ピンポイントゲートブシュ -超硬/内径SR/B寸固定タイプ-

カタログ |P.775

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ピンポイントゲートブシュ -超硬/内径SR/B寸指定タイプ-

4.3

通常出荷日：5 日目

超硬・径SR・B寸固定タイプのピンポイントゲートブッシュです。

詳細情報を確認する

材質
超硬
形状
ノーマルタイプ
先端つなぎ形状
SR
先端タイプ
ノーマル
D寸法公差
0/-0.005
P寸法公差
±0.01
先端ストレート公差
0～0.2

無料3D-CADライブラリー申し込み受付中

未確定：候補が35型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

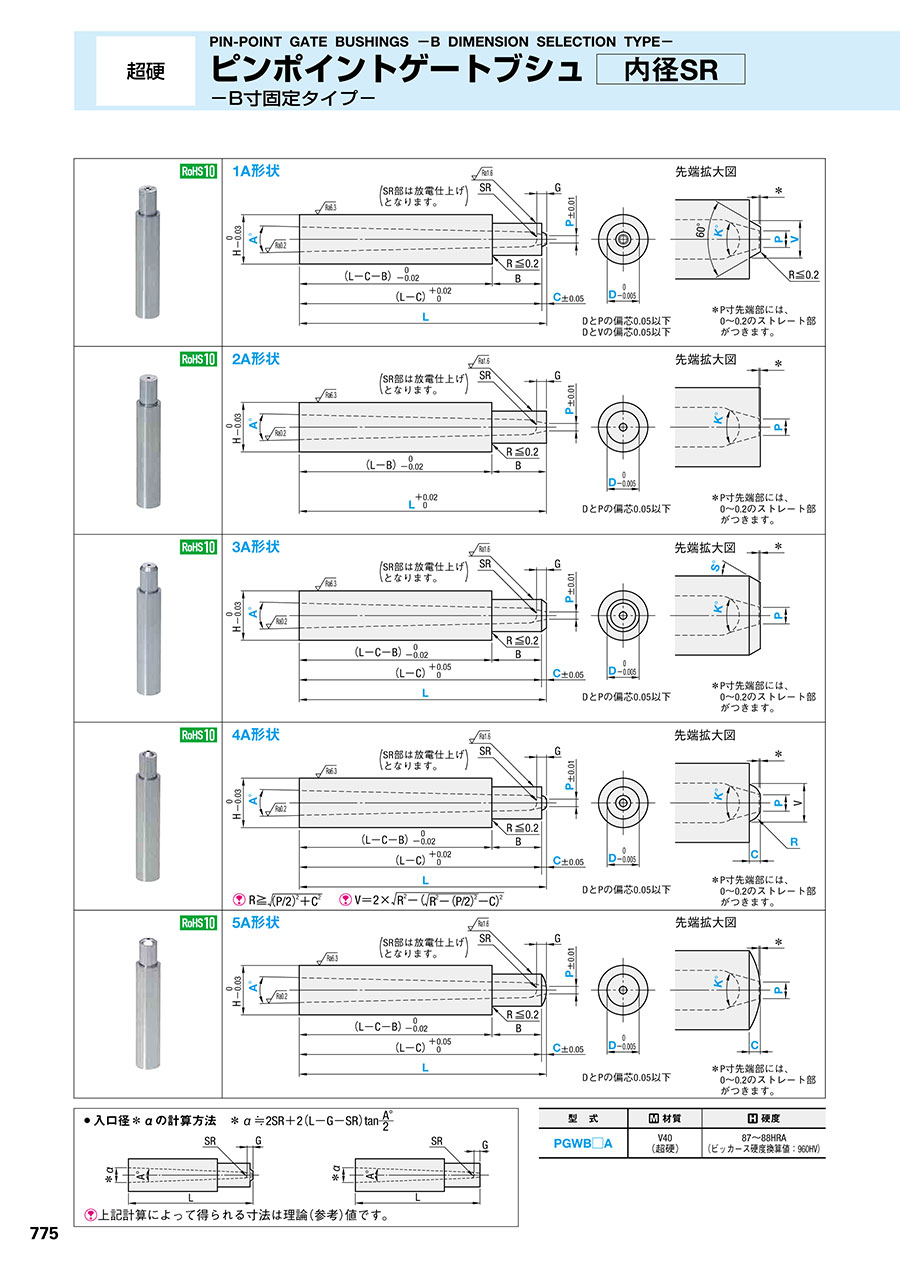

外形図・製品仕様

※ P寸先端部には、0～0.2のストレート部がつきます。

上記計算によって得られる寸法は理論（参考）値です。

型式	材質	硬度
PGWB□A	V40 （超硬）	87～88HRA （ビッカース硬度換算値：960HV）

規格表

H	G	B	SR	型式			L 0.01mm単位	P	A°	K°	C 0.1mm単位	V 0.1mm単位	S° 1°単位	R 0.1mm単位
H	G	B	SR	Type	Shape	D	L 0.01mm単位	P	A°	K°	C 0.1mm単位	V 0.1mm単位	S° 1°単位	R 0.1mm単位
3	0.7	3	0.60	PGWB 超硬V40	1A 2A 3A 4A 5A	2	6.00～20.00	0.3 0.4 0.5^（※1）	1 2 3	20 30	0.2～0.4	1.3～1.9	1～45	0.4～0.8
4	1.0	4	0.75			2.5	8.00～25.00	0.3 0.4 0.5 0.6^（※1）			0.2～0.5	1.5～2.4		0.6～1.0
5	1.2	6	1.00			3	10.00～40.00	0.5 0.6 0.7 0.8			0.3～0.8	2.0～2.9		0.8～1.5
6			1.00			4		0.6 0.7				2.5～3.9
6			1.25			4		0.8 0.9 1.0				2.5～3.9
8	1.5	10	1.25			5	15.00～40.00	0.8 0.9 1.0			0.5～1.5	3.5～4.9		1.0～2.0
8			1.50			5		1.2				3.5～4.9		1.0～2.0
9			1.25			6		1.0				4.0～5.9	1～50	1.5～3.0
9			1.50			6		1.2 1.3 1.4 1.5^（※2）				4.0～5.9	1～50	1.5～3.0
11			1.50			8		1.2 1.3 1.4				4.5～7.9	1～60	2.0～4.0
11			2.00			8		1.5 1.6				4.5～7.9	1～60	2.0～4.0
4A形状の場合、							（※1） P0.5（D2）・P0.6（D2.5）はK20°のみ選択可（※2） P1.5（D6）でK30°の時、 Gは1.2です。

注文例

出荷日

追加工

型番リスト

表示件数

型番

PGWB1A2-[6-20/0.01]-P[0.3,0.4,0.5]-A[1,2,3]-K[20,30]-C[0.2-0.4/0.1]-V[1.3-1.9/0.1]

PGWB1A2.5-[8-25/0.01]-P[0.3,0.4,0.5,0.6]-A[1,2,3]-K[20,30]-C[0.2-0.5/0.1]-V[1.5-2.4/0.1]

PGWB1A3-[10-40/0.01]-P[0.5,0.6,0.7,0.8]-A[1,2,3]-K[20,30]-C[0.3-0.8/0.1]-V[2-2.9/0.1]

PGWB1A4-[10-40/0.01]-P[0.6,0.7,0.8,0.9,1]-A[1,2,3]-K[20,30]-C[0.3-0.8/0.1]-V[2.5-3.9/0.1]

PGWB1A5-[15-40/0.01]-P[0.8,0.9,1,1.2]-A[1,2,3]-K[20,30]-C[0.5-1.5/0.1]-V[3.5-4.9/0.1]

PGWB1A6-[15-40/0.01]-P[1,1.2,1.3,1.4,1.5]-A[1,2,3]-K[20,30]-C[0.5-1.5/0.1]-V[4-5.9/0.1]

PGWB1A8-[15-40/0.01]-P[1.2,1.3,1.4,1.5,1.6]-A[1,2,3]-K[20,30]-C[0.5-1.5/0.1]-V[4.5-7.9/0.1]

PGWB2A2-[6-20/0.01]-P[0.3,0.4,0.5]-A[1,2,3]-K[20,30]

PGWB2A2.5-[8-25/0.01]-P[0.3,0.4,0.5,0.6]-A[1,2,3]-K[20,30]

PGWB2A3-[10-40/0.01]-P[0.5,0.6,0.7,0.8]-A[1,2,3]-K[20,30]

PGWB2A4-[10-40/0.01]-P[0.6,0.7,0.8,0.9,1]-A[1,2,3]-K[20,30]

PGWB2A5-[15-40/0.01]-P[0.8,0.9,1,1.2]-A[1,2,3]-K[20,30]

PGWB2A6-[15-40/0.01]-P[1,1.2,1.3,1.4,1.5]-A[1,2,3]-K[20,30]

PGWB2A8-[15-40/0.01]-P[1.2,1.3,1.4,1.5,1.6]-A[1,2,3]-K[20,30]

PGWB3A2-[6-20/0.01]-P[0.3,0.4,0.5]-A[1,2,3]-K[20,30]-C[0.2-0.4/0.1]-S[1-45/1]

PGWB3A2.5-[8-25/0.01]-P[0.3,0.4,0.5,0.6]-A[1,2,3]-K[20,30]-C[0.2-0.5/0.1]-S[1-45/1]

PGWB3A3-[10-40/0.01]-P[0.5,0.6,0.7,0.8]-A[1,2,3]-K[20,30]-C[0.3-0.8/0.1]-S[1-45/1]

PGWB3A4-[10-40/0.01]-P[0.6,0.7,0.8,0.9,1]-A[1,2,3]-K[20,30]-C[0.3-0.8/0.1]-S[1-45/1]

PGWB3A5-[15-40/0.01]-P[0.8,0.9,1,1.2]-A[1,2,3]-K[20,30]-C[0.5-1.5/0.1]-S[1-45/1]

PGWB3A6-[15-40/0.01]-P[1,1.2,1.3,1.4,1.5]-A[1,2,3]-K[20,30]-C[0.5-1.5/0.1]-S[1-50/1]

PGWB3A8-[15-40/0.01]-P[1.2,1.3,1.4,1.5,1.6]-A[1,2,3]-K[20,30]-C[0.5-1.5/0.1]-S[1-60/1]

PGWB4A2-[6-20/0.01]-P[0.3,0.4,0.5]-A[1,2,3]-K[20,30]-C[0.2-0.4/0.1]-R[0.4-0.8/0.1]

PGWB4A2.5-[8-25/0.01]-P[0.3,0.4,0.5,0.6]-A[1,2,3]-K[20,30]-C[0.2-0.5/0.1]-R[0.6-1/0.1]

PGWB4A3-[10-40/0.01]-P[0.5,0.6,0.7,0.8]-A[1,2,3]-K[20,30]-C[0.3-0.8/0.1]-R[0.8-1.5/0.1]

PGWB4A4-[10-40/0.01]-P[0.6,0.7,0.8,0.9,1]-A[1,2,3]-K[20,30]-C[0.3-0.8/0.1]-R[0.8-1.5/0.1]

PGWB4A5-[15-40/0.01]-P[0.8,0.9,1,1.2]-A[1,2,3]-K[20,30]-C[0.5-1.5/0.1]-R[1-2/0.1]

PGWB4A6-[15-40/0.01]-P[1,1.2,1.3,1.4,1.5]-A[1,2,3]-K[20,30]-C[0.5-1.5/0.1]-R[1.5-3/0.1]

PGWB4A8-[15-40/0.01]-P[1.2,1.3,1.4,1.5,1.6]-A[1,2,3]-K[20,30]-C[0.5-1.5/0.1]-R[2-4/0.1]

PGWB5A2-[6-20/0.01]-P[0.3,0.4,0.5]-A[1,2,3]-K[20,30]-C[0.2-0.4/0.1]

PGWB5A2.5-[8-25/0.01]-P[0.3,0.4,0.5,0.6]-A[1,2,3]-K[20,30]-C[0.2-0.5/0.1]

PGWB5A3-[10-40/0.01]-P[0.5,0.6,0.7,0.8]-A[1,2,3]-K[20,30]-C[0.3-0.8/0.1]

PGWB5A4-[10-40/0.01]-P[0.6,0.7,0.8,0.9,1]-A[1,2,3]-K[20,30]-C[0.3-0.8/0.1]

PGWB5A5-[15-40/0.01]-P[0.8,0.9,1,1.2]-A[1,2,3]-K[20,30]-C[0.5-1.5/0.1]

PGWB5A6-[15-40/0.01]-P[1,1.2,1.3,1.4,1.5]-A[1,2,3]-K[20,30]-C[0.5-1.5/0.1]

PGWB5A8-[15-40/0.01]-P[1.2,1.3,1.4,1.5,1.6]-A[1,2,3]-K[20,30]-C[0.5-1.5/0.1]

先端形状

D(外径)

(mm)

A(2次スプルー角度)

(°)

C(先端部長さ)

(mm)

K(切れ角)

(°)

L(全長)

(mm)

P(先端径)

(mm)

R(先端部R)

(mm)

S(先端部角度)

(°)

V(先端部径)

(mm)

RoHS?

最小発注数量

1A	2	1 ～ 3	0.2 ～ 0.4	20 ～ 30	6 ～ 20	0.3 ～ 0.5	-	-	1.3 ～ 1.9	10	1個
1A	2.5	1 ～ 3	0.2 ～ 0.5	20 ～ 30	8 ～ 25	0.3 ～ 0.6	-	-	1.5 ～ 2.4	10	1個
1A	3	1 ～ 3	0.3 ～ 0.8	20 ～ 30	10 ～ 40	0.5 ～ 0.8	-	-	2 ～ 2.9	10	1個
1A	4	1 ～ 3	0.3 ～ 0.8	20 ～ 30	10 ～ 40	0.6 ～ 1	-	-	2.5 ～ 3.9	10	1個
1A	5	1 ～ 3	0.5 ～ 1.5	20 ～ 30	15 ～ 40	0.8 ～ 1.2	-	-	3.5 ～ 4.9	10	1個
1A	6	1 ～ 3	0.5 ～ 1.5	20 ～ 30	15 ～ 40	1 ～ 1.5	-	-	4 ～ 5.9	10	1個
1A	8	1 ～ 3	0.5 ～ 1.5	20 ～ 30	15 ～ 40	1.2 ～ 1.6	-	-	4.5 ～ 7.9	10	1個
2A	2	1 ～ 3	-	20 ～ 30	6 ～ 20	0.3 ～ 0.5	-	-	-	10	1個
2A	2.5	1 ～ 3	-	20 ～ 30	8 ～ 25	0.3 ～ 0.6	-	-	-	10	1個
2A	3	1 ～ 3	-	20 ～ 30	10 ～ 40	0.5 ～ 0.8	-	-	-	10	1個
2A	4	1 ～ 3	-	20 ～ 30	10 ～ 40	0.6 ～ 1	-	-	-	10	1個
2A	5	1 ～ 3	-	20 ～ 30	15 ～ 40	0.8 ～ 1.2	-	-	-	10	1個
2A	6	1 ～ 3	-	20 ～ 30	15 ～ 40	1 ～ 1.5	-	-	-	10	1個
2A	8	1 ～ 3	-	20 ～ 30	15 ～ 40	1.2 ～ 1.6	-	-	-	10	1個
3A	2	1 ～ 3	0.2 ～ 0.4	20 ～ 30	6 ～ 20	0.3 ～ 0.5	-	1 ～ 45	-	10	1個
3A	2.5	1 ～ 3	0.2 ～ 0.5	20 ～ 30	8 ～ 25	0.3 ～ 0.6	-	1 ～ 45	-	10	1個
3A	3	1 ～ 3	0.3 ～ 0.8	20 ～ 30	10 ～ 40	0.5 ～ 0.8	-	1 ～ 45	-	10	1個
3A	4	1 ～ 3	0.3 ～ 0.8	20 ～ 30	10 ～ 40	0.6 ～ 1	-	1 ～ 45	-	10	1個
3A	5	1 ～ 3	0.5 ～ 1.5	20 ～ 30	15 ～ 40	0.8 ～ 1.2	-	1 ～ 45	-	10	1個
3A	6	1 ～ 3	0.5 ～ 1.5	20 ～ 30	15 ～ 40	1 ～ 1.5	-	1 ～ 50	-	10	1個
3A	8	1 ～ 3	0.5 ～ 1.5	20 ～ 30	15 ～ 40	1.2 ～ 1.6	-	1 ～ 60	-	10	1個
4A	2	1 ～ 3	0.2 ～ 0.4	20 ～ 30	6 ～ 20	0.3 ～ 0.5	0.4 ～ 0.8	-	-	10	1個
4A	2.5	1 ～ 3	0.2 ～ 0.5	20 ～ 30	8 ～ 25	0.3 ～ 0.6	0.6 ～ 1	-	-	10	1個
4A	3	1 ～ 3	0.3 ～ 0.8	20 ～ 30	10 ～ 40	0.5 ～ 0.8	0.8 ～ 1.5	-	-	10	1個
4A	4	1 ～ 3	0.3 ～ 0.8	20 ～ 30	10 ～ 40	0.6 ～ 1	0.8 ～ 1.5	-	-	10	1個
4A	5	1 ～ 3	0.5 ～ 1.5	20 ～ 30	15 ～ 40	0.8 ～ 1.2	1 ～ 2	-	-	10	1個
4A	6	1 ～ 3	0.5 ～ 1.5	20 ～ 30	15 ～ 40	1 ～ 1.5	1.5 ～ 3	-	-	10	1個
4A	8	1 ～ 3	0.5 ～ 1.5	20 ～ 30	15 ～ 40	1.2 ～ 1.6	2 ～ 4	-	-	10	1個
5A	2	1 ～ 3	0.2 ～ 0.4	20 ～ 30	6 ～ 20	0.3 ～ 0.5	-	-	-	10	1個
5A	2.5	1 ～ 3	0.2 ～ 0.5	20 ～ 30	8 ～ 25	0.3 ～ 0.6	-	-	-	10	1個
5A	3	1 ～ 3	0.3 ～ 0.8	20 ～ 30	10 ～ 40	0.5 ～ 0.8	-	-	-	10	1個
5A	4	1 ～ 3	0.3 ～ 0.8	20 ～ 30	10 ～ 40	0.6 ～ 1	-	-	-	10	1個
5A	5	1 ～ 3	0.5 ～ 1.5	20 ～ 30	15 ～ 40	0.8 ～ 1.2	-	-	-	10	1個
5A	6	1 ～ 3	0.5 ～ 1.5	20 ～ 30	15 ～ 40	1 ～ 1.5	-	-	-	10	1個
5A	8	1 ～ 3	0.5 ～ 1.5	20 ～ 30	15 ～ 40	1.2 ～ 1.6	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

詳細情報

基本情報

基本情報

超硬・径SR・B寸固定タイプのピンポイントゲートブッシュです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
