ツバ付きピンポイントゲートブシュ -SKH51/内径SR/下穴付タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
SKH51・内径SR・下穴付タイプのツバ付きピンポイントゲートブッシュです。
詳細情報を確認する商品情報
成形品形状に合わせ、ゲー卜先端面への追加工を可能にしたタイプです。切れ角テーパ部を下穴ストレートにしています。

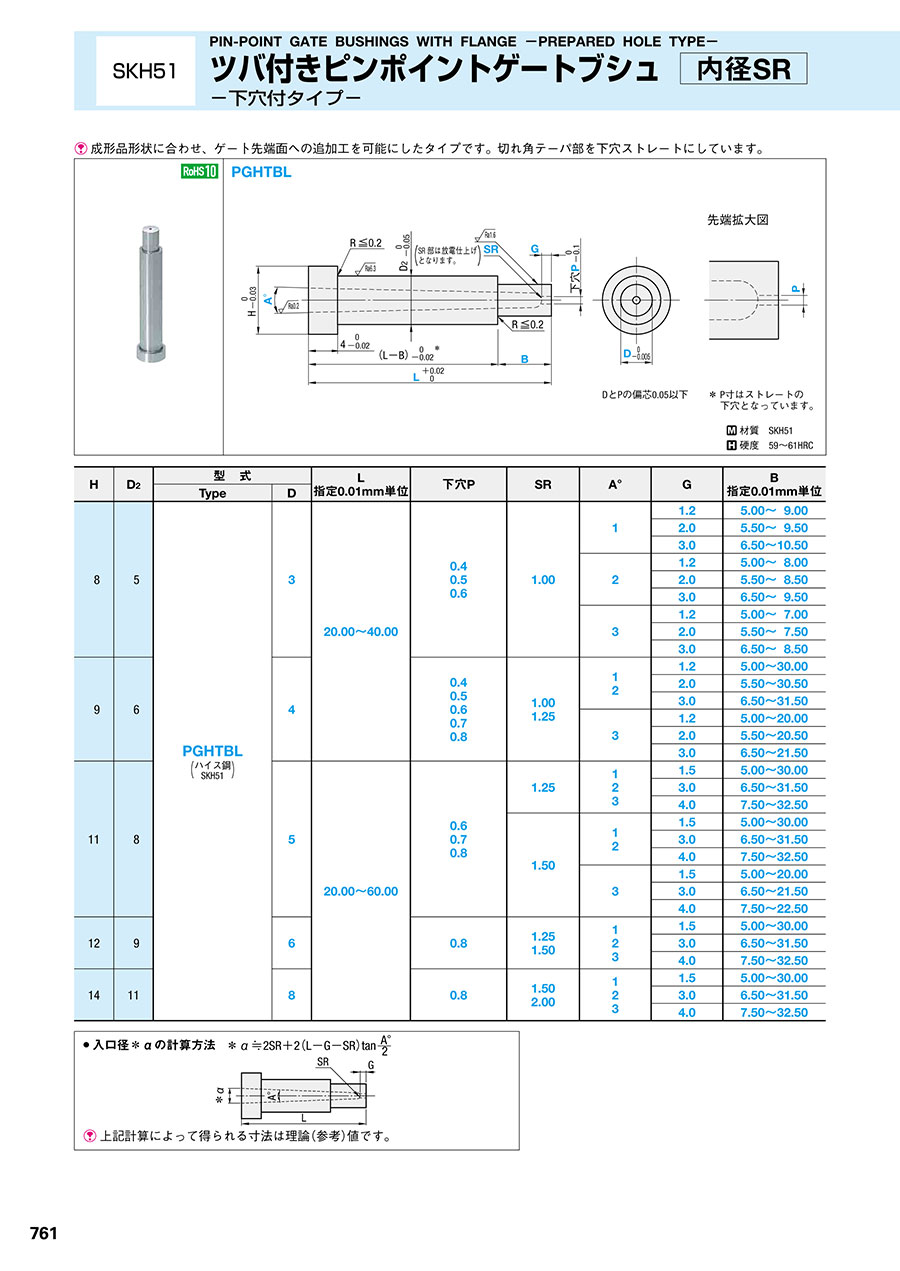

外形図・製品仕様
※ P寸はストレートの下穴となっています。
材質 SKH51
硬度 59～61HRC
規格表
| H | D2 | 型 式 | L 指定0.01mm単位 | 下穴P | SR | A° | G | B 指定0.01mm単位 | |
|---|---|---|---|---|---|---|---|---|---|
| Type | D | ||||||||
| 8 | 5 | PGHTBL （ハイス鋼SKH51 ）
| 3 | 20.00～40.00 | 0.4 0.5 0.6 | 1.00 | 1 | 1.2 | 5.00～9.00 |
| 2.0 | 5.50～9.50 | ||||||||
| 3.0 | 6.50～10.50 | ||||||||
| 2 | 1.2 | 5.00～8.00 | |||||||
| 2.0 | 5.50～8.50 | ||||||||
| 3.0 | 6.50～9.50 | ||||||||
| 3 | 1.2 | 5.00～7.00 | |||||||
| 2.0 | 5.50～7.50 | ||||||||
| 3.0 | 6.50～8.50 | ||||||||
| 9 | 6 | 4 | 0.4 0.5 0.6 0.7 0.8 | 1.00 1.25 | 1 2 | 1.2 | 5.00～30.00 | ||
| 2.0 | 5.50～30.50 | ||||||||
| 3.0 | 6.50～31.50 | ||||||||
| 3 | 1.2 | 5.00～20.00 | |||||||
| 2.0 | 5.50～20.50 | ||||||||
| 3.0 | 6.50～21.50 | ||||||||
| 11 | 8 | 5 | 20.00～60.00 | 0.6 0.7 0.8 | 1.25 | 1 2 3 | 1.5 | 5.00～30.00 | |
| 3.0 | 6.50～31.50 | ||||||||
| 4.0 | 7.50～32.50 | ||||||||
| 1.50 | 1 2 | 1.5 | 5.00～30.00 | ||||||
| 3.0 | 6.50～31.50 | ||||||||
| 4.0 | 7.50～32.50 | ||||||||
| 3 | 1.5 | 5.00～20.00 | |||||||
| 3.0 | 6.50～21.50 | ||||||||
| 4.0 | 7.50～22.50 | ||||||||
| 12 | 9 | 6 | 0.8 | 1.25 1.50 | 1 2 3 | 1.5 | 5.00～30.00 | ||
| 3.0 | 6.50～31.50 | ||||||||
| 4.0 | 7.50～32.50 | ||||||||
| 14 | 11 | 8 | 0.8 | 1.50 2.00 | 1 2 3 | 1.5 | 5.00～30.00 | ||
| 3.0 | 6.50～31.50 | ||||||||
| 4.0 | 7.50～32.50 | ||||||||
上記計算によって得られる寸法は理論（参考）値です。
注文例
出荷日
追加工
関連情報
■特長
成形品の曲面形状、斜面形状などにピンポイントゲートブシュを配置したい場合に適したゲートブシュのブランク材です。
通常タイプよりもG寸（ゲート先端面からSRまでの距離）を長く選定でき、さらに下穴をストレートにしておりますので、自由度の高い追加工が可能です。
従来、キャビティにゲート形状を直彫り加工なされていたお客さまは、本製品をお使いいただければ、ゲート径の摩耗の際には、ブシュの交換のみで容易にメンテナンス
ができるメリットがあります。
|
|
|
| G寸（ゲート先端面からSRまでの距離）を 長めにお選びいただけますので、 成形品に合わせた形状加工を行ってください。 | 端面を加工後、ゲート部加工用電極（EMPGA P.737 ）で ゲート先端部の切れ角度の加工を行ってください。 図中EMPGAのK°はご注文時にはG°になります。 | 成形品の斜面形状部にピンポイントゲートを 配置したい場合にお使いいただけます。 P.701～ 704 P.713～ 722 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
