ツバ付きピンポイントゲートブシュ -SKH51/内径テーパ/B寸固定タイプ-

カタログ |P.759

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ピンポイントゲートブシュ -SKH51/内径テーパ/B寸固定タイプ-

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ピンポイントゲートブシュ -SKH51/内径テーパ /B寸指定タイプ-

4.8

通常出荷日：3 日目

SKH51・内径テーパ・B寸固定タイプのツバ付きピンポイントゲートブッシュです...

詳細情報を確認する

材質
SKH51
形状
ツバ付タイプ
先端つなぎ形状
テーパ
先端タイプ
ノーマル
D寸法公差
0/-0.005
P寸法公差
±0.01
先端ストレート公差
0～0.2

無料3D-CADライブラリー申し込み受付中

未確定：候補が40型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

内径は放電仕上げです。切れ角（K°）と2次スプルー（A°）のつなぎ部にRがつきます。

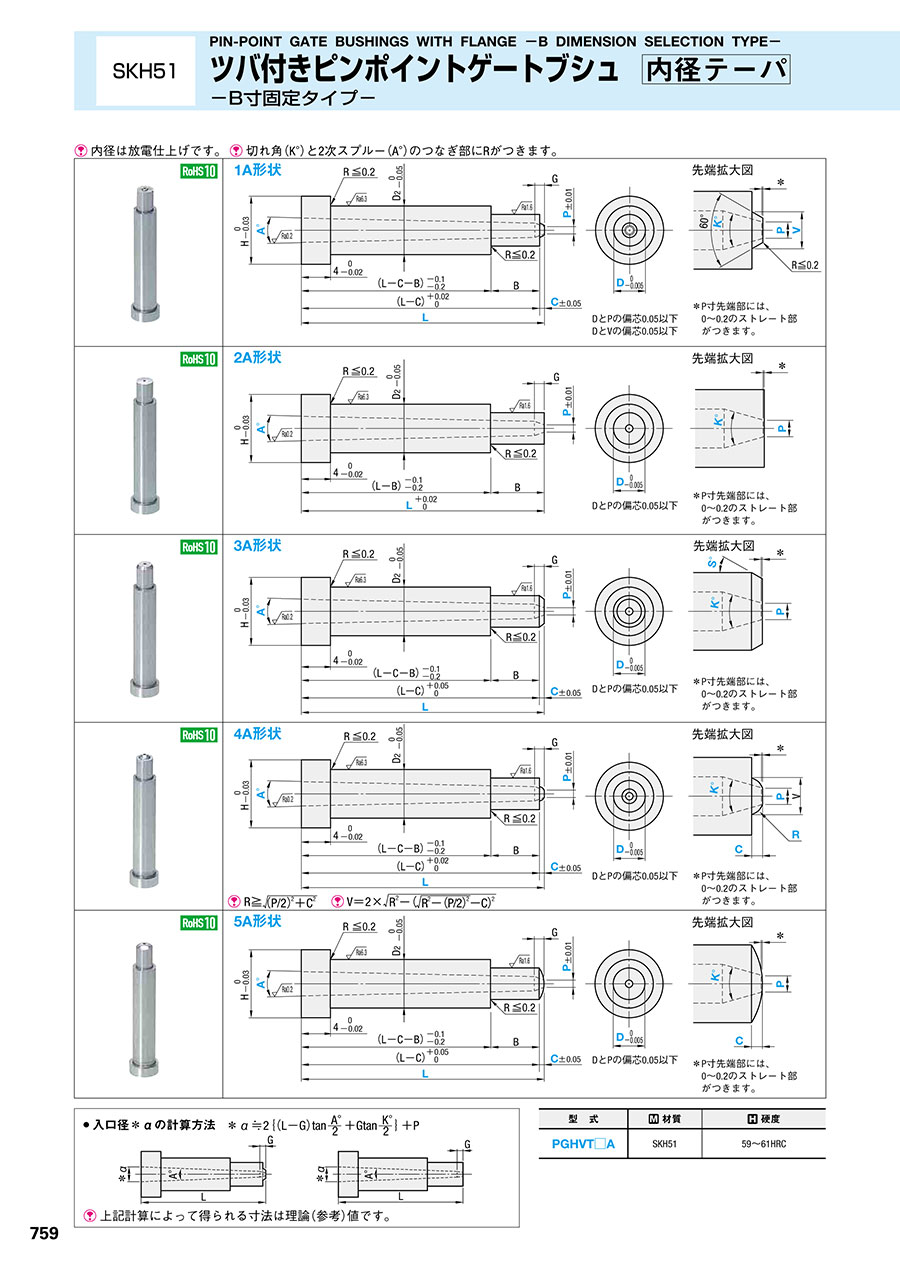

外形図・製品仕様

※ P寸先端部には、0～0.2のストレート部がつきます

※ P寸先端部には、0～0.2のストレート部がつきます。

上記計算によって得られる寸法は理論（参考）値です。

型式	材質	硬度
PGHVT□A	SKH51	59～61HRC

規格表

H	D₂	G	B	型式			L 0.01mm指定	P	A°	K°	C 0.1mm単位	V 0.1mm単位	S° 1°単位	R 0.1mm単位
H	D₂	G	B	Type	Shape	D	L 0.01mm指定	P	A°	K°	C 0.1mm単位	V 0.1mm単位	S° 1°単位	R 0.1mm単位
7	4	1.0	4	PGHVT （ハイス鋼SKH51）	1A 2A 3A 4A 5A	2.5	10.00～25.00	0.3 0.4 0.5 0.6^（※1）	1 2 3	20 30	0.2～0.5	1.5～2.4	1～45	0.6～1.0
8	5	1.2	6			3	20.00～40.00	0.5 0.6 0.7 0.8^（※2）		20 30 40	0.3～0.8	2.0～2.9		0.8～1.5
9	6	1.2	6			4	20.00～40.00	0.6 0.7 0.8 0.9 1.0 1.2		20 30 40	0.3～0.8	2.5～3.9		0.8～1.5
11	8	1.5	10			5	20.00～60.00	0.8 0.9 1.0 1.1 1.2^（※3） 1.3^（※3） 1.4^（※3）		20 30 40 50 60	0.5～1.5	3.5～4.9		1.0～2.0
12	9					6		1.0 1.1 1.2 1.3 1.4 1.5^（※4） 1.6^（※4）				4.0～5.9	1～50	1.5～3.0
14	11					8		1.2 1.3 1.4 1.5 1.6				4.5～7.9	1～60	2.0～4.0
16	13	2.0				10		1.2 1.3 1.4 1.5 1.6				5.0～9.9	1～60	2.5～5.0
4A形状の場合、（※1） P0.6（D2.5）はK20°のみ選択可（※2） P0.8（D3）はK20°・K30°からの選択							（※3） P1.2～P1.4（D5）はK60°の選択不可（※4） P1.5・P1.6（D6）でK30°以上の時、 Gは1.2です。

注文例

出荷日

追加工

型番リスト

表示件数

型番

PGHVT1A2.5-[10-25/0.01]-P[0.3,0.4,0.5,0.6]-A[1,2,3]-K[20,30]-C[0.2-0.5/0.1]-V[1.5-2.4/0.1]

PGHVT1A3-[20-40/0.01]-P[0.5,0.6,0.7,0.8]-A[1,2,3]-K[20,30,40]-C[0.3-0.8/0.1]-V[2-2.9/0.1]

PGHVT1A4-[20-40/0.01]-P[0.6,0.7,0.8,0.9,1,1.2]-A[1,2,3]-K[20,30,40]-C[0.3-0.8/0.1]-V[2.5-3.9/0.1]

PGHVT1A5-[20-60/0.01]-P[0.8-1.1/0.1]-A[1,2,3]-K[20,30,40,50,60]-C[0.5-1.5/0.1]-V[3.5-4.9/0.1]

PGHVT1A5-[20-60/0.01]-P[1.2,1.3,1.4]-A[1,2,3]-K[20,30,40,50,60]-C[0.5-1.5/0.1]-V[3.5-4.9/0.1]

PGHVT1A6-[20-60/0.01]-P[1-1.6/0.1]-A[1,2,3]-K[20,30,40,50,60]-C[0.5-1.5/0.1]-V[4-5.9/0.1]

PGHVT1A8-[20-60/0.01]-P[1.2,1.3,1.4,1.5,1.6]-A[1,2,3]-K[20,30,40,50,60]-C[0.5-1.5/0.1]-V[4.5-7.9/0.1]

PGHVT1A10-[20-60/0.01]-P[1.2,1.3,1.4,1.5,1.6]-A[1,2,3]-K[20,30,40,50,60]-C[0.5-1.5/0.1]-V[5-9.9/0.1]

PGHVT2A2.5-[10-25/0.01]-P[0.3,0.4,0.5,0.6]-A[1,2,3]-K[20,30]

PGHVT2A3-[20-40/0.01]-P[0.5,0.6,0.7,0.8]-A[1,2,3]-K[20,30,40]

PGHVT2A4-[20-40/0.01]-P[0.6,0.7,0.8,0.9,1,1.2]-A[1,2,3]-K[20,30,40]

PGHVT2A5-[20-60/0.01]-P[0.8-1.1/0.1]-A[1,2,3]-K[20,30,40,50,60]

PGHVT2A5-[20-60/0.01]-P[1.2,1.3,1.4]-A[1,2,3]-K[20,30,40,50,60]

PGHVT2A6-[20-60/0.01]-P[1-1.6/0.1]-A[1,2,3]-K[20,30,40,50,60]

PGHVT2A8-[20-60/0.01]-P[1.2,1.3,1.4,1.5,1.6]-A[1,2,3]-K[20,30,40,50,60]

PGHVT2A10-[20-60/0.01]-P[1.2,1.3,1.4,1.5,1.6]-A[1,2,3]-K[20,30,40,50,60]

PGHVT3A2.5-[10-25/0.01]-P[0.3,0.4,0.5,0.6]-A[1,2,3]-K[20,30]-C[0.2-0.5/0.1]-S[1-45/1]

PGHVT3A3-[20-40/0.01]-P[0.5,0.6,0.7,0.8]-A[1,2,3]-K[20,30,40]-C[0.3-0.8/0.1]-S[1-45/1]

PGHVT3A4-[20-40/0.01]-P[0.6,0.7,0.8,0.9,1,1.2]-A[1,2,3]-K[20,30,40]-C[0.3-0.8/0.1]-S[1-45/1]

PGHVT3A5-[20-60/0.01]-P[0.8-1.1/0.1]-A[1,2,3]-K[20,30,40,50,60]-C[0.5-1.5/0.1]-S[1-45/1]

PGHVT3A5-[20-60/0.01]-P[1.2,1.3,1.4]-A[1,2,3]-K[20,30,40,50,60]-C[0.5-1.5/0.1]-S[1-45/1]

PGHVT3A6-[20-60/0.01]-P[1-1.6/0.1]-A[1,2,3]-K[20,30,40,50,60]-C[0.5-1.5/0.1]-S[1-50/1]

PGHVT3A8-[20-60/0.01]-P[1.2,1.3,1.4,1.5,1.6]-A[1,2,3]-K[20,30,40,50,60]-C[0.5-1.5/0.1]-S[1-60/1]

PGHVT3A10-[20-60/0.01]-P[1.2,1.3,1.4,1.5,1.6]-A[1,2,3]-K[20,30,40,50,60]-C[0.5-1.5/0.1]-S[1-60/1]

PGHVT4A2.5-[10-25/0.01]-P[0.3,0.4,0.5,0.6]-A[1,2,3]-K[20,30]-C[0.2-0.5/0.1]-R[0.6-1/0.1]

PGHVT4A3-[20-40/0.01]-P[0.5,0.6,0.7,0.8]-A[1,2,3]-K[20,30,40]-C[0.3-0.8/0.1]-R[0.8-1.5/0.1]

PGHVT4A4-[20-40/0.01]-P[0.6,0.7,0.8,0.9,1,1.2]-A[1,2,3]-K[20,30,40]-C[0.3-0.8/0.1]-R[0.8-1.5/0.1]

PGHVT4A5-[20-60/0.01]-P[0.8-1.1/0.1]-A[1,2,3]-K[20,30,40,50,60]-C[0.5-1.5/0.1]-R[1-2/0.1]

PGHVT4A5-[20-60/0.01]-P[1.2,1.3,1.4]-A[1,2,3]-K[20,30,40,50,60]-C[0.5-1.5/0.1]-R[1-2/0.1]

PGHVT4A6-[20-60/0.01]-P[1-1.6/0.1]-A[1,2,3]-K[20,30,40,50,60]-C[0.5-1.5/0.1]-R[1.5-3/0.1]

PGHVT4A8-[20-60/0.01]-P[1.2,1.3,1.4,1.5,1.6]-A[1,2,3]-K[20,30,40,50,60]-C[0.5-1.5/0.1]-R[2-4/0.1]

PGHVT4A10-[20-60/0.01]-P[1.2,1.3,1.4,1.5,1.6]-A[1,2,3]-K[20,30,40,50,60]-C[0.5-1.5/0.1]-R[2.5-5/0.1]

PGHVT5A2.5-[10-25/0.01]-P[0.3,0.4,0.5,0.6]-A[1,2,3]-K[20,30]-C[0.2-0.5/0.1]

PGHVT5A3-[20-40/0.01]-P[0.5,0.6,0.7,0.8]-A[1,2,3]-K[20,30,40]-C[0.3-0.8/0.1]

PGHVT5A4-[20-40/0.01]-P[0.6,0.7,0.8,0.9,1,1.2]-A[1,2,3]-K[20,30,40]-C[0.3-0.8/0.1]

PGHVT5A5-[20-60/0.01]-P[0.8-1.1/0.1]-A[1,2,3]-K[20,30,40,50,60]-C[0.5-1.5/0.1]

PGHVT5A5-[20-60/0.01]-P[1.2,1.3,1.4]-A[1,2,3]-K[20,30,40,50,60]-C[0.5-1.5/0.1]

PGHVT5A6-[20-60/0.01]-P[1-1.6/0.1]-A[1,2,3]-K[20,30,40,50,60]-C[0.5-1.5/0.1]

PGHVT5A8-[20-60/0.01]-P[1.2,1.3,1.4,1.5,1.6]-A[1,2,3]-K[20,30,40,50,60]-C[0.5-1.5/0.1]

PGHVT5A10-[20-60/0.01]-P[1.2,1.3,1.4,1.5,1.6]-A[1,2,3]-K[20,30,40,50,60]-C[0.5-1.5/0.1]

先端形状

D(外径)

(mm)

A(2次スプルー角度)

(°)

C(先端部長さ)

(mm)

K(切れ角)

(°)

L(全長)

(mm)

P(先端径)

(mm)

R(先端部R)

(mm)

S(先端部角度)

(°)

V(先端部径)

(mm)

RoHS?

最小発注数量

1A	2.5	1 ～ 3	0.2 ～ 0.5	20 ～ 30	10 ～ 25	0.3 ～ 0.6	-	-	1.5 ～ 2.4	10	1個
1A	3	1 ～ 3	0.3 ～ 0.8	20 ～ 40	20 ～ 40	0.5 ～ 0.8	-	-	2 ～ 2.9	10	1個
1A	4	1 ～ 3	0.3 ～ 0.8	20 ～ 40	20 ～ 40	0.6 ～ 1.2	-	-	2.5 ～ 3.9	10	1個
1A	5	1 ～ 3	0.5 ～ 1.5	20 ～ 60	20 ～ 60	0.8 ～ 1.1	-	-	3.5 ～ 4.9	10	1個
1A	5	1 ～ 3	0.5 ～ 1.5	20 ～ 60	20 ～ 60	1.2 ～ 1.4	-	-	3.5 ～ 4.9	10	1個
1A	6	1 ～ 3	0.5 ～ 1.5	20 ～ 60	20 ～ 60	1 ～ 1.6	-	-	4 ～ 5.9	10	1個
1A	8	1 ～ 3	0.5 ～ 1.5	20 ～ 60	20 ～ 60	1.2 ～ 1.6	-	-	4.5 ～ 7.9	10	1個
1A	10	1 ～ 3	0.5 ～ 1.5	20 ～ 60	20 ～ 60	1.2 ～ 1.6	-	-	5 ～ 9.9	10	1個
2A	2.5	1 ～ 3	-	20 ～ 30	10 ～ 25	0.3 ～ 0.6	-	-	-	10	1個
2A	3	1 ～ 3	-	20 ～ 40	20 ～ 40	0.5 ～ 0.8	-	-	-	10	1個
2A	4	1 ～ 3	-	20 ～ 40	20 ～ 40	0.6 ～ 1.2	-	-	-	10	1個
2A	5	1 ～ 3	-	20 ～ 60	20 ～ 60	0.8 ～ 1.1	-	-	-	10	1個
2A	5	1 ～ 3	-	20 ～ 60	20 ～ 60	1.2 ～ 1.4	-	-	-	10	1個
2A	6	1 ～ 3	-	20 ～ 60	20 ～ 60	1 ～ 1.6	-	-	-	10	1個
2A	8	1 ～ 3	-	20 ～ 60	20 ～ 60	1.2 ～ 1.6	-	-	-	10	1個
2A	10	1 ～ 3	-	20 ～ 60	20 ～ 60	1.2 ～ 1.6	-	-	-	10	1個
3A	2.5	1 ～ 3	0.2 ～ 0.5	20 ～ 30	10 ～ 25	0.3 ～ 0.6	-	1 ～ 45	-	10	1個
3A	3	1 ～ 3	0.3 ～ 0.8	20 ～ 40	20 ～ 40	0.5 ～ 0.8	-	1 ～ 45	-	10	1個
3A	4	1 ～ 3	0.3 ～ 0.8	20 ～ 40	20 ～ 40	0.6 ～ 1.2	-	1 ～ 45	-	10	1個
3A	5	1 ～ 3	0.5 ～ 1.5	20 ～ 60	20 ～ 60	0.8 ～ 1.1	-	1 ～ 45	-	10	1個
3A	5	1 ～ 3	0.5 ～ 1.5	20 ～ 60	20 ～ 60	1.2 ～ 1.4	-	1 ～ 45	-	10	1個
3A	6	1 ～ 3	0.5 ～ 1.5	20 ～ 60	20 ～ 60	1 ～ 1.6	-	1 ～ 50	-	10	1個
3A	8	1 ～ 3	0.5 ～ 1.5	20 ～ 60	20 ～ 60	1.2 ～ 1.6	-	1 ～ 60	-	10	1個
3A	10	1 ～ 3	0.5 ～ 1.5	20 ～ 60	20 ～ 60	1.2 ～ 1.6	-	1 ～ 60	-	10	1個
4A	2.5	1 ～ 3	0.2 ～ 0.5	20 ～ 30	10 ～ 25	0.3 ～ 0.6	0.6 ～ 1	-	-	10	1個
4A	3	1 ～ 3	0.3 ～ 0.8	20 ～ 40	20 ～ 40	0.5 ～ 0.8	0.8 ～ 1.5	-	-	10	1個
4A	4	1 ～ 3	0.3 ～ 0.8	20 ～ 40	20 ～ 40	0.6 ～ 1.2	0.8 ～ 1.5	-	-	10	1個
4A	5	1 ～ 3	0.5 ～ 1.5	20 ～ 60	20 ～ 60	0.8 ～ 1.1	1 ～ 2	-	-	10	1個
4A	5	1 ～ 3	0.5 ～ 1.5	20 ～ 60	20 ～ 60	1.2 ～ 1.4	1 ～ 2	-	-	10	1個
4A	6	1 ～ 3	0.5 ～ 1.5	20 ～ 60	20 ～ 60	1 ～ 1.6	1.5 ～ 3	-	-	10	1個
4A	8	1 ～ 3	0.5 ～ 1.5	20 ～ 60	20 ～ 60	1.2 ～ 1.6	2 ～ 4	-	-	10	1個
4A	10	1 ～ 3	0.5 ～ 1.5	20 ～ 60	20 ～ 60	1.2 ～ 1.6	2.5 ～ 5	-	-	10	1個
5A	2.5	1 ～ 3	0.2 ～ 0.5	20 ～ 30	10 ～ 25	0.3 ～ 0.6	-	-	-	10	1個
5A	3	1 ～ 3	0.3 ～ 0.8	20 ～ 40	20 ～ 40	0.5 ～ 0.8	-	-	-	10	1個
5A	4	1 ～ 3	0.3 ～ 0.8	20 ～ 40	20 ～ 40	0.6 ～ 1.2	-	-	-	10	1個
5A	5	1 ～ 3	0.5 ～ 1.5	20 ～ 60	20 ～ 60	0.8 ～ 1.1	-	-	-	10	1個
5A	5	1 ～ 3	0.5 ～ 1.5	20 ～ 60	20 ～ 60	1.2 ～ 1.4	-	-	-	10	1個
5A	6	1 ～ 3	0.5 ～ 1.5	20 ～ 60	20 ～ 60	1 ～ 1.6	-	-	-	10	1個
5A	8	1 ～ 3	0.5 ～ 1.5	20 ～ 60	20 ～ 60	1.2 ～ 1.6	-	-	-	10	1個
5A	10	1 ～ 3	0.5 ～ 1.5	20 ～ 60	20 ～ 60	1.2 ～ 1.6	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

SKH51・内径テーパ・B寸固定タイプのツバ付きピンポイントゲートブッシュです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
