ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-

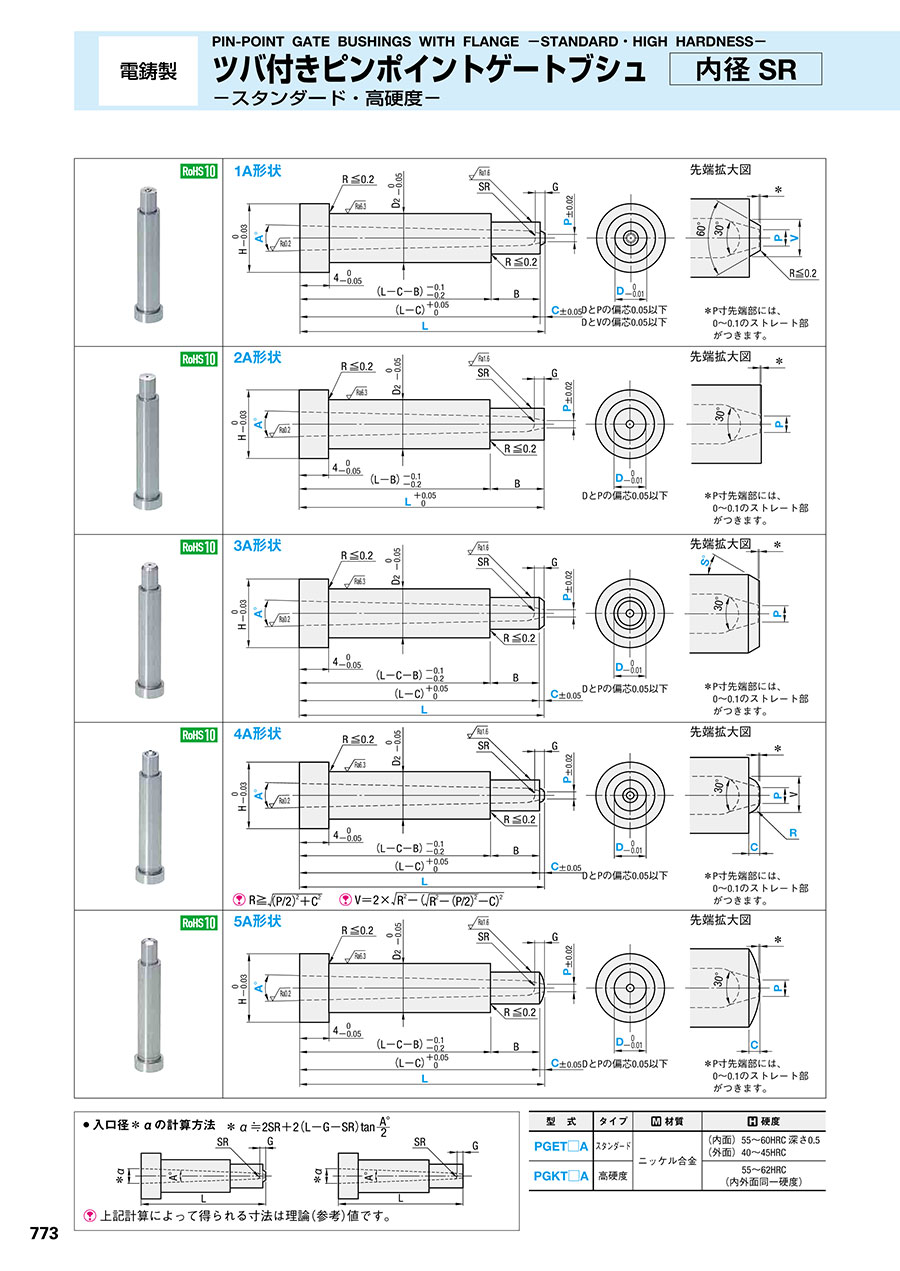

カタログ |P.773

通常単価(税別): -

税込単価: -

通常出荷日：11日目～16日目

電鋳製・内径SR・B寸固定タイプのツバ付ピンポイントゲートブッシュです。

3.53.5

【納期変更】2020年8月1日より、ストーク対応不可になります。納期は下記の通りに変更致します。
～D2.5：11日目出荷、D3～D6：16日目出荷。
【規格廃止】D8サイズは、2020年12月末をもって廃止しました。
【規格変更】PGKTタイプの硬度を55～62HRCに変更致します。
＊お急ぎの場合はハイス鋼PGHTタイプをご検討ください。

詳細を確認

よく一緒に見られています

ミスミ

ピンポイントゲートブシュ -電鋳製/内径SR/B寸指定タイプ-

通常出荷日：6 日目～

よく一緒に見られています

ミスミ

ピンポイントゲートブシュ -電鋳製/内径テーパタイプ/B寸固定タイプ-

通常出荷日：11 日目～

未確定：候補が60型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

※ P寸先端部には、0～0.1のストレート部がつきます。

上記計算によって得られる寸法は理論（参考）値です。

型式	タイプ	材質	硬度
PGET□A	スタンダード	ニッケル合金	（内面） 55～60HRC 深さ0.5 （外面） 40～45HRC
PGKT□A	高硬度	ニッケル合金	55～62HRC （内外面同一硬度）

規格表

H	D₂	G	B	SR	型式			L 0.01mm指定	P	A°	C 0.1mm単位	V 0.1mm単位	S° 1°単位	R 0.1mm単位
H	D₂	G	B	SR	Type	Shape	D	L 0.01mm指定	P	A°	C 0.1mm単位	V 0.1mm単位	S° 1°単位	R 0.1mm単位
6	3	0.7	3	0.60	PGET （スタンダードタイプ） PGKT （高硬度タイプ）	1A 2A 3A 4A 5A	2	10.00～20.00	0.3 0.4	1 2 3	0.2～0.4	1.3～1.9	1～45	0.4～0.8
7	4	1.0	4	0.75			2.5	10.00～25.00	0.3 0.4 0.5		0.2～0.5	1.5～2.4		0.6～1.0
8	5	1.2	6	1.00			3	15.00～40.00	0.5 0.6 0.7 0.8 0.9^（※1）		0.3～0.8	2.0～2.9		0.8～1.5
9	6			1.00			4		0.6 0.7			2.5～3.9
9	6			1.25			4		0.8 0.9 1.0 1.2			2.5～3.9
11	8	1.5	10	1.25			5	20.00～60.00	0.8 0.9 1.0		0.5～1.5	3.5～4.9		1.0～2.0
11	8			1.50			5		1.2 1.4 1.5^（※2）			3.5～4.9		1.0～2.0
12	9			1.25			6		1.0			4.0～5.9	1～50	1.5～3.0
12	9			1.50			6		1.2 1.4 1.5^（※2）1.6^（※2）			4.0～5.9	1～50	1.5～3.0
4A形状の場合、							（※1）P0.9（D3）の時、Gは1.0です。（※2）P1.5（D5・D6）・P1.6（D6）の時、Gは1.2です。

注文例

出荷日

追加工

型番リスト

表示件数

型番

注文停止中

PGET1A2-[10-20/0.01]-P[0.3,0.4]-A[1,2,3]-C[0.2-0.4/0.1]-V[1.3-1.9/0.1]

注文停止中

PGET1A2.5-[10-25/0.01]-P[0.3,0.4,0.5]-A[1,2,3]-C[0.2-0.5/0.1]-V[1.5-2.4/0.1]

注文停止中

PGET1A3-[15-40/0.01]-P[0.5,0.6,0.7,0.8,0.9]-A[1,2,3]-C[0.3-0.8/0.1]-V[2-2.9/0.1]

注文停止中

PGET1A4-[15-40/0.01]-P[0.6,0.7,0.8,0.9,1,1.2]-A[1,2,3]-C[0.3-0.8/0.1]-V[2.5-3.9/0.1]

注文停止中

PGET1A5-[20-60/0.01]-P[0.8,0.9,1,1.2,1.4,1.5]-A[1,2,3]-C[0.5-1.5/0.1]-V[3.5-4.9/0.1]

注文停止中

PGET1A6-[20-60/0.01]-P[1,1.2,1.4,1.5,1.6]-A[1,2,3]-C[0.5-1.5/0.1]-V[4-5.9/0.1]

注文停止中

PGET2A2-[10-20/0.01]-P[0.3,0.4]-A[1,2,3]

注文停止中

PGET2A2.5-[10-25/0.01]-P[0.3,0.4,0.5]-A[1,2,3]

注文停止中

PGET2A3-[15-40/0.01]-P[0.5,0.6,0.7,0.8,0.9]-A[1,2,3]

注文停止中

PGET2A4-[15-40/0.01]-P[0.6,0.7,0.8,0.9,1,1.2]-A[1,2,3]

注文停止中

PGET2A5-[20-60/0.01]-P[0.8,0.9,1,1.2,1.4,1.5]-A[1,2,3]

注文停止中

PGET2A6-[20-60/0.01]-P[1,1.2,1.4,1.5,1.6]-A[1,2,3]

注文停止中

PGET3A2-[10-20/0.01]-P[0.3,0.4]-A[1,2,3]-C[0.2-0.4/0.1]-S[1-45/1]

注文停止中

PGET3A2.5-[10-25/0.01]-P[0.3,0.4,0.5]-A[1,2,3]-C[0.2-0.5/0.1]-S[1-45/1]

注文停止中

PGET3A3-[15-40/0.01]-P[0.5,0.6,0.7,0.8,0.9]-A[1,2,3]-C[0.3-0.8/0.1]-S[1-45/1]

注文停止中

PGET3A4-[15-40/0.01]-P[0.6,0.7,0.8,0.9,1,1.2]-A[1,2,3]-C[0.3-0.8/0.1]-S[1-45/1]

注文停止中

PGET3A5-[20-60/0.01]-P[0.8,0.9,1,1.2,1.4,1.5]-A[1,2,3]-C[0.5-1.5/0.1]-S[1-45/1]

注文停止中

PGET3A6-[20-60/0.01]-P[1,1.2,1.4,1.5,1.6]-A[1,2,3]-C[0.5-1.5/0.1]-S[1-50/1]

注文停止中

PGET4A2-[10-20/0.01]-P[0.3,0.4]-A[1,2,3]-C[0.2-0.4/0.1]-R[0.4-0.8/0.1]

注文停止中

PGET4A2.5-[10-25/0.01]-P[0.3,0.4,0.5]-A[1,2,3]-C[0.2-0.5/0.1]-R[0.6-1/0.1]

注文停止中

PGET4A3-[15-40/0.01]-P[0.5,0.6,0.7,0.8,0.9]-A[1,2,3]-C[0.3-0.8/0.1]-R[0.8-1.5/0.1]

注文停止中

PGET4A4-[15-40/0.01]-P[0.6,0.7,0.8,0.9,1,1.2]-A[1,2,3]-C[0.3-0.8/0.1]-R[0.8-1.5/0.1]

注文停止中

PGET4A5-[20-60/0.01]-P[0.8,0.9,1,1.2,1.4,1.5]-A[1,2,3]-C[0.5-1.5/0.1]-R[1-2/0.1]

注文停止中

PGET4A6-[20-60/0.01]-P[1,1.2,1.4,1.5,1.6]-A[1,2,3]-C[0.5-1.5/0.1]-R[1.5-3/0.1]

注文停止中

PGET5A2-[10-20/0.01]-P[0.3,0.4]-A[1,2,3]-C[0.2-0.4/0.1]

注文停止中

PGET5A2.5-[10-25/0.01]-P[0.3,0.4,0.5]-A[1,2,3]-C[0.2-0.5/0.1]

注文停止中

PGET5A3-[15-40/0.01]-P[0.5,0.6,0.7,0.8,0.9]-A[1,2,3]-C[0.3-0.8/0.1]

注文停止中

PGET5A4-[15-40/0.01]-P[0.6,0.7,0.8,0.9,1,1.2]-A[1,2,3]-C[0.3-0.8/0.1]

注文停止中

PGET5A5-[20-60/0.01]-P[0.8,0.9,1,1.2,1.4,1.5]-A[1,2,3]-C[0.5-1.5/0.1]

注文停止中

PGET5A6-[20-60/0.01]-P[1,1.2,1.4,1.5,1.6]-A[1,2,3]-C[0.5-1.5/0.1]

注文停止中

PGKT1A2-[10-20/0.01]-P[0.3,0.4]-A[1,2,3]-C[0.2-0.4/0.1]-V[1.3-1.9/0.1]

注文停止中

PGKT1A2.5-[10-25/0.01]-P[0.3,0.4,0.5]-A[1,2,3]-C[0.2-0.5/0.1]-V[1.5-2.4/0.1]

注文停止中

PGKT1A3-[15-40/0.01]-P[0.5,0.6,0.7,0.8,0.9]-A[1,2,3]-C[0.3-0.8/0.1]-V[2-2.9/0.1]

注文停止中

PGKT1A4-[15-40/0.01]-P[0.6,0.7,0.8,0.9,1,1.2]-A[1,2,3]-C[0.3-0.8/0.1]-V[2.5-3.9/0.1]

注文停止中

PGKT1A5-[20-60/0.01]-P[0.8,0.9,1,1.2,1.4,1.5]-A[1,2,3]-C[0.5-1.5/0.1]-V[3.5-4.9/0.1]

注文停止中

PGKT1A6-[20-60/0.01]-P[1,1.2,1.4,1.5,1.6]-A[1,2,3]-C[0.5-1.5/0.1]-V[4-5.9/0.1]

注文停止中

PGKT2A2-[10-20/0.01]-P[0.3,0.4]-A[1,2,3]

注文停止中

PGKT2A2.5-[10-25/0.01]-P[0.3,0.4,0.5]-A[1,2,3]

注文停止中

PGKT2A3-[15-40/0.01]-P[0.5,0.6,0.7,0.8,0.9]-A[1,2,3]

注文停止中

PGKT2A4-[15-40/0.01]-P[0.6,0.7,0.8,0.9,1,1.2]-A[1,2,3]

注文停止中

PGKT2A5-[20-60/0.01]-P[0.8,0.9,1,1.2,1.4,1.5]-A[1,2,3]

注文停止中

PGKT2A6-[20-60/0.01]-P[1,1.2,1.4,1.5,1.6]-A[1,2,3]

注文停止中

PGKT3A2-[10-20/0.01]-P[0.3,0.4]-A[1,2,3]-C[0.2-0.4/0.1]-S[1-45/1]

注文停止中

PGKT3A2.5-[10-25/0.01]-P[0.3,0.4,0.5]-A[1,2,3]-C[0.2-0.5/0.1]-S[1-45/1]

注文停止中

PGKT3A3-[15-40/0.01]-P[0.5,0.6,0.7,0.8,0.9]-A[1,2,3]-C[0.3-0.8/0.1]-S[1-45/1]

注文停止中

PGKT3A4-[15-40/0.01]-P[0.6,0.7,0.8,0.9,1,1.2]-A[1,2,3]-C[0.3-0.8/0.1]-S[1-45/1]

注文停止中

PGKT3A5-[20-60/0.01]-P[0.8,0.9,1,1.2,1.4,1.5]-A[1,2,3]-C[0.5-1.5/0.1]-S[1-45/1]

注文停止中

PGKT3A6-[20-60/0.01]-P[1,1.2,1.4,1.5,1.6]-A[1,2,3]-C[0.5-1.5/0.1]-S[1-50/1]

注文停止中

PGKT4A2-[10-20/0.01]-P[0.3,0.4]-A[1,2,3]-C[0.2-0.4/0.1]-R[0.4-0.8/0.1]

注文停止中

PGKT4A2.5-[10-25/0.01]-P[0.3,0.4,0.5]-A[1,2,3]-C[0.2-0.5/0.1]-R[0.6-1/0.1]

注文停止中

PGKT4A3-[15-40/0.01]-P[0.5,0.6,0.7,0.8,0.9]-A[1,2,3]-C[0.3-0.8/0.1]-R[0.8-1.5/0.1]

注文停止中

PGKT4A4-[15-40/0.01]-P[0.6,0.7,0.8,0.9,1,1.2]-A[1,2,3]-C[0.3-0.8/0.1]-R[0.8-1.5/0.1]

注文停止中

PGKT4A5-[20-60/0.01]-P[0.8,0.9,1,1.2,1.4,1.5]-A[1,2,3]-C[0.5-1.5/0.1]-R[1-2/0.1]

注文停止中

PGKT4A6-[20-60/0.01]-P[1,1.2,1.4,1.5,1.6]-A[1,2,3]-C[0.5-1.5/0.1]-R[1.5-3/0.1]

注文停止中

PGKT5A2-[10-20/0.01]-P[0.3,0.4]-A[1,2,3]-C[0.2-0.4/0.1]

注文停止中

PGKT5A2.5-[10-25/0.01]-P[0.3,0.4,0.5]-A[1,2,3]-C[0.2-0.5/0.1]

注文停止中

PGKT5A3-[15-40/0.01]-P[0.5,0.6,0.7,0.8,0.9]-A[1,2,3]-C[0.3-0.8/0.1]

注文停止中

PGKT5A4-[15-40/0.01]-P[0.6,0.7,0.8,0.9,1,1.2]-A[1,2,3]-C[0.3-0.8/0.1]

注文停止中

PGKT5A5-[20-60/0.01]-P[0.8,0.9,1,1.2,1.4,1.5]-A[1,2,3]-C[0.5-1.5/0.1]

注文停止中

PGKT5A6-[20-60/0.01]-P[1,1.2,1.4,1.5,1.6]-A[1,2,3]-C[0.5-1.5/0.1]

材質

先端形状

D(外径)

(mm)

A(2次スプルー角度)

(°)

C(先端部長さ)

(mm)

L(全長)

(mm)

P(先端径)

(mm)

R(先端部R)

(mm)

S(先端部角度)

(°)

V(先端部径)

(mm)

RoHS?

最小発注数量

電鋳(スタンダード)	1A	2	1 ～ 3	0.2 ～ 0.4	10 ～ 20	0.3 ～ 0.4	-	-	1.3 ～ 1.9	10	1個
電鋳(スタンダード)	1A	2.5	1 ～ 3	0.2 ～ 0.5	10 ～ 25	0.3 ～ 0.5	-	-	1.5 ～ 2.4	10	1個
電鋳(スタンダード)	1A	3	1 ～ 3	0.3 ～ 0.8	15 ～ 40	0.5 ～ 0.9	-	-	2 ～ 2.9	10	1個
電鋳(スタンダード)	1A	4	1 ～ 3	0.3 ～ 0.8	15 ～ 40	0.6 ～ 1.2	-	-	2.5 ～ 3.9	10	1個
電鋳(スタンダード)	1A	5	1 ～ 3	0.5 ～ 1.5	20 ～ 60	0.8 ～ 1.5	-	-	3.5 ～ 4.9	10	1個
電鋳(スタンダード)	1A	6	1 ～ 3	0.5 ～ 1.5	20 ～ 60	1 ～ 1.6	-	-	4 ～ 5.9	10	1個
電鋳(スタンダード)	2A	2	1 ～ 3	-	10 ～ 20	0.3 ～ 0.4	-	-	-	10	1個
電鋳(スタンダード)	2A	2.5	1 ～ 3	-	10 ～ 25	0.3 ～ 0.5	-	-	-	10	1個
電鋳(スタンダード)	2A	3	1 ～ 3	-	15 ～ 40	0.5 ～ 0.9	-	-	-	10	1個
電鋳(スタンダード)	2A	4	1 ～ 3	-	15 ～ 40	0.6 ～ 1.2	-	-	-	10	1個
電鋳(スタンダード)	2A	5	1 ～ 3	-	20 ～ 60	0.8 ～ 1.5	-	-	-	10	1個
電鋳(スタンダード)	2A	6	1 ～ 3	-	20 ～ 60	1 ～ 1.6	-	-	-	10	1個
電鋳(スタンダード)	3A	2	1 ～ 3	0.2 ～ 0.4	10 ～ 20	0.3 ～ 0.4	-	1 ～ 45	-	10	1個
電鋳(スタンダード)	3A	2.5	1 ～ 3	0.2 ～ 0.5	10 ～ 25	0.3 ～ 0.5	-	1 ～ 45	-	10	1個
電鋳(スタンダード)	3A	3	1 ～ 3	0.3 ～ 0.8	15 ～ 40	0.5 ～ 0.9	-	1 ～ 45	-	10	1個
電鋳(スタンダード)	3A	4	1 ～ 3	0.3 ～ 0.8	15 ～ 40	0.6 ～ 1.2	-	1 ～ 45	-	10	1個
電鋳(スタンダード)	3A	5	1 ～ 3	0.5 ～ 1.5	20 ～ 60	0.8 ～ 1.5	-	1 ～ 45	-	10	1個
電鋳(スタンダード)	3A	6	1 ～ 3	0.5 ～ 1.5	20 ～ 60	1 ～ 1.6	-	1 ～ 50	-	10	1個
電鋳(スタンダード)	4A	2	1 ～ 3	0.2 ～ 0.4	10 ～ 20	0.3 ～ 0.4	0.4 ～ 0.8	-	-	10	1個
電鋳(スタンダード)	4A	2.5	1 ～ 3	0.2 ～ 0.5	10 ～ 25	0.3 ～ 0.5	0.6 ～ 1	-	-	10	1個
電鋳(スタンダード)	4A	3	1 ～ 3	0.3 ～ 0.8	15 ～ 40	0.5 ～ 0.9	0.8 ～ 1.5	-	-	10	1個
電鋳(スタンダード)	4A	4	1 ～ 3	0.3 ～ 0.8	15 ～ 40	0.6 ～ 1.2	0.8 ～ 1.5	-	-	10	1個
電鋳(スタンダード)	4A	5	1 ～ 3	0.5 ～ 1.5	20 ～ 60	0.8 ～ 1.5	1 ～ 2	-	-	10	1個
電鋳(スタンダード)	4A	6	1 ～ 3	0.5 ～ 1.5	20 ～ 60	1 ～ 1.6	1.5 ～ 3	-	-	10	1個
電鋳(スタンダード)	5A	2	1 ～ 3	0.2 ～ 0.4	10 ～ 20	0.3 ～ 0.4	-	-	-	10	1個
電鋳(スタンダード)	5A	2.5	1 ～ 3	0.2 ～ 0.5	10 ～ 25	0.3 ～ 0.5	-	-	-	10	1個
電鋳(スタンダード)	5A	3	1 ～ 3	0.3 ～ 0.8	15 ～ 40	0.5 ～ 0.9	-	-	-	10	1個
電鋳(スタンダード)	5A	4	1 ～ 3	0.3 ～ 0.8	15 ～ 40	0.6 ～ 1.2	-	-	-	10	1個
電鋳(スタンダード)	5A	5	1 ～ 3	0.5 ～ 1.5	20 ～ 60	0.8 ～ 1.5	-	-	-	10	1個
電鋳(スタンダード)	5A	6	1 ～ 3	0.5 ～ 1.5	20 ～ 60	1 ～ 1.6	-	-	-	10	1個
電鋳(高硬度)	1A	2	1 ～ 3	0.2 ～ 0.4	10 ～ 20	0.3 ～ 0.4	-	-	1.3 ～ 1.9	10	1個
電鋳(高硬度)	1A	2.5	1 ～ 3	0.2 ～ 0.5	10 ～ 25	0.3 ～ 0.5	-	-	1.5 ～ 2.4	10	1個
電鋳(高硬度)	1A	3	1 ～ 3	0.3 ～ 0.8	15 ～ 40	0.5 ～ 0.9	-	-	2 ～ 2.9	10	1個
電鋳(高硬度)	1A	4	1 ～ 3	0.3 ～ 0.8	15 ～ 40	0.6 ～ 1.2	-	-	2.5 ～ 3.9	10	1個
電鋳(高硬度)	1A	5	1 ～ 3	0.5 ～ 1.5	20 ～ 60	0.8 ～ 1.5	-	-	3.5 ～ 4.9	10	1個
電鋳(高硬度)	1A	6	1 ～ 3	0.5 ～ 1.5	20 ～ 60	1 ～ 1.6	-	-	4 ～ 5.9	10	1個
電鋳(高硬度)	2A	2	1 ～ 3	-	10 ～ 20	0.3 ～ 0.4	-	-	-	10	1個
電鋳(高硬度)	2A	2.5	1 ～ 3	-	10 ～ 25	0.3 ～ 0.5	-	-	-	10	1個
電鋳(高硬度)	2A	3	1 ～ 3	-	15 ～ 40	0.5 ～ 0.9	-	-	-	10	1個
電鋳(高硬度)	2A	4	1 ～ 3	-	15 ～ 40	0.6 ～ 1.2	-	-	-	10	1個
電鋳(高硬度)	2A	5	1 ～ 3	-	20 ～ 60	0.8 ～ 1.5	-	-	-	10	1個
電鋳(高硬度)	2A	6	1 ～ 3	-	20 ～ 60	1 ～ 1.6	-	-	-	10	1個
電鋳(高硬度)	3A	2	1 ～ 3	0.2 ～ 0.4	10 ～ 20	0.3 ～ 0.4	-	1 ～ 45	-	10	1個
電鋳(高硬度)	3A	2.5	1 ～ 3	0.2 ～ 0.5	10 ～ 25	0.3 ～ 0.5	-	1 ～ 45	-	10	1個
電鋳(高硬度)	3A	3	1 ～ 3	0.3 ～ 0.8	15 ～ 40	0.5 ～ 0.9	-	1 ～ 45	-	10	1個
電鋳(高硬度)	3A	4	1 ～ 3	0.3 ～ 0.8	15 ～ 40	0.6 ～ 1.2	-	1 ～ 45	-	10	1個
電鋳(高硬度)	3A	5	1 ～ 3	0.5 ～ 1.5	20 ～ 60	0.8 ～ 1.5	-	1 ～ 45	-	10	1個
電鋳(高硬度)	3A	6	1 ～ 3	0.5 ～ 1.5	20 ～ 60	1 ～ 1.6	-	1 ～ 50	-	10	1個
電鋳(高硬度)	4A	2	1 ～ 3	0.2 ～ 0.4	10 ～ 20	0.3 ～ 0.4	0.4 ～ 0.8	-	-	10	1個
電鋳(高硬度)	4A	2.5	1 ～ 3	0.2 ～ 0.5	10 ～ 25	0.3 ～ 0.5	0.6 ～ 1	-	-	10	1個
電鋳(高硬度)	4A	3	1 ～ 3	0.3 ～ 0.8	15 ～ 40	0.5 ～ 0.9	0.8 ～ 1.5	-	-	10	1個
電鋳(高硬度)	4A	4	1 ～ 3	0.3 ～ 0.8	15 ～ 40	0.6 ～ 1.2	0.8 ～ 1.5	-	-	10	1個
電鋳(高硬度)	4A	5	1 ～ 3	0.5 ～ 1.5	20 ～ 60	0.8 ～ 1.5	1 ～ 2	-	-	10	1個
電鋳(高硬度)	4A	6	1 ～ 3	0.5 ～ 1.5	20 ～ 60	1 ～ 1.6	1.5 ～ 3	-	-	10	1個
電鋳(高硬度)	5A	2	1 ～ 3	0.2 ～ 0.4	10 ～ 20	0.3 ～ 0.4	-	-	-	10	1個
電鋳(高硬度)	5A	2.5	1 ～ 3	0.2 ～ 0.5	10 ～ 25	0.3 ～ 0.5	-	-	-	10	1個
電鋳(高硬度)	5A	3	1 ～ 3	0.3 ～ 0.8	15 ～ 40	0.5 ～ 0.9	-	-	-	10	1個
電鋳(高硬度)	5A	4	1 ～ 3	0.3 ～ 0.8	15 ～ 40	0.6 ～ 1.2	-	-	-	10	1個
電鋳(高硬度)	5A	5	1 ～ 3	0.5 ～ 1.5	20 ～ 60	0.8 ～ 1.5	-	-	-	10	1個
電鋳(高硬度)	5A	6	1 ～ 3	0.5 ～ 1.5	20 ～ 60	1 ～ 1.6	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	11日目
- ( - )	11日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	11日目
- ( - )	11日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	11日目
- ( - )	11日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	11日目
- ( - )	11日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	11日目
- ( - )	11日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	11日目
- ( - )	11日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	11日目
- ( - )	11日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	11日目
- ( - )	11日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	11日目
- ( - )	11日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	11日目
- ( - )	11日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目

詳細情報

基本情報

基本情報

電鋳製・内径SR・B寸固定タイプのツバ付ピンポイントゲートブッシュです。

ご注意

【納期変更】2020年8月1日より、ストーク対応不可になります。納期は下記の通りに変更致します。
～D2.5：11日目出荷、D3～D6：16日目出荷。
【規格廃止】D8サイズは、2020年12月末をもって廃止しました。
【規格変更】PGKTタイプの硬度を55～62HRCに変更致します。
＊お急ぎの場合はハイス鋼PGHTタイプをご検討ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-のレビュー

3.5平均満足度：3.52件のレビュー

星5
0%
星4
50%
星3
50%
星2
0%
星1
0%

金型部品として使用しました

満足度：4.02020/11/05

客先から設計、製作を依頼された金型部品として使用しました。普段はあまり使わない部品ですが、今回この部品を指定されたので使...もっと読む

0人が参考にしています。

自社で使用する金型に使っています

満足度：3.02020/10/21

自社で使用するために設計して作っている金型に使っています。品数が豊富で、納期が早いといった所で、ミスミから購入しています...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qツバ付きピンポイントケートブシュスタンダードタイプPGETにおいて、硬さの表記が内側　55〜60HRC外側　40〜45HRCとありますが、製品と接する部品先端部分（2A形状の図面でいうところの寸法B末端であり寸法Lの末端部分）の硬度は55〜60HRCになりますか？

該当部は内外ともに55～60HRCとなります。

この商品を見た人は、こんな商品も見ています

	今見ている商品ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-	ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-	ピンポイントゲートブシュ -電鋳製/内径テーパタイプ/B寸固定タイプ-	ピンポイントゲートブシュ -電鋳製/内径SR/B寸指定タイプ-	ピンポイントゲートブシュ -電鋳製/内径テーパタイプ/B寸指定タイプ-	ピンポイントゲートブシュ -電鋳製/内径SR/D寸指定タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	11日目〜	6日目〜	11日目〜	6日目〜	11日目〜	6日目
形状	ツバ付タイプ	ノーマルタイプ	ノーマルタイプ	ノーマルタイプ	ノーマルタイプ	ノーマルタイプ
先端つなぎ形状	SR	SR	テーパ	SR	テーパ	SR
先端タイプ	ノーマル	ノーマル	ノーマル	ノーマル	ノーマル	ノーマル
D寸法公差	0/-0.01	0/-0.01	0/-0.01	0/-0.01	0/-0.01	0/-0.01
先端ストレート公差	0～0.1	0～0.1	0～0.1	0～0.1	0～0.1	0～0.1

よく一緒に購入される商品

ミスミ
ピンポイントゲートブシュ -電鋳製/内径…0
通常価格(税別) : -
通常出荷日 : 6日目
ミスミ
ツバ付きピンポイントゲートブシュ -SK…5
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
ピンポイントゲートブシュ -超硬/内径S…4.3
通常価格(税別) : -
通常出荷日 : 5日目
ミスミ
ピンゲート延長ブシュ3.8
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
ストレートエジェクタピン -ハイス鋼SK…4.5
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能
ミスミ
ストレートコアピン -軸径(D)固定・全…4.3
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能
ミスミ
1段コアピン -軸径(P)0.01mm指…4.4
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能
ミスミ
段付エジェクタピン -ダイス鋼SKD61…4.2
通常価格(税別) : -
通常出荷日 : 3日目～
ミスミ
角エジェクタピン -ハイス鋼SKH51/…4.2
通常価格(税別) : -
通常出荷日 : 3日目

電鋳ピンゲートカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プラ型用部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

材質

先端形状

D(外径)(mm)

A(2次スプルー角度)(°)

C(先端部長さ)(mm)

L(全長)(mm)

P(先端径)(mm)

R(先端部R)(mm)

S(先端部角度)(°)

V(先端部径)(mm)

タイプ

CAD

出荷日

ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-

商品情報

外形図・製品仕様

規格表

注文例

出荷日

追加工

関連情報

型番リスト

詳細情報

基本情報

ご注意

カタログ

よくあるご質問（FAQ）

この商品を見た人は、こんな商品も見ています

最近見た商品

電鋳ピンゲートカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA
