ピンポイントゲートブシュ -電鋳製/内径テーパタイプ/B寸指定タイプ-

カタログ |P.769

通常単価(税別): -

税込単価: -

通常出荷日：11日目～16日目

電鋳製・内径テーパ・B寸指定タイプのピンポイントゲートブッシュです。

33.0

【納期変更】2020年8月1日より、納期は下記の通りに変更致します。
～D4：11日目出荷、D5～D6：16日目出荷、ストーク対応不可となります。
お急ぎの場合はハイス鋼PGHVタイプをご検討ください。

よく一緒に見られています

ミスミ

ピンポイントゲートブシュ -電鋳製/内径SR/B寸指定タイプ-

通常出荷日：6 日目～

よく一緒に見られています

ミスミ

ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-

通常出荷日：6 日目～

未確定：候補が36型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

切れ角（K°）と2次スプルー（A°）のつなぎ部にRがつきます。

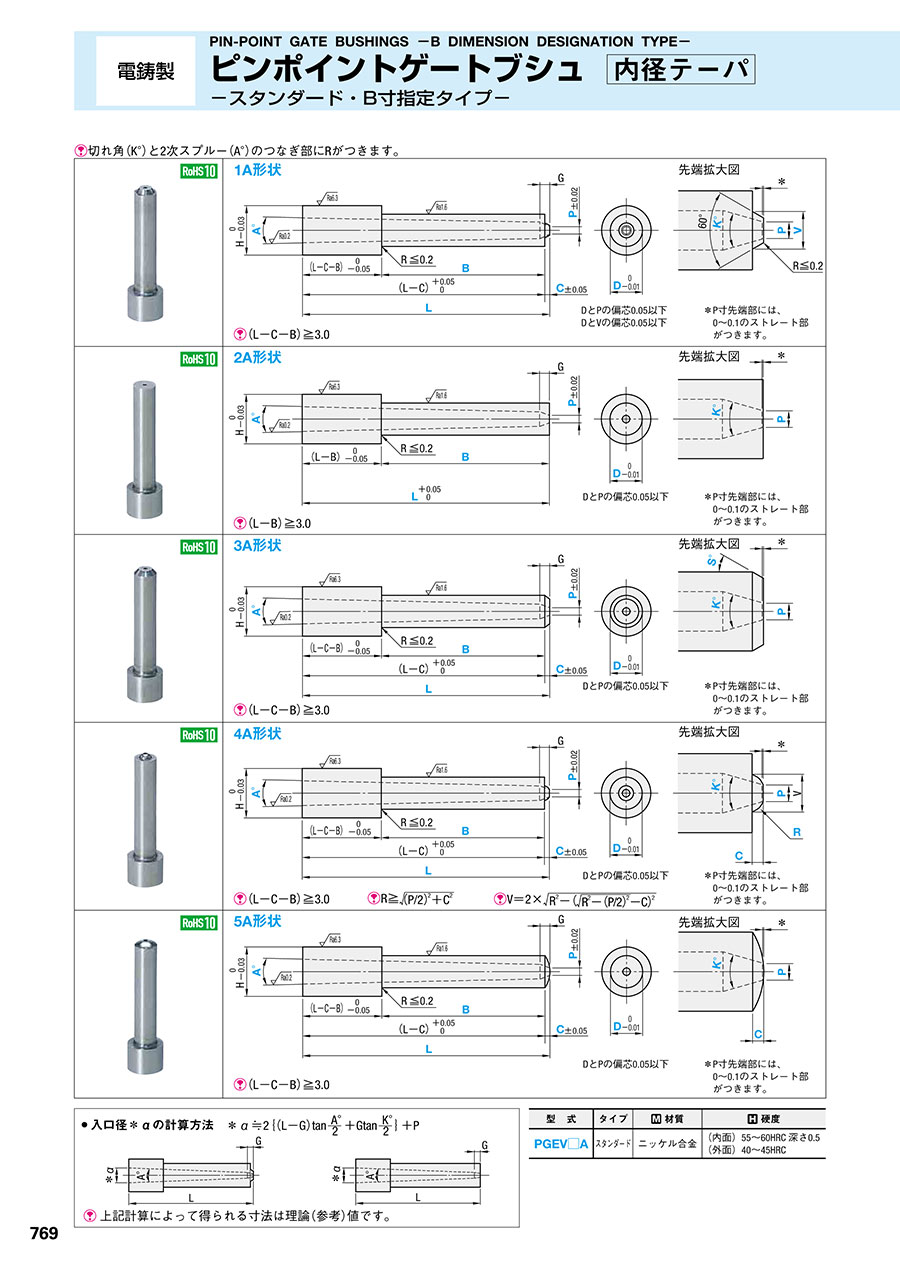

外形図・製品仕様

※ P寸先端部には、0～0.1のストレート部がつきます。

上記計算によって得られる寸法は理論（参考）値です。

型式	タイプ	材質	硬度
PGEV□A	スタンダード	ニッケル合金	（内面） 55～60HRC 深さ0.5 （外面） 40～45HRC

規格表

H	G	型式			L 0.01mm単位	P	A°	K°	B 0.01mm単位	C 0.1mm単位	V 0.1mm単位	S° 1°単位	R 0.1mm単位
H	G	Type	Shape	D	L 0.01mm単位	P	A°	K°	B 0.01mm単位	C 0.1mm単位	V 0.1mm単位	S° 1°単位	R 0.1mm単位
5	1.2	PGEV （スタンダードタイプ）	1A 2A 3A 4A 5A	3	10.00～40.00	0.6 0.8	2	30 40	5.00～8.00	0.3～0.8	2.0～2.9	1～45	0.8～1.5
5				3		0.6 0.8	3		5.00～7.00		2.0～2.9
6				4		0.6 0.8 1.0 1.2	2		5.00～30.00		2.5～3.9
6				4		0.6 0.8 1.0 1.2	3		5.00～20.00		2.5～3.9
8	1.5			5	15.00～60.00	1.0	2		5.00～30.00	0.5～1.5	3.5～4.9		1.0～2.0
						1.0	3		5.00～30.00
						1.2 1.4	2		5.00～30.00
						1.2 1.4	3		5.00～20.00
9				6		1.0	2		5.00～50.00		4.0～5.9	1～50	1.5～3.0
						1.0	3		5.00～40.00
						1.2 1.4	2		5.00～40.00
						1.2 1.4	3		5.00～30.00
4A形状の場合、

注文例

出荷日

追加工

型番リスト

表示件数

型番

注文停止中

PGEV1A3-[10-40/0.01]-P[0.6,0.8]-A[2,3]-[30,40]-B[5-8/0.01]-C[0.3-0.8/0.1]-V[2-2.9/0.1]

注文停止中

PGEV1A4-[10-40/0.01]-P[0.6,0.8,1,1.2]-A[2,3]-[30,40]-B[5-30/0.01]-C[0.3-0.8/0.1]-V[2.5-3.9/0.1]

注文停止中

PGEV1A5-[15-60/0.01]-P[1,1.2,1.4]-A[2,3]-[30,40]-B[5-30/0.01]-C[0.5-1.5/0.1]-V[3.5-4.9/0.1]

注文停止中

PGEV1A6-[15-60/0.01]-P[1,1.2,1.4]-A[2,3]-[30,40]-B[5-50/0.01]-C[0.5-1.5/0.1]-V[4-5.9/0.1]

注文停止中

PGEV2A3-[10-40/0.01]-P[0.6,0.8]-A[2,3]-[30,40]-B[5-8/0.01]

注文停止中

PGEV2A3-[10-40/0.01]-P[0.6,0.8]-A[2,3]-K[30,40]-B[5-8/0.01]

注文停止中

PGEV2A4-[10-40/0.01]-P[0.6,0.8,1,1.2]-A[2,3]-[30,40]-B[5-30/0.01]

注文停止中

PGEV2A4-[10-40/0.01]-P[0.6,0.8,1,1.2]-A[2,3]-K[30,40]-B[5-30/0.01]

注文停止中

PGEV2A5-[15-60/0.01]-P[1,1.2,1.4]-A[2,3]-[30,40]-B[5-30/0.01]

注文停止中

PGEV2A5-[15-60/0.01]-P[1,1.2,1.4]-A[2,3]-K[30,40]-B[5-30/0.01]

注文停止中

PGEV2A6-[15-60/0.01]-P[1,1.2,1.4]-A[2,3]-[30,40]-B[5-50/0.01]

注文停止中

PGEV2A6-[15-60/0.01]-P[1,1.2,1.4]-A[2,3]-K[30,40]-B[5-50/0.01]

注文停止中

PGEV3A3-[10-40/0.01]-P[0.6,0.8]-A[2,3]-[30,40]-B[5-8/0.01]-C[0.3-0.8/0.1]-S[1-45/1]

注文停止中

PGEV3A3-[10-40/0.01]-P[0.6,0.8]-A[2,3]-K[30,40]-B[5-8/0.01]-C[0.3-0.8/0.1]-S[1-45/1]

注文停止中

PGEV3A4-[10-40/0.01]-P[0.6,0.8,1,1.2]-A[2,3]-[30,40]-B[5-30/0.01]-C[0.3-0.8/0.1]-S[1-45/1]

注文停止中

PGEV3A4-[10-40/0.01]-P[0.6,0.8,1,1.2]-A[2,3]-K[30,40]-B[5-30/0.01]-C[0.3-0.8/0.1]-S[1-45/1]

注文停止中

PGEV3A5-[15-60/0.01]-P[1,1.2,1.4]-A[2,3]-[30,40]-B[5-30/0.01]-C[0.5-1.5/0.1]-S[1-45/1]

注文停止中

PGEV3A5-[15-60/0.01]-P[1,1.2,1.4]-A[2,3]-K[30,40]-B[5-30/0.01]-C[0.5-1.5/0.1]-S[1-45/1]

注文停止中

PGEV3A6-[15-60/0.01]-P[1,1.2,1.4]-A[2,3]-[30,40]-B[5-50/0.01]-C[0.5-1.5/0.1]-S[1-50/1]

注文停止中

PGEV3A6-[15-60/0.01]-P[1,1.2,1.4]-A[2,3]-K[30,40]-B[5-50/0.01]-C[0.5-1.5/0.1]-S[1-50/1]

注文停止中

PGEV4A3-[10-40/0.01]-P[0.6,0.8]-A[2,3]-[30,40]-B[5-8/0.01]-C[0.3-0.8/0.1]-R[0.8-1.5/0.1]

注文停止中

PGEV4A3-[10-40/0.01]-P[0.6,0.8]-A[2,3]-K[30,40]-B[5-8/0.01]-C[0.3-0.8/0.1]-R[0.8-1.5/0.1]

注文停止中

PGEV4A4-[10-40/0.01]-P[0.6,0.8,1,1.2]-A[2,3]-[30,40]-B[5-30/0.01]-C[0.3-0.8/0.1]-R[0.8-1.5/0.1]

注文停止中

PGEV4A4-[10-40/0.01]-P[0.6,0.8,1,1.2]-A[2,3]-K[30,40]-B[5-30/0.01]-C[0.3-0.8/0.1]-R[0.8-1.5/0.1]

注文停止中

PGEV4A5-[15-60/0.01]-P[1,1.2,1.4]-A[2,3]-[30,40]-B[5-30/0.01]-C[0.5-1.5/0.1]-R[1-2/0.1]

注文停止中

PGEV4A5-[15-60/0.01]-P[1,1.2,1.4]-A[2,3]-K[30,40]-B[5-30/0.01]-C[0.5-1.5/0.1]-R[1-2/0.1]

注文停止中

PGEV4A6-[15-60/0.01]-P[1,1.2,1.4]-A[2,3]-[30,40]-B[5-50/0.01]-C[0.5-1.5/0.1]-R[1.5-3/0.1]

注文停止中

PGEV4A6-[15-60/0.01]-P[1,1.2,1.4]-A[2,3]-K[30,40]-B[5-50/0.01]-C[0.5-1.5/0.1]-R[1.5-3/0.1]

注文停止中

PGEV5A3-[10-40/0.01]-P[0.6,0.8]-A[2,3]-[30,40]-B[5-8/0.01]-C[0.3-0.8/0.1]

注文停止中

PGEV5A3-[10-40/0.01]-P[0.6,0.8]-A[2,3]-K[30,40]-B[5-8/0.01]-C[0.3-0.8/0.1]

注文停止中

PGEV5A4-[10-40/0.01]-P[0.6,0.8,1,1.2]-A[2,3]-[30,40]-B[5-30/0.01]-C[0.3-0.8/0.1]

注文停止中

PGEV5A4-[10-40/0.01]-P[0.6,0.8,1,1.2]-A[2,3]-K[30,40]-B[5-30/0.01]-C[0.3-0.8/0.1]

注文停止中

PGEV5A5-[15-60/0.01]-P[1,1.2,1.4]-A[2,3]-[30,40]-B[5-30/0.01]-C[0.5-1.5/0.1]

注文停止中

PGEV5A5-[15-60/0.01]-P[1,1.2,1.4]-A[2,3]-K[30,40]-B[5-30/0.01]-C[0.5-1.5/0.1]

注文停止中

PGEV5A6-[15-60/0.01]-P[1,1.2,1.4]-A[2,3]-[30,40]-B[5-50/0.01]-C[0.5-1.5/0.1]

注文停止中

PGEV5A6-[15-60/0.01]-P[1,1.2,1.4]-A[2,3]-K[30,40]-B[5-50/0.01]-C[0.5-1.5/0.1]

先端形状

D(外径)

(mm)

A(2次スプルー角度)

(°)

B(ツバ部・先端部を除く長さ)

(mm)

C(先端部長さ)

(mm)

K(切れ角)

(°)

L(全長)

(mm)

P(先端径)

(mm)

R(先端部R)

(mm)

S(先端部角度)

(°)

V(先端部径)

(mm)

RoHS?

最小発注数量

2 ～ 3

5 ～ 8

0.3 ～ 0.8

30 ～ 40

10 ～ 40

0.6 ～ 0.8

2 ～ 2.9

1個

2 ～ 3

5 ～ 30

0.3 ～ 0.8

30 ～ 40

10 ～ 40

0.6 ～ 1.2

2.5 ～ 3.9

1個

2 ～ 3

5 ～ 30

0.5 ～ 1.5

30 ～ 40

15 ～ 60

1 ～ 1.4

3.5 ～ 4.9

1個

2 ～ 3

5 ～ 50

0.5 ～ 1.5

30 ～ 40

15 ～ 60

1 ～ 1.4

4 ～ 5.9

1個

2 ～ 3

5 ～ 8

30 ～ 40

10 ～ 40

0.6 ～ 0.8

1個

2 ～ 3

5 ～ 8

30 ～ 40

10 ～ 40

0.6 ～ 0.8

1個

2 ～ 3

5 ～ 30

30 ～ 40

10 ～ 40

0.6 ～ 1.2

1個

2 ～ 3

5 ～ 30

30 ～ 40

10 ～ 40

0.6 ～ 1.2

1個

2 ～ 3

5 ～ 30

30 ～ 40

15 ～ 60

1 ～ 1.4

1個

2 ～ 3

5 ～ 30

30 ～ 40

15 ～ 60

1 ～ 1.4

1個

2 ～ 3

5 ～ 50

30 ～ 40

15 ～ 60

1 ～ 1.4

1個

2 ～ 3

5 ～ 50

30 ～ 40

15 ～ 60

1 ～ 1.4

1個

2 ～ 3

5 ～ 8

0.3 ～ 0.8

30 ～ 40

10 ～ 40

0.6 ～ 0.8

1 ～ 45

1個

2 ～ 3

5 ～ 8

0.3 ～ 0.8

30 ～ 40

10 ～ 40

0.6 ～ 0.8

1 ～ 45

1個

2 ～ 3

5 ～ 30

0.3 ～ 0.8

30 ～ 40

10 ～ 40

0.6 ～ 1.2

1 ～ 45

1個

2 ～ 3

5 ～ 30

0.3 ～ 0.8

30 ～ 40

10 ～ 40

0.6 ～ 1.2

1 ～ 45

1個

2 ～ 3

5 ～ 30

0.5 ～ 1.5

30 ～ 40

15 ～ 60

1 ～ 1.4

1 ～ 45

1個

2 ～ 3

5 ～ 30

0.5 ～ 1.5

30 ～ 40

15 ～ 60

1 ～ 1.4

1 ～ 45

1個

2 ～ 3

5 ～ 50

0.5 ～ 1.5

30 ～ 40

15 ～ 60

1 ～ 1.4

1 ～ 50

1個

2 ～ 3

5 ～ 50

0.5 ～ 1.5

30 ～ 40

15 ～ 60

1 ～ 1.4

1 ～ 50

1個

2 ～ 3

5 ～ 8

0.3 ～ 0.8

30 ～ 40

10 ～ 40

0.6 ～ 0.8

0.8 ～ 1.5

1個

2 ～ 3

5 ～ 8

0.3 ～ 0.8

30 ～ 40

10 ～ 40

0.6 ～ 0.8

0.8 ～ 1.5

1個

2 ～ 3

5 ～ 30

0.3 ～ 0.8

30 ～ 40

10 ～ 40

0.6 ～ 1.2

0.8 ～ 1.5

1個

2 ～ 3

5 ～ 30

0.3 ～ 0.8

30 ～ 40

10 ～ 40

0.6 ～ 1.2

0.8 ～ 1.5

1個

2 ～ 3

5 ～ 30

0.5 ～ 1.5

30 ～ 40

15 ～ 60

1 ～ 1.4

1 ～ 2

1個

2 ～ 3

5 ～ 30

0.5 ～ 1.5

30 ～ 40

15 ～ 60

1 ～ 1.4

1 ～ 2

1個

2 ～ 3

5 ～ 50

0.5 ～ 1.5

30 ～ 40

15 ～ 60

1 ～ 1.4

1.5 ～ 3

1個

2 ～ 3

5 ～ 50

0.5 ～ 1.5

30 ～ 40

15 ～ 60

1 ～ 1.4

1.5 ～ 3

1個

2 ～ 3

5 ～ 8

0.3 ～ 0.8

30 ～ 40

10 ～ 40

0.6 ～ 0.8

1個

2 ～ 3

5 ～ 8

0.3 ～ 0.8

30 ～ 40

10 ～ 40

0.6 ～ 0.8

1個

2 ～ 3

5 ～ 30

0.3 ～ 0.8

30 ～ 40

10 ～ 40

0.6 ～ 1.2

1個

2 ～ 3

5 ～ 30

0.3 ～ 0.8

30 ～ 40

10 ～ 40

0.6 ～ 1.2

1個

2 ～ 3

5 ～ 30

0.5 ～ 1.5

30 ～ 40

15 ～ 60

1 ～ 1.4

1個

2 ～ 3

5 ～ 30

0.5 ～ 1.5

30 ～ 40

15 ～ 60

1 ～ 1.4

1個

2 ～ 3

5 ～ 50

0.5 ～ 1.5

30 ～ 40

15 ～ 60

1 ～ 1.4

1個

2 ～ 3

5 ～ 50

0.5 ～ 1.5

30 ～ 40

15 ～ 60

1 ～ 1.4

1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	11日目
- ( - )	11日目
- ( - )	16日目
- ( - )	16日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目

詳細情報

基本情報

基本情報

電鋳製・内径テーパ・B寸指定タイプのピンポイントゲートブッシュです。

ご注意

【納期変更】2020年8月1日より、納期は下記の通りに変更致します。
～D4：11日目出荷、D5～D6：16日目出荷、ストーク対応不可となります。
お急ぎの場合はハイス鋼PGHVタイプをご検討ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ピンポイントゲートブシュ -電鋳製/内径テーパタイプ/B寸指定タイプ-のレビュー

3平均満足度：3.01件のレビュー

星5
0%
星4
0%
星3
100%
星2
0%
星1
0%

金型ゲートに利用

満足度：3.02019/08/08

当社で使用する生産設備の金型を新しく作成する際に従来通りゲートピンの交換を簡単にできるように使用しました。ゲートピンの交...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ピンポイントゲートブシュ -電鋳製/内径テーパタイプ/B寸指定タイプ-	ピンポイントゲートブシュ -電鋳製/内径テーパタイプ/B寸固定タイプ-	ピンポイントゲートブシュ -電鋳製/内径SR/B寸指定タイプ-	ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-	ピンポイントゲートブシュ -電鋳製/内径SR/D寸指定タイプ-	ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	11日目〜	11日目〜	6日目〜	6日目〜	6日目	11日目〜
材質	電鋳(スタンダード)	電鋳(スタンダード)	-	-	-	-
形状	ノーマルタイプ	ノーマルタイプ	ノーマルタイプ	ノーマルタイプ	ノーマルタイプ	ツバ付タイプ
先端つなぎ形状	テーパ	テーパ	SR	SR	SR	SR
先端タイプ	ノーマル	ノーマル	ノーマル	ノーマル	ノーマル	ノーマル
D寸法公差	0/-0.01	0/-0.01	0/-0.01	0/-0.01	0/-0.01	0/-0.01

よく一緒に購入される商品

ミスミ
ピンポイントゲートブシュ -電鋳製/内径…0
通常価格(税別) : -
通常出荷日 : 6日目
ミスミ
ピンポイントゲートブシュ -SKH51/…4.7
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
ピンポイントゲートブシュ -超硬/内径S…4.3
通常価格(税別) : -
通常出荷日 : 5日目
ミスミ
ストレートコアピン -軸径(D)固定・全…4.3
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能
ミスミ
ストレートエジェクタピン -ハイス鋼SK…4.5
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能
ミスミ
ツバ付ピンポイントゲートブシュ -電鋳製…3.5
通常価格(税別) : -
通常出荷日 : 11日目～
ミスミ
ピンポイントゲートブシュ -超硬/内径S…4
通常価格(税別) : -
通常出荷日 : 5日目
ミスミ
ツバ付きピンポイントゲートブシュ -SK…5
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
ピンポイントゲートブシュ -SKH51/…4.4
通常価格(税別) : -
通常出荷日 : 3日目

電鋳ピンゲートカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プラ型用部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録
