ミスミ

ピンポイントゲートブシュ -電鋳製/内径テーパタイプ/B寸固定タイプ-

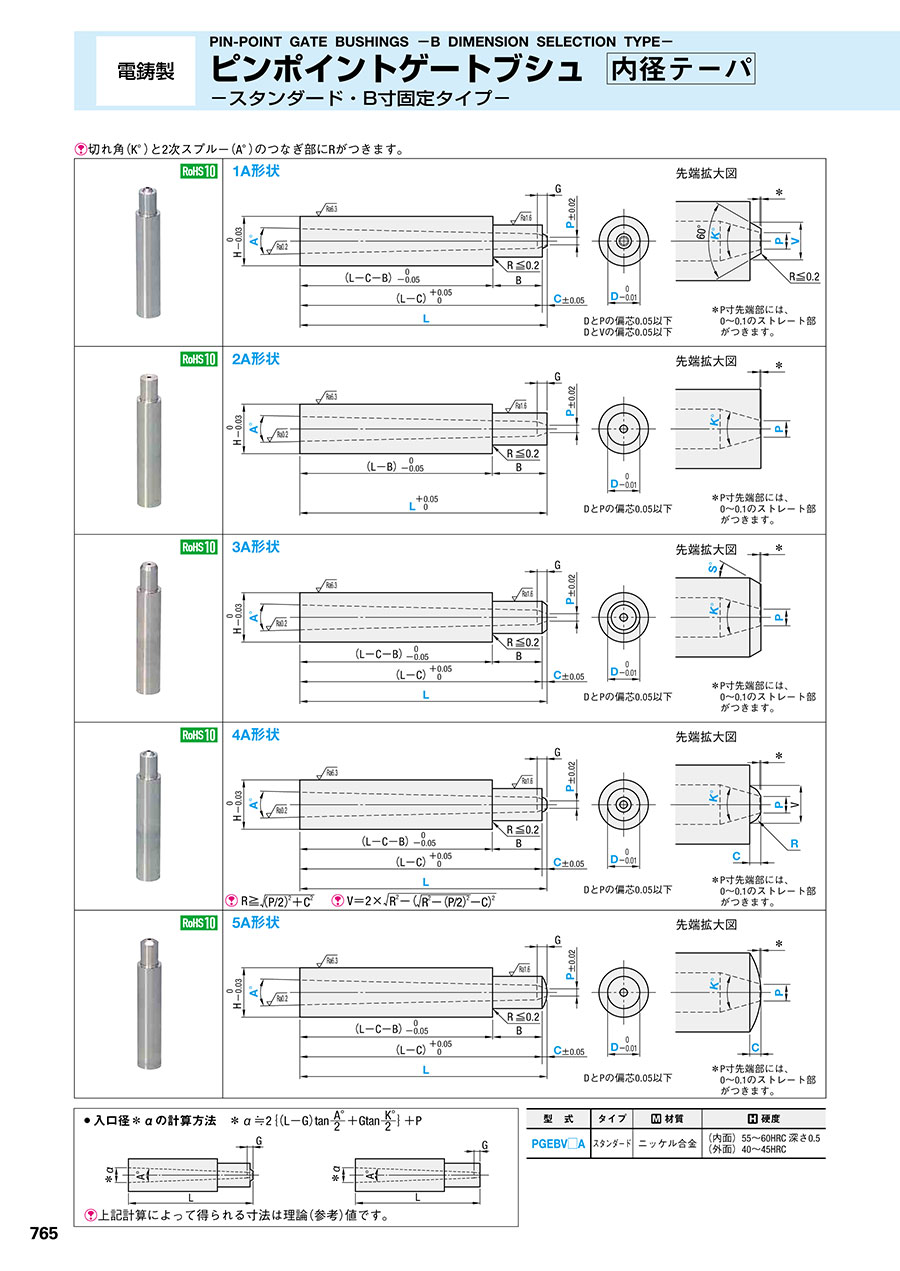

カタログ |P.765

通常単価(税別): -

税込単価: -

通常出荷日：11日目～16日目

電鋳製・内径テーパ・B寸固定タイプのピンポイントゲートブッシュです。

44.0

【納期変更】2020年8月1日より、ストーク対応不可になります。納期は下記の通りに変更致します。
～D4：11日目出荷、D5～D6：16日目出荷。
＊お急ぎの場合はハイス鋼PGHBVタイプをご検討ください。

よく一緒に見られています

ミスミ

ピンポイントゲートブシュ -電鋳製/内径SR/B寸指定タイプ-

通常出荷日：6 日目～

よく一緒に見られています

ミスミ

ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-

通常出荷日：6 日目～

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

切れ角（K°）と2次スプルー（A°）のつなぎ部にRがつきます。

外形図・製品仕様

※ P寸先端部には、0～0.1のストレート部がつきます。

上記計算によって得られる寸法は理論（参考）値です。

型式	タイプ	材質	硬度
PGEBV□A	スタンダード	ニッケル合金	（内面） 55～60HRC 深さ0.5 （外面） 40～45HRC

規格表

H	G	B	型式			L 0.01mm単位	P	A°	K°	C 0.1mm単位	V 0.1mm単位	S° 1°単位	R 0.1mm単位
H	G	B	Type	Shape	D	L 0.01mm単位	P	A°	K°	C 0.1mm単位	V 0.1mm単位	S° 1°単位	R 0.1mm単位
5	1.2	6	PGEBV （スタンダードタイプ）	1A 2A 3A 4A 5A	3	10.00～40.00	0.6 0.8	2 3	30 40	0.3～0.8	2.0～2.9	1～45	0.8～1.5
6	1.2	6			4	10.00～40.00	0.6 0.8 1.0 1.2			0.3～0.8	2.5～3.9		0.8～1.5
8	1.5	10			5	15.00～60.00	1.0 1.2 1.4			0.5～1.5	3.5～4.9		1.0～2.0
9	1.5	10			6	15.00～60.00	1.0 1.2 1.4			0.5～1.5	4.0～5.9	1～50	1.5～3.0
4A形状の場合、

注文例

出荷日

追加工

型番リスト

表示件数

型番

注文停止中

PGEBV1A3-[10-40/0.01]-P[0.6,0.8]-A[2,3]-[30,40]-C[0.3-0.8/0.1]-V[2-2.9/0.1]

注文停止中

PGEBV1A4-[10-40/0.01]-P[0.6,0.8,1,1.2]-A[2,3]-[30,40]-C[0.3-0.8/0.1]-V[2.5-3.9/0.1]

注文停止中

PGEBV1A5-[15-60/0.01]-P[1,1.2,1.4]-A[2,3]-[30,40]-C[0.5-1.5/0.1]-V[3.5-4.9/0.1]

注文停止中

PGEBV1A6-[15-60/0.01]-P[1,1.2,1.4]-A[2,3]-[30,40]-C[0.5-1.5/0.1]-V[4-5.9/0.1]

注文停止中

PGEBV2A3-[10-40/0.01]-P[0.6,0.8]-A[2,3]-[30,40]

注文停止中

PGEBV2A4-[10-40/0.01]-P[0.6,0.8,1,1.2]-A[2,3]-[30,40]

注文停止中

PGEBV2A5-[15-60/0.01]-P[1,1.2,1.4]-A[2,3]-[30,40]

注文停止中

PGEBV2A6-[15-60/0.01]-P[1,1.2,1.4]-A[2,3]-[30,40]

注文停止中

PGEBV3A3-[10-40/0.01]-P[0.6,0.8]-A[2,3]-[30,40]-C[0.3-0.8/0.1]-S[1-45/1]

注文停止中

PGEBV3A4-[10-40/0.01]-P[0.6,0.8,1,1.2]-A[2,3]-[30,40]-C[0.3-0.8/0.1]-S[1-45/1]

注文停止中

PGEBV3A5-[15-60/0.01]-P[1,1.2,1.4]-A[2,3]-[30,40]-C[0.5-1.5/0.1]-S[1-45/1]

注文停止中

PGEBV3A6-[15-60/0.01]-P[1,1.2,1.4]-A[2,3]-[30,40]-C[0.5-1.5/0.1]-S[1-50/1]

注文停止中

PGEBV4A3-[10-40/0.01]-P[0.6,0.8]-A[2,3]-[30,40]-C[0.3-0.8/0.1]-R[0.8-1.5/0.1]

注文停止中

PGEBV4A4-[10-40/0.01]-P[0.6,0.8,1,1.2]-A[2,3]-[30,40]-C[0.3-0.8/0.1]-R[0.8-1.5/0.1]

注文停止中

PGEBV4A5-[15-60/0.01]-P[1,1.2,1.4]-A[2,3]-[30,40]-C[0.5-1.5/0.1]-R[1-2/0.1]

注文停止中

PGEBV4A6-[15-60/0.01]-P[1,1.2,1.4]-A[2,3]-[30,40]-C[0.5-1.5/0.1]-R[1.5-3/0.1]

注文停止中

PGEBV5A3-[10-40/0.01]-P[0.6,0.8]-A[2,3]-[30,40]-C[0.3-0.8/0.1]

注文停止中

PGEBV5A4-[10-40/0.01]-P[0.6,0.8,1,1.2]-A[2,3]-[30,40]-C[0.3-0.8/0.1]

注文停止中

PGEBV5A5-[15-60/0.01]-P[1,1.2,1.4]-A[2,3]-[30,40]-C[0.5-1.5/0.1]

注文停止中

PGEBV5A6-[15-60/0.01]-P[1,1.2,1.4]-A[2,3]-[30,40]-C[0.5-1.5/0.1]

先端形状

D(外径)

(mm)

A(2次スプルー角度)

(°)

C(先端部長さ)

(mm)

K(切れ角)

(°)

L(全長)

(mm)

P(先端径)

(mm)

R(先端部R)

(mm)

S(先端部角度)

(°)

V(先端部径)

(mm)

RoHS?

最小発注数量

1A	3	2 ～ 3	0.3 ～ 0.8	30 ～ 40	10 ～ 40	0.6 ～ 0.8	-	-	2 ～ 2.9	10	1個
1A	4	2 ～ 3	0.3 ～ 0.8	30 ～ 40	10 ～ 40	0.6 ～ 1.2	-	-	2.5 ～ 3.9	10	1個
1A	5	2 ～ 3	0.5 ～ 1.5	30 ～ 40	15 ～ 60	1 ～ 1.4	-	-	3.5 ～ 4.9	10	1個
1A	6	2 ～ 3	0.5 ～ 1.5	30 ～ 40	15 ～ 60	1 ～ 1.4	-	-	4 ～ 5.9	10	1個
2A	3	2 ～ 3	-	30 ～ 40	10 ～ 40	0.6 ～ 0.8	-	-	-	10	1個
2A	4	2 ～ 3	-	30 ～ 40	10 ～ 40	0.6 ～ 1.2	-	-	-	10	1個
2A	5	2 ～ 3	-	30 ～ 40	15 ～ 60	1 ～ 1.4	-	-	-	10	1個
2A	6	2 ～ 3	-	30 ～ 40	15 ～ 60	1 ～ 1.4	-	-	-	10	1個
3A	3	2 ～ 3	0.3 ～ 0.8	30 ～ 40	10 ～ 40	0.6 ～ 0.8	-	1 ～ 45	-	10	1個
3A	4	2 ～ 3	0.3 ～ 0.8	30 ～ 40	10 ～ 40	0.6 ～ 1.2	-	1 ～ 45	-	10	1個
3A	5	2 ～ 3	0.5 ～ 1.5	30 ～ 40	15 ～ 60	1 ～ 1.4	-	1 ～ 45	-	10	1個
3A	6	2 ～ 3	0.5 ～ 1.5	30 ～ 40	15 ～ 60	1 ～ 1.4	-	1 ～ 50	-	10	1個
4A	3	2 ～ 3	0.3 ～ 0.8	30 ～ 40	10 ～ 40	0.6 ～ 0.8	0.8 ～ 1.5	-	-	10	1個
4A	4	2 ～ 3	0.3 ～ 0.8	30 ～ 40	10 ～ 40	0.6 ～ 1.2	0.8 ～ 1.5	-	-	10	1個
4A	5	2 ～ 3	0.5 ～ 1.5	30 ～ 40	15 ～ 60	1 ～ 1.4	1 ～ 2	-	-	10	1個
4A	6	2 ～ 3	0.5 ～ 1.5	30 ～ 40	15 ～ 60	1 ～ 1.4	1.5 ～ 3	-	-	10	1個
5A	3	2 ～ 3	0.3 ～ 0.8	30 ～ 40	10 ～ 40	0.6 ～ 0.8	-	-	-	10	1個
5A	4	2 ～ 3	0.3 ～ 0.8	30 ～ 40	10 ～ 40	0.6 ～ 1.2	-	-	-	10	1個
5A	5	2 ～ 3	0.5 ～ 1.5	30 ～ 40	15 ～ 60	1 ～ 1.4	-	-	-	10	1個
5A	6	2 ～ 3	0.5 ～ 1.5	30 ～ 40	15 ～ 60	1 ～ 1.4	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	11日目
- ( - )	11日目
- ( - )	16日目
- ( - )	16日目
- ( - )	11日目
- ( - )	11日目
- ( - )	16日目
- ( - )	16日目
- ( - )	11日目
- ( - )	11日目
- ( - )	16日目
- ( - )	16日目
- ( - )	11日目
- ( - )	11日目
- ( - )	16日目
- ( - )	16日目
- ( - )	11日目
- ( - )	11日目
- ( - )	16日目
- ( - )	16日目

詳細情報

基本情報

基本情報

電鋳製・内径テーパ・B寸固定タイプのピンポイントゲートブッシュです。

ご注意

【納期変更】2020年8月1日より、ストーク対応不可になります。納期は下記の通りに変更致します。
～D4：11日目出荷、D5～D6：16日目出荷。
＊お急ぎの場合はハイス鋼PGHBVタイプをご検討ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ピンポイントゲートブシュ -電鋳製/内径テーパタイプ/B寸固定タイプ-のレビュー

4平均満足度：4.02件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

プラ型の部品

満足度：4.02020/11/21

プラ型のピンゲートブッシュに使用しています。特にガラス入りの樹脂でもない限りこれで十分です。

0人が参考にしています。

金型に使用しています

満足度：4.02020/11/05

当社で設計を含めて製作している金型に使用しています。この部品は、客先からメンテナンス時に交換といった要望があった際に使っ...もっと読む

0人が参考にしています。

2件全て見る
