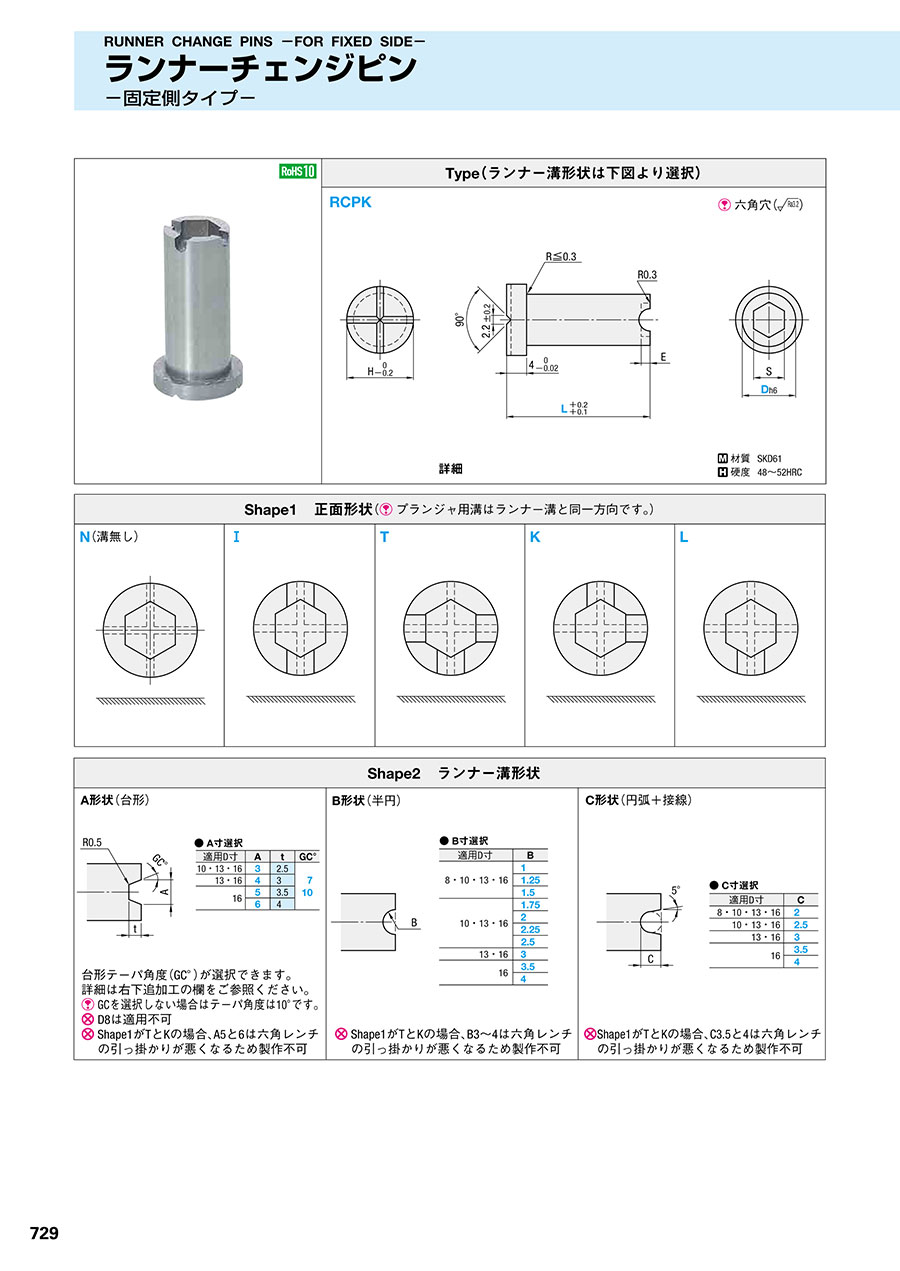

ランナーチェンジピン -固定側タイプ-

カタログ |P.729

通常単価(税別): -

税込単価: -

通常出荷日：2日目～3日目

固定側タイプのランナーチェンジピンです。材質はダイス鋼です。
