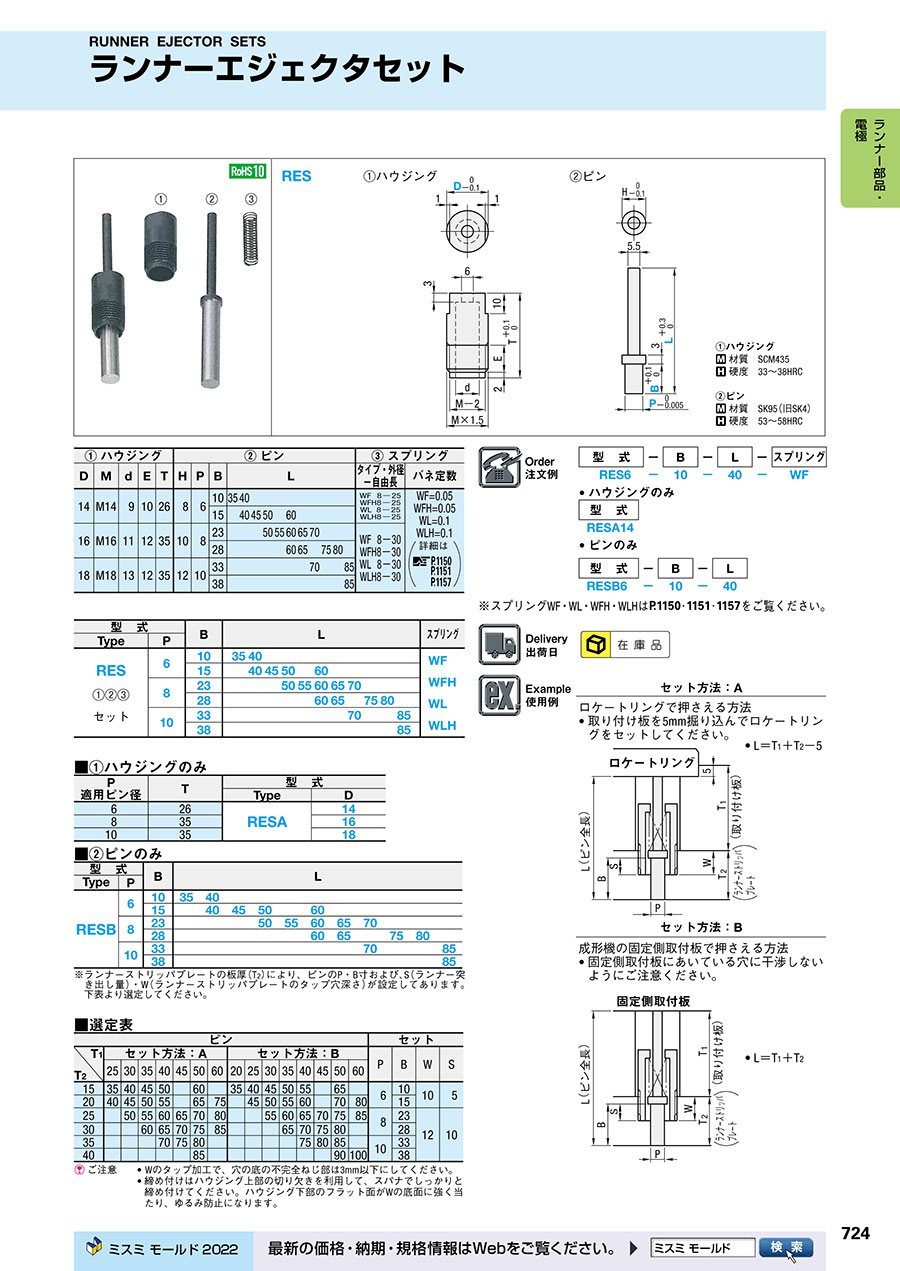

ランナーエジェクタセット

カタログ |P.724

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 900円～2,040円

税込単価: 990円～2,244円

ランナーエジェクタセットです。取り付けは、ロケートリングで押さえるか、成形機の...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

未確定：候補が93型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

（1）ハウジング
材質SCM435
硬度33～38HRC
（2）ピン
材質SK95 （旧SK4）
硬度53～58HRC

規格表

（1）ハウジング					（2）ピン														（3）スプリング
D	M	d	E	T	H	P	B	L											タイプ・外径 -自由長	バネ定数
14	M14	9	10	26	8	6	10	35	40										WF 8-25 WFH8-25 WL 8-25 WLH8-25	WF=0.05 WFH=0.05 WL=0.1 WLH=0.1 詳細は P.1150 P.1151 P.1157
14	M14	9	10	26	8	6	15		40	45	50		60						WF 8-25 WFH8-25 WL 8-25 WLH8-25
16	M16	11	12	35	10	8	23				50	55	60	65	70				WF 8-30 WFH8-30 WL 8-30 WLH8-30
16	M16	11	12	35	10	8	28						60	65		75	80
18	M18	13	12	35	12	10	33								70			85
18	M18	13	12	35	12	10	38											85

型式		B	L											スプリング
Type	P	B	L											スプリング
RES （1）（2）（3）セット	6	10	35	40										WF WFH WL WLH
	6	15		40	45	50		60
	8	23				50	55	60	65	70
	8	28						60	65		75	80
	10	33								70			85
	10	38											85

■（1）ハウジングのみ

P 適用ピン径	T	型式
P 適用ピン径	T	Type	D
6	26	RESA	14
8	35		16
10	35		18

■（2）ピンのみ

型式		B	L
Type	P	B	L
RESB	6	10	35	40
	6	15		40	45	50		60
	8	23				50	55	60	65	70
	8	28						60	65		75	80
	10	33								70			85
	10	38											85

※ランナーストリッパプレートの板厚（T2）により、ピンのP・B寸および、S（ランナー突き出し量）・W（ランナーストリッパプレートのタップ穴深さ）が設定してあります。下表より選定してください。

■選定表

ピン																セット
T1 T2	セット方法：A							セット方法：B								P	B	W	S
T1 T2	25	30	35	40	45	50	60	20	25	30	35	40	45	50	60	P	B	W	S
15	35	40	45	50		60		35	40	45	50	55		65		6	10	10	5
20	40	45	50	55		65	75		45	50	55	60		70	80	6	15	10	5
25		50	55	60	65	70	80			55	60	65	70	75	85	8	23	12	10
30			60	65	70	75	85				65	70	75	80		8	28
35				70	75	80						75	80	85		10	33
40						85								90	100	10	38

ご注意・Wのタップ加工で、穴の底の不完全ねじ部は3mm以下にしてください。
・締め付けはハウジング上部の切り欠きを利用して、スパナでしっかりと締め付けてください。ハウジング下部のフラット面がWの底面に強く当たり、ゆるみ防止になります。
