ランナーロックピン用カラー
未確定：候補が7型番あります。
商品情報
外形図・製品仕様
材質 S45C
硬度 48～52HRC
規格表
| ランナーロックピン径 （D） | D | d | 型 式 | |
|---|---|---|---|---|
| Type | No. | |||
| 2 | 7 | 4 | RLC （ツバ径ノーマルタイプ用） | 2 |
| 3 | 8 | 5 | 3 | |
| 4 | 9 | 6 | 4 | |
| 5 | 10 | 7 | 5 | |
| 6 | 12 | 8 | 6 | |
| 8 | 14 | 10 | 8 | |
| 10 | 17 | 13 | 10 | |
注文例
出荷日
関連情報
スクリュープラグを過度に締め込むとランナーロックピンが傾きかじりやツバ部の破損の原因となることがあります。
このカラーはそのようなトラブルを未然に防ぐためのものです。
■適用スクリュープラグ（固定カラーを使用する場合）
スクリュープラグの規格は P.1107をご参照ください。
| ランナーロックピン径D | ツバ径 | 固定カラーサイズ | 適用 スクリュープラグ | |
|---|---|---|---|---|
| ツバ径ノーマル | ツバ径ラージ | |||
| 2 | 2 | 4 | RLC 2 | MSW10 |
| 2.5 | - | 5 | RLC 3 | |
| 3 | - | 5 | RLC 3 | |
| 4 | 2.5・3 | 6 | RLC 4 | ※MSW12 |
| 5 | 4 | 7 | RLC 5 | ※MSW14 |
| 6 | 5 | 8 | RLC 6 | ※MSW16 |
| 8 | - | 10 | RLC 8 | ※MSW18 |
| 10 | - | 13 | RLC 10 | ※MSW20 |
※細目（Pitch1.5）

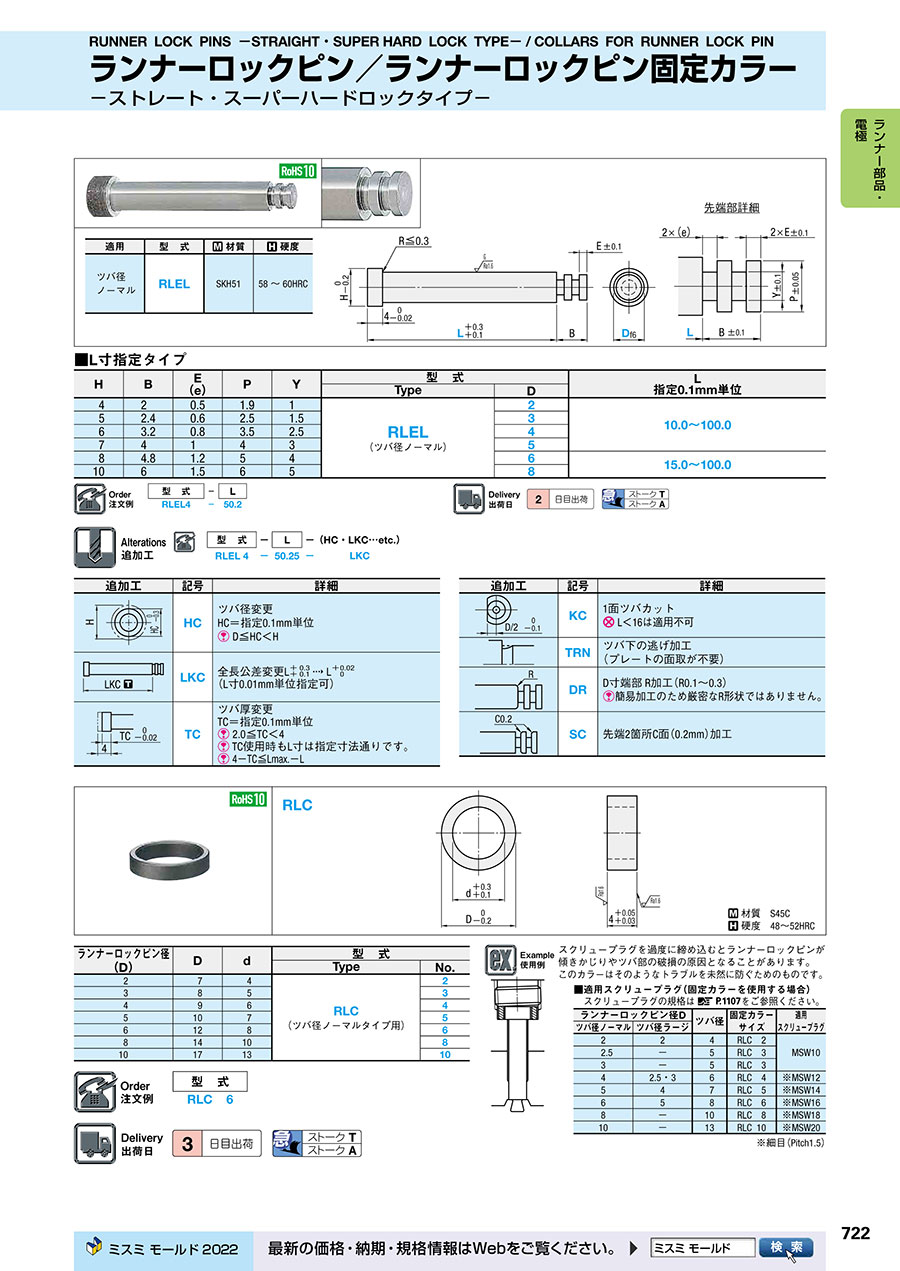

カタログ
ランナーロックピン用カラーのレビュー
プラスチック金型に
4
4.02022/11/15
プラスチック金型のランナーロックピンの締付け調整に使用しています。
このカラーを使うと組付けに過度に神経を使わなくて済む...もっと読む
0人が参考にしています。
調整
4
4.02021/03/15
ランナ−ロックの
深さ調整に
非常に重宝します
座ぐり加工せずにすむので
助かります
0人が参考にしています。
SWR
4
4.02020/11/28
こちらのバネは
非常にバランスがよく
かなりの頻度で購入します
ズットつかってます
0人が参考にしています。
かまし
4
4.02020/11/28
こちらかまして
高さ調整して
掘り込みのボス部
段差つかないようにしてます
0人が参考にしています。
高さ
4
4.02020/11/28
高さがあってないときなどは
こちらで寸法調整できます
在庫あると便利ですね
0人が参考にしています。
