H	B	P	Y	型式		指定0.1mm単位
H	B	P	Y	Type	D	L	S
4	2	1.5	1.0	RLKS （ツバ径ノーマル）	2	10.0～100.0	1.3～3.0
5	2	2.3	1.8		3		2.0～5.5
6	2.5	2.8	2.3		4		2.5～7.5
7	3	3.8	2.8		5		3.3～9.0
8	3	3.8	3.0		6	15.0～100.0	3.3～9.0
10	4	5.8	5.0		8	15.0～100.0	5.1～8.0
（※1）先端60°はS寸により変わります。

■L・P・Y寸指定タイプ

H		B	型式		指定0.1mm単位
RLKB	RLKG	B	Type	D	L	P	Y
4	4	2	RLKB （ツバ径ノーマル） RLKG （ツバ径ラージ）	2	10.0～100.0	0.9～1.9	0.8～1.8
5	6	2		3		0.9～2.9	0.8～2.8
6	7	2.5		4		1.1～3.9	1.0～3.8
7	8	3		5		1.3～4.9	1.2～4.8
8	9	3		6	15.0～100.0	1.6～5.9	1.5～5.8
10	11	4		8		2.1～7.9	2.0～7.8
13	15	5		10		2.6～9.9	2.5～9.8
P＞Y

■L・P・Y・B寸指定タイプ

H		型式		指定0.1mm単位
RLKBF	RLKGF	Type	D	L	P	Y	B
4	4	RLKBF （ツバ径ノーマル） RLKGF （ツバ径ラージ）	2	10.0～100.0	0.9～1.9	0.8～1.8	1.0～3.0
5	6		3		0.9～2.9	0.8～2.8	1.0～3.0
6	7		4		1.1～3.9	1.0～3.8	1.3～3.8
7	8		5		1.3～4.9	1.2～4.8	1.5～4.5
8	9		6	15.0～150.0	1.6～5.9	1.5～5.8	1.5～4.5
10	11		8		2.1～7.9	2.0～7.8	2.0～6.0
13	15		10		2.6～9.9	2.5～9.8	2.5～7.5
P＞Y

注文例

出荷日

追加工

型番リスト

表示件数

型番

RLKB2-[10-100/0.1]-P[0.9-1.9/0.1]-Y[0.8-1.8/0.1]

RLKB3-[10-100/0.1]-P[0.9-2.9/0.1]-Y[0.8-2.8/0.1]

RLKB4-[10-100/0.1]-P[1.1-3.9/0.1]-Y[1-3.8/0.1]

RLKB5-[10-100/0.1]-P[1.3-4.9/0.1]-Y[1.2-4.8/0.1]

RLKB6-[15-100/0.1]-P[1.6-5.9/0.1]-Y[1.5-5.8/0.1]

RLKB8-[20-100/0.1]-P[2.1-7.9/0.1]-Y[2-7.8/0.1]

RLKB10-[20-100/0.1]-P[2.6-9.9/0.1]-Y[2.5-9.8/0.1]

RLKBF2-[10-100/0.1]-P[0.9-1.9/0.1]-Y[0.8-1.8/0.1]-B[1-3/0.1]

RLKBF3-[10-100/0.1]-P[0.9-2.9/0.1]-Y[0.8-2.8/0.1]-B[1-3/0.1]

RLKBF4-[10-100/0.1]-P[1.1-3.9/0.1]-Y[1-3.8/0.1]-B[1.3-3.8/0.1]

RLKBF5-[10-100/0.1]-P[1.3-4.9/0.1]-Y[1.2-4.8/0.1]-B[1.5-4.5/0.1]

RLKBF6-[20-150/0.1]-P[1.6-5.9/0.1]-Y[1.5-5.8/0.1]-B[1.5-4.5/0.1]

RLKBF8-[20-150/0.1]-P[2.1-7.9/0.1]-Y[2-7.8/0.1]-B[2-6/0.1]

RLKBF10-[20-150/0.1]-P[2.6-9.9/0.1]-Y[2.5-9.8/0.1]-B[2.5-7.5/0.1]

RLKG2-[10-100/0.1]-P[0.9-1.9/0.1]-Y[0.8-1.8/0.1]

RLKG3-[10-100/0.1]-P[0.9-2.9/0.1]-Y[0.8-2.8/0.1]

RLKG4-[10-100/0.1]-P[1.1-3.9/0.1]-Y[1-3.8/0.1]

RLKG5-[10-100/0.1]-P[1.3-4.9/0.1]-Y[1.2-4.8/0.1]

RLKG6-[20-100/0.1]-P[1.6-5.9/0.1]-Y[1.5-5.8/0.1]

RLKG8-[20-100/0.1]-P[2.1-7.9/0.1]-Y[2-7.8/0.1]

RLKG10-[20-100/0.1]-P[2.6-9.9/0.1]-Y[2.5-9.8/0.1]

RLKGF2-[10-100/0.1]-P[0.9-1.9/0.1]-Y[0.8-1.8/0.1]-B[1-3/0.1]

RLKGF3-[10-100/0.1]-P[0.9-2.9/0.1]-Y[0.8-2.8/0.1]-B[1-3/0.1]

RLKGF4-[10-100/0.1]-P[1.1-3.9/0.1]-Y[1-3.8/0.1]-B[1.3-3.8/0.1]

RLKGF5-[10-100/0.1]-P[1.3-4.9/0.1]-Y[1.2-4.8/0.1]-B[1.5-4.5/0.1]

RLKGF6-[20-150/0.1]-P[1.6-5.9/0.1]-Y[1.5-5.8/0.1]-B[1.5-4.5/0.1]

RLKGF8-[20-150/0.1]-P[2.1-7.9/0.1]-Y[2-7.8/0.1]-B[2-6/0.1]

RLKGF10-[20-150/0.1]-P[2.6-9.9/0.1]-Y[2.5-9.8/0.1]-B[2.5-7.5/0.1]

RLKS2-[10-100/0.1]-S[1.3-3/0.1]

RLKS3-[10-100/0.1]-S[2-5.5/0.1]

RLKS4-[10-100/0.1]-S[2.5-7.5/0.1]

RLKS5-[10-100/0.1]-S[3.3-9/0.1]

RLKS6-[15-100/0.1]-S[3.3-9/0.1]

RLKS8-[15-100/0.1]-S[5.1-8/0.1]

ランナーロック径

(mm)

ツバ径

寸法指定タイプ

L(全長)

(mm)

B(先端部長さ)

(mm)

P(先端部径)

(mm)

S(先端円錐部長さ)

(mm)

Y(先端部径)

(mm)

RoHS?

最小発注数量

2	ノーマル	L/P/Y寸指定タイプ	10 ～ 100	-	0.9 ～ 1.9	-	0.8 ～ 1.8	10	1個
3	ノーマル	L/P/Y寸指定タイプ	10 ～ 100	-	0.9 ～ 2.9	-	0.8 ～ 2.8	10	1個
4	ノーマル	L/P/Y寸指定タイプ	10 ～ 100	-	1.1 ～ 3.9	-	1 ～ 3.8	10	1個
5	ノーマル	L/P/Y寸指定タイプ	10 ～ 100	-	1.3 ～ 4.9	-	1.2 ～ 4.8	10	1個
6	ノーマル	L/P/Y寸指定タイプ	15 ～ 100	-	1.6 ～ 5.9	-	1.5 ～ 5.8	10	1個
8	ノーマル	L/P/Y寸指定タイプ	20 ～ 100	-	2.1 ～ 7.9	-	2 ～ 7.8	10	1個
10	ノーマル	L/P/Y寸指定タイプ	20 ～ 100	-	2.6 ～ 9.9	-	2.5 ～ 9.8	10	1個
2	ノーマル	L/P/Y/B寸指定タイプ	10 ～ 100	1 ～ 3	0.9 ～ 1.9	-	0.8 ～ 1.8	10	1個
3	ノーマル	L/P/Y/B寸指定タイプ	10 ～ 100	1 ～ 3	0.9 ～ 2.9	-	0.8 ～ 2.8	10	1個
4	ノーマル	L/P/Y/B寸指定タイプ	10 ～ 100	1.3 ～ 3.8	1.1 ～ 3.9	-	1 ～ 3.8	10	1個
5	ノーマル	L/P/Y/B寸指定タイプ	10 ～ 100	1.5 ～ 4.5	1.3 ～ 4.9	-	1.2 ～ 4.8	10	1個
6	ノーマル	L/P/Y/B寸指定タイプ	20 ～ 150	1.5 ～ 4.5	1.6 ～ 5.9	-	1.5 ～ 5.8	10	1個
8	ノーマル	L/P/Y/B寸指定タイプ	20 ～ 150	2 ～ 6	2.1 ～ 7.9	-	2 ～ 7.8	10	1個
10	ノーマル	L/P/Y/B寸指定タイプ	20 ～ 150	2.5 ～ 7.5	2.6 ～ 9.9	-	2.5 ～ 9.8	10	1個
2	ラージ	L/P/Y寸指定タイプ	10 ～ 100	-	0.9 ～ 1.9	-	0.8 ～ 1.8	10	1個
3	ラージ	L/P/Y寸指定タイプ	10 ～ 100	-	0.9 ～ 2.9	-	0.8 ～ 2.8	10	1個
4	ラージ	L/P/Y寸指定タイプ	10 ～ 100	-	1.1 ～ 3.9	-	1 ～ 3.8	10	1個
5	ラージ	L/P/Y寸指定タイプ	10 ～ 100	-	1.3 ～ 4.9	-	1.2 ～ 4.8	10	1個
6	ラージ	L/P/Y寸指定タイプ	20 ～ 100	-	1.6 ～ 5.9	-	1.5 ～ 5.8	10	1個
8	ラージ	L/P/Y寸指定タイプ	20 ～ 100	-	2.1 ～ 7.9	-	2 ～ 7.8	10	1個
10	ラージ	L/P/Y寸指定タイプ	20 ～ 100	-	2.6 ～ 9.9	-	2.5 ～ 9.8	10	1個
2	ラージ	L/P/Y/B寸指定タイプ	10 ～ 100	1 ～ 3	0.9 ～ 1.9	-	0.8 ～ 1.8	10	1個
3	ラージ	L/P/Y/B寸指定タイプ	10 ～ 100	1 ～ 3	0.9 ～ 2.9	-	0.8 ～ 2.8	10	1個
4	ラージ	L/P/Y/B寸指定タイプ	10 ～ 100	1.3 ～ 3.8	1.1 ～ 3.9	-	1 ～ 3.8	10	1個
5	ラージ	L/P/Y/B寸指定タイプ	10 ～ 100	1.5 ～ 4.5	1.3 ～ 4.9	-	1.2 ～ 4.8	10	1個
6	ラージ	L/P/Y/B寸指定タイプ	20 ～ 150	1.5 ～ 4.5	1.6 ～ 5.9	-	1.5 ～ 5.8	10	1個
8	ラージ	L/P/Y/B寸指定タイプ	20 ～ 150	2 ～ 6	2.1 ～ 7.9	-	2 ～ 7.8	10	1個
10	ラージ	L/P/Y/B寸指定タイプ	20 ～ 150	2.5 ～ 7.5	2.6 ～ 9.9	-	2.5 ～ 9.8	10	1個
2	ノーマル	L寸指定タイプ	10 ～ 100	-	-	-	-	10	1個
3	ノーマル	L寸指定タイプ	10 ～ 100	-	-	-	-	10	1個
4	ノーマル	L寸指定タイプ	10 ～ 100	-	-	-	-	10	1個
5	ノーマル	L寸指定タイプ	10 ～ 100	-	-	-	-	10	1個
6	ノーマル	L寸指定タイプ	15 ～ 100	-	-	-	-	10	1個
8	ノーマル	L寸指定タイプ	20 ～ 100	-	-	-	-	10	1個
2	ノーマル	L/S寸指定タイプ	10 ～ 100	-	-	1.3 ～ 3	-	10	1個
3	ノーマル	L/S寸指定タイプ	10 ～ 100	-	-	2 ～ 5.5	-	10	1個
4	ノーマル	L/S寸指定タイプ	10 ～ 100	-	-	2.5 ～ 7.5	-	10	1個
5	ノーマル	L/S寸指定タイプ	10 ～ 100	-	-	3.3 ～ 9	-	10	1個
6	ノーマル	L/S寸指定タイプ	15 ～ 100	-	-	3.3 ～ 9	-	10	1個
8	ノーマル	L/S寸指定タイプ	15 ～ 100	-	-	5.1 ～ 8	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

詳細情報

基本情報

基本情報

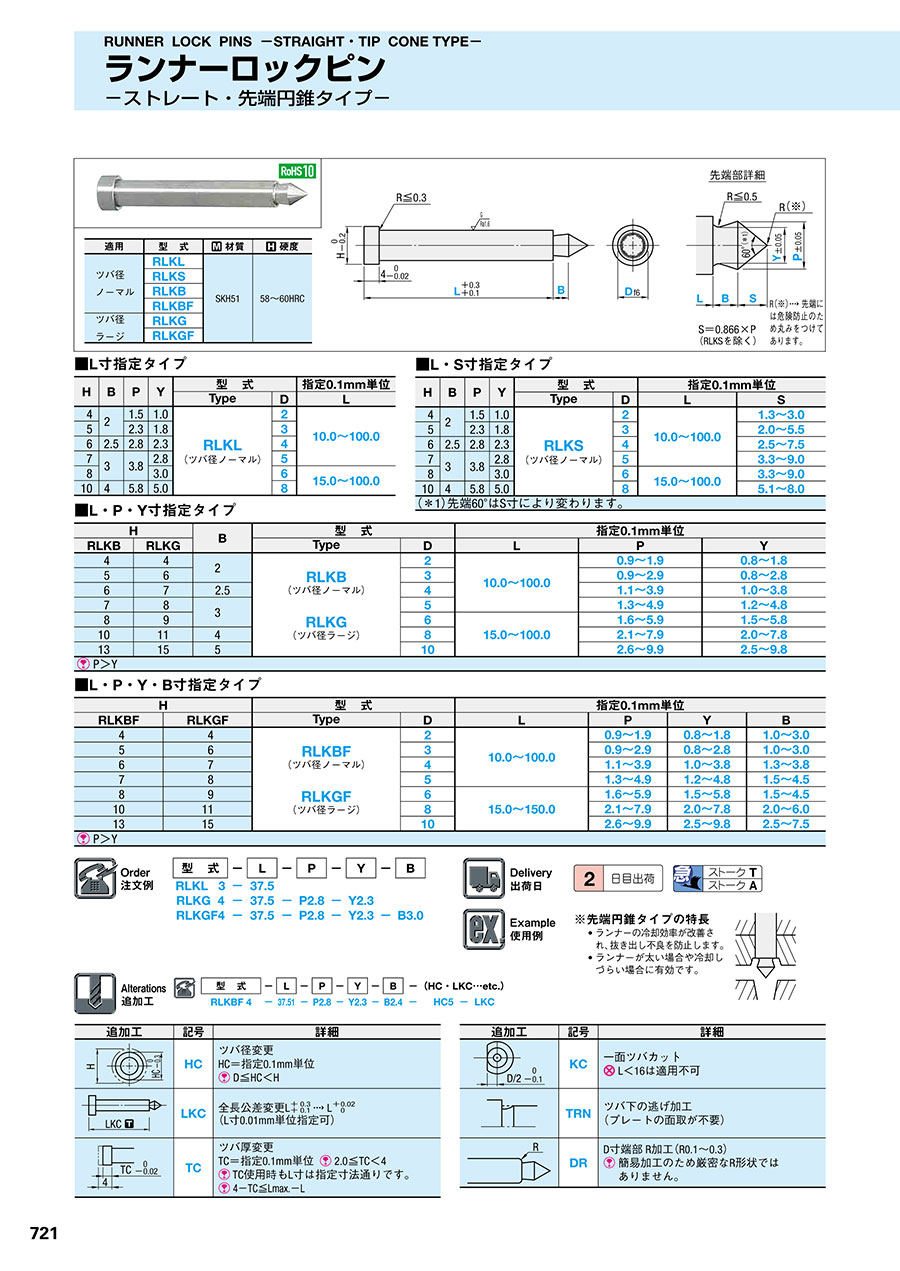

ストレート・先端円錐タイプのランナーロックピンです。ツバ径はノーマル、ラージが選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ランナーロックピン -ストレート/先端円錐タイプ-のレビュー

4.6平均満足度：4.63件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

指定

満足度：4.02020/11/28

客先指定により使用しました先端が高い分アンダ−効力がありぬけも考えてあります

1人が参考にしています。

成形型の改善

満足度：5.02020/04/20

寸法を細かくしてして注文出来るので品質改善の試作用に使ってます。納期も早く便利です。

1人が参考にしています。

ランナーロックピン径変更で・・・

満足度：5.02022/08/24

ランナーロックピンの穴が磨耗しバリ発生してしまいました。径を1サイズＵＰし修理完了です。バリエーションが有り助かります...もっと読む

0人が参考にしています。

3件全て見る
