ランナーロックピン -ストレート/導入部付タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ストレート・導入部付タイプのランナーロックピンです。ツバ径はノーマルです。
詳細情報を確認する未確定：候補が10型番あります。
商品情報
外形図・製品仕様
| 適用 | 型式 | 材質 | 硬度 |
|---|---|---|---|
| ツバ径 ノーマル | RLRSB | SKH51 | 58～60HRC |
| RLRSBF |
規格表
■L・P・Y寸指定タイプ
| H | B | E | D1 | 型 式 | 指定0.1mm単位 | |||
|---|---|---|---|---|---|---|---|---|
| Type | D | L | P | Y | ||||
| 4 | 2 | 0.5 | 1.8 | RLRSB （ツバ径ノーマル） | 2 | 10.0～100.0 | 0.9～1.8 | 0.8～1.7 |
| 5 | 2.8 | 3 | 0.9～2.8 | 0.8～2.7 | ||||
| 6 | 2.5 | 0.8 | 3.8 | 4 | 1.1～3.8 | 1.0～3.7 | ||
| 7 | 3 | 1 | 4.6 | 5 | 1.3～4.6 | 1.2～4.5 | ||
| 8 | 5.6 | 6 | 15.0～100.0 | 1.6～5.6 | 1.5～5.5 | |||
| P＞Y | ||||||||
■L・P・Y・B・E寸指定タイプ
| H | D1 | 型 式 | 指定0.1mm単位 | |||||
|---|---|---|---|---|---|---|---|---|
| Type | D | L | P | Y | B | E | ||
| 4 | 1.8 | RLRSBF （ツバ径ノーマル） | 2 | 10.0～100.0 | 0.9～1.8 | 0.8～1.7 | 1.5～3.0 | 0.5～1.0 |
| 5 | 2.8 | 3 | 0.9～2.8 | 0.8～2.7 | 1.5～3.0 | 0.5～1.0 | ||
| 6 | 3.8 | 4 | 1.1～3.8 | 1.0～3.7 | 1.5～3.8 | 0.5～1.0 | ||
| 7 | 4.6 | 5 | 1.3～4.6 | 1.2～4.5 | 1.5～4.5 | 0.5～1.0 | ||
| 8 | 5.6 | 6 | 15.0～100.0 | 1.6～5.6 | 1.5～5.5 | 1.5～4.5 | 0.5～1.0 | |
| P＞Y B≧E+1 | ||||||||
注文例
出荷日
追加工
関連情報
■導入部付タイプの特長
ロック部にストレート形状を設けることでランナー先端のエッジをなだらかにできます。
この形状は硬い樹脂やガラス繊維入り樹脂などの成形時に発生するランナーの欠落やチッピングの防止に有効です。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |

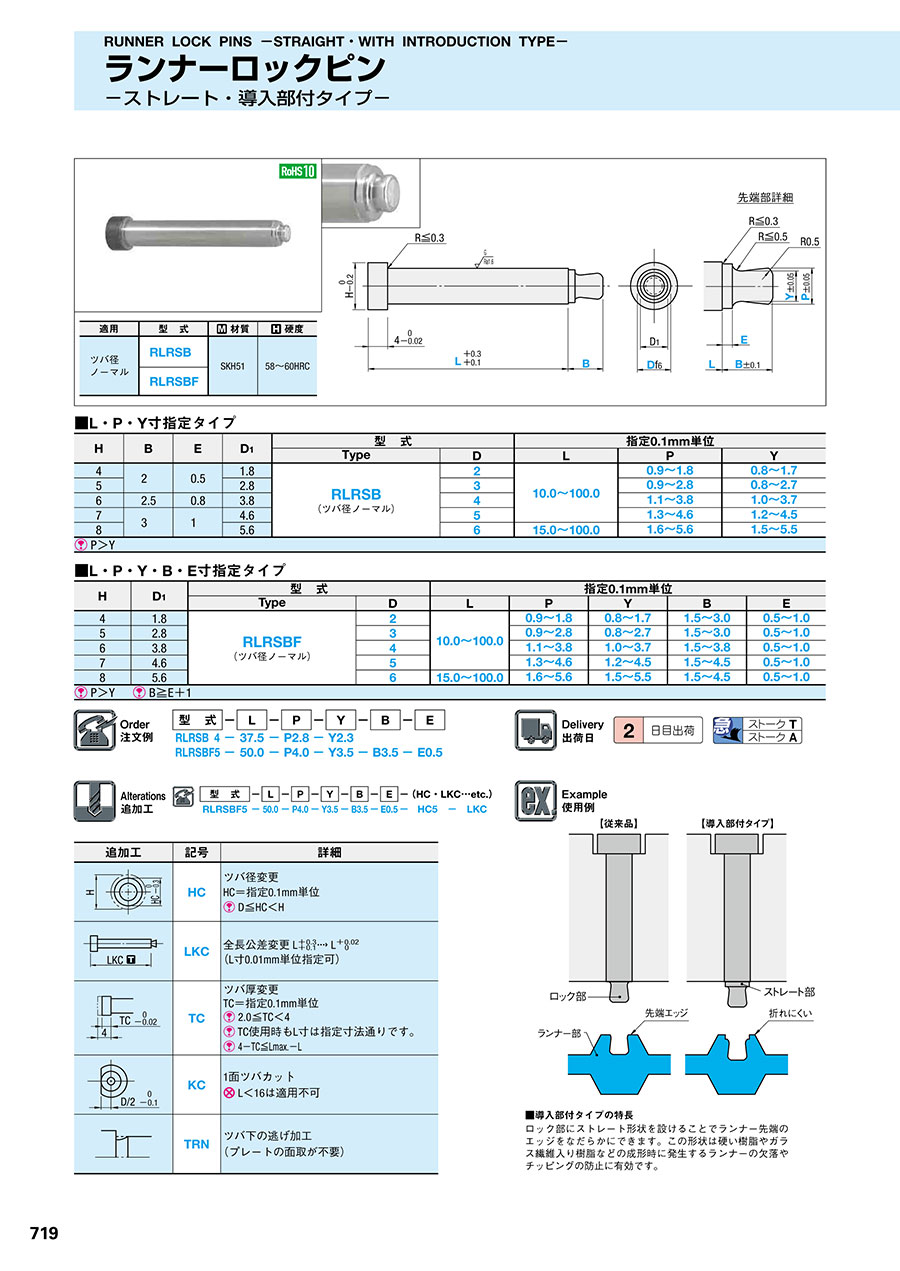

カタログ
ランナーロックピン -ストレート/導入部付タイプ-のレビュー
プラ金型
4
4.02022/05/30
品質は可もなく不可もなしです。普通につかえますのでよいです。日程もはやいので助かります。
0人が参考にしています。
金型部品
5
5.02021/08/03
射出成型の金型に使用しました。様々な商品ラインナップがあるので助かっております。またリピートしたいと思っています。
0人が参考にしています。
