ランナーロックピン -テーパ/ハードロックタイプ-
- 通常単価(税別)
- -
- 税込単価
- -
テーパ・ハードロックタイプのランナーロックピンです。ツバ径はノーマル、ラージが...
詳細情報を確認する未確定：候補が20型番あります。
商品情報
外形図・製品仕様
| 適用 | 型式 | 材質 | 硬度 |
|---|---|---|---|
| ツバ径 ノーマル | RHTB | SKH51 | 58～60HRC |
| RHTBF | |||
| ツバ径 ラージ | RHTG | ||
| RHTGF |
規格表
■L・P・Y・F寸指定タイプ
| H | B | E | V | G° | 型 式 | 指定0.1mm単位 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| RHTB | RHTG | Type | D | L | P | Y | F | ||||
| 6 | 7 | 2.5 | 1 | 3.0 | 5 | RHTB （ツバ径ノーマル） RHTG （ツバ径ラージ） | 4 | 20.0～100.0 | 1.5～2.4 | 1.0～1.9 | Y≦F＜V |
| 7 | 8 | 3 | 1.5 | 3.5 | 5 | 1.7～2.8 | 1.2～2.3 | ||||
| 8 | 9 | 4.0 | 6 | 25.0～100.0 | 2.0～3.3 | 1.5～2.8 | |||||
| 10 | 11 | 4 | 2 | 6.0 | 8 | 2.5～5.2 | 2.0～4.7 | ||||
| 13 | 15 | 5 | 2.5 | 8.0 | 10 | 3.0～7.0 | 2.5～6.5 | ||||
| P-Y≧0.5 | |||||||||||
■L・P・Y・F・B・E・V・G寸指定タイプ
| H | 型 式 | 指定0.1mm単位 | 指定1゜ 単位 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RHTBF | RHTGF | Type | D | L | P | Y | F | B | E | B-Emin. | V | G° |
| 6 | 7 | RHTBF （ツバ径ノーマル） RHTGF （ツバ径ラージ） | 4 | 20.0 ～ 100.0 | 1.5～3.8 | 1.0～3.4 | Y≦F＜V | 2.0～3.8 | 0.5～1.5 | 1.5 | 3.0～3.9 | 5～10 |
| 7 | 8 | 5 | 1.7～4.8 | 1.2～4.4 | 2.3～4.5 | 0.8～2.3 | 3.5～4.9 | |||||
| 8 | 9 | 6 | 25.0 ～ 150.0 | 2.0～5.8 | 1.5～5.4 | 4.0～5.9 | ||||||
| 10 | 11 | 8 | 2.5～7.8 | 2.0～7.4 | 3.0～6.0 | 1.0～3.0 | 2.0 | 6.0～7.9 | ||||
| 13 | 15 | 10 | 3.0～9.8 | 2.5～9.4 | 3.8～7.5 | 1.3～3.8 | 2.5 | 8.0～9.9 | ||||
| P-Y≧0.5 P＜V | ||||||||||||
注文例
出荷日
追加工
関連情報
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |

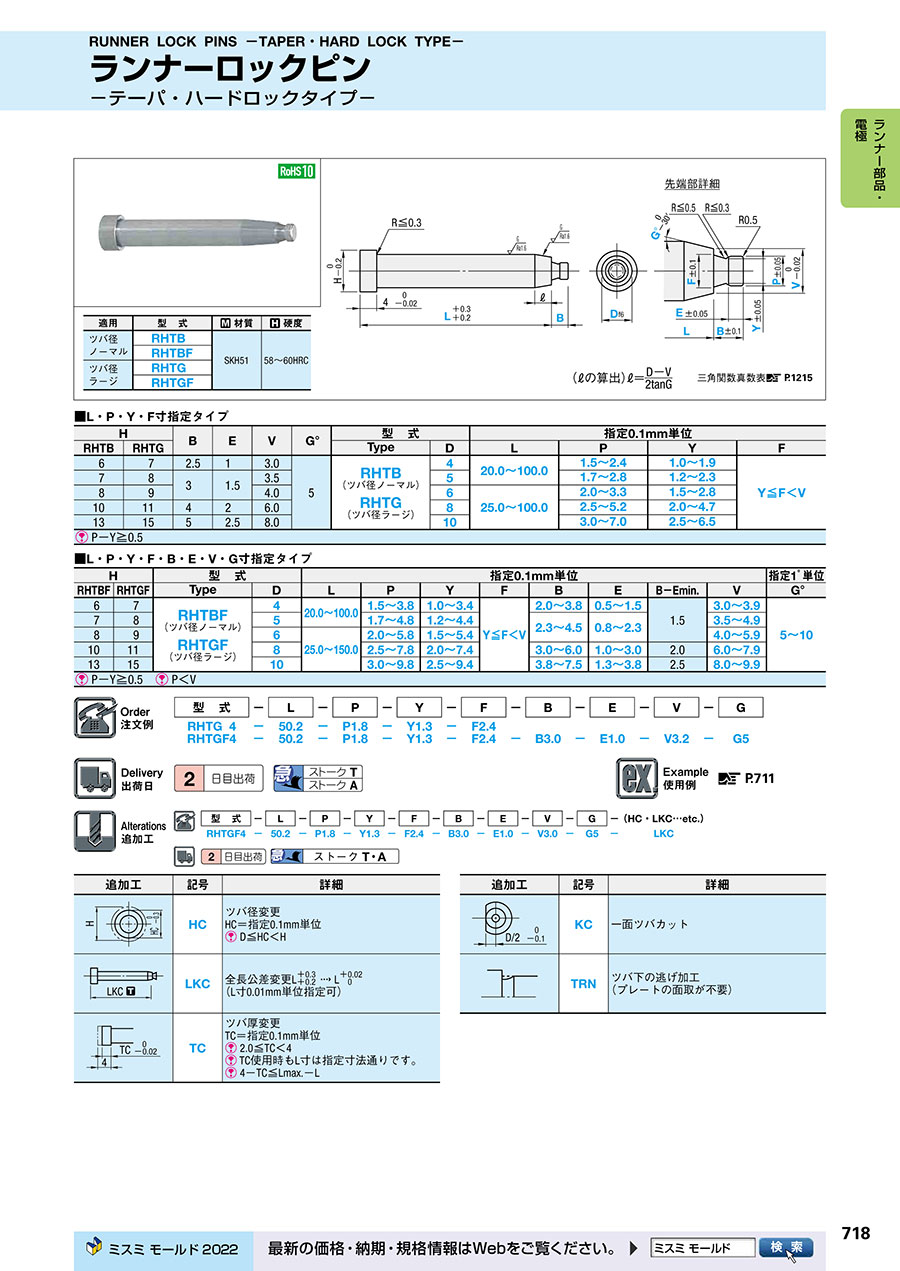

カタログ
ランナーロックピン -テーパ/ハードロックタイプ-のレビュー
プラ型
4
4.02022/05/30
使いやすいですし、寸法精度も問題なく使えます。。。
ただ。。。。。L寸をもう少し長いものを出してもらえるとGOODかな。
0人が参考にしています。
ストリッパ
4
4.02022/04/09
ストリッパタイプで
使用してます
角度になっているので
かじらず便利です
0人が参考にしています。
よくあるご質問（FAQ）
Qランナーロックピンのハードタイプと、普通のタイプの違いについて教えて下さい。
A
通常タイプに比べ、ハードタイプの方が樹脂に対する引っかかりが強くなります。軟らかい樹脂の場合、通常タイプでは抜けてしまう場合があり、ハードタイプをお勧めししております。
