H		B	V	G°	型式		指定0.1mm単位
RLTB	RLTG	B	V	G°	Type	D	L	P	Y
5	-	2	2.5	5	RLTB （ツバ径ノーマル） RLTG （ツバ径ラージ）	※3	20.0～100.0	0.9～2.1	0.8～2.0
6	7	2.5	3.0			4		1.1～2.4	1.0～2.3
7	8	3	3.5			5		1.3～2.8	1.2～2.7
8	9	3	4.0			6	25.0～100.0	1.6～3.3	1.5～3.2
10	11	4	6.0			8		2.1～5.2	2.0～5.1
13	15	5	8.0			10		2.6～7.0	2.5～6.9
P＞Y ※はRLTBのみの規格となります。

■L・P・Y・B・V・G寸指定タイプ

H		型式		指定0.1mm単位					指定1゜単位
RLTBF	RLTGF	Type	D	L	P	Y	B	V	G°
5	-	RLTBF （ツバ径ノーマル） RLTGF （ツバ径ラージ）	※3	20.0～100.0	0.9～2.1	0.8～2.0	0.8～3.0	2.5～2.9	5～10
6	7		4		1.1～2.4	1.0～2.3	1.3～3.8	3.0～3.9
7	8		5		1.3～2.8	1.2～2.7	1.5～4.5	3.5～4.9
8	9		6	25.0～150.0	1.6～3.3	1.5～3.2	1.5～4.5	4.0～5.9
10	11		8		2.1～5.2	2.0～5.1	2.0～6.0	6.0～7.9
13	15		10		2.6～7.0	2.5～6.9	2.5～7.5	8.0～9.9
P＞Y P＜V ※はRLTBFのみの規格となります。

注文例

出荷日

追加工

型番リスト

表示件数

型番

RLTB3-[20-100/0.1]-P[0.9-2.1/0.1]-Y[0.8-2/0.1]

RLTB4-[20-100/0.1]-P[1.1-2.4/0.1]-Y[1-2.3/0.1]

RLTB5-[20-100/0.1]-P[1.3-2.8/0.1]-Y[1.2-2.7/0.1]

RLTB6-[25-100/0.1]-P[1.6-3.3/0.1]-Y[1.5-3.2/0.1]

RLTB8-[25-100/0.1]-P[2.1-5.2/0.1]-Y[2-5.1/0.1]

RLTB10-[25-100/0.1]-P[2.6-7/0.1]-Y[2.5-6.9/0.1]

RLTBF3-[20-100/0.1]-P[0.9-2.1/0.1]-Y[0.8-2/0.1]-B[0.8-3/0.1]-V[2.5-2.9/0.1]-G[5-10/1]

RLTBF4-[20-100/0.1]-P[1.1-2.4/0.1]-Y[1-2.3/0.1]-B[1.3-3.8/0.1]-V[3-3.9/0.1]-G[5-10/1]

RLTBF5-[20-100/0.1]-P[1.3-2.8/0.1]-Y[1.2-2.7/0.1]-B[1.5-4.5/0.1]-V[3.5-4.9/0.1]-G[5-10/1]

RLTBF6-[25-150/0.1]-P[1.6-3.3/0.1]-Y[1.5-3.2/0.1]-B[1.5-4.5/0.1]-V[4-5.9/0.1]-G[5-10/1]

RLTBF8-[25-150/0.1]-P[2.1-5.2/0.1]-Y[2-5.1/0.1]-B[2-6/0.1]-V[6-7.9/0.1]-G[5-10/1]

RLTBF10-[25-150/0.1]-P[2.6-7/0.1]-Y[2.5-6.9/0.1]-B[2.5-7.5/0.1]-V[8-9.9/0.1]-G[5-10/1]

RLTG4-[20-100/0.1]-P[1.1-2.4/0.1]-Y[1-2.3/0.1]

RLTG5-[20-100/0.1]-P[1.3-2.8/0.1]-Y[1.2-2.7/0.1]

RLTG6-[25-100/0.1]-P[1.6-3.3/0.1]-Y[1.5-3.2/0.1]

RLTG8-[25-100/0.1]-P[2.1-5.2/0.1]-Y[2-5.1/0.1]

RLTG10-[25-100/0.1]-P[2.6-7/0.1]-Y[2.5-6.9/0.1]

RLTGF4-[20-100/0.1]-P[1.1-2.4/0.1]-Y[1-2.3/0.1]-B[1.3-3.8/0.1]-V[3-3.9/0.1]-G[5-10/1]

RLTGF5-[20-100/0.1]-P[1.3-2.8/0.1]-Y[1.2-2.7/0.1]-B[1.5-4.5/0.1]-V[3.5-4.9/0.1]-G[5-10/1]

RLTGF6-[25-150/0.1]-P[1.6-3.3/0.1]-Y[1.5-3.2/0.1]-B[1.5-4.5/0.1]-V[4-5.9/0.1]-G[5-10/1]

RLTGF8-[25-150/0.1]-P[2.1-5.2/0.1]-Y[2-5.1/0.1]-B[2-6/0.1]-V[6-7.9/0.1]-G[5-10/1]

RLTGF10-[25-150/0.1]-P[2.6-7/0.1]-Y[2.5-6.9/0.1]-B[2.5-7.5/0.1]-V[8-9.9/0.1]-G[5-10/1]

ランナーロック径

(mm)

ツバ径

寸法指定タイプ

L(全長)

(mm)

B(先端部長さ)

(mm)

G(テーパ角度)

(°)

P(先端部径)

(mm)

V(先端部径)

(mm)

Y(先端部径)

(mm)

RoHS?

最小発注数量

3	ノーマル	L/P/Y寸指定タイプ	20 ～ 100	-	-	0.9 ～ 2.1	-	0.8 ～ 2	10	1個
4	ノーマル	L/P/Y寸指定タイプ	20 ～ 100	-	-	1.1 ～ 2.4	-	1 ～ 2.3	10	1個
5	ノーマル	L/P/Y寸指定タイプ	20 ～ 100	-	-	1.3 ～ 2.8	-	1.2 ～ 2.7	10	1個
6	ノーマル	L/P/Y寸指定タイプ	25 ～ 100	-	-	1.6 ～ 3.3	-	1.5 ～ 3.2	10	1個
8	ノーマル	L/P/Y寸指定タイプ	25 ～ 100	-	-	2.1 ～ 5.2	-	2 ～ 5.1	10	1個
10	ノーマル	L/P/Y寸指定タイプ	25 ～ 100	-	-	2.6 ～ 7	-	2.5 ～ 6.9	10	1個
3	ノーマル	L/P/Y/B/V/G寸指定タイプ	20 ～ 100	0.8 ～ 3	5 ～ 10	0.9 ～ 2.1	2.5 ～ 2.9	0.8 ～ 2	10	1個
4	ノーマル	L/P/Y/B/V/G寸指定タイプ	20 ～ 100	1.3 ～ 3.8	5 ～ 10	1.1 ～ 2.4	3 ～ 3.9	1 ～ 2.3	10	1個
5	ノーマル	L/P/Y/B/V/G寸指定タイプ	20 ～ 100	1.5 ～ 4.5	5 ～ 10	1.3 ～ 2.8	3.5 ～ 4.9	1.2 ～ 2.7	10	1個
6	ノーマル	L/P/Y/B/V/G寸指定タイプ	25 ～ 150	1.5 ～ 4.5	5 ～ 10	1.6 ～ 3.3	4 ～ 5.9	1.5 ～ 3.2	10	1個
8	ノーマル	L/P/Y/B/V/G寸指定タイプ	25 ～ 150	2 ～ 6	5 ～ 10	2.1 ～ 5.2	6 ～ 7.9	2 ～ 5.1	10	1個
10	ノーマル	L/P/Y/B/V/G寸指定タイプ	25 ～ 150	2.5 ～ 7.5	5 ～ 10	2.6 ～ 7	8 ～ 9.9	2.5 ～ 6.9	10	1個
4	ラージ	L/P/Y寸指定タイプ	20 ～ 100	-	-	1.1 ～ 2.4	-	1 ～ 2.3	10	1個
5	ラージ	L/P/Y寸指定タイプ	20 ～ 100	-	-	1.3 ～ 2.8	-	1.2 ～ 2.7	10	1個
6	ラージ	L/P/Y寸指定タイプ	25 ～ 100	-	-	1.6 ～ 3.3	-	1.5 ～ 3.2	10	1個
8	ラージ	L/P/Y寸指定タイプ	25 ～ 100	-	-	2.1 ～ 5.2	-	2 ～ 5.1	10	1個
10	ラージ	L/P/Y寸指定タイプ	25 ～ 100	-	-	2.6 ～ 7	-	2.5 ～ 6.9	10	1個
4	ラージ	L/P/Y/B/V/G寸指定タイプ	20 ～ 100	1.3 ～ 3.8	5 ～ 10	1.1 ～ 2.4	3 ～ 3.9	1 ～ 2.3	10	1個
5	ラージ	L/P/Y/B/V/G寸指定タイプ	20 ～ 100	1.5 ～ 4.5	5 ～ 10	1.3 ～ 2.8	3.5 ～ 4.9	1.2 ～ 2.7	10	1個
6	ラージ	L/P/Y/B/V/G寸指定タイプ	25 ～ 150	1.5 ～ 4.5	5 ～ 10	1.6 ～ 3.3	4 ～ 5.9	1.5 ～ 3.2	10	1個
8	ラージ	L/P/Y/B/V/G寸指定タイプ	25 ～ 150	2 ～ 6	5 ～ 10	2.1 ～ 5.2	6 ～ 7.9	2 ～ 5.1	10	1個
10	ラージ	L/P/Y/B/V/G寸指定タイプ	25 ～ 150	2.5 ～ 7.5	5 ～ 10	2.6 ～ 7	8 ～ 9.9	2.5 ～ 6.9	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

詳細情報

基本情報

基本情報

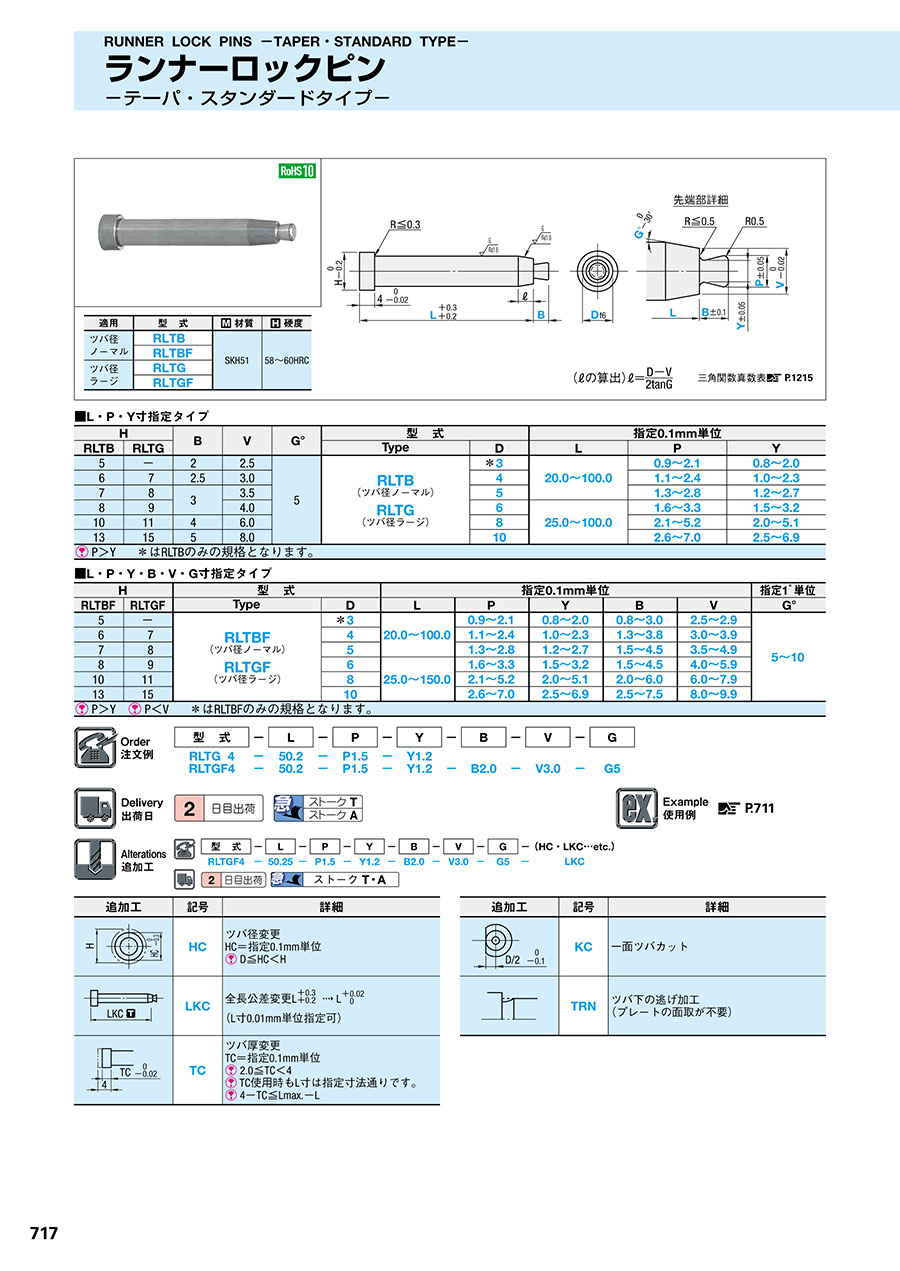

テーパ・スタンダードタイプのランナーロックピンです。ツバ径はノーマル、ラージが選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ランナーロックピン -テーパ/スタンダードタイプ-のレビュー

4.1平均満足度：4.19件のレビュー

星5
11%
星4
89%
星3
0%
星2
0%
星1
0%

プラ金型

満足度：4.02022/05/30

ダルマピンを固定したい場合はこちらのピンを頼みます。ただ・・・テーパーを加工するのが大変です・。

0人が参考にしています。

ストリッパ

満足度：4.02022/04/11

こちら製品がストリッパタイプですと非常にスプ－ルが固定にとられやすくこちら必要です

0人が参考にしています。

ストリッパ

満足度：4.02022/04/09

ZPのストリッパに使用しました問題なくスム－ズに動いたのでよかったです

0人が参考にしています。

ストリッパ

満足度：4.02022/04/09

ストリッパプレ－トタイプにて使用しました問題なかったです

0人が参考にしています。

プラスチック金型

満足度：4.02022/02/03

プラスチック金型のランナーロックピンに使用しています。細かく寸法指定ができるのでとても便利です。品質・コスパも良いと...もっと読む

0人が参考にしています。

9件全て見る

よくあるご質問（FAQ）

Qランナーロックピンのハードタイプと、普通のタイプの違いについて教えて下さい。

通常タイプに比べ、ハードタイプの方が樹脂に対する引っかかりが強くなります。軟らかい樹脂の場合、通常タイプでは抜けてしまう場合があり、ハードタイプをお勧めししております。
