            ランナーロックピン -ストレート/ハードロックタイプ-

            未確定:候補が84型番あります。
            • 単価(税別)
              -
            • 合計(税別)
              -
              (税込価格:-)
            • 出荷日
              -
              (参考出荷日:-)
            数量:

            商品情報

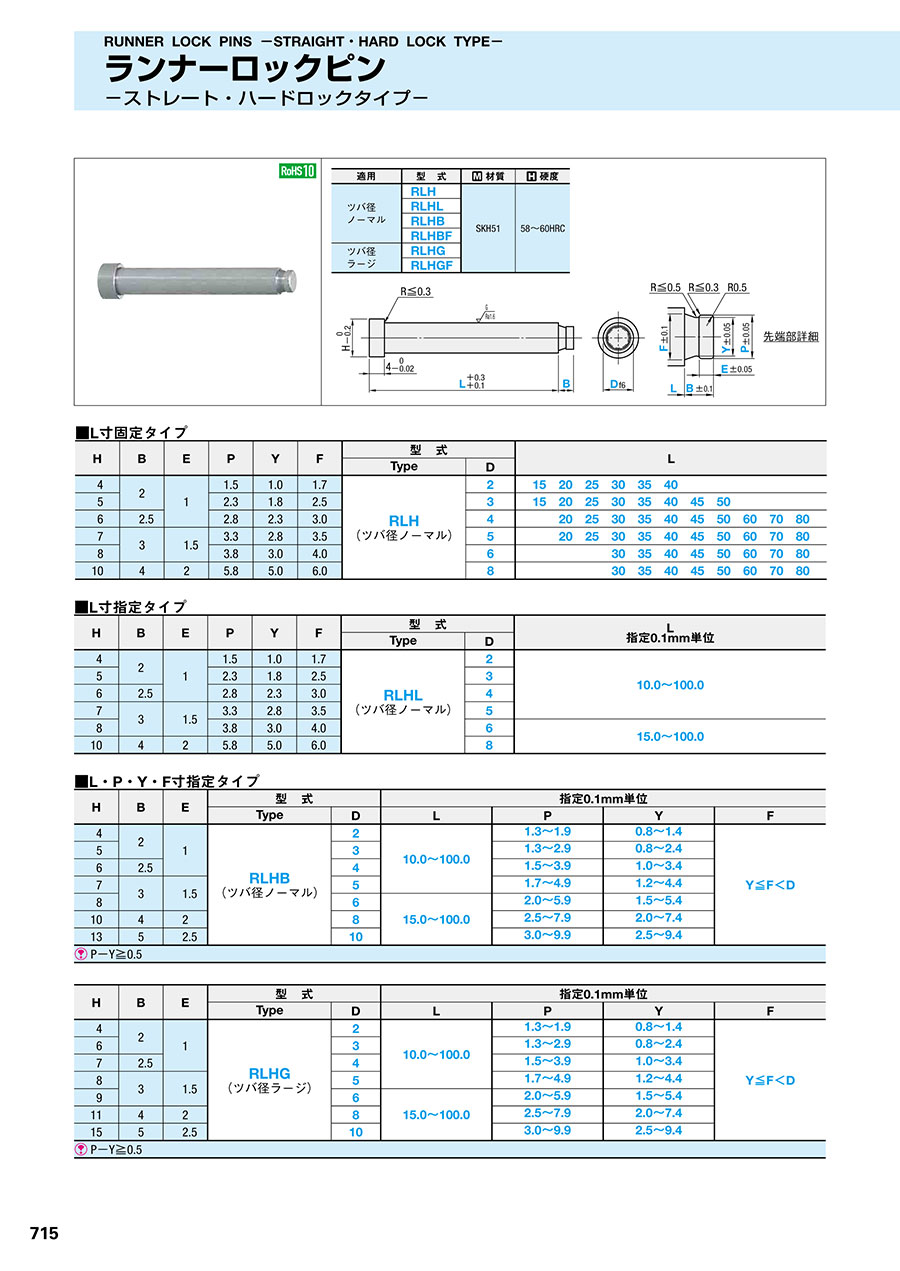

            外形図・製品仕様

            ランナーロックピン -ストレート/ハードロックタイプ-
            適用型式材質硬度
            ツバ径
            ノーマル
            RLHSKH5158~60HRC
            RLHL
            RLHB
            RLHBF
            ツバ径
            ラージ
            RLHG
            RLHGF

            規格表

            ■L寸固定タイプ

            HBEPYF型    式L
            TypeD
            4211.51.01.7RLH
            (ツバ径ノーマル)
            2152025303540
            52.31.82.531520253035404550
            62.52.82.33.04 20253035404550607080
            731.53.32.83.55 20253035404550607080
            83.83.04.06   3035404550607080
            10425.85.06.08   3035404550607080


            ■L寸指定タイプ

            HBEPYF型    式L
            指定0.1mm単位
            TypeD
            4211.51.01.7RLHL
            (ツバ径ノーマル)
            210.0~100.0
            52.31.82.53
            62.52.82.33.04
            7323.32.83.55
            83.83.04.0615.0~100.0
            10425.85.06.08


            ■L・P・Y・F寸指定タイプ

            HBE型    式指定0.1mm単位
            TypeDLPYF
            421RLHB
            (ツバ径ノーマル)
            210.0~100.01.3~1.90.8~1.4Y≦F<D
            531.3~2.90.8~2.4
            62.541.5~3.91.0~3.4
            731.551.7~4.91.2~4.4
            8615.0~100.02.0~5.91.5~5.4
            104282.5~7.92.0~7.4
            1352.5103.0~9.92.5~9.4
             P-Y≧0.5
            HBE型    式指定0.1mm単位
            TypeDLPYF
            421RLHG
            (ツバ径ラージ)
            210.0~100.01.3~1.90.8~1.4Y≦F<D
            631.3~2.90.8~2.4
            72.541.5~3.91.0~3.4
            831.551.7~4.91.2~4.4
            9615.0~100.02.0~5.91.5~5.4
            114282.5~7.92.0~7.4
            1552.5103.0~9.92.5~9.4
             P-Y≧0.5


            ■L・P・Y・F・B・E寸指定タイプ

            H型    式指定0.1mm単位B-Emin.
            TypeDLPYFBE
            4RLHBF
            (ツバ径ノーマル)
            210.0~100.01.3~1.90.8~1.4Y≦F<D1.5~3.00.5~1.51.0
            531.3~2.90.8~2.4
            641.5~3.91.0~3.41.8~3.81.5
            751.7~4.91.2~4.42.3~4.50.8~2.3
            8615.0~150.02.0~5.91.5~5.4
            1082.5~7.92.0~7.43.0~6.01.0~3.02.0
            13103.0~9.92.5~9.43.8~7.51.3~3.82.5
             P-Y≧0.5
            H型    式指定0.1mm単位B-Emin.
            TypeDLPYFBE
            4RLHGF
            (ツバ径ラージ)
            210.0~100.01.3~1.90.8~1.4Y≦F<D1.5~3.00.5~1.51.0
            631.3~2.90.8~2.4
            741.5~3.91.0~3.41.8~3.81.5
            851.7~4.91.2~4.42.3~4.50.8~2.3
            9615.0~150.02.0~5.91.5~5.4
            1182.5~7.92.0~7.43.0~6.01.0~3.02.0
            15103.0~9.92.5~9.43.8~7.51.3~3.82.5
             P-Y≧0.5

            注文例

            ランナーロックピン -ストレート/ハードロックタイプ-

            出荷日

            ランナーロックピン -ストレート/ハードロックタイプ-

            追加工

            ランナーロックピン -ストレート/ハードロックタイプ-

            型番リスト

            表示件数

            ランナーロック径

            (mm)

            ツバ径

            寸法指定タイプ

            L(全長)

            (mm)

            B(先端部長さ)

            (mm)

            E(先端部幅)

            (mm)

            F(先端部径)

            (mm)

            P(先端部径)

            (mm)

            Y(先端部径)

            (mm)

            RoHS?最小発注数量
            2
            ノーマル
            L寸固定タイプ
            15
            -
            -
            -
            -
            -
            10
            1個
            2
            ノーマル
            L寸固定タイプ
            20
            -
            -
            -
            -
            -
            10
            1個
            2
            ノーマル
            L寸固定タイプ
            25
            -
            -
            -
            -
            -
            10
            1個
            2
            ノーマル
            L寸固定タイプ
            30
            -
            -
            -
            -
            -
            10
            1個
            2
            ノーマル
            L寸固定タイプ
            35
            -
            -
            -
            -
            -
            10
            1個
            2
            ノーマル
            L寸固定タイプ
            40
            -
            -
            -
            -
            -
            10
            1個
            3
            ノーマル
            L寸固定タイプ
            15
            -
            -
            -
            -
            -
            10
            1個
            3
            ノーマル
            L寸固定タイプ
            20
            -
            -
            -
            -
            -
            10
            1個
            3
            ノーマル
            L寸固定タイプ
            25
            -
            -
            -
            -
            -
            10
            1個
            3
            ノーマル
            L寸固定タイプ
            30
            -
            -
            -
            -
            -
            10
            1個
            3
            ノーマル
            L寸固定タイプ
            35
            -
            -
            -
            -
            -
            10
            1個
            3
            ノーマル
            L寸固定タイプ
            40
            -
            -
            -
            -
            -
            10
            1個
            3
            ノーマル
            L寸固定タイプ
            45
            -
            -
            -
            -
            -
            10
            1個
            3
            ノーマル
            L寸固定タイプ
            50
            -
            -
            -
            -
            -
            10
            1個
            4
            ノーマル
            L寸固定タイプ
            20
            -
            -
            -
            -
            -
            10
            1個
            4
            ノーマル
            L寸固定タイプ
            25
            -
            -
            -
            -
            -
            10
            1個
            4
            ノーマル
            L寸固定タイプ
            30
            -
            -
            -
            -
            -
            10
            1個
            4
            ノーマル
            L寸固定タイプ
            35
            -
            -
            -
            -
            -
            10
            1個
            4
            ノーマル
            L寸固定タイプ
            40
            -
            -
            -
            -
            -
            10
            1個
            4
            ノーマル
            L寸固定タイプ
            45
            -
            -
            -
            -
            -
            10
            1個
            4
            ノーマル
            L寸固定タイプ
            50
            -
            -
            -
            -
            -
            10
            1個
            4
            ノーマル
            L寸固定タイプ
            60
            -
            -
            -
            -
            -
            10
            1個
            4
            ノーマル
            L寸固定タイプ
            70
            -
            -
            -
            -
            -
            10
            1個
            4
            ノーマル
            L寸固定タイプ
            80
            -
            -
            -
            -
            -
            10
            1個
            5
            ノーマル
            L寸固定タイプ
            20
            -
            -
            -
            -
            -
            10
            1個
            5
            ノーマル
            L寸固定タイプ
            25
            -
            -
            -
            -
            -
            10
            1個
            5
            ノーマル
            L寸固定タイプ
            30
            -
            -
            -
            -
            -
            10
            1個
            5
            ノーマル
            L寸固定タイプ
            35
            -
            -
            -
            -
            -
            10
            1個
            5
            ノーマル
            L寸固定タイプ
            40
            -
            -
            -
            -
            -
            10
            1個
            5
            ノーマル
            L寸固定タイプ
            45
            -
            -
            -
            -
            -
            10
            1個
            5
            ノーマル
            L寸固定タイプ
            50
            -
            -
            -
            -
            -
            10
            1個
            5
            ノーマル
            L寸固定タイプ
            60
            -
            -
            -
            -
            -
            10
            1個
            5
            ノーマル
            L寸固定タイプ
            70
            -
            -
            -
            -
            -
            10
            1個
            5
            ノーマル
            L寸固定タイプ
            80
            -
            -
            -
            -
            -
            10
            1個
            6
            ノーマル
            L寸固定タイプ
            30
            -
            -
            -
            -
            -
            10
            1個
            6
            ノーマル
            L寸固定タイプ
            35
            -
            -
            -
            -
            -
            10
            1個
            6
            ノーマル
            L寸固定タイプ
            40
            -
            -
            -
            -
            -
            10
            1個
            6
            ノーマル
            L寸固定タイプ
            45
            -
            -
            -
            -
            -
            10
            1個
            6
            ノーマル
            L寸固定タイプ
            50
            -
            -
            -
            -
            -
            10
            1個
            6
            ノーマル
            L寸固定タイプ
            60
            -
            -
            -
            -
            -
            10
            1個
            6
            ノーマル
            L寸固定タイプ
            70
            -
            -
            -
            -
            -
            10
            1個
            6
            ノーマル
            L寸固定タイプ
            80
            -
            -
            -
            -
            -
            10
            1個
            8
            ノーマル
            L寸固定タイプ
            30
            -
            -
            -
            -
            -
            10
            1個
            8
            ノーマル
            L寸固定タイプ
            35
            -
            -
            -
            -
            -
            10
            1個
            8
            ノーマル
            L寸固定タイプ
            40
            -
            -
            -
            -
            -
            10
            1個
            8
            ノーマル
            L寸固定タイプ
            45
            -
            -
            -
            -
            -
            10
            1個
            8
            ノーマル
            L寸固定タイプ
            50
            -
            -
            -
            -
            -
            10
            1個
            8
            ノーマル
            L寸固定タイプ
            60
            -
            -
            -
            -
            -
            10
            1個
            8
            ノーマル
            L寸固定タイプ
            70
            -
            -
            -
            -
            -
            10
            1個
            8
            ノーマル
            L寸固定タイプ
            80
            -
            -
            -
            -
            -
            10
            1個
            2
            ノーマル
            L/P/Y/F寸指定タイプ
            10 ~ 100
            -
            -
            0.8 ~ 1.9
            0.9 ~ 1.9
            0.8 ~ 1.8
            10
            1個
            3
            ノーマル
            L/P/Y/F寸指定タイプ
            10 ~ 100
            -
            -
            0.8 ~ 2.9
            0.9 ~ 2.9
            0.8 ~ 2.8
            10
            1個
            4
            ノーマル
            L/P/Y/F寸指定タイプ
            10 ~ 100
            -
            -
            1 ~ 3.9
            1.1 ~ 3.9
            1 ~ 3.8
            10
            1個
            5
            ノーマル
            L/P/Y/F寸指定タイプ
            10 ~ 100
            -
            -
            1.2 ~ 4.9
            1.3 ~ 4.9
            1.2 ~ 4.8
            10
            1個
            6
            ノーマル
            L/P/Y/F寸指定タイプ
            15 ~ 100
            -
            -
            1.5 ~ 5.9
            1.6 ~ 5.9
            1.5 ~ 5.8
            10
            1個
            8
            ノーマル
            L/P/Y/F寸指定タイプ
            15 ~ 100
            -
            -
            2 ~ 7.9
            2.1 ~ 7.9
            2 ~ 7.8
            10
            1個
            10
            ノーマル
            L/P/Y/F寸指定タイプ
            15 ~ 100
            -
            -
            2.5 ~ 9.9
            2.6 ~ 9.9
            2.5 ~ 9.8
            10
            1個
            2
            ノーマル
            L/P/Y/F/B/E寸指定タイプ
            10 ~ 100
            1.5 ~ 3
            0.5 ~ 1.5
            0.8 ~ 1.9
            1.3 ~ 1.9
            0.8 ~ 1.4
            10
            1個
            3
            ノーマル
            L/P/Y/F/B/E寸指定タイプ
            10 ~ 100
            1.5 ~ 3
            0.5 ~ 1.5
            0.8 ~ 2.9
            1.3 ~ 2.9
            0.8 ~ 2.4
            10
            1個
            4
            ノーマル
            L/P/Y/F/B/E寸指定タイプ
            10 ~ 100
            1.8 ~ 3.8
            0.5 ~ 1.5
            1 ~ 3.9
            1.5 ~ 3.9
            1 ~ 3.4
            10
            1個
            通常単価(税別) (税込単価)
            通常出荷日
            440
            ( 484 )
            在庫品1日目当日出荷可能
            440
            ( 484 )
            在庫品1日目当日出荷可能
            440
            ( 484 )
            在庫品1日目当日出荷可能
            440
            ( 484 )
            在庫品1日目当日出荷可能
            440
            ( 484 )
            在庫品1日目当日出荷可能
            440
            ( 484 )
            在庫品1日目当日出荷可能
            440
            ( 484 )
            在庫品1日目当日出荷可能
            440
            ( 484 )
            在庫品1日目当日出荷可能
            440
            ( 484 )
            在庫品1日目当日出荷可能
            440
            ( 484 )
            在庫品1日目当日出荷可能
            440
            ( 484 )
            在庫品1日目当日出荷可能
            440
            ( 484 )
            在庫品1日目当日出荷可能
            440
            ( 484 )
            在庫品1日目当日出荷可能
            440
            ( 484 )
            在庫品1日目当日出荷可能
            450
            ( 495 )
            在庫品1日目当日出荷可能
            450
            ( 495 )
            在庫品1日目当日出荷可能
            450
            ( 495 )
            在庫品1日目当日出荷可能
            450
            ( 495 )
            在庫品1日目当日出荷可能
            450
            ( 495 )
            在庫品1日目当日出荷可能
            450
            ( 495 )
            在庫品1日目当日出荷可能
            450
            ( 495 )
            在庫品1日目当日出荷可能
            450
            ( 495 )
            在庫品1日目当日出荷可能
            450
            ( 495 )
            在庫品1日目当日出荷可能
            450
            ( 495 )
            在庫品1日目当日出荷可能
            500
            ( 550 )
            在庫品1日目当日出荷可能
            500
            ( 550 )
            在庫品1日目当日出荷可能
            500
            ( 550 )
            在庫品1日目当日出荷可能
            500
            ( 550 )
            在庫品1日目当日出荷可能
            500
            ( 550 )
            在庫品1日目当日出荷可能
            500
            ( 550 )
            在庫品1日目当日出荷可能
            500
            ( 550 )
            在庫品1日目当日出荷可能
            500
            ( 550 )
            在庫品1日目当日出荷可能
            500
            ( 550 )
            在庫品1日目当日出荷可能
            500
            ( 550 )
            在庫品1日目当日出荷可能
            550
            ( 605 )
            在庫品1日目当日出荷可能
            550
            ( 605 )
            在庫品1日目当日出荷可能
            550
            ( 605 )
            在庫品1日目当日出荷可能
            550
            ( 605 )
            在庫品1日目当日出荷可能
            550
            ( 605 )
            在庫品1日目当日出荷可能
            550
            ( 605 )
            在庫品1日目当日出荷可能
            550
            ( 605 )
            在庫品1日目当日出荷可能
            550
            ( 605 )
            在庫品1日目当日出荷可能
            610
            ( 671 )
            在庫品1日目当日出荷可能
            610
            ( 671 )
            在庫品1日目当日出荷可能
            610
            ( 671 )
            在庫品1日目当日出荷可能
            610
            ( 671 )
            在庫品1日目当日出荷可能
            610
            ( 671 )
            在庫品1日目当日出荷可能
            610
            ( 671 )
            在庫品1日目当日出荷可能
            610
            ( 671 )
            在庫品1日目当日出荷可能
            610
            ( 671 )
            在庫品1日目当日出荷可能
            -
            ( - )
            2日目
            -
            ( - )
            2日目
            -
            ( - )
            2日目
            -
            ( - )
            2日目
            -
            ( - )
            2日目
            -
            ( - )
            2日目
            -
            ( - )
            2日目
            -
            ( - )
            2日目
            -
            ( - )
            2日目
            -
            ( - )
            2日目

            詳細情報

            基本情報

            ストレート・ハードロックタイプのランナーロックピンです。一部商品は当日出荷が可能です。

            • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
