ランナーロックピン -ストレート/スタンダードタイプ-

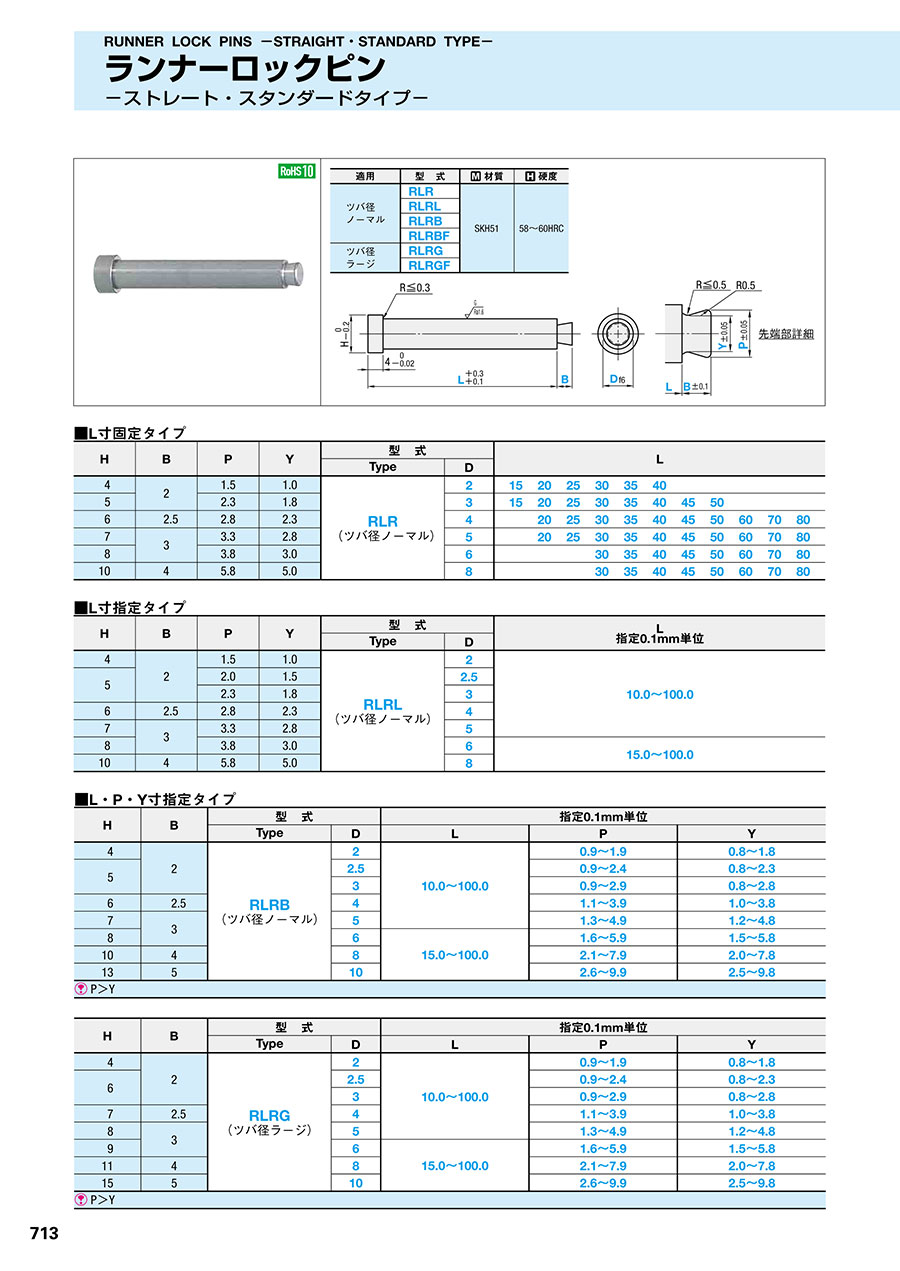

カタログ |P.713

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（37件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ランナーロックピン用カラー

4.1

通常価格(税別)： 150円 (税込価格：165円)

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ランナーロックピン -ストレート/ハードロックタイプ-

4.3

通常価格(税別)： 440円 (税込価格：484円)

通常出荷日：在庫品1日目

ストレート・スタンダードタイプのランナーロックピンです。一部商品は当日出荷が可...

詳細情報を確認する

商品名
ランナーロックピン
先端合わせ形状
ストレートタイプ
先端形状
スタンダード

無料3D-CADライブラリー申し込み受付中

未確定：候補が89型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

適用	型式	材質	硬度
ツバ径ノーマル	RLR	SKH51	58～60HRC
	RLRL
	RLRB
	RLRBF
ツバ径ラージ	RLRG
ツバ径ラージ	RLRGF

規格表

■L寸固定タイプ

H	B	P	Y	型式		L
H	B	P	Y	Type	D	L
4	2	1.5	1.0	RLR （ツバ径ノーマル）	2	15	20	25	30	35	40
5	2	2.3	1.8		3	15	20	25	30	35	40	45	50
6	2.5	2.8	2.3		4		20	25	30	35	40	45	50	60	70	80
7	3	3.3	2.8		5		20	25	30	35	40	45	50	60	70	80
8	3	3.8	3.0		6				30	35	40	45	50	60	70	80
10	4	5.8	5.0		8				30	35	40	45	50	60	70	80

■L寸指定タイプ

H	B	P	Y	型式		L 指定0.1mm単位
H	B	P	Y	Type	D	L 指定0.1mm単位
4	2	1.5	1.0	RLRL （ツバ径ノーマル）	2	10.0～100.0
5		2.0	1.5		2.5
5		2.3	1.8		3
6	2.5	2.8	2.3		4
7	3	3.3	2.8		5
8	3	3.8	3.0		6	15.0～100.0
10	4	5.8	5.0		8	15.0～100.0

■L・P・Y寸指定タイプ

H	B	型式		指定0.1mm単位
H	B	Type	D	L	P	Y
4	2	RLRB （ツバ径ノーマル）	2	10.0～100.0	0.9～1.9	0.8～1.8
5			2.5		0.9～2.4	0.8～2.3
5			3		0.9～2.9	0.8～2.8
6	2.5		4		1.1～3.9	1.0～3.8
7	3		5		1.3～4.9	1.2～4.8
8	3		6	15.0～100.0	1.6～5.9	1.5～5.8
10	4		8		2.1～7.9	2.0～7.8
13	5		10		2.6～9.9	2.5～9.8
P＞Y

H	B	型式		指定0.1mm単位
H	B	Type	D	L	P	Y
4	2	RLRG （ツバ径ラージ）	2	10.0～100.0	0.9～1.9	0.8～1.8
6			2.5		0.9～2.4	0.8～2.3
6			3		0.9～2.9	0.8～2.8
7	2.5		4		1.1～3.9	1.0～3.8
8	3		5		1.3～4.9	1.2～4.8
9	3		6	15.0～100.0	1.6～5.9	1.5～5.8
11	4		8		2.1～7.9	2.0～7.8
15	5		10		2.6～9.9	2.5～9.8
P＞Y

■L・P・Y・B寸指定タイプ

H	型式		指定0.1mm単位
H	Type	D	L	P	Y	B
4	RLRBF （ツバ径ノーマル）	2	10.0～100.0	0.9～1.9	0.8～1.8	0.8～3.0
5		2.5		0.9～2.4	0.8～2.3	0.8～3.0
5		3		0.9～2.9	0.8～2.8	0.8～3.0
6		4		1.1～3.9	1.0～3.8	1.3～3.8
7		5		1.3～4.9	1.2～4.8	1.5～4.5
8		6	15.0～150.0	1.6～5.9	1.5～5.8	1.5～4.5
10		8		2.1～7.9	2.0～7.8	2.0～6.0
13		10		2.6～9.9	2.5～9.8	2.5～7.5
P＞Y

H	型式		指定0.1mm単位
H	Type	D	L	P	Y	B
4	RLRGF （ツバ径ラージ）	2	10.0～100.0	0.9～1.9	0.8～1.8	0.8～3.0
6		2.5		0.9～2.4	0.8～2.3	0.8～3.0
6		3		0.9～2.9	0.8～2.8	0.8～3.0
7		4		1.1～3.9	1.0～3.8	1.3～3.8
8		5		1.3～4.9	1.2～4.8	1.5～4.5
9		6	15.0～150.0	1.6～5.9	1.5～5.8	1.5～4.5
11		8		2.1～7.9	2.0～7.8	2.0～6.0
15		10		2.6～9.9	2.5～9.8	2.5～7.5
P＞Y

注文例

出荷日

追加工

型番リスト

表示件数

型番

RLRB2-[10-100/0.1]-P[0.9-1.9/0.1]-Y[0.8-1.8/0.1]

RLRB2.5-[10-100/0.1]-P[0.9-2.4/0.1]-Y[0.8-2.3/0.1]

RLRB3-[10-100/0.1]-P[0.9-2.9/0.1]-Y[0.8-2.8/0.1]

RLRB4-[10-100/0.1]-P[1.1-3.9/0.1]-Y[1-3.8/0.1]

RLRB5-[10-100/0.1]-P[1.3-4.9/0.1]-Y[1.2-4.8/0.1]

RLRB6-[15-100/0.1]-P[1.6-5.9/0.1]-Y[1.5-5.8/0.1]

RLRB8-[15-100/0.1]-P[2.1-7.9/0.1]-Y[2-7.8/0.1]

RLRB10-[15-100/0.1]-P[2.6-9.9/0.1]-Y[2.5-9.8/0.1]

RLRBF2-[10-100/0.1]-P[0.9-1.9/0.1]-Y[0.8-1.8/0.1]-B[0.8-3/0.1]

RLRBF2.5-[10-100/0.1]-P[0.9-2.4/0.1]-Y[0.8-2.3/0.1]-B[0.8-3/0.1]

ランナーロック径

(mm)

ツバ径

寸法指定タイプ

L(全長)

(mm)

B(先端部長さ)

(mm)

P(先端部径)

(mm)

Y(先端部径)

(mm)

RoHS?

最小発注数量

2	ノーマル	L寸固定タイプ	15	-	-	-	10	1個
2	ノーマル	L寸固定タイプ	20	-	-	-	10	1個
2	ノーマル	L寸固定タイプ	25	-	-	-	10	1個
2	ノーマル	L寸固定タイプ	30	-	-	-	10	1個
2	ノーマル	L寸固定タイプ	35	-	-	-	10	1個
2	ノーマル	L寸固定タイプ	40	-	-	-	10	1個
3	ノーマル	L寸固定タイプ	15	-	-	-	10	1個
3	ノーマル	L寸固定タイプ	20	-	-	-	10	1個
3	ノーマル	L寸固定タイプ	25	-	-	-	10	1個
3	ノーマル	L寸固定タイプ	30	-	-	-	10	1個
3	ノーマル	L寸固定タイプ	35	-	-	-	10	1個
3	ノーマル	L寸固定タイプ	40	-	-	-	10	1個
3	ノーマル	L寸固定タイプ	45	-	-	-	10	1個
3	ノーマル	L寸固定タイプ	50	-	-	-	10	1個
4	ノーマル	L寸固定タイプ	20	-	-	-	10	1個
4	ノーマル	L寸固定タイプ	25	-	-	-	10	1個
4	ノーマル	L寸固定タイプ	30	-	-	-	10	1個
4	ノーマル	L寸固定タイプ	35	-	-	-	10	1個
4	ノーマル	L寸固定タイプ	40	-	-	-	10	1個
4	ノーマル	L寸固定タイプ	45	-	-	-	10	1個
4	ノーマル	L寸固定タイプ	50	-	-	-	10	1個
4	ノーマル	L寸固定タイプ	60	-	-	-	10	1個
4	ノーマル	L寸固定タイプ	70	-	-	-	10	1個
4	ノーマル	L寸固定タイプ	80	-	-	-	10	1個
5	ノーマル	L寸固定タイプ	20	-	-	-	10	1個
5	ノーマル	L寸固定タイプ	25	-	-	-	10	1個
5	ノーマル	L寸固定タイプ	30	-	-	-	10	1個
5	ノーマル	L寸固定タイプ	35	-	-	-	10	1個
5	ノーマル	L寸固定タイプ	40	-	-	-	10	1個
5	ノーマル	L寸固定タイプ	45	-	-	-	10	1個
5	ノーマル	L寸固定タイプ	50	-	-	-	10	1個
5	ノーマル	L寸固定タイプ	60	-	-	-	10	1個
5	ノーマル	L寸固定タイプ	70	-	-	-	10	1個
5	ノーマル	L寸固定タイプ	80	-	-	-	10	1個
6	ノーマル	L寸固定タイプ	30	-	-	-	10	1個
6	ノーマル	L寸固定タイプ	35	-	-	-	10	1個
6	ノーマル	L寸固定タイプ	40	-	-	-	10	1個
6	ノーマル	L寸固定タイプ	45	-	-	-	10	1個
6	ノーマル	L寸固定タイプ	50	-	-	-	10	1個
6	ノーマル	L寸固定タイプ	60	-	-	-	10	1個
6	ノーマル	L寸固定タイプ	70	-	-	-	10	1個
6	ノーマル	L寸固定タイプ	80	-	-	-	10	1個
8	ノーマル	L寸固定タイプ	30	-	-	-	10	1個
8	ノーマル	L寸固定タイプ	35	-	-	-	10	1個
8	ノーマル	L寸固定タイプ	40	-	-	-	10	1個
8	ノーマル	L寸固定タイプ	45	-	-	-	10	1個
8	ノーマル	L寸固定タイプ	50	-	-	-	10	1個
8	ノーマル	L寸固定タイプ	60	-	-	-	10	1個
8	ノーマル	L寸固定タイプ	70	-	-	-	10	1個
8	ノーマル	L寸固定タイプ	80	-	-	-	10	1個
2	ノーマル	L/P/Y寸指定タイプ	10 ～ 100	-	0.9 ～ 1.9	0.8 ～ 1.8	10	1個
2.5	ノーマル	L/P/Y寸指定タイプ	10 ～ 100	-	0.9 ～ 2.4	0.8 ～ 2.3	10	1個
3	ノーマル	L/P/Y寸指定タイプ	10 ～ 100	-	0.9 ～ 2.9	0.8 ～ 2.8	10	1個
4	ノーマル	L/P/Y寸指定タイプ	10 ～ 100	-	1.1 ～ 3.9	1 ～ 3.8	10	1個
5	ノーマル	L/P/Y寸指定タイプ	10 ～ 100	-	1.3 ～ 4.9	1.2 ～ 4.8	10	1個
6	ノーマル	L/P/Y寸指定タイプ	15 ～ 100	-	1.6 ～ 5.9	1.5 ～ 5.8	10	1個
8	ノーマル	L/P/Y寸指定タイプ	15 ～ 100	-	2.1 ～ 7.9	2 ～ 7.8	10	1個
10	ノーマル	L/P/Y寸指定タイプ	15 ～ 100	-	2.6 ～ 9.9	2.5 ～ 9.8	10	1個
2	ノーマル	L/P/Y/B寸指定タイプ	10 ～ 100	0.8 ～ 3	0.9 ～ 1.9	0.8 ～ 1.8	10	1個
2.5	ノーマル	L/P/Y/B寸指定タイプ	10 ～ 100	0.8 ～ 3	0.9 ～ 2.4	0.8 ～ 2.3	10	1個

通常単価(税別) (税込単価)	通常出荷日

440円 ( 484円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
500円 ( 550円 )	在庫品1日目当日出荷可能
500円 ( 550円 )	在庫品1日目当日出荷可能
500円 ( 550円 )	在庫品1日目当日出荷可能
500円 ( 550円 )	在庫品1日目当日出荷可能
500円 ( 550円 )	在庫品1日目当日出荷可能
500円 ( 550円 )	在庫品1日目当日出荷可能
500円 ( 550円 )	在庫品1日目当日出荷可能
500円 ( 550円 )	在庫品1日目当日出荷可能
500円 ( 550円 )	在庫品1日目当日出荷可能
500円 ( 550円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
610円 ( 671円 )	在庫品1日目当日出荷可能
610円 ( 671円 )	在庫品1日目当日出荷可能
610円 ( 671円 )	在庫品1日目当日出荷可能
610円 ( 671円 )	在庫品1日目当日出荷可能
610円 ( 671円 )	在庫品1日目当日出荷可能
610円 ( 671円 )	在庫品1日目当日出荷可能
610円 ( 671円 )	在庫品1日目当日出荷可能
610円 ( 671円 )	在庫品1日目当日出荷可能
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

基本情報

基本情報

ストレート・スタンダードタイプのランナーロックピンです。一部商品は当日出荷が可能です。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
ランナーロックピン用ブッシュ
ランナーロックピン用ブッシュです。材質はダイス鋼です。一部商品は当日出荷が可能です。
ミスミ
ランナーロックピン -ストレート/スーパハードロックタイプ-
ストレート・スーパーハードロックタイプのランナーロックピンです。
ミスミ
ランナーロックピン用カラー
ランナーロックピン固定カラーです。スクリュープラグを過度に締めこむのを防ぐためのカラーです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ランナーロックピン -ストレート/スタンダードタイプ-のレビュー

4.5平均満足度：4.537件のレビュー

星5
57%
星4
41%
星3
3%
星2
0%
星1
0%

プラ型用

満足度：5.02018/05/24

金型に使用されているものが既製のものではない場合でも、こちらでオーダーメイドで購入できるので非常に助かっています。

1人が参考にしています。

プラ型に使用

満足度：4.02018/05/02

プラスチック金型に使用しました。首下径が指定できるので大変重宝してます。できれば、ガス抜きオプションを標準品化してほしい...もっと読む

1人が参考にしています。

ピンゲートのランナー用

満足度：5.02023/06/30

アンダーカットが弱め。やわらかくない樹脂の金型で使用。これが使えると部品代は安価で済む。

0人が参考にしています。

金型の部品

満足度：5.02023/06/19

品質も安定しており、かなりのショット数に使用できます。納期も短納期で大変助かります。

0人が参考にしています。

金型部品として

満足度：4.02023/06/10

常に少量での購入なので、少量で購入できること、安価なのがみりょくです。

0人が参考にしています。

37件全て見る

よくあるご質問（FAQ）

Qランナーロックピンのハードタイプと、普通のタイプの違いについて教えて下さい。

通常タイプに比べ、ハードタイプの方が樹脂に対する引っかかりが強くなります。軟らかい樹脂の場合、通常タイプでは抜けてしまう場合があり、ハードタイプをお勧めししております。
