スプルーロックブシュ -ヘッド付タイプ/ストレートタイプ-

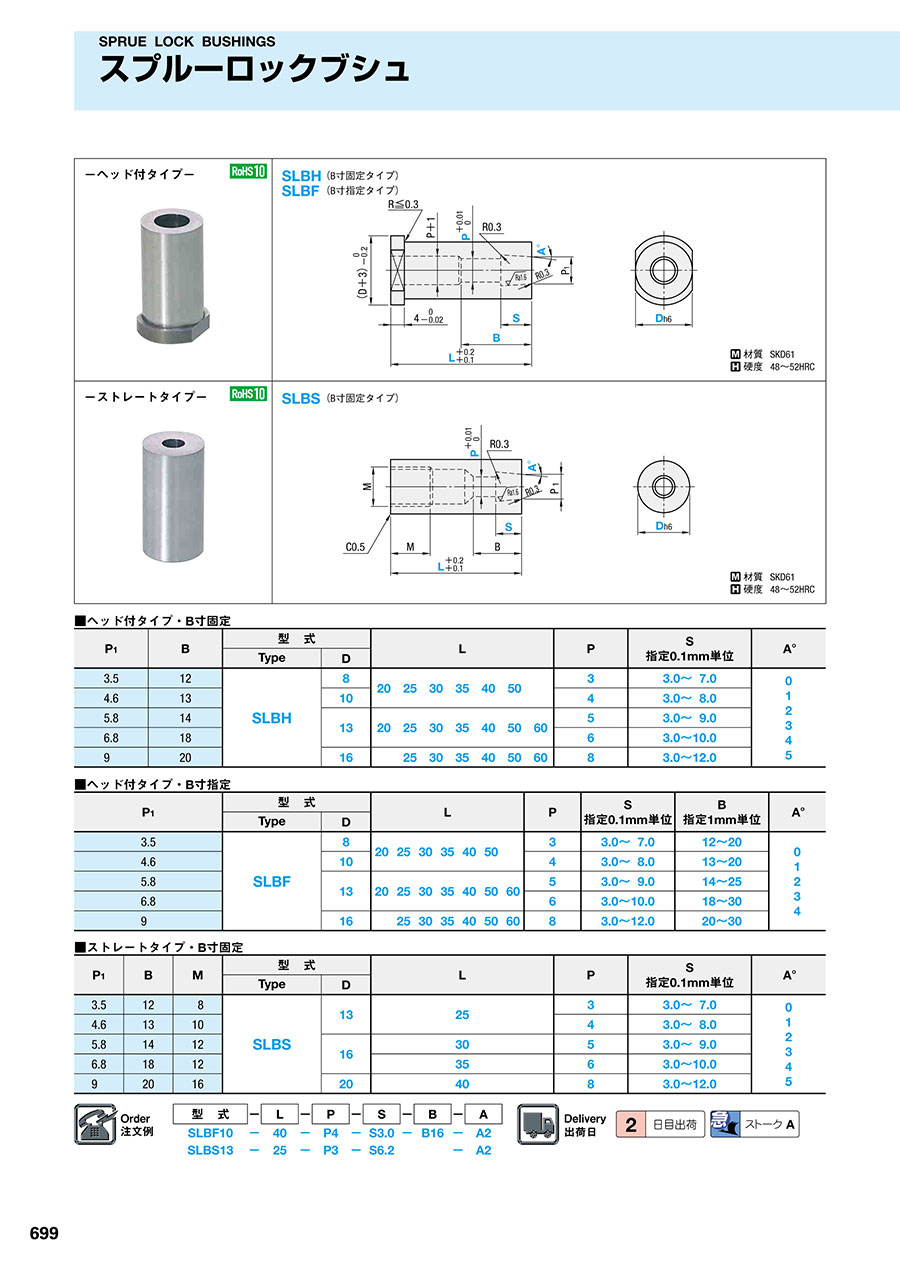

カタログ |P.699

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): -

税込単価: -

ヘッド付・ストレートタイプのスプルーロックブッシュです。材質はSKD61です。

詳細情報を確認する

材質
SKD61
商品タイプ
スプルーロックブシュ
先端合わせ形状
ストレート

無料3D-CADライブラリー申し込み受付中

未確定：候補が22型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質 SKD61
硬度 48～52HRC

規格表

■ヘッド付タイプ・B寸固定

P₁	B	型式		L							P	S 指定0.1mm単位	A°
P₁	B	Type	D	L							P	S 指定0.1mm単位	A°
3.5	12	SLBH	8	20	25	30	35	40	50		3	3.0～7.0	0 1 2 3 4 5
4.6	13		10	20	25	30	35	40	50		4	3.0～8.0
5.8	14		13	20	25	30	35	40	50	60	5	3.0～9.0
6.8	18		13	20	25	30	35	40	50	60	6	3.0～10.0
9	20		16		25	30	35	40	50	60	8	3.0～12.0

■ヘッド付タイプ・B寸指定

P₁	型式		L							P	S 指定0.1mm単位	B 指定1mm単位	A°
P₁	Type	D	L							P	S 指定0.1mm単位	B 指定1mm単位	A°
3.5	SLBF	8	20	25	30	35	40	50		3	3.0～7.0	12～20	0 1 2 3 4
4.6		10	20	25	30	35	40	50		4	3.0～8.0	13～20
5.8		13	20	25	30	35	40	50	60	5	3.0～9.0	14～25
6.8		13	20	25	30	35	40	50	60	6	3.0～10.0	18～30
9		16		25	30	35	40	50	60	8	3.0～12.0	20～30

■ストレートタイプ・B寸固定

P₁	B	M	型式		L	P	S 指定0.1mm単位	A°
P₁	B	M	Type	D	L	P	S 指定0.1mm単位	A°
3.5	12	8	SLBS	13	25	3	3.0～7.0	0 1 2 3 4 5
4.6	13	10		13	25	4	3.0～8.0
5.8	14	12		16	30	5	3.0～9.0
6.8	18	12		16	35	6	3.0～10.0
9	20	16		20	40	8	3.0～12.0

注文例

出荷日

追加工

型番リスト

表示件数

型番

SLBF8-[20,25,30,35,40,50]-P3-S[3-7/0.1]-B[12-20/1]-A[0-4/1]

SLBF8-LC[15-50/0.1]-P3-S[3-7/0.1]-B[12-20/1]-A[0-4/1]

SLBF10-[20,25,30,35,40,50]-P4-S[3-8/0.1]-B[13-20/1]-A[0-4/1]

SLBF10-LC[15-50/0.1]-P4-S[3-8/0.1]-B[13-20/1]-A[0-4/1]

SLBF13-[20,25,30,35,40,50,60]-P[5,6]-S[3-10/0.1]-B[14-30/1]-A[0-4/1]

SLBF13-LC[15-60/0.1]-P[5,6]-S[3-10/0.1]-B[14-30/1]-A[0-4/1]

SLBF16-[25,30,35,40,50,60]-P8-S[3-12/0.1]-B[20-30/1]-A[0-4/1]

SLBF16-LC[15-60/0.1]-P8-S[3-12/0.1]-B[20-30/1]-A[0-4/1]

SLBH8-[20,25,30,35,40,50]-P3-S[3-7/0.1]-A[0-5/1]

SLBH8-LC[15-50/0.1]-P3-S[3-7/0.1]-A[0-5/1]

SLBH10-[20,25,30,35,40,50]-P4-S[3-8/0.1]-A[0-5/1]

SLBH10-LC[15-50/0.1]-P4-S[3-8/0.1]-A[0-5/1]

SLBH13-[20,25,30,35,40,50,60]-P[5,6]-S[3-10/0.1]-A[0-5/1]

SLBH13-LC[15-60/0.1]-P[5,6]-S[3-10/0.1]-A[0-5/1]

SLBH16-[25,30,35,40,50,60]-P8-S[3-12/0.1]-A[0-5/1]

SLBH16-LC[15-60/0.1]-P8-S[3-12/0.1]-A[0-5/1]

SLBS13-25-P[3,4]-S[3-8/0.1]-A[0-5/1]

SLBS13-LC[18-25/0.1]-P[3,4]-S[3-8/0.1]-A[0-5/1]

SLBS16-[30,35]-P[5,6]-S[3-10/0.1]-A[0-5/1]

SLBS16-LC[20-35/0.1]-P[5,6]-S[3-10/0.1]-A[0-5/1]

SLBS20-40-P8-S[3-12/0.1]-A[0-5/1]

SLBS20-LC[24-40/0.1]-P8-S[3-12/0.1]-A[0-5/1]

ツバ厚

(mm)

D（軸径）

(mm)

仕様

形状

A(テーパ角度)

(°)

B(端面から逃げまでの長さ)

(mm)

L(全長）

(mm)

LC(全長変更)

(mm)

P(エジェクタピンガイド径)

(mm)

S(スプルーロック部深さ)

(mm)

RoHS?

最小発注数量

4	8	B寸指定タイプ	ヘッド付タイプ	0 ～ 4	12 ～ 20	20 ～ 50	-	3	3 ～ 7	10	1個
4	8	B寸指定タイプ	ヘッド付タイプ	0 ～ 4	12 ～ 20	-	15 ～ 50	3	3 ～ 7	10	1個
4	10	B寸指定タイプ	ヘッド付タイプ	0 ～ 4	13 ～ 20	20 ～ 50	-	4	3 ～ 8	10	1個
4	10	B寸指定タイプ	ヘッド付タイプ	0 ～ 4	13 ～ 20	-	15 ～ 50	4	3 ～ 8	10	1個
4	13	B寸指定タイプ	ヘッド付タイプ	0 ～ 4	14 ～ 30	20 ～ 60	-	5 ～ 6	3 ～ 10	10	1個
4	13	B寸指定タイプ	ヘッド付タイプ	0 ～ 4	14 ～ 30	-	15 ～ 60	5 ～ 6	3 ～ 10	10	1個
4	16	B寸指定タイプ	ヘッド付タイプ	0 ～ 4	20 ～ 30	25 ～ 60	-	8	3 ～ 12	10	1個
4	16	B寸指定タイプ	ヘッド付タイプ	0 ～ 4	20 ～ 30	-	15 ～ 60	8	3 ～ 12	10	1個
4	8	B寸固定タイプ	ヘッド付タイプ	0 ～ 5	-	20 ～ 50	-	3	3 ～ 7	10	1個
4	8	B寸固定タイプ	ヘッド付タイプ	0 ～ 5	-	-	15 ～ 50	3	3 ～ 7	10	1個
4	10	B寸固定タイプ	ヘッド付タイプ	0 ～ 5	-	20 ～ 50	-	4	3 ～ 8	10	1個
4	10	B寸固定タイプ	ヘッド付タイプ	0 ～ 5	-	-	15 ～ 50	4	3 ～ 8	10	1個
4	13	B寸固定タイプ	ヘッド付タイプ	0 ～ 5	-	20 ～ 60	-	5 ～ 6	3 ～ 10	10	1個
4	13	B寸固定タイプ	ヘッド付タイプ	0 ～ 5	-	-	15 ～ 60	5 ～ 6	3 ～ 10	10	1個
4	16	B寸固定タイプ	ヘッド付タイプ	0 ～ 5	-	25 ～ 60	-	8	3 ～ 12	10	1個
4	16	B寸固定タイプ	ヘッド付タイプ	0 ～ 5	-	-	15 ～ 60	8	3 ～ 12	10	1個
-	13	B寸固定タイプ	ストレートタイプ	0 ～ 5	-	25	-	3 ～ 4	3 ～ 8	10	1個
-	13	B寸固定タイプ	ストレートタイプ	0 ～ 5	-	-	18 ～ 25	3 ～ 4	3 ～ 8	10	1個
-	16	B寸固定タイプ	ストレートタイプ	0 ～ 5	-	30 ～ 35	-	5 ～ 6	3 ～ 10	10	1個
-	16	B寸固定タイプ	ストレートタイプ	0 ～ 5	-	-	20 ～ 35	5 ～ 6	3 ～ 10	10	1個
-	20	B寸固定タイプ	ストレートタイプ	0 ～ 5	-	40	-	8	3 ～ 12	10	1個
-	20	B寸固定タイプ	ストレートタイプ	0 ～ 5	-	-	24 ～ 40	8	3 ～ 12	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

詳細情報

基本情報

基本情報

ヘッド付・ストレートタイプのスプルーロックブッシュです。材質はSKD61です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
