スプルーブシュ -ショルダータイプ-

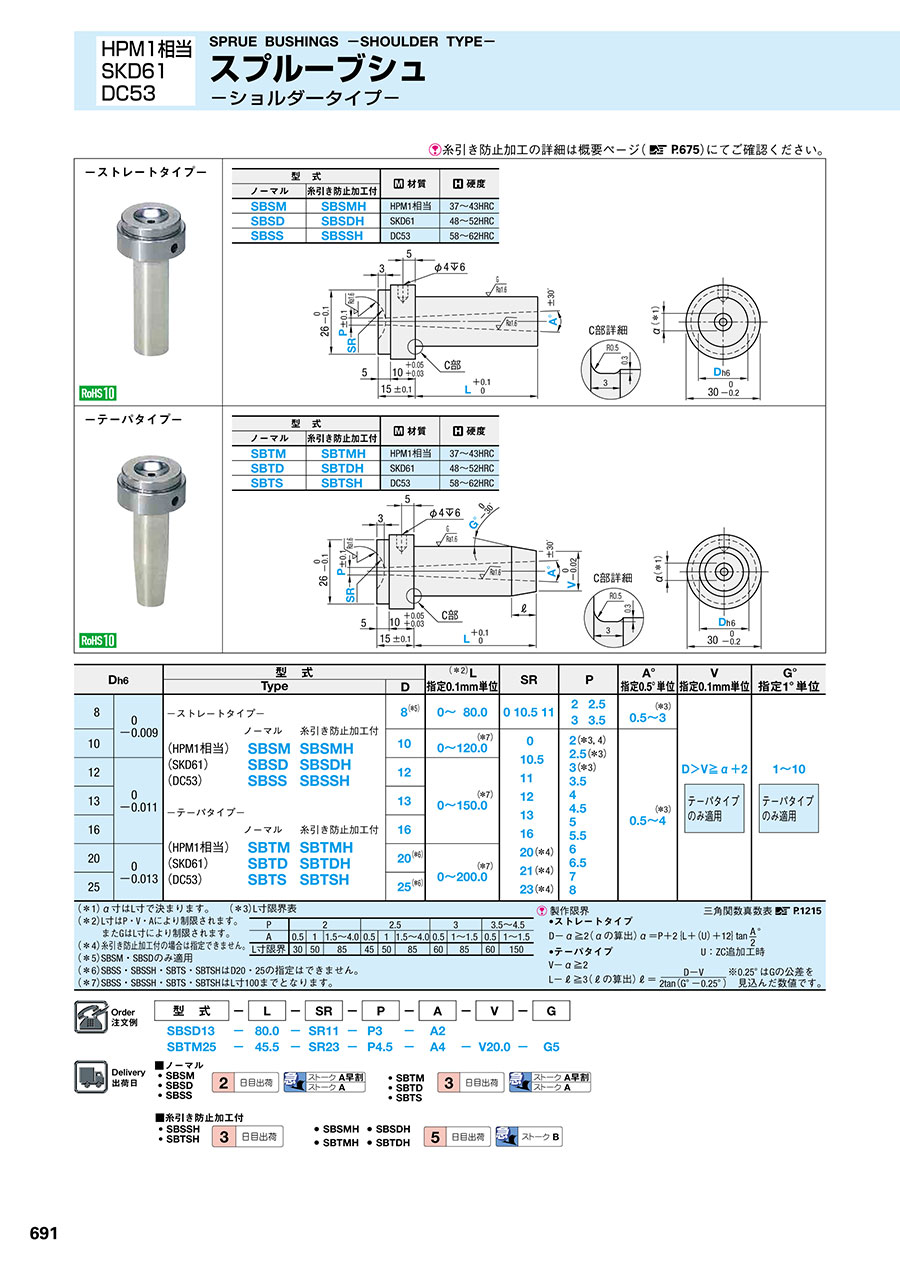

カタログ |P.691

通常単価(税別): -

税込単価: -

通常出荷日：2日目～5日目

ショルダータイプのスプルーブッシュです。ストレートタイプ、テーバタイプの選択が可能です。

4.44.4

よく一緒に見られています

ミスミ

スプルーブシュ -汎用ボルトタイプ・フランジ厚10mm-

通常出荷日：2 日目～

よく一緒に見られています

ミスミ

スプルーブシュ -旧JIS Aタイプ-

通常出荷日：2 日目～

未確定：候補が66型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

糸引き防止加工の詳細は概要ページ（ P.675）にてご確認ください。

外形図・製品仕様

型式		材質	硬度
ノーマル	糸引き防止加工付	材質	硬度
SBSM	SBSMH	HPM1相当	37～43HRC
SBSD	SBSDH	SKD61	48～52HRC
SBSS	SBSSH	DC53	58～62HRC

型式		材質	硬度
ノーマル	糸引き防止加工付	材質	硬度
SBTM	SBTMH	HPM1相当	37～43HRC
SBTD	SBTDH	SKD61	48～52HRC
SBTS	SBTSH	DC53	58～62HRC

規格表

D_h6		型式					^（※2）L 指定0.1mm単位	SR	P	A° 指定0.5°単位	V 指定0.1mm単位		G° 指定1°単位
D_h6		Type				D	^（※2）L 指定0.1mm単位	SR	P	A° 指定0.5°単位	V 指定0.1mm単位		G° 指定1°単位
8	0 -0.009		-ストレートタイプ- （HPM1相当）（SKD61）（DC53） -テーパタイプ- （HPM1相当）（SKD61）（DC53）	ノーマル SBSM SBSD SBSS ノーマル SBTM SBTD SBTS	糸引き防止加工付 SBSMH SBSDH SBSSH 糸引き防止加工付 SBTMH SBTDH SBTSH	8^（※5）	0～80.0	0 10.5 11	2 2.5 3 3.5	0.5～3^（※3）
10	0 -0.009					10	0～120.0^（※7）	0 10.5 11 12 13 16 20^（※4） 21^（※4） 23^（※4）	2^{（※3, 4）} 2.5^（※3） 3^（※3） 3.5 4 4.5 5 5.5 6 6.5 7 8	0.5～4^（※3）		D＞V≧α+2		1～10
12	0 -0.011					12	0～150.0^（※7）
13						13						テーパタイプのみ適用		テーパタイプのみ適用
16						16						テーパタイプのみ適用		テーパタイプのみ適用
20	0 -0.013					20^（※6）	0～200.0^（※7）
25	0 -0.013					25^（※6）	0～200.0^（※7）
（※1）α寸はL寸で決まります。（※2）L寸はP・V・Aにより制限されます。またGはL寸により制限されます。（※4）糸引き防止加工付の場合は指定できません。（※5）SBSM・SBSDのみ適用（※6）SBSS・SBSSH・SBTS・SBTSHはD20・25の指定はできません。（※7）SBSS・SBSSH・SBTS・SBTSHはL寸100までとなります。					（※3）L寸限界表				製作限界三角関数真数表 P.1215

注文例

出荷日

追加工

型番リスト

表示件数

型番

SBSD8-[0-80/0.1]-SR[0,10.5,11]-P[2,2.5,3,3.5]-A[0.5-3/0.5]

SBSD10-[0-120/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSD12-[0-150/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSD13-[0-150/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSD16-[0-150/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSD20-[0-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSD25-[0-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSDH10-[0-120/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSDH12-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSDH13-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSDH16-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSDH20-[0-200/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSDH25-[0-200/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSM8-[0-80/0.1]-SR[0,10.5,11]-P[2,2.5,3,3.5]-A[0.5-3/0.5]

SBSM10-[0-120/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSM12-[0-150/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSM13-[0-150/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSM16-[0-150/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSM20-[0-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSM25-[0-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSMH10-[0-120/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSMH12-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSMH13-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSMH16-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSMH20-[0-200/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSMH25-[0-200/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSS10-[0-100/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSS12-[0-100/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSS13-[0-100/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSS16-[0-100/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSSH10-[0-100/0.1]-SR[0,10.5,11,12,13,16]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSSH12-[0-100/0.1]-SR[0,10.5,11,12,13,16]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSSH13-[0-100/0.1]-SR[0,10.5,11,12,13,16]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBSSH16-[0-100/0.1]-SR[0,10.5,11,12,13,16]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBTD10-[0-120/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-9.9/0.1]-G[1-10/1]

SBTD12-[0-150/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-12.9/0.1]-G[1-10/1]

SBTD13-[0-150/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-12.9/0.1]-G[1-10/1]

SBTD16-[0-150/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-15.9/0.1]-G[1-10/1]

SBTD20-[0-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-19.9/0.1]-G[1-10/1]

SBTD25-[0-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-24.9/0.1]-G[1-10/1]

SBTDH10-[0-120/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-9.9/0.1]-G[1-10/1]

SBTDH12-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-12.9/0.1]-G[1-10/1]

SBTDH13-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-12.9/0.1]-G[1-10/1]

SBTDH16-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-15.9/0.1]-G[1-10/1]

SBTDH20-[0-200/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-19.9/0.1]-G[1-10/1]

SBTDH25-[0-200/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-24.9/0.1]-G[1-10/1]

SBTM10-[0-120/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-9.9/0.1]-G[1-10/1]

SBTM12-[0-150/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-12.9/0.1]-G[1-10/1]

SBTM13-[0-150/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-12.9/0.1]-G[1-10/1]

SBTM16-[0-150/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-15.9/0.1]-G[1-10/1]

SBTM20-[0-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-19.9/0.1]-G[1-10/1]

SBTM25-[0-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-24.9/0.1]-G[1-10/1]

SBTMH10-[0-120/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-9.9/0.1]-G[1-10/1]

SBTMH12-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-12.9/0.1]-G[1-10/1]

SBTMH13-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-12.9/0.1]-G[1-10/1]

SBTMH16-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-15.9/0.1]-G[1-10/1]

SBTMH20-[0-200/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-19.9/0.1]-G[1-10/1]

SBTMH25-[0-200/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-24.9/0.1]-G[1-10/1]

SBTS10-[0-100/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-9.9/0.1]-G[1-10/1]

SBTS12-[0-100/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-12.9/0.1]-G[1-10/1]

材質

先端合わせ形状

ノズルタッチ部仕様

D（軸径）

(mm)

L(軸径部長さ）

(mm)

A(スプルー部テーパ角度)

(°)

SR(ノズル部)

(mm)

P(スプルー内径)

(mm)

V(先端径)

(mm)

G(テーパ角度)

(°)

RoHS?

最小発注数量

SKD61	ストレート	ノーマル	8	0 ～ 80	0.5 ～ 3	0 ～ 11	2 ～ 3.5	-	-	10	1個
SKD61	ストレート	ノーマル	10	0 ～ 120	0.5 ～ 4	0 ～ 23	2 ～ 8	-	-	10	1個
SKD61	ストレート	ノーマル	12	0 ～ 150	0.5 ～ 4	0 ～ 23	2 ～ 8	-	-	10	1個
SKD61	ストレート	ノーマル	13	0 ～ 150	0.5 ～ 4	0 ～ 23	2 ～ 8	-	-	10	1個
SKD61	ストレート	ノーマル	16	0 ～ 150	0.5 ～ 4	0 ～ 23	2 ～ 8	-	-	10	1個
SKD61	ストレート	ノーマル	20	0 ～ 200	0.5 ～ 4	0 ～ 23	2 ～ 8	-	-	10	1個
SKD61	ストレート	ノーマル	25	0 ～ 200	0.5 ～ 4	0 ～ 23	2 ～ 8	-	-	10	1個
SKD61	ストレート	糸引き防止加工	10	0 ～ 120	0.5 ～ 4	0 ～ 16	2.5 ～ 8	-	-	10	1個
SKD61	ストレート	糸引き防止加工	12	0 ～ 150	0.5 ～ 4	0 ～ 16	2.5 ～ 8	-	-	10	1個
SKD61	ストレート	糸引き防止加工	13	0 ～ 150	0.5 ～ 4	0 ～ 16	2.5 ～ 8	-	-	10	1個
SKD61	ストレート	糸引き防止加工	16	0 ～ 150	0.5 ～ 4	0 ～ 16	2.5 ～ 8	-	-	10	1個
SKD61	ストレート	糸引き防止加工	20	0 ～ 200	0.5 ～ 4	0 ～ 16	2.5 ～ 8	-	-	10	1個
SKD61	ストレート	糸引き防止加工	25	0 ～ 200	0.5 ～ 4	0 ～ 16	2.5 ～ 8	-	-	10	1個
HPM1相当	ストレート	ノーマル	8	0 ～ 80	0.5 ～ 3	0 ～ 11	2 ～ 3.5	-	-	10	1個
HPM1相当	ストレート	ノーマル	10	0 ～ 120	0.5 ～ 4	0 ～ 23	2 ～ 8	-	-	10	1個
HPM1相当	ストレート	ノーマル	12	0 ～ 150	0.5 ～ 4	0 ～ 23	2 ～ 8	-	-	10	1個
HPM1相当	ストレート	ノーマル	13	0 ～ 150	0.5 ～ 4	0 ～ 23	2 ～ 8	-	-	10	1個
HPM1相当	ストレート	ノーマル	16	0 ～ 150	0.5 ～ 4	0 ～ 23	2 ～ 8	-	-	10	1個
HPM1相当	ストレート	ノーマル	20	0 ～ 200	0.5 ～ 4	0 ～ 23	2 ～ 8	-	-	10	1個
HPM1相当	ストレート	ノーマル	25	0 ～ 200	0.5 ～ 4	0 ～ 23	2 ～ 8	-	-	10	1個
HPM1相当	ストレート	糸引き防止加工	10	0 ～ 120	0.5 ～ 4	0 ～ 16	2.5 ～ 8	-	-	10	1個
HPM1相当	ストレート	糸引き防止加工	12	0 ～ 150	0.5 ～ 4	0 ～ 16	2.5 ～ 8	-	-	10	1個
HPM1相当	ストレート	糸引き防止加工	13	0 ～ 150	0.5 ～ 4	0 ～ 16	2.5 ～ 8	-	-	10	1個
HPM1相当	ストレート	糸引き防止加工	16	0 ～ 150	0.5 ～ 4	0 ～ 16	2.5 ～ 8	-	-	10	1個
HPM1相当	ストレート	糸引き防止加工	20	0 ～ 200	0.5 ～ 4	0 ～ 16	2.5 ～ 8	-	-	10	1個
HPM1相当	ストレート	糸引き防止加工	25	0 ～ 200	0.5 ～ 4	0 ～ 16	2.5 ～ 8	-	-	10	1個
DC53	ストレート	ノーマル	10	0 ～ 100	0.5 ～ 4	0 ～ 23	2 ～ 8	-	-	10	1個
DC53	ストレート	ノーマル	12	0 ～ 100	0.5 ～ 4	0 ～ 23	2 ～ 8	-	-	10	1個
DC53	ストレート	ノーマル	13	0 ～ 100	0.5 ～ 4	0 ～ 23	2 ～ 8	-	-	10	1個
DC53	ストレート	ノーマル	16	0 ～ 100	0.5 ～ 4	0 ～ 23	2 ～ 8	-	-	10	1個
DC53	ストレート	糸引き防止加工	10	0 ～ 100	0.5 ～ 4	0 ～ 16	2 ～ 8	-	-	10	1個
DC53	ストレート	糸引き防止加工	12	0 ～ 100	0.5 ～ 4	0 ～ 16	2 ～ 8	-	-	10	1個
DC53	ストレート	糸引き防止加工	13	0 ～ 100	0.5 ～ 4	0 ～ 16	2 ～ 8	-	-	10	1個
DC53	ストレート	糸引き防止加工	16	0 ～ 100	0.5 ～ 4	0 ～ 16	2 ～ 8	-	-	10	1個
SKD61	テーパ	ノーマル	10	0 ～ 120	0.5 ～ 4	0 ～ 23	2 ～ 8	4 ～ 9.9	1 ～ 10	10	1個
SKD61	テーパ	ノーマル	12	0 ～ 150	0.5 ～ 4	0 ～ 23	2 ～ 8	4 ～ 12.9	1 ～ 10	10	1個
SKD61	テーパ	ノーマル	13	0 ～ 150	0.5 ～ 4	0 ～ 23	2 ～ 8	4 ～ 12.9	1 ～ 10	10	1個
SKD61	テーパ	ノーマル	16	0 ～ 150	0.5 ～ 4	0 ～ 23	2 ～ 8	4 ～ 15.9	1 ～ 10	10	1個
SKD61	テーパ	ノーマル	20	0 ～ 200	0.5 ～ 4	0 ～ 23	2 ～ 8	4 ～ 19.9	1 ～ 10	10	1個
SKD61	テーパ	ノーマル	25	0 ～ 200	0.5 ～ 4	0 ～ 23	2 ～ 8	4 ～ 24.9	1 ～ 10	10	1個
SKD61	テーパ	糸引き防止加工	10	0 ～ 120	0.5 ～ 4	0 ～ 16	2.5 ～ 8	4 ～ 9.9	1 ～ 10	10	1個
SKD61	テーパ	糸引き防止加工	12	0 ～ 150	0.5 ～ 4	0 ～ 16	2.5 ～ 8	4 ～ 12.9	1 ～ 10	10	1個
SKD61	テーパ	糸引き防止加工	13	0 ～ 150	0.5 ～ 4	0 ～ 16	2.5 ～ 8	4 ～ 12.9	1 ～ 10	10	1個
SKD61	テーパ	糸引き防止加工	16	0 ～ 150	0.5 ～ 4	0 ～ 16	2.5 ～ 8	4 ～ 15.9	1 ～ 10	10	1個
SKD61	テーパ	糸引き防止加工	20	0 ～ 200	0.5 ～ 4	0 ～ 16	2.5 ～ 8	4 ～ 19.9	1 ～ 10	10	1個
SKD61	テーパ	糸引き防止加工	25	0 ～ 200	0.5 ～ 4	0 ～ 16	2.5 ～ 8	4 ～ 24.9	1 ～ 10	10	1個
HPM1相当	テーパ	ノーマル	10	0 ～ 120	0.5 ～ 4	0 ～ 23	2 ～ 8	4 ～ 9.9	1 ～ 10	10	1個
HPM1相当	テーパ	ノーマル	12	0 ～ 150	0.5 ～ 4	0 ～ 23	2 ～ 8	4 ～ 12.9	1 ～ 10	10	1個
HPM1相当	テーパ	ノーマル	13	0 ～ 150	0.5 ～ 4	0 ～ 23	2 ～ 8	4 ～ 12.9	1 ～ 10	10	1個
HPM1相当	テーパ	ノーマル	16	0 ～ 150	0.5 ～ 4	0 ～ 23	2 ～ 8	4 ～ 15.9	1 ～ 10	10	1個
HPM1相当	テーパ	ノーマル	20	0 ～ 200	0.5 ～ 4	0 ～ 23	2 ～ 8	4 ～ 19.9	1 ～ 10	10	1個
HPM1相当	テーパ	ノーマル	25	0 ～ 200	0.5 ～ 4	0 ～ 23	2 ～ 8	4 ～ 24.9	1 ～ 10	10	1個
HPM1相当	テーパ	糸引き防止加工	10	0 ～ 120	0.5 ～ 4	0 ～ 16	2.5 ～ 8	4 ～ 9.9	1 ～ 10	10	1個
HPM1相当	テーパ	糸引き防止加工	12	0 ～ 150	0.5 ～ 4	0 ～ 16	2.5 ～ 8	4 ～ 12.9	1 ～ 10	10	1個
HPM1相当	テーパ	糸引き防止加工	13	0 ～ 150	0.5 ～ 4	0 ～ 16	2.5 ～ 8	4 ～ 12.9	1 ～ 10	10	1個
HPM1相当	テーパ	糸引き防止加工	16	0 ～ 150	0.5 ～ 4	0 ～ 16	2.5 ～ 8	4 ～ 15.9	1 ～ 10	10	1個
HPM1相当	テーパ	糸引き防止加工	20	0 ～ 200	0.5 ～ 4	0 ～ 16	2.5 ～ 8	4 ～ 19.9	1 ～ 10	10	1個
HPM1相当	テーパ	糸引き防止加工	25	0 ～ 200	0.5 ～ 4	0 ～ 16	2.5 ～ 8	4 ～ 24.9	1 ～ 10	10	1個
DC53	テーパ	ノーマル	10	0 ～ 100	0.5 ～ 4	0 ～ 23	2 ～ 8	4 ～ 9.9	1 ～ 10	10	1個
DC53	テーパ	ノーマル	12	0 ～ 100	0.5 ～ 4	0 ～ 23	2 ～ 8	4 ～ 12.9	1 ～ 10	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

ショルダータイプのスプルーブッシュです。ストレートタイプ、テーバタイプの選択が可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スプルーブシュ -ショルダータイプ-のレビュー

4.4平均満足度：4.415件のレビュー

星5
47%
星4
53%
星3
0%
星2
0%
星1
0%

プラスチック金型

満足度：5.02022/09/12

客先仕様で当部品を使用しましたが、ロケートリングで押えて取付できるのは、タップ加工が不要になるなので良いと思います

0人が参考にしています。

プラ型

満足度：4.02022/05/30

テーパー部分の面粗さがGOODです。樹脂がくっつくことはありません・。ミガキは不要です。

0人が参考にしています。

３プレート型のランナーロックピンを止める為に使用。

満足度：5.02021/09/03

専用のロケートリングで押さえるだけなので便利です。３プレートのランナーロックピンの配置にも自由度が出るので良いです。

0人が参考にしています。

樹脂金型部品

満足度：5.02020/09/09

種類も豊富で寸法も細かく指示が出来てほぼオーダーメイド感覚で納期も早く助かります

0人が参考にしています。

兼用して

満足度：4.02020/07/03

ＬＲＳＳと兼用して使用してますが加工数がすくなくてすむので助かります

0人が参考にしています。

15件全て見る

よくあるご質問（FAQ）

QスプルーブシュSBSMでツバのところにφ4×6のタップがあるのですが、何の為のものでしょうか？

ツバのサイドにある穴は廻り止めの為のノックピン（ダウェルピン）を入れる為の穴です。ボルトタイプと違い、ショルダータイプにはランナー溝などの為の廻り止めになる物が他に無い為、穴を開けてあります。

この商品を見た人は、こんな商品も見ています

	今見ている商品スプルーブシュ -ショルダータイプ-	エコ･スプルーブシュ -ショルダータイプ-	スプルーブシュ -旧JIS Aタイプ-	エクステンションノズル用スプルーブシュ -小径ノズルタイプ-	スプルーブシュ(P3．5，SR11) -汎用ボルト・フランジ厚10mm/L寸固定タイプ-	スプルーブシュ(糸引き防止加工付) -汎用ボルトタイプ･フランジ厚10mm･板厚(Y)選択-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目〜	2日目〜	2日目〜	2日目〜	2日目	3日目
商品タイプ	ショルダータイプ	ショルダータイプ	ボルト止め	エクステンション	ボルト止め	ボルト止め
ツバ厚(mm)	15	15	10	10	10	10

よく一緒に購入される商品

ミスミ
ロケートリング -ショルダータイプ用-4.2
通常価格(税別) : 1,940円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
プラーボルト -めねじタイプ-4.3
通常価格(税別) : 390円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
引張りリンク -ロングストロークタイプ-4.4
通常価格(税別) : -
通常出荷日 : 3日目～
ミスミ
ランナーロックピン -ストレート/スタン…4.5
通常価格(税別) : 440円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
金型デートマークセット（プレート側交換タ…4.6
通常価格(税別) : 4,740円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
サポートピラ -タップ付タイプ-4.4
通常価格(税別) : 400円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
引張りリンク用リテーナ -片端ツバ付リテ…4
通常価格(税別) : 180円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
大径ストレートコアピン3.8
通常価格(税別) : -
通常出荷日 : 5日目
ミスミ
精級エジェクタガイドピン -インロータイ…4.2
通常価格(税別) : -
通常出荷日 : 2日目
当日出荷可能

スチールスプルーカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プラ型用部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

材質

先端合わせ形状

ノズルタッチ部仕様

D（軸径）(mm)

L(軸径部長さ）(mm)

A(スプルー部テーパ角度)(°)

SR(ノズル部)(mm)

P(スプルー内径)(mm)

V(先端径)(mm)

G(テーパ角度)(°)

タイプ

CAD

出荷日

スプルーブシュ -ショルダータイプ-

商品情報

外形図・製品仕様

規格表

注文例

出荷日

追加工

型番リスト

詳細情報

基本情報

カタログ

よくあるご質問（FAQ）

この商品を見た人は、こんな商品も見ています

最近見た商品

スチールスプルーカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA
