スプルーブシュ -旧JIS Aタイプ-

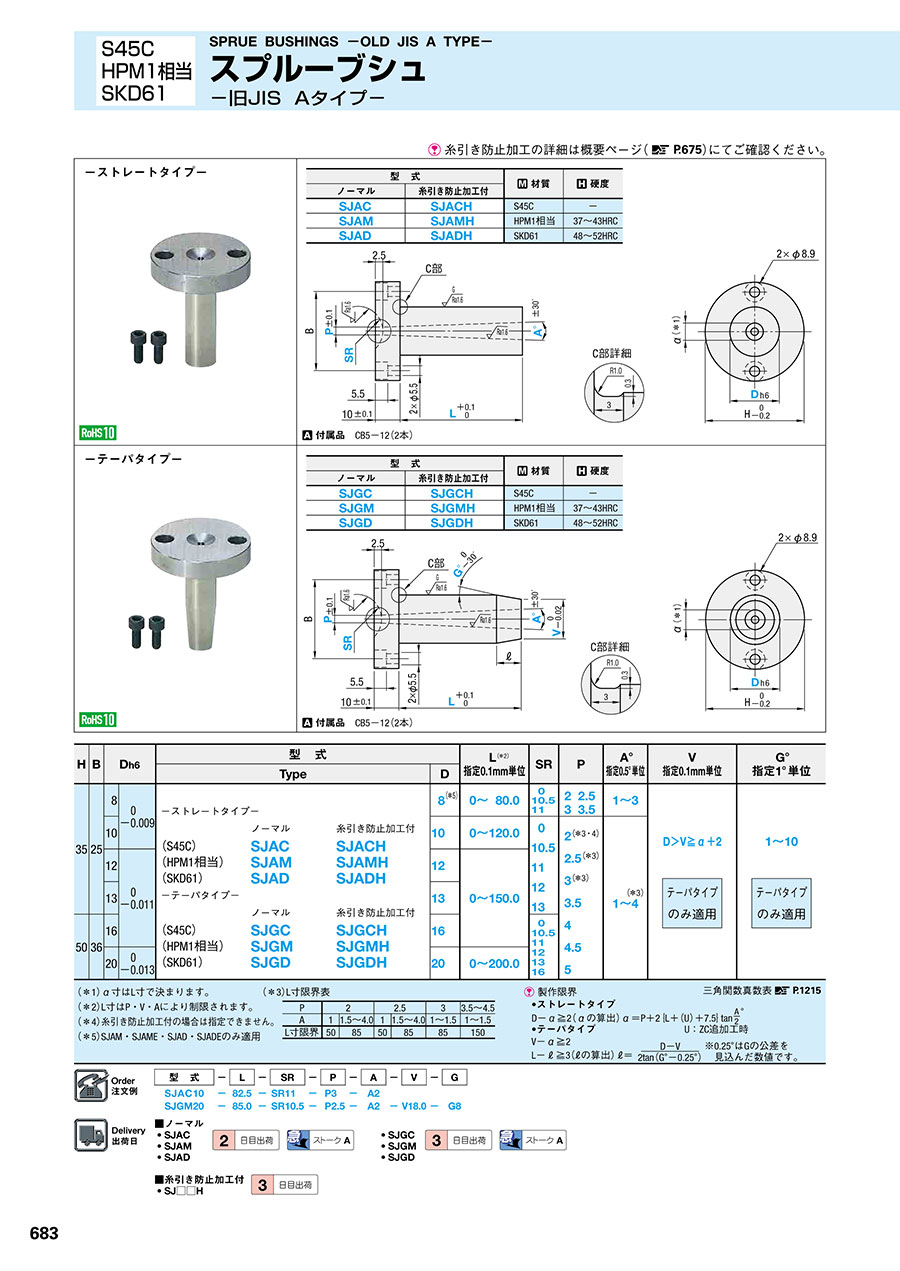

カタログ |P.683

4.4

平均満足度4.4

この商品のレビューをみる（17件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スプルーブシュ -汎用ボルトタイプ・フランジ厚10mm-

4.5

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スプルーブシュ -汎用ボルトタイプ・フランジ厚15mm-

4.3

通常出荷日：2 日目～

旧JIS Aタイプのスプルーブシュです。ストレートタイプ、テーパタイプの選択が...

詳細情報を確認する

商品タイプ
ボルト止め
ボルト仕様
汎用ボルト
ツバ厚 (mm)
10

無料3D-CADライブラリー申し込み受付中

未確定：候補が94型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

糸引き防止加工の詳細は概要ページ（ P.675）にてご確認ください。

外形図・製品仕様

付属品 CB5-12（2本）

型式		材質	硬度
ノーマル	糸引き防止加工付	材質	硬度
SJAC	SJACH	S45C	-
SJAM	SJAMH	HPM1相当	37～43HRC
SJAD	SJADH	SKD61	48～52HRC

付属品 CB5-12（2本）

型式		材質	硬度
ノーマル	糸引き防止加工付	材質	硬度
SJGC	SJGCH	S45C	-
SJGM	SJGMH	HPM1相当	37～43HRC
SJGD	SJGDH	SKD61	48～52HRC

規格表

H	B	D_h6		型式				L（※2）指定0.1mm単位	SR	P	A° 指定0.5°単位	V 指定0.1mm単位		G° 指定1°単位
H	B	D_h6		Type			D	L（※2）指定0.1mm単位	SR	P	A° 指定0.5°単位	V 指定0.1mm単位		G° 指定1°単位
35	25	8	0 -0.009	-ストレートタイプ- （S45C）（HPM1相当）（SKD61） -テーパタイプ- （S45C）（HPM1相当）（SKD61）	ノーマル SJAC SJAM SJAD ノーマル SJGC SJGM SJGD	糸引き防止加工付 SJACH SJAMH SJADH 糸引き防止加工付 SJGCH SJGMH SJGDH	8^（※5）	0～80.0	0 10.5 11	2 2.5 3 3.5	1～3		D＞V≧α+2		1～10
		10	0 -0.009				10	0～120.0	0 10.5 11 12 13	2^{（※3・4）} 2.5^（※3） 3^（※3） 3.5 4 4.5 5	1～4^（※3）
		12	0 -0.011				12	0～150.0					テーパタイプのみ適用		テーパタイプのみ適用
		13					13						テーパタイプのみ適用		テーパタイプのみ適用
50	36	16					16		0 10.5 11 12 13 16
50	36	20	0 -0.013				20	0～200.0	0 10.5 11 12 13 16
（※1）α寸はL寸で決まります。（※2）L寸はP・V・Aにより制限されます。（※4）糸引き防止加工付の場合は指定できません。（※5）SJAM・SJAME・SJAD・SJADEのみ適用						（※3）L寸限界表					製作限界三角関数真数表 P.1215

注文例

出荷日

追加工

型番リスト

表示件数

型番

SJAC10-[0-120/0.1]-SR[0,10.5,11,12,13]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJAC12-[0-150/0.1]-SR[0,10.5,11,12,13]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJAC13-[0-150/0.1]-SR[0,10.5,11,12,13]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJAC16-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJAC20-[0-200/0.1]-SR[0,10.5,11,12,13,16]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJACE10-[0-120/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]

SJACE12-[0-150/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]

SJACE13-[0-150/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]

SJACE16-[0-150/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]

SJACE20-[0-200/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]

SJACH10-[0-120/0.1]-SR[0,10.5,11,12,13]-P[2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJACH12-[0-150/0.1]-SR[0,10.5,11,12,13]-P[2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJACH13-[0-150/0.1]-SR[0,10.5,11,12,13]-P[2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJACH16-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJACH20-[0-200/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJAD8-[0-80/0.1]-SR[0,10.5,11]-P[2-3.5/0.5]-A[1-3/0.5]

SJAD10-[0-120/0.1]-SR[0,10.5,11,12,13]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJAD12-[0-150/0.1]-SR[0,10.5,11,12,13]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJAD13-[0-150/0.1]-SR[0,10.5,11,12,13]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJAD16-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJAD20-[0-200/0.1]-SR[0,10.5,11,12,13,16]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJADE8-[0-80/0.1]-SR[10.5,11]-P[2-3.5/0.5]-A[1-3/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]

SJADE10-[0-120/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]

SJADE12-[0-150/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]

SJADE13-[0-150/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]

SJADE16-[0-150/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]

SJADE20-[0-200/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]

SJADH10-[0-120/0.1]-SR[0,10.5,11,12,13]-P[2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJADH12-[0-150/0.1]-SR[0,10.5,11,12,13]-P[2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJADH13-[0-150/0.1]-SR[0,10.5,11,12,13]-P[2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJADH16-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJADH20-[0-200/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJAM8-[0-80/0.1]-SR[0,10.5,11]-P[2-3.5/0.5]-A[1-3/0.5]

SJAM10-[0-120/0.1]-SR[0,10.5,11,12,13]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJAM12-[0-150/0.1]-SR[0,10.5,11,12,13]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJAM13-[0-150/0.1]-SR[0,10.5,11,12,13]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJAM16-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJAM20-[0-200/0.1]-SR[0,10.5,11,12,13,16]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJAME8-[0-80/0.1]-SR[10.5,11]-P[2-3.5/0.5]-A[1-3/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]

SJAME10-[0-120/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]

SJAME12-[0-150/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]

SJAME13-[0-150/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]

SJAME16-[0-150/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]

SJAME20-[0-200/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]

SJAMH10-[0-120/0.1]-SR[0,10.5,11,12,13]-P[2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJAMH12-[0-150/0.1]-SR[0,10.5,11,12,13]-P[2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJAMH13-[0-150/0.1]-SR[0,10.5,11,12,13]-P[2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJAMH16-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJAMH20-[0-200/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5]-A[1-4/0.5]

SJGC10-[0-120/0.1]-SR[0,10.5,11,12,13]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]-V[4-13/0.1]-G[1-10/1]

SJGC12-[0-150/0.1]-SR[0,10.5,11,12,13]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]-V[4-13/0.1]-G[1-10/1]

SJGC13-[0-150/0.1]-SR[0,10.5,11,12,13]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]-V[4-13/0.1]-G[1-10/1]

SJGC16-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]-V[4-16/0.1]-G[1-10/1]

SJGC20-[0-200/0.1]-SR[0,10.5,11,12,13,16]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]-V[4-20/0.1]-G[1-10/1]

SJGCE10-[0-120/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]-V[4-13/0.1]-G[1-10/1]

SJGCE12-[0-150/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]-V[4-13/0.1]-G[1-10/1]

SJGCE13-[0-150/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]-V[4-13/0.1]-G[1-10/1]

SJGCE16-[0-150/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]-V[4-16/0.1]-G[1-10/1]

SJGCE20-[0-200/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5]-A[1-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]-V[4-20/0.1]-G[1-10/1]

SJGCH10-[0-120/0.1]-SR[0,10.5,11,12,13]-P[2.5,3,3.5,4,4.5,5]-A[1-4/0.5]-V[4.8-12.9/0.1]-G[1-10/1]

材質

先端合わせ形状

ノズルタッチ部仕様

D（軸径）

(mm)

L(軸径部長さ）

(mm)

A(スプルー部テーパ角度)

(°)

SR(ノズル部)

(mm)

P(スプルー内径)

(mm)

V(先端径)

(mm)

G(テーパ角度)

(°)

F(樹脂ポケット深さ)

(mm)

RoHS?

最小発注数量

S45C

ストレート

ノーマル

0 ～ 120

1 ～ 4

0 ～ 13

2 ～ 5

1個

S45C

ストレート

ノーマル

0 ～ 150

1 ～ 4

0 ～ 13

2 ～ 5

1個

S45C

ストレート

ノーマル

0 ～ 150

1 ～ 4

0 ～ 13

2 ～ 5

1個

S45C

ストレート

ノーマル

0 ～ 150

1 ～ 4

0 ～ 16

2 ～ 5

1個

S45C

ストレート

ノーマル

0 ～ 200

1 ～ 4

0 ～ 16

2 ～ 5

1個

S45C

ストレート

樹脂ポケット

0 ～ 120

1 ～ 4

10.5 ～ 11

2 ～ 5

0.3 ～ 2

1個

S45C

ストレート

樹脂ポケット

0 ～ 150

1 ～ 4

10.5 ～ 11

2 ～ 5

0.3 ～ 2

1個

S45C

ストレート

樹脂ポケット

0 ～ 150

1 ～ 4

10.5 ～ 11

2 ～ 5

0.3 ～ 2

1個

S45C

ストレート

樹脂ポケット

0 ～ 150

1 ～ 4

10.5 ～ 11

2 ～ 5

0.3 ～ 2

1個

S45C

ストレート

樹脂ポケット

0 ～ 200

1 ～ 4

10.5 ～ 11

2 ～ 5

0.3 ～ 2

1個

S45C

ストレート

糸引き防止加工

0 ～ 120

1 ～ 4

0 ～ 13

2.5 ～ 5

1個

S45C

ストレート

糸引き防止加工

0 ～ 150

1 ～ 4

0 ～ 13

2.5 ～ 5

1個

S45C

ストレート

糸引き防止加工

0 ～ 150

1 ～ 4

0 ～ 13

2.5 ～ 5

1個

S45C

ストレート

糸引き防止加工

0 ～ 150

1 ～ 4

0 ～ 16

2.5 ～ 5

1個

S45C

ストレート

糸引き防止加工

0 ～ 200

1 ～ 4

0 ～ 16

2.5 ～ 5

1個

SKD61

ストレート

ノーマル

0 ～ 80

1 ～ 3

0 ～ 11

2 ～ 3.5

1個

SKD61

ストレート

ノーマル

0 ～ 120

1 ～ 4

0 ～ 13

2 ～ 5

1個

SKD61

ストレート

ノーマル

0 ～ 150

1 ～ 4

0 ～ 13

2 ～ 5

1個

SKD61

ストレート

ノーマル

0 ～ 150

1 ～ 4

0 ～ 13

2 ～ 5

1個

SKD61

ストレート

ノーマル

0 ～ 150

1 ～ 4

0 ～ 16

2 ～ 5

1個

SKD61

ストレート

ノーマル

0 ～ 200

1 ～ 4

0 ～ 16

2 ～ 5

1個

SKD61

ストレート

樹脂ポケット

0 ～ 80

1 ～ 3

10.5 ～ 11

2 ～ 3.5

0.3 ～ 2

1個

SKD61

ストレート

樹脂ポケット

0 ～ 120

1 ～ 4

10.5 ～ 11

2 ～ 5

0.3 ～ 2

1個

SKD61

ストレート

樹脂ポケット

0 ～ 150

1 ～ 4

10.5 ～ 11

2 ～ 5

0.3 ～ 2

1個

SKD61

ストレート

樹脂ポケット

0 ～ 150

1 ～ 4

10.5 ～ 11

2 ～ 5

0.3 ～ 2

1個

SKD61

ストレート

樹脂ポケット

0 ～ 150

1 ～ 4

10.5 ～ 11

2 ～ 5

0.3 ～ 2

1個

SKD61

ストレート

樹脂ポケット

0 ～ 200

1 ～ 4

10.5 ～ 11

2 ～ 5

0.3 ～ 2

1個

SKD61

ストレート

糸引き防止加工

0 ～ 120

1 ～ 4

0 ～ 13

2.5 ～ 5

1個

SKD61

ストレート

糸引き防止加工

0 ～ 150

1 ～ 4

0 ～ 13

2.5 ～ 5

1個

SKD61

ストレート

糸引き防止加工

0 ～ 150

1 ～ 4

0 ～ 13

2.5 ～ 5

1個

SKD61

ストレート

糸引き防止加工

0 ～ 150

1 ～ 4

0 ～ 16

2.5 ～ 5

1個

SKD61

ストレート

糸引き防止加工

0 ～ 200

1 ～ 4

0 ～ 16

2.5 ～ 5

1個

HPM1相当

ストレート

ノーマル

0 ～ 80

1 ～ 3

0 ～ 11

2 ～ 3.5

1個

HPM1相当

ストレート

ノーマル

0 ～ 120

1 ～ 4

0 ～ 13

2 ～ 5

1個

HPM1相当

ストレート

ノーマル

0 ～ 150

1 ～ 4

0 ～ 13

2 ～ 5

1個

HPM1相当

ストレート

ノーマル

0 ～ 150

1 ～ 4

0 ～ 13

2 ～ 5

1個

HPM1相当

ストレート

ノーマル

0 ～ 150

1 ～ 4

0 ～ 16

2 ～ 5

1個

HPM1相当

ストレート

ノーマル

0 ～ 200

1 ～ 4

0 ～ 16

2 ～ 5

1個

HPM1相当

ストレート

樹脂ポケット

0 ～ 80

1 ～ 3

10.5 ～ 11

2 ～ 3.5

0.3 ～ 2

1個

HPM1相当

ストレート

樹脂ポケット

0 ～ 120

1 ～ 4

10.5 ～ 11

2 ～ 5

0.3 ～ 2

1個

HPM1相当

ストレート

樹脂ポケット

0 ～ 150

1 ～ 4

10.5 ～ 11

2 ～ 5

0.3 ～ 2

1個

HPM1相当

ストレート

樹脂ポケット

0 ～ 150

1 ～ 4

10.5 ～ 11

2 ～ 5

0.3 ～ 2

1個

HPM1相当

ストレート

樹脂ポケット

0 ～ 150

1 ～ 4

10.5 ～ 11

2 ～ 5

0.3 ～ 2

1個

HPM1相当

ストレート

樹脂ポケット

0 ～ 200

1 ～ 4

10.5 ～ 11

2 ～ 5

0.3 ～ 2

1個

HPM1相当

ストレート

糸引き防止加工

0 ～ 120

1 ～ 4

0 ～ 13

2.5 ～ 5

1個

HPM1相当

ストレート

糸引き防止加工

0 ～ 150

1 ～ 4

0 ～ 13

2.5 ～ 5

1個

HPM1相当

ストレート

糸引き防止加工

0 ～ 150

1 ～ 4

0 ～ 13

2.5 ～ 5

1個

HPM1相当

ストレート

糸引き防止加工

0 ～ 150

1 ～ 4

0 ～ 16

2.5 ～ 5

1個

HPM1相当

ストレート

糸引き防止加工

0 ～ 200

1 ～ 4

0 ～ 16

2.5 ～ 5

1個

S45C

テーパ

ノーマル

0 ～ 120

1 ～ 4

0 ～ 13

2 ～ 5

4 ～ 13

1 ～ 10

1個

S45C

テーパ

ノーマル

0 ～ 150

1 ～ 4

0 ～ 13

2 ～ 5

4 ～ 13

1 ～ 10

1個

S45C

テーパ

ノーマル

0 ～ 150

1 ～ 4

0 ～ 13

2 ～ 5

4 ～ 13

1 ～ 10

1個

S45C

テーパ

ノーマル

0 ～ 150

1 ～ 4

0 ～ 16

2 ～ 5

4 ～ 16

1 ～ 10

1個

S45C

テーパ

ノーマル

0 ～ 200

1 ～ 4

0 ～ 16

2 ～ 5

4 ～ 20

1 ～ 10

1個

S45C

テーパ

樹脂ポケット

0 ～ 120

1 ～ 4

10.5 ～ 11

2 ～ 5

4 ～ 13

1 ～ 10

0.3 ～ 2

1個

S45C

テーパ

樹脂ポケット

0 ～ 150

1 ～ 4

10.5 ～ 11

2 ～ 5

4 ～ 13

1 ～ 10

0.3 ～ 2

1個

S45C

テーパ

樹脂ポケット

0 ～ 150

1 ～ 4

10.5 ～ 11

2 ～ 5

4 ～ 13

1 ～ 10

0.3 ～ 2

1個

S45C

テーパ

樹脂ポケット

0 ～ 150

1 ～ 4

10.5 ～ 11

2 ～ 5

4 ～ 16

1 ～ 10

0.3 ～ 2

1個

S45C

テーパ

樹脂ポケット

0 ～ 200

1 ～ 4

10.5 ～ 11

2 ～ 5

4 ～ 20

1 ～ 10

0.3 ～ 2

1個

S45C

テーパ

糸引き防止加工

0 ～ 120

1 ～ 4

0 ～ 13

2.5 ～ 5

4.8 ～ 12.9

1 ～ 10

1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

旧JIS Aタイプのスプルーブシュです。ストレートタイプ、テーパタイプの選択が可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スプルーブシュ -旧JIS Aタイプ-のレビュー

4.4平均満足度：4.417件のレビュー

星5
41%
星4
59%
星3
0%
星2
0%
星1
0%

金型

満足度：5.02022/10/25

旧JISタイプのものもあるので、古い金型の補修に助かります。

1人が参考にしています。

金型部品

満足度：4.02022/07/05

コストパフォーマンスもよく、必要な寸法を指定でき便利なのでこれからも使用したいです。

1人が参考にしています。

修理

満足度：4.02021/01/23

金型修理の際にスプ−ルを大きくしてほしいという依頼があるので加工するよりは楽です

0人が参考にしています。

スプ−ル

満足度：4.02020/12/12

交換ができるのでメンテのことを考えると必須です型費が安いと考えますが

0人が参考にしています。

金型部品

満足度：4.02020/10/19

ほとんどの場合は自社旋盤加工で作るのですが、自社で加工できない時に発注します。寸法を色々と指定できて重宝します。

0人が参考にしています。

17件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品スプルーブシュ -旧JIS Aタイプ-	スプルーブシュ(P3．5，SR11) -汎用ボルト・フランジ厚10mm/L寸固定タイプ-	スプルーブシュ(糸引き防止加工付) -汎用ボルトタイプ･フランジ厚10mm･板厚(Y)選択-	スプルーブシュ -汎用ボルトタイプ・フランジ厚10mm-	スプルーブシュ -専用ボルトタイプ・フランジ厚10mm-	スプルーブシュ -汎用ボルトタイプ・フランジ厚20mm-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目〜	2日目	3日目	2日目〜	3日目〜	5日目
商品タイプ	ボルト止め	ボルト止め	ボルト止め	ボルト止め	ボルト止め	ボルト止め
ボルト仕様	汎用ボルト	汎用ボルト	汎用ボルト	汎用ボルト	専用ボルト	汎用ボルト
ツバ厚(mm)	10	10	10	10	10	20
