スプルーブシュ -汎用ボルトタイプ・フランジ厚20mm-

カタログ |P.689

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スプルーブシュ -汎用ボルトタイプ・フランジ厚10mm-

4.5

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スプルーブシュ -旧JIS Aタイプ-

4.4

通常出荷日：2 日目～

汎用ボルト・フランジ厚20mmタイプのスプルーブシュです。ストレートタイプ、テ...

詳細情報を確認する

商品タイプ
ボルト止め
ボルト仕様
汎用ボルト
ツバ厚 (mm)
20

無料3D-CADライブラリー申し込み受付中

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

糸引き防止加工の詳細は概要ページ（ P.675）にてご確認ください。

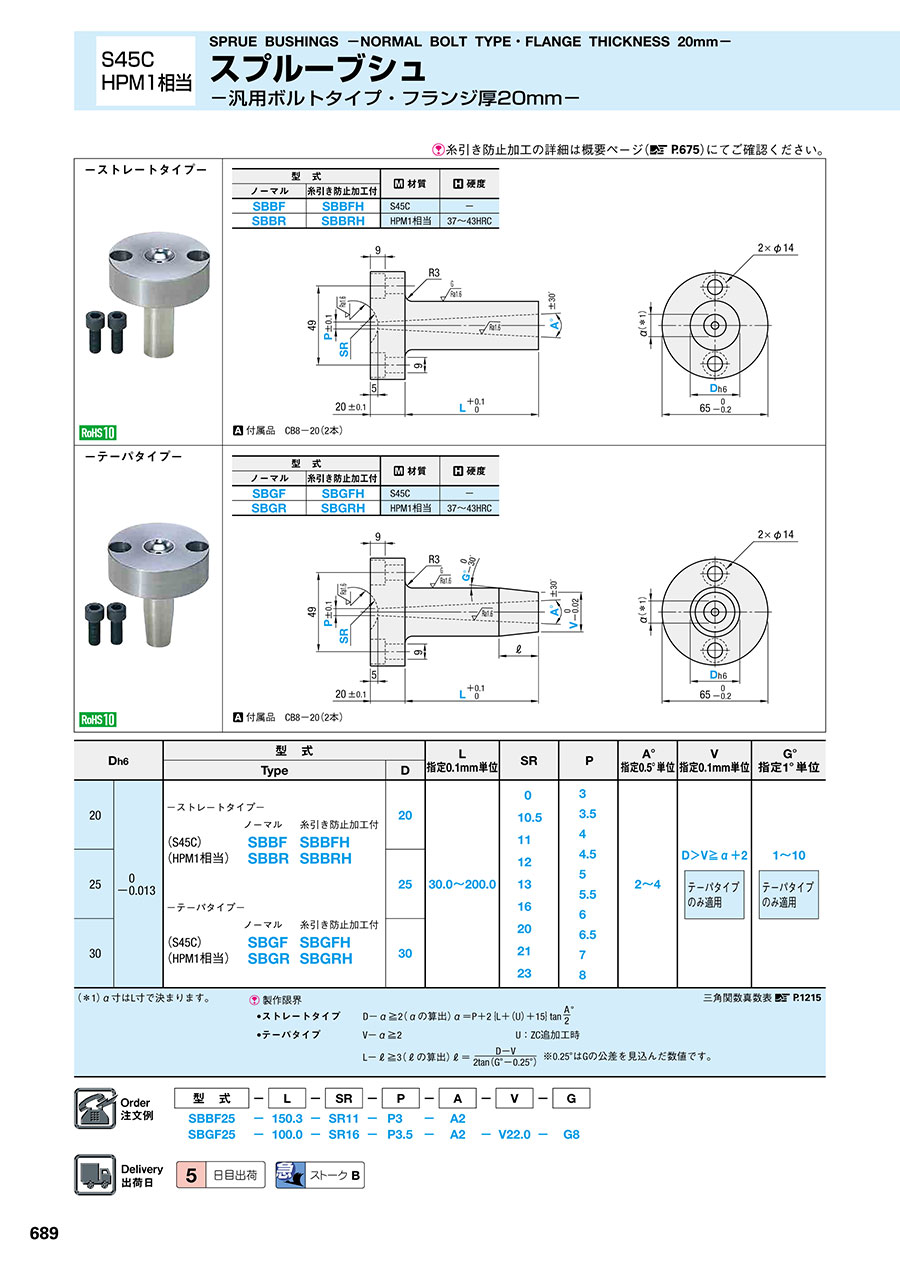

外形図・製品仕様

型式		材質	硬度
ノーマル	糸引き防止加工付	材質	硬度
SBBF	SBBFH	S45C	-
SBBR	SBBRH	HPM1相当	37～43HRC

付属品 CB8-20（2本）

型式		材質	硬度
ノーマル	糸引き防止加工付	材質	硬度
SBGF	SBGFH	S45C	-
SBGR	SBGRH	HPM1相当	37～43HRC

付属品 CB8-20（2本）

規格表

D_h6		型式				L 指定0.1mm単位	SR	P	A° 指定0.5°単位	V 指定0.1mm単位		G° 指定1°単位
D_h6		Type			D	L 指定0.1mm単位	SR	P	A° 指定0.5°単位	V 指定0.1mm単位		G° 指定1°単位
20	0 -0.013	−ストレートタイプ− （S45C）（HPM1相当） −テーパタイプ− （S45C）（HPM1相当）	ノーマル SBBF SBBR ノーマル SBGF SBGR	糸引き防止加工付 SBBFH SBBRH 糸引き防止加工付 SBGFH SBGRH	20	30.0～200.0	0 10.5 11 12 13 16 20 21 23	3 3.5 4 4.5 5 5.5 6 6.5 7 8	2～4		D＞V≧α+2		1～10
25					25						テーパタイプのみ適用		テーパタイプのみ適用
30					30
（※1）α寸はL寸で決まります			製作限界							三角関数真数表 P.1215

注文例

出荷日

追加工

型番リスト

表示件数

型番

SBBF20-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[2-4/0.5]

SBBF25-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[2-4/0.5]

SBBF30-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[2-4/0.5]

SBBFH20-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[2-4/0.5]

SBBFH25-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[2-4/0.5]

SBBFH30-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[2-4/0.5]

SBBR20-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[2-4/0.5]

SBBR25-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[2-4/0.5]

SBBR30-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[2-4/0.5]

SBBRH20-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[2-4/0.5]

SBBRH25-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[2-4/0.5]

SBBRH30-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[2-4/0.5]

SBGF20-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[2-4/0.5]-V[5-19.9/0.1]-G[1-10/1]

SBGF25-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[2-4/0.5]-V[5-24.9/0.1]-G[1-10/1]

SBGF30-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[2-4/0.5]-V[5-29.9/0.1]-G[1-10/1]

SBGFH20-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[2-4/0.5]-V[5-19.9/0.1]-G[1-10/1]

SBGFH25-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[2-4/0.5]-V[5-24.9/0.1]-G[1-10/1]

SBGFH30-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[2-4/0.5]-V[5-29.9/0.1]-G[1-10/1]

SBGR20-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[2-4/0.5]-V[5-19.9/0.1]-G[1-10/1]

SBGR25-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[2-4/0.5]-V[5-24.9/0.1]-G[1-10/1]

SBGR30-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[2-4/0.5]-V[5-29.9/0.1]-G[1-10/1]

SBGRH20-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[2-4/0.5]-V[5-19.9/0.1]-G[1-10/1]

SBGRH25-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[2-4/0.5]-V[5-24.9/0.1]-G[1-10/1]

SBGRH30-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[2-4/0.5]-V[5-29.9/0.1]-G[1-10/1]

材質

先端合わせ形状

ノズルタッチ部仕様

D（軸径）

(mm)

L(軸径部長さ）

(mm)

A(スプルー部テーパ角度)

(°)

SR(ノズル部)

(mm)

P(スプルー内径)

(mm)

V(先端径)

(mm)

G(テーパ角度)

(°)

RoHS?

最小発注数量

S45C	ストレート	ノーマル	20	30 ～ 200	2 ～ 4	0 ～ 23	3 ～ 8	-	-	10	1個
S45C	ストレート	ノーマル	25	30 ～ 200	2 ～ 4	0 ～ 23	3 ～ 8	-	-	10	1個
S45C	ストレート	ノーマル	30	30 ～ 200	2 ～ 4	0 ～ 23	3 ～ 8	-	-	10	1個
S45C	ストレート	糸引き防止加工	20	30 ～ 200	2 ～ 4	0 ～ 23	3 ～ 8	-	-	10	1個
S45C	ストレート	糸引き防止加工	25	30 ～ 200	2 ～ 4	0 ～ 23	3 ～ 8	-	-	10	1個
S45C	ストレート	糸引き防止加工	30	30 ～ 200	2 ～ 4	0 ～ 23	3 ～ 8	-	-	10	1個
HPM1相当	ストレート	ノーマル	20	30 ～ 200	2 ～ 4	0 ～ 23	3 ～ 8	-	-	10	1個
HPM1相当	ストレート	ノーマル	25	30 ～ 200	2 ～ 4	0 ～ 23	3 ～ 8	-	-	10	1個
HPM1相当	ストレート	ノーマル	30	30 ～ 200	2 ～ 4	0 ～ 23	3 ～ 8	-	-	10	1個
HPM1相当	ストレート	糸引き防止加工	20	30 ～ 200	2 ～ 4	0 ～ 23	3 ～ 8	-	-	10	1個
HPM1相当	ストレート	糸引き防止加工	25	30 ～ 200	2 ～ 4	0 ～ 23	3 ～ 8	-	-	10	1個
HPM1相当	ストレート	糸引き防止加工	30	30 ～ 200	2 ～ 4	0 ～ 23	3 ～ 8	-	-	10	1個
S45C	テーパ	ノーマル	20	30 ～ 200	2 ～ 4	0 ～ 23	3 ～ 8	5 ～ 19.9	1 ～ 10	10	1個
S45C	テーパ	ノーマル	25	30 ～ 200	2 ～ 4	0 ～ 23	3 ～ 8	5 ～ 24.9	1 ～ 10	10	1個
S45C	テーパ	ノーマル	30	30 ～ 200	2 ～ 4	0 ～ 23	3 ～ 8	5 ～ 29.9	1 ～ 10	10	1個
S45C	テーパ	糸引き防止加工	20	30 ～ 200	2 ～ 4	0 ～ 23	3 ～ 8	5 ～ 19.9	1 ～ 10	10	1個
S45C	テーパ	糸引き防止加工	25	30 ～ 200	2 ～ 4	0 ～ 23	3 ～ 8	5 ～ 24.9	1 ～ 10	10	1個
S45C	テーパ	糸引き防止加工	30	30 ～ 200	2 ～ 4	0 ～ 23	3 ～ 8	5 ～ 29.9	1 ～ 10	10	1個
HPM1相当	テーパ	ノーマル	20	30 ～ 200	2 ～ 4	0 ～ 23	3 ～ 8	5 ～ 19.9	1 ～ 10	10	1個
HPM1相当	テーパ	ノーマル	25	30 ～ 200	2 ～ 4	0 ～ 23	3 ～ 8	5 ～ 24.9	1 ～ 10	10	1個
HPM1相当	テーパ	ノーマル	30	30 ～ 200	2 ～ 4	0 ～ 23	3 ～ 8	5 ～ 29.9	1 ～ 10	10	1個
HPM1相当	テーパ	糸引き防止加工	20	30 ～ 200	2 ～ 4	0 ～ 23	3 ～ 8	5 ～ 19.9	1 ～ 10	10	1個
HPM1相当	テーパ	糸引き防止加工	25	30 ～ 200	2 ～ 4	0 ～ 23	3 ～ 8	5 ～ 24.9	1 ～ 10	10	1個
HPM1相当	テーパ	糸引き防止加工	30	30 ～ 200	2 ～ 4	0 ～ 23	3 ～ 8	5 ～ 29.9	1 ～ 10	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

詳細情報

基本情報

基本情報

汎用ボルト・フランジ厚20mmタイプのスプルーブシュです。ストレートタイプ、テーパタイプの選択が可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
