スプルーブシュ -汎用ボルトタイプ・フランジ厚15mm-

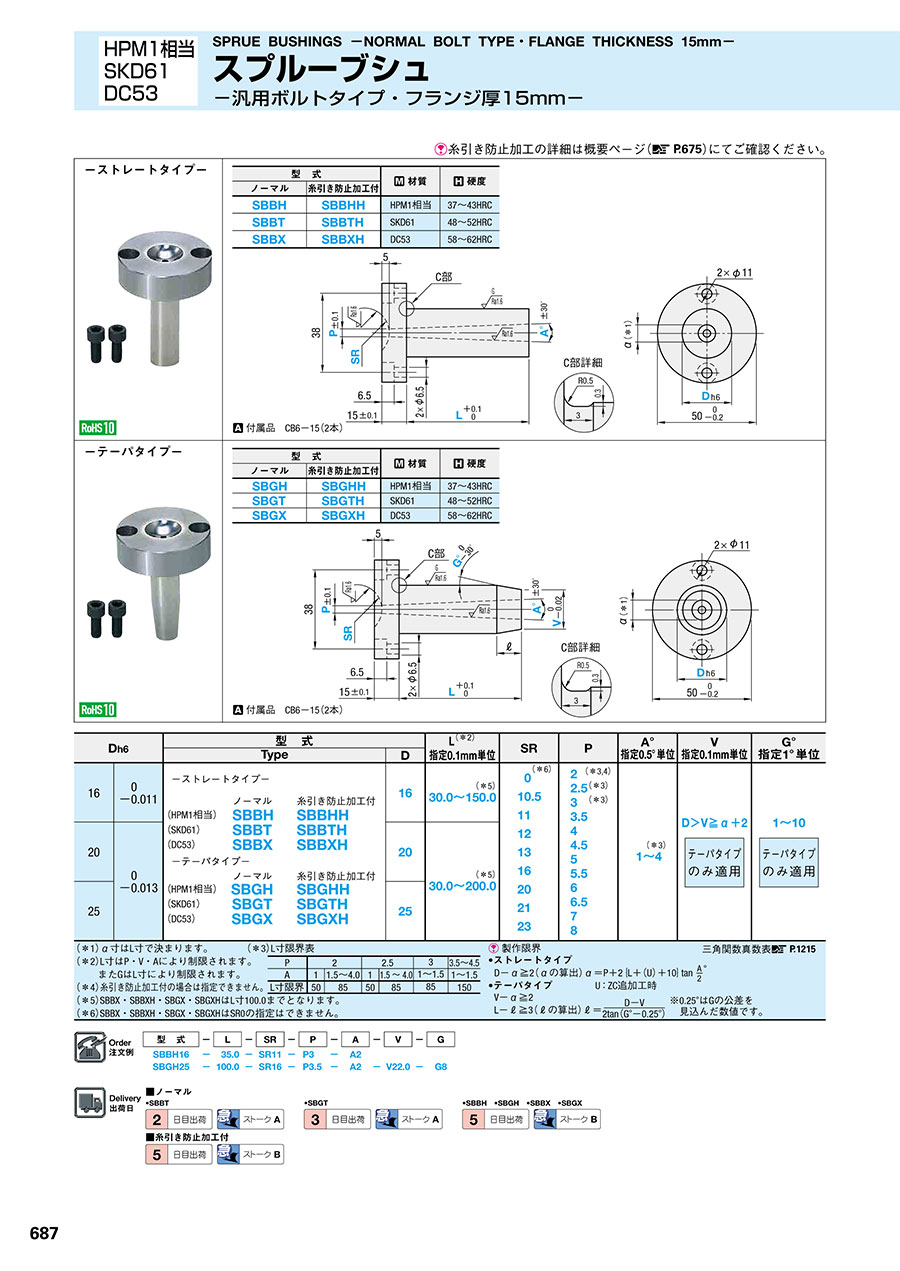

カタログ |P.687

4.2

平均満足度4.2

この商品のレビューをみる（8件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スプルーブシュ -汎用ボルトタイプ・フランジ厚10mm-

4.5

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スプルーブシュ -旧JIS Aタイプ-

4.4

通常出荷日：2 日目～

汎用ボルト・フランジ厚15mmタイプのスプルーブシュです。ストレートタイプ、テ...

詳細情報を確認する

商品タイプ
ボルト止め
ボルト仕様
汎用ボルト
ツバ厚 (mm)
15

無料3D-CADライブラリー申し込み受付中

未確定：候補が36型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

糸引き防止加工の詳細は概要ページ（ P.675）にてご確認ください。

外形図・製品仕様

型式		材質	硬度
ノーマル	糸引き防止加工付	材質	硬度
SBBH	SBBHH	HPM1相当	37～43HRC
SBBT	SBBTH	SKD61	48～52HRC
SBBX	SBBXH	DC53	58～62HRC

付属品 CB6-15（2本）

型式		材質	硬度
ノーマル	糸引き防止加工付	材質	硬度
SBGH	SBGHH	HPM1相当	37～43HRC
SBGT	SBGTH	SKD61	48～52HRC
SBGX	SBGXH	DC53	58～62HRC

付属品 CB6-15（2本）

規格表

D_h6		型式					L^（※2）指定0.1mm単位	SR	P	A° 指定0.5°単位	V 指定0.1mm単位		G° 指定1°単位
D_h6		Type				D	L^（※2）指定0.1mm単位	SR	P	A° 指定0.5°単位	V 指定0.1mm単位		G° 指定1°単位
16	0 −0.011	−ストレートタイプ−				16	30.0～150.0^（※5）	0^（※6） 10.5 11 12 13 16 20 21 23	2^（※3,4） 2.5^（※3） 3^（※3） 3.5 4 4.5 5 5.5 6 6.5 7 8	1～4^（※3）
				ノーマル	糸引き防止加工付
			（HPM1相当）	SBBH	SBBHH							D＞V≧α+2		1～10
20	0 −0.013		（SKD61）	SBBT	SBBTH	20	30.0～200.0^（※5）
			（DC53）	SBBX	SBBXH							テーパタイプのみ適用		テーパタイプのみ適用
		−テーパタイプ−										テーパタイプのみ適用		テーパタイプのみ適用
				ノーマル	糸引き防止加工付
25			（HPM1相当）	SBGH	SBGHH	25
			（SKD61）	SBGT	SBGTH
			（DC53）	SBGX	SBGXH

（※1）α寸はL寸で決まります。（※2）L寸はP・V・Aにより制限されます。またGはL寸により制限されます。（※4）糸引き防止加工付の場合は指定できません。（※5）SBBX・SBBXH・SBGX・SBGXHはL寸100.0までとなります。（※6）SBBX・SBBXH・SBGX・SBGXHはSR0の指定はできません。					（※3）L寸限界表					製作限界三角関数真数表 P.1215

注文例

出荷日

追加工

型番リスト

表示件数

型番

SBBH16-[30-150/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]

SBBH20-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]

SBBH25-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]

SBBHH16-[30-150/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]

SBBHH20-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]

SBBHH25-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]

SBBT16-[30-150/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]

SBBT20-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]

SBBT25-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]

SBBTH16-[30-150/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]

SBBTH20-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]

SBBTH25-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]

SBBX16-[30-100/0.1]-SR[10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]

SBBX20-[30-100/0.1]-SR[10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]

SBBX25-[30-100/0.1]-SR[10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]

SBBXH16-[30-100/0.1]-SR[10.5,11,12,13,16,20,21,23]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]

SBBXH20-[30-100/0.1]-SR[10.5,11,12,13,16,20,21,23]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]

SBBXH25-[30-100/0.1]-SR[10.5,11,12,13,16,20,21,23]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]

SBGH16-[30-150/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]-V[4-16/0.1]-G[1-10/1]

SBGH20-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]-V[4-20/0.1]-G[1-10/1]

SBGH25-[0-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]-V[4-25/0.1]-G[1-10/1]

SBGHH16-[30-150/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]-V[5.6-15.9/0.1]-G[1-10/1]

SBGHH20-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]-V[5.6-19.9/0.1]-G[1-10/1]

SBGHH25-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]-V[5.6-24.9/0.1]-G[1-10/1]

SBGT16-[30-150/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]-V[4-15.9/0.1]-G[1-10/1]

SBGT20-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]-V[4-19.9/0.1]-G[1-10/1]

SBGT25-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]-V[4-24.9/0.1]-G[1-10/1]

SBGTH16-[30-150/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]-V[5.6-15.9/0.1]-G[1-10/1]

SBGTH20-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]-V[5.6-19.9/0.1]-G[1-10/1]

SBGTH25-[30-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]-V[5.6-24.9/0.1]-G[1-10/1]

SBGX16-[30-100/0.1]-SR[10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]-V[4-16/0.1]-G[1-10/1]

SBGX20-[30-100/0.1]-SR[10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]-V[4-20/0.1]-G[1-10/1]

SBGX25-[30-100/0.1]-SR[10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]-V[4-25/0.1]-G[1-10/1]

SBGXH16-[30-100/0.1]-SR[10.5,11,12,13,16,20,21,23]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]-V[5.6-15.9/0.1]-G[1-10/1]

SBGXH20-[30-100/0.1]-SR[10.5,11,12,13,16,20,21,23]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]-V[5.6-19.9/0.1]-G[1-10/1]

SBGXH25-[30-100/0.1]-SR[10.5,11,12,13,16,20,21,23]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[1-4/0.5]-V[5.6-24.9/0.1]-G[1-10/1]

材質

先端合わせ形状

ノズルタッチ部仕様

D（軸径）

(mm)

L(軸径部長さ）

(mm)

A(スプルー部テーパ角度)

(°)

SR(ノズル部)

(mm)

P(スプルー内径)

(mm)

V(先端径)

(mm)

G(テーパ角度)

(°)

RoHS?

最小発注数量

HPM1相当	ストレート	ノーマル	16	30 ～ 150	1 ～ 4	0 ～ 23	2 ～ 8	-	-	10	1個
HPM1相当	ストレート	ノーマル	20	30 ～ 200	1 ～ 4	0 ～ 23	2 ～ 8	-	-	10	1個
HPM1相当	ストレート	ノーマル	25	30 ～ 200	1 ～ 4	0 ～ 23	2 ～ 8	-	-	10	1個
HPM1相当	ストレート	糸引き防止加工	16	30 ～ 150	1 ～ 4	0 ～ 23	2.5 ～ 8	-	-	10	1個
HPM1相当	ストレート	糸引き防止加工	20	30 ～ 200	1 ～ 4	0 ～ 23	2.5 ～ 8	-	-	10	1個
HPM1相当	ストレート	糸引き防止加工	25	30 ～ 200	1 ～ 4	0 ～ 23	2.5 ～ 8	-	-	10	1個
SKD61	ストレート	ノーマル	16	30 ～ 150	1 ～ 4	0 ～ 23	2 ～ 8	-	-	10	1個
SKD61	ストレート	ノーマル	20	30 ～ 200	1 ～ 4	0 ～ 23	2 ～ 8	-	-	10	1個
SKD61	ストレート	ノーマル	25	30 ～ 200	1 ～ 4	0 ～ 23	2 ～ 8	-	-	10	1個
SKD61	ストレート	糸引き防止加工	16	30 ～ 150	1 ～ 4	0 ～ 23	2.5 ～ 8	-	-	10	1個
SKD61	ストレート	糸引き防止加工	20	30 ～ 200	1 ～ 4	0 ～ 23	2.5 ～ 8	-	-	10	1個
SKD61	ストレート	糸引き防止加工	25	30 ～ 200	1 ～ 4	0 ～ 23	2.5 ～ 8	-	-	10	1個
DC53	ストレート	ノーマル	16	30 ～ 100	1 ～ 4	10.5 ～ 23	2 ～ 8	-	-	10	1個
DC53	ストレート	ノーマル	20	30 ～ 100	1 ～ 4	10.5 ～ 23	2 ～ 8	-	-	10	1個
DC53	ストレート	ノーマル	25	30 ～ 100	1 ～ 4	10.5 ～ 23	2 ～ 8	-	-	10	1個
DC53	ストレート	糸引き防止加工	16	30 ～ 100	1 ～ 4	10.5 ～ 23	2.5 ～ 8	-	-	10	1個
DC53	ストレート	糸引き防止加工	20	30 ～ 100	1 ～ 4	10.5 ～ 23	2.5 ～ 8	-	-	10	1個
DC53	ストレート	糸引き防止加工	25	30 ～ 100	1 ～ 4	10.5 ～ 23	2.5 ～ 8	-	-	10	1個
HPM1相当	テーパ	ノーマル	16	30 ～ 150	1 ～ 4	0 ～ 23	2 ～ 8	4 ～ 16	1 ～ 10	10	1個
HPM1相当	テーパ	ノーマル	20	30 ～ 200	1 ～ 4	0 ～ 23	2 ～ 8	4 ～ 20	1 ～ 10	10	1個
HPM1相当	テーパ	ノーマル	25	0 ～ 200	1 ～ 4	0 ～ 23	2 ～ 8	4 ～ 25	1 ～ 10	10	1個
HPM1相当	テーパ	糸引き防止加工	16	30 ～ 150	1 ～ 4	0 ～ 23	2.5 ～ 8	5.6 ～ 15.9	1 ～ 10	10	1個
HPM1相当	テーパ	糸引き防止加工	20	30 ～ 200	1 ～ 4	0 ～ 23	2.5 ～ 8	5.6 ～ 19.9	1 ～ 10	10	1個
HPM1相当	テーパ	糸引き防止加工	25	30 ～ 200	1 ～ 4	0 ～ 23	2.5 ～ 8	5.6 ～ 24.9	1 ～ 10	10	1個
SKD61	テーパ	ノーマル	16	30 ～ 150	1 ～ 4	0 ～ 23	2 ～ 8	4 ～ 15.9	1 ～ 10	10	1個
SKD61	テーパ	ノーマル	20	30 ～ 200	1 ～ 4	0 ～ 23	2 ～ 8	4 ～ 19.9	1 ～ 10	10	1個
SKD61	テーパ	ノーマル	25	30 ～ 200	1 ～ 4	0 ～ 23	2 ～ 8	4 ～ 24.9	1 ～ 10	10	1個
SKD61	テーパ	糸引き防止加工	16	30 ～ 150	1 ～ 4	0 ～ 23	2.5 ～ 8	5.6 ～ 15.9	1 ～ 10	10	1個
SKD61	テーパ	糸引き防止加工	20	30 ～ 200	1 ～ 4	0 ～ 23	2.5 ～ 8	5.6 ～ 19.9	1 ～ 10	10	1個
SKD61	テーパ	糸引き防止加工	25	30 ～ 200	1 ～ 4	0 ～ 23	2.5 ～ 8	5.6 ～ 24.9	1 ～ 10	10	1個
DC53	テーパ	ノーマル	16	30 ～ 100	1 ～ 4	10.5 ～ 23	2 ～ 8	4 ～ 16	1 ～ 10	10	1個
DC53	テーパ	ノーマル	20	30 ～ 100	1 ～ 4	10.5 ～ 23	2 ～ 8	4 ～ 20	1 ～ 10	10	1個
DC53	テーパ	ノーマル	25	30 ～ 100	1 ～ 4	10.5 ～ 23	2 ～ 8	4 ～ 25	1 ～ 10	10	1個
DC53	テーパ	糸引き防止加工	16	30 ～ 100	1 ～ 4	10.5 ～ 23	2.5 ～ 8	5.6 ～ 15.9	1 ～ 10	10	1個
DC53	テーパ	糸引き防止加工	20	30 ～ 100	1 ～ 4	10.5 ～ 23	2.5 ～ 8	5.6 ～ 19.9	1 ～ 10	10	1個
DC53	テーパ	糸引き防止加工	25	30 ～ 100	1 ～ 4	10.5 ～ 23	2.5 ～ 8	5.6 ～ 24.9	1 ～ 10	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

詳細情報

基本情報

基本情報

汎用ボルト・フランジ厚15mmタイプのスプルーブシュです。ストレートタイプ、テーパタイプの選択が可能です。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
エクステンションノズル用スプルーブシュ -小径ノズルタイプ-
小径ノズルタイプのエクステンションノズル用スプルーブシュです。
ミスミ
スプルーブシュガイド
スプルーブシュガイドです。ランナーストリッパプレートへのテーパ加工が不要になります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
