無給油薄型スライドプレート -SKS3(53_56HRC)5mmタイプ-
- 通常単価(税別)
- 2,510円～4,070円
- 税込単価
- 2,761円～4,477円
通常出荷日：在庫品1日目当日出荷可能
SKS3(53_56HRC)5mmタイプの無給油薄型スライドプレートです。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

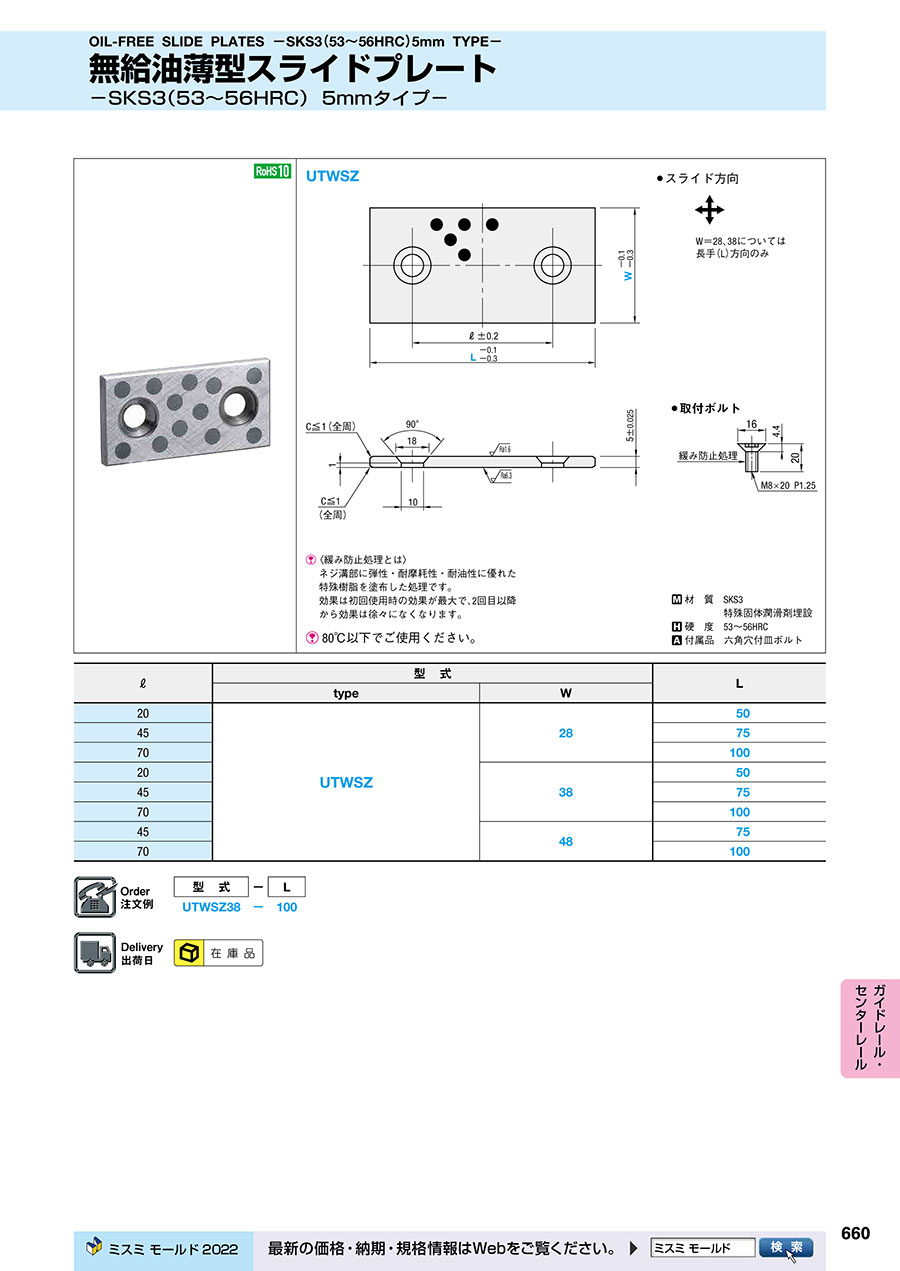

外形図・製品仕様
〈緩み防止処理とは〉
ネジ溝部に弾性・耐摩耗性・耐油性に優れた特殊樹脂を塗布した処理です。
効果は初回使用時の効果が最大で、2回目以降から効果は徐々になくなります。
80℃以下でご使用ください。
| 材質 | SKS3 |
| 特殊固体潤滑剤埋設 | |
| 硬度 | 53～56HRC |
| 付属品 | 六角穴付皿ボルト |
規格表
| ℓ | 型 式 | L | |
|---|---|---|---|
| type | W | ||
| 20 | UTWSZ | 28 | 50 |
| 45 | 75 | ||
| 70 | 100 | ||
| 20 | 38 | 50 | |
| 45 | 75 | ||
| 70 | 100 | ||
| 45 | 48 | 75 | |
| 70 | 100 | ||
注文例
出荷日
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,510円 ( 2,761円 ) | 在庫品1日目当日出荷可能 |
2,780円 ( 3,058円 ) | 在庫品1日目当日出荷可能 |
3,540円 ( 3,894円 ) | 在庫品1日目当日出荷可能 |
2,670円 ( 2,937円 ) | 在庫品1日目当日出荷可能 |
3,000円 ( 3,300円 ) | 在庫品1日目当日出荷可能 |
3,800円 ( 4,180円 ) | 在庫品1日目当日出荷可能 |
3,210円 ( 3,531円 ) | 在庫品1日目当日出荷可能 |
4,070円 ( 4,477円 ) | 在庫品1日目当日出荷可能 |
カタログ
無給油薄型スライドプレート -SKS3(53_56HRC)5mmタイプ-のレビュー
溝
4
4.02020/08/06
油溝があるため
摺動面は
かじりが少なく
交換タイプなので
便利です
0人が参考にしています。
よくあるご質問（FAQ）
QWのサイズによってスライド方向が変わるのはなぜ ですか？(W22・38は長手方向のみW48は上下左右どちらでも可能)
A
W寸が小さい場合、潤滑剤の列数も少なくなります。潤滑剤が少なくなれば、スライドコアとの設置面積が減り摺動性が低下します。
上記内容をふまえ、W寸が小さいサイズにおいてＷ方向の摺動はお勧めしていません。
上記内容をふまえ、W寸が小さいサイズにおいてＷ方向の摺動はお勧めしていません。
Qスライドプレートをスライド調整プレートとして使用したいのですが、問題ありませんか？
A
弊社では、スライド調整プレートとスライドプレートの2種類をご用意しており、各々以下の用途での使用を想定しております。よって、各商品の想定使用用途をご理解いただいたうえで、商品をご選択頂けますと幸いです。
スライド調整プレート･･･スライドコアのロッキングブロックと当たる面に設置しロッキングブロックとの調整(射出圧受部)に使用するもの
スライドプレート･･･スライドコアの底面が摺動するプレートに設置するもの
スライド調整プレート･･･スライドコアのロッキングブロックと当たる面に設置しロッキングブロックとの調整(射出圧受部)に使用するもの
スライドプレート･･･スライドコアの底面が摺動するプレートに設置するもの
QW寸のサイズによってスライド方向が変わるのはなぜ ですか？(W=40以下は長手方向のみ。W=48以上は長手短手どちらでも可能)
A
W寸が小さい場合、潤滑剤の列数も少なくなります。潤滑剤が少なくなれば、スライドコアとの設置面積が減り摺動性が低下します。
上記内容をふまえ、W寸が小さいサイズにおいては、短手（Ｗ）方向の摺動はお勧めしていません。
上記内容をふまえ、W寸が小さいサイズにおいては、短手（Ｗ）方向の摺動はお勧めしていません。
