無給油センターレール -スタンダードタイプ(銅合金)-

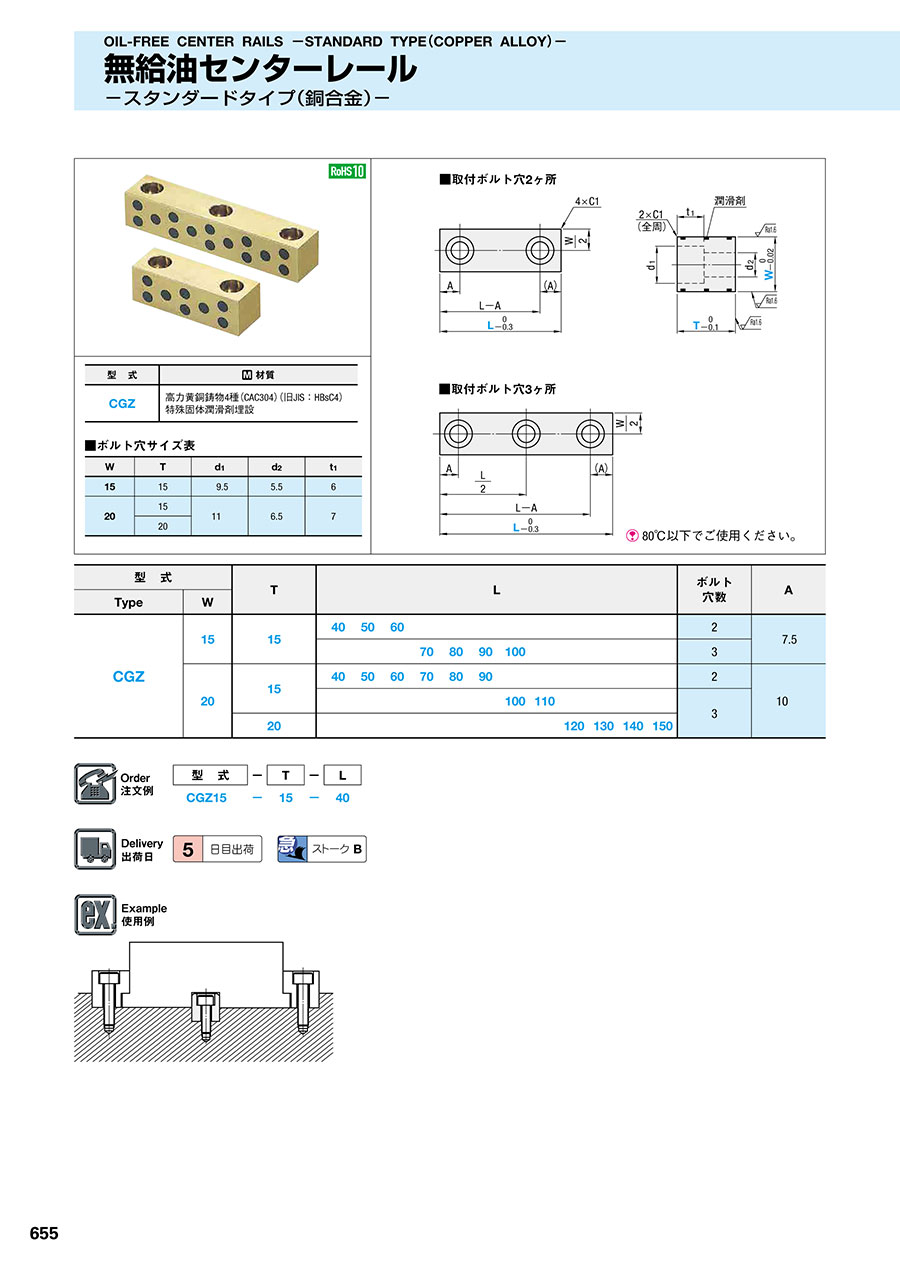

カタログ |P.655

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（3件）

通常単価(税別): 5,630円～12,540円

税込単価: 6,193円～13,794円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

溝無しガイドレール -スタンダードタイプ-

4.3

通常価格(税別)： 1,930円 (税込価格：2,123円)

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

溝無し無給油ガイドレール -スタンダードタイプ(銅合金･SKS3)

4.3

通常価格(税別)： 2,260円 (税込価格：2,486円)

通常出荷日：在庫品1日目

スタンダードタイプ(銅合金)の無給油センターレールとなります。

詳細情報を確認する

商品タイプ
センターレール
材質
銅合金
ガイド溝
溝なし
油溝
無給油

無料3D-CADライブラリー申し込み受付中

未確定：候補が19型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

80℃以下でご使用ください。

型式	材質
CGZ	高力黄銅鋳物4種（CAC304）（旧JIS：HBsC4）特殊固体潤滑剤埋設

■ボルト穴サイズ表

W	T	d₁	d₂	t₁
15	15	9.5	5.5	6
20	15	11	6.5	7
20	20	11	6.5	7

規格表

型式		T	L													ボルト穴数	A
Type	W	T	L													ボルト穴数	A
CGZ	15	15		40	50	60										2	7.5
	15	15					70	80	90	100						3	7.5
	20	15		40	50	60	70	80	90							2	10
		15								100	110					3
		20										120	130	140	150	3

注文例

出荷日

型番リスト

表示件数

型番

W（レール幅）

(mm)

T（レール厚）

(mm)

L（レール長）

(mm)

RoHS?

最小発注数量

15	15	40	10	1個
15	15	50	10	1個
15	15	60	10	1個
15	15	70	10	1個
15	15	80	10	1個
15	15	90	10	1個
15	15	100	10	1個
20	15	40	10	1個
20	15	50	10	1個
20	15	60	10	1個
20	15	70	10	1個
20	15	80	10	1個
20	15	90	10	1個
20	15	100	10	1個
20	15	110	10	1個
20	20	120	10	1個
20	20	130	10	1個
20	20	140	10	1個
20	20	150	-	1個

通常単価(税別) (税込単価)	通常出荷日

5,630円 ( 6,193円 )	在庫品1日目当日出荷可能
5,630円 ( 6,193円 )	在庫品1日目当日出荷可能
6,450円 ( 7,095円 )	在庫品1日目当日出荷可能
6,450円 ( 7,095円 )	在庫品1日目当日出荷可能
7,280円 ( 8,008円 )	在庫品1日目当日出荷可能
7,280円 ( 8,008円 )	在庫品1日目当日出荷可能
8,050円 ( 8,855円 )	在庫品1日目当日出荷可能
5,720円 ( 6,292円 )	在庫品1日目当日出荷可能
5,720円 ( 6,292円 )	在庫品1日目当日出荷可能
6,730円 ( 7,403円 )	在庫品1日目当日出荷可能
6,730円 ( 7,403円 )	在庫品1日目当日出荷可能
7,720円 ( 8,492円 )	在庫品1日目当日出荷可能
7,720円 ( 8,492円 )	在庫品1日目当日出荷可能
8,720円 ( 9,592円 )	在庫品1日目当日出荷可能
8,720円 ( 9,592円 )	在庫品1日目当日出荷可能
11,180円 ( 12,298円 )	在庫品1日目当日出荷可能
11,180円 ( 12,298円 )	在庫品1日目当日出荷可能
12,540円 ( 13,794円 )	在庫品1日目当日出荷可能
12,540円 ( 13,794円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

スタンダードタイプ(銅合金)の無給油センターレールとなります。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
