センターレール -L寸指定タイプ-

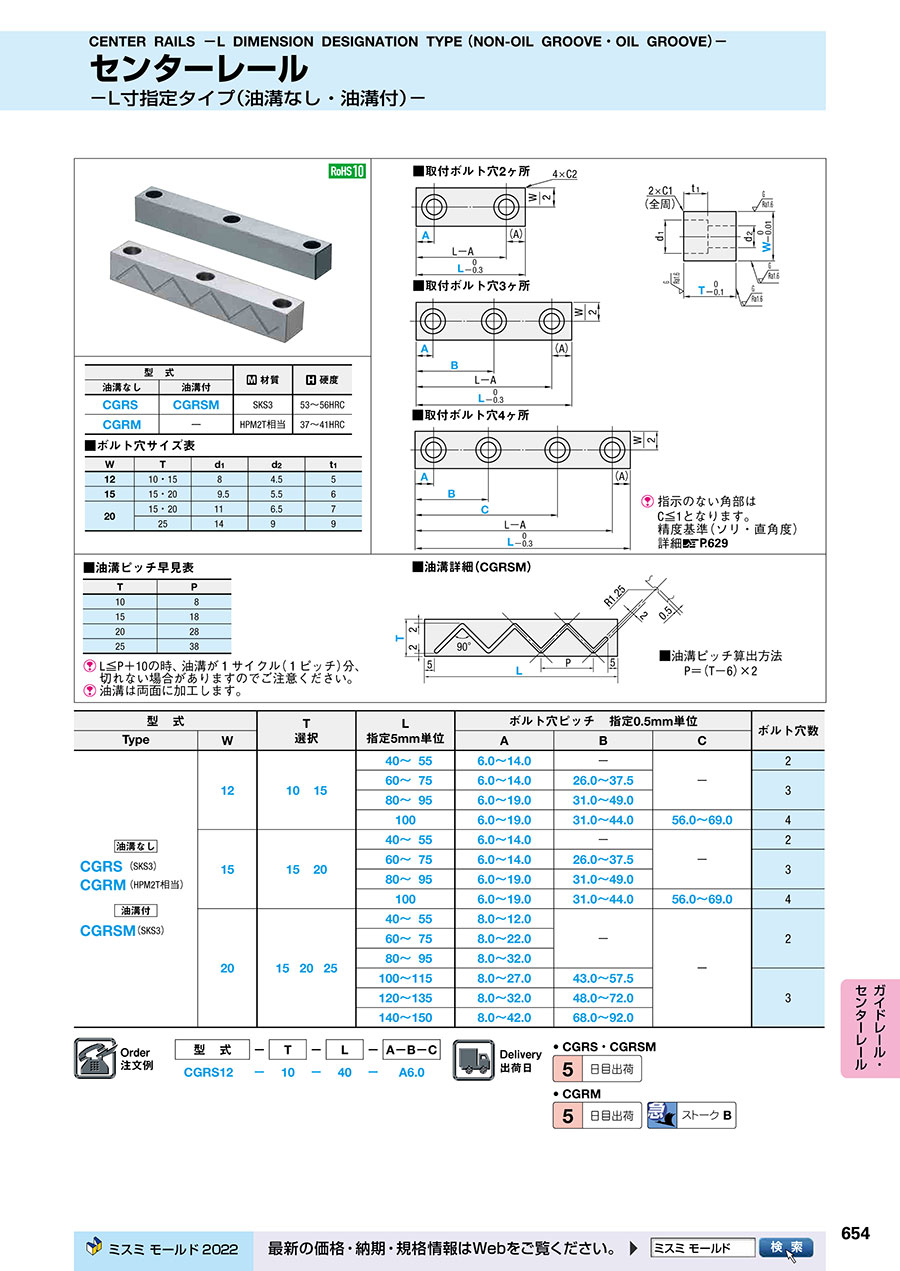

カタログ |P.654

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

溝付ガイドレール -フリー指定タイプ-

通常出荷日：8 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

センターレール -スタンダードタイプ-

4.3

通常出荷日：8 日目

L寸指定タイプ（油溝なし、油溝付）のセンターレールとなります。

詳細情報を確認する

商品タイプ
センターレール
ガイド溝
溝なし

ご注意

取り付け穴3つまたは4つをご希望の場合、B寸法またはC寸法をご指定ください
B寸法、C寸法のご指定がない場合、該当の取付穴は加工されません。

無料3D-CADライブラリー申し込み受付中

未確定：候補が29型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

指示のない角部はC≦1となります。
精度基準（ソリ・直角度）詳細 P.629

型式		材質	硬度
油溝なし	油溝付	材質	硬度
CGRS	CGRSM	SKS3	53～56HRC
CGRM	-	HPM2T相当	37～41HRC

■ボルト穴サイズ表

W	T	d₁	d₂	t₁
12	10・15	8	4.5	5
15	15 ・20	9.5	5.5	6
20	15 ・20	11	6.5	7
20	25	14	9	9

■油溝ピッチ早見表

T	P
10	8
15	18
20	28
25	38

L≦P+10の時、油溝が1サイクル（1ピッチ）分、切れない場合がありますのでご注意ください。
油溝は両面に加工します。

■油溝ピッチ算出方法
P＝（T-6）×2

規格表

型式		T 選択	L 指定5mm単位	ボルト穴ピッチ指定0.5mm単位			ボルト穴数
Type	W	T 選択	L 指定5mm単位	A	B	C	ボルト穴数
CGRS （SKS3） CGRM（HPM2T相当） CGRSM（SKS3）	12	10 15	40～55	6.0～14.0	-	-	2
			60～75	6.0～14.0	26.0～37.5		3
			80～95	6.0～19.0	31.0～49.0		3
			100	6.0～19.0	31.0～44.0	56.0～69.0	4
	15	15 20	40～55	6.0～14.0	-	-	2
			60～75	6.0～14.0	26.0～37.5		3
			80～95	6.0～19.0	31.0～49.0		3
			100	6.0～19.0	31.0～44.0	56.0～69.0	4
	20	15 20 25	40～55	8.0～12.0	-	-	2
			60～75	8.0～22.0
			80～95	8.0～32.0
			100～115	8.0～27.0	43.0～57.5		3
			120～135	8.0～32.0	48.0～72.0
			140～150	8.0～42.0	68.0～92.0

注文例

出荷日

型番リスト

表示件数

型番

CGRM12-10-100-A[6-19/0.5]

CGRM12-10-[40-95/5]-A[6-19/0.5]

CGRM12-15-100-A[6-19/0.5]

CGRM12-15-[40-95/5]-A[6-19/0.5]

CGRM15-15-100-A[6-19/0.5]

CGRM15-15-[40-95/5]-A[6-19/0.5]

CGRM15-20-100-A[6-19/0.5]

CGRM15-20-[40-95/5]-A[6-19/0.5]

CGRM20-15-[40-150/5]-A[8-42/0.5]

CGRM20-20-[40-150/5]-A[8-42/0.5]

CGRM20-25-[40-150/5]-A[8-42/0.5]

CGRS12-10-100-A[6-19/0.5]

CGRS12-10-[40-95/5]-A[6-19/0.5]

CGRS12-15-100-A[6-19/0.5]

CGRS12-15-[40-95/5]-A[6-19/0.5]

CGRS15-15-100-A[6-19/0.5]

CGRS15-15-[40-95/5]-A[6-19/0.5]

CGRS15-20-100-A[6-19/0.5]

CGRS15-20-[40-95/5]-A[6-19/0.5]

CGRS20-15-[40-150/5]-A[8-42/0.5]

CGRS20-20-[40-150/5]-A[8-42/0.5]

CGRS20-25-[40-150/5]-A[8-42/0.5]

CGRSM12-10-[40-100/5]-A[6-19/0.5]

CGRSM12-15-[40-100/5]-A[6-19/0.5]

CGRSM15-15-[40-100/5]-A[6-19/0.5]

CGRSM15-20-[40-100/5]-A[6-19/0.5]

CGRSM20-15-[40-150/5]-A[8-42/0.5]

CGRSM20-20-[40-150/5]-A[8-42/0.5]

CGRSM20-25-[40-150/5]-A[8-42/0.5]

材質

油溝

W（レール幅）

(mm)

T（レール厚）

(mm)

L（レール長）

(mm)

A(ボルト穴ピッチ)

(mm)

RoHS?

最小発注数量

HPM2T	油溝なし	12	10	100	6 ～ 19	10	1個
HPM2T	油溝なし	12	10	40 ～ 95	6 ～ 19	10	1個
HPM2T	油溝なし	12	15	100	6 ～ 19	10	1個
HPM2T	油溝なし	12	15	40 ～ 95	6 ～ 19	10	1個
HPM2T	油溝なし	15	15	100	6 ～ 19	10	1個
HPM2T	油溝なし	15	15	40 ～ 95	6 ～ 19	10	1個
HPM2T	油溝なし	15	20	100	6 ～ 19	10	1個
HPM2T	油溝なし	15	20	40 ～ 95	6 ～ 19	10	1個
HPM2T	油溝なし	20	15	40 ～ 150	8 ～ 42	10	1個
HPM2T	油溝なし	20	20	40 ～ 150	8 ～ 42	10	1個
HPM2T	油溝なし	20	25	40 ～ 150	8 ～ 42	10	1個
SKS3	油溝なし	12	10	100	6 ～ 19	10	1個
SKS3	油溝なし	12	10	40 ～ 95	6 ～ 19	10	1個
SKS3	油溝なし	12	15	100	6 ～ 19	10	1個
SKS3	油溝なし	12	15	40 ～ 95	6 ～ 19	10	1個
SKS3	油溝なし	15	15	100	6 ～ 19	10	1個
SKS3	油溝なし	15	15	40 ～ 95	6 ～ 19	10	1個
SKS3	油溝なし	15	20	100	6 ～ 19	10	1個
SKS3	油溝なし	15	20	40 ～ 95	6 ～ 19	10	1個
SKS3	油溝なし	20	15	40 ～ 150	8 ～ 42	10	1個
SKS3	油溝なし	20	20	40 ～ 150	8 ～ 42	10	1個
SKS3	油溝なし	20	25	40 ～ 150	8 ～ 42	10	1個
SKS3	油溝あり	12	10	40 ～ 100	6 ～ 19	10	1個
SKS3	油溝あり	12	15	40 ～ 100	6 ～ 19	10	1個
SKS3	油溝あり	15	15	40 ～ 100	6 ～ 19	10	1個
SKS3	油溝あり	15	20	40 ～ 100	6 ～ 19	10	1個
SKS3	油溝あり	20	15	40 ～ 150	8 ～ 42	10	1個
SKS3	油溝あり	20	20	40 ～ 150	8 ～ 42	10	1個
SKS3	油溝あり	20	25	40 ～ 150	8 ～ 42	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目

詳細情報

基本情報

基本情報

L寸指定タイプ（油溝なし、油溝付）のセンターレールとなります。

ご注意

取り付け穴3つまたは4つをご希望の場合、B寸法またはC寸法をご指定ください
B寸法、C寸法のご指定がない場合、該当の取付穴は加工されません。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

センターレール -L寸指定タイプ-のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

金型

満足度：5.02022/06/08

この商品は金型に使用しています。使用については特に問題ないように思います。ミスミから購入したのは、すでに加工がされていて...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qガイドレールの材質に「HPM2T」とありますが、他社メーカーでは、「HPM2」という材質のものはありますが、Tがどの様な意味なのか、どこが違うのか教えて下さい。

HPM材は、日立金属株式会社様が開発した予め30～40HRC程度に調質（熱処理）されたプリハードン鋼です。
HPM2は、硬度が33HRC程度となっています。HPM2Tは、37～41HRC程度であり硬度の高い素材です。
