溝付無給油ガイドレール -ノック穴付タイプ-

溝付無給油ガイドレール -ノック穴付タイプ-
未確定：候補が13型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

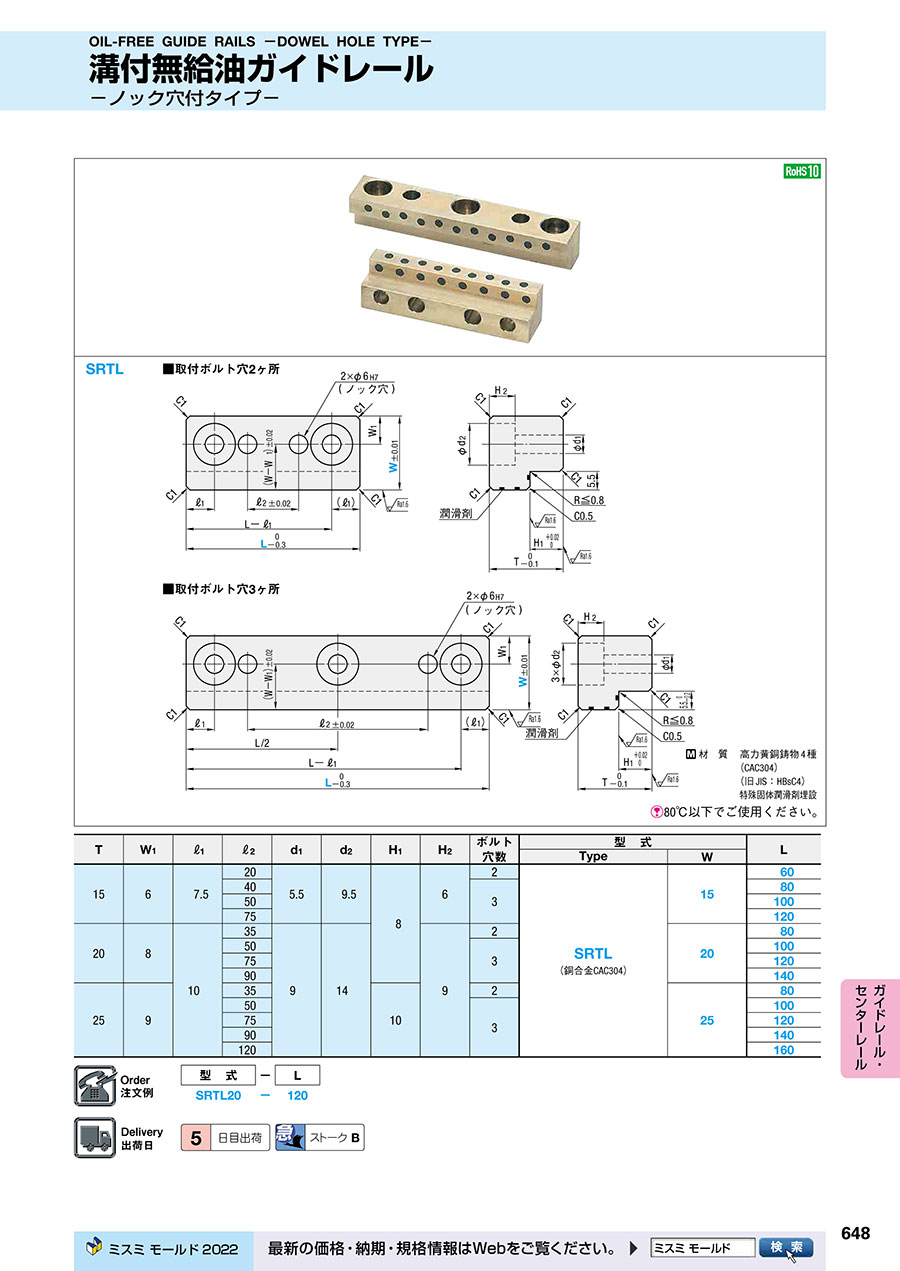

外形図・製品仕様

溝付無給油ガイドレール -ノック穴付タイプ-
材質   高力黄銅鋳物4 種
 （CAC304）
 （旧JIS：HBsC4）
 特殊固体潤滑剤埋設

80℃以下でご使用ください。

規格表

TW1ℓ1ℓ2 d1d2H1H2ボルト
穴数		型    式L
TypeW
156  7.5  205.5  9.5  862SRTL
（銅合金CAC304）		15  60
  403  80
  50100
  75120
20810  359149220  80
  503100
  75120
  90140
259  3510225  80
  503100
  75120
  90140
120160

注文例

溝付無給油ガイドレール -ノック穴付タイプ-

出荷日

溝付無給油ガイドレール -ノック穴付タイプ-

型番リスト

表示件数
  • 1
    • 型番
    SRTL15-60
    SRTL15-80
    SRTL15-100
    SRTL15-120
    SRTL20-80
    SRTL20-100
    SRTL20-120
    SRTL20-140
    SRTL25-80
    SRTL25-100
    SRTL25-120
    SRTL25-140
    SRTL25-160

    W（レール幅）

    (mm)

    L（レール長）

    (mm)

    		RoHS?最小発注数量
    15
    60
    10
    1個
    15
    80
    10
    1個
    15
    100
    10
    1個
    15
    120
    10
    1個
    20
    80
    10
    1個
    20
    100
    10
    1個
    20
    120
    10
    1個
    20
    140
    10
    1個
    25
    80
    10
    1個
    25
    100
    10
    1個
    25
    120
    10
    1個
    25
    140
    10
    1個
    25
    160
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,730円
    ( 3,003円 )
    在庫品1日目当日出荷可能
    3,510円
    ( 3,861円 )
    在庫品1日目当日出荷可能
    4,480円
    ( 4,928円 )
    在庫品1日目当日出荷可能
    5,190円
    ( 5,709円 )
    在庫品1日目当日出荷可能
    4,350円
    ( 4,785円 )
    在庫品1日目当日出荷可能
    5,310円
    ( 5,841円 )
    在庫品1日目当日出荷可能
    5,830円
    ( 6,413円 )
    在庫品1日目当日出荷可能
    7,030円
    ( 7,733円 )
    在庫品1日目当日出荷可能
    5,630円
    ( 6,193円 )
    在庫品1日目当日出荷可能
    6,360円
    ( 6,996円 )
    在庫品1日目当日出荷可能
    7,700円
    ( 8,470円 )
    在庫品1日目当日出荷可能
    8,140円
    ( 8,954円 )
    在庫品1日目当日出荷可能
    9,650円
    ( 10,615円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ノック穴付タイプの溝付無給油ガイドレールです。取り付けボルト穴2ヶ所、3ヶ所の選択が可能です。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    溝付無給油ガイドレール -ノック穴付タイプ-のレビュー
    4.5平均満足度：4.52件のレビュー
    かじり
    4
    満足度：4.02021/03/28
    こちらは インサ−トもので ショット数がかなりおおい 金型にしようします スライドがかじらないです
    0人が参考にしています。
    金型製品部品として
    5
    満足度：5.02019/12/10
    顧客より設計を含めて製作を受注した、金型製品部品として使用しています。金型の構造、サイズによってガイドレールの形状・幅・...もっと読む
    0人が参考にしています。
    2件全て見る
