溝付無給油ガイドレール -スタンダードタイプ(ガイド溝高さ5mm/銅合金･SKS3)-
未確定：候補が45型番あります。
商品情報
銅合金ボルト穴ピッチ指定タイプ Web限定掲載

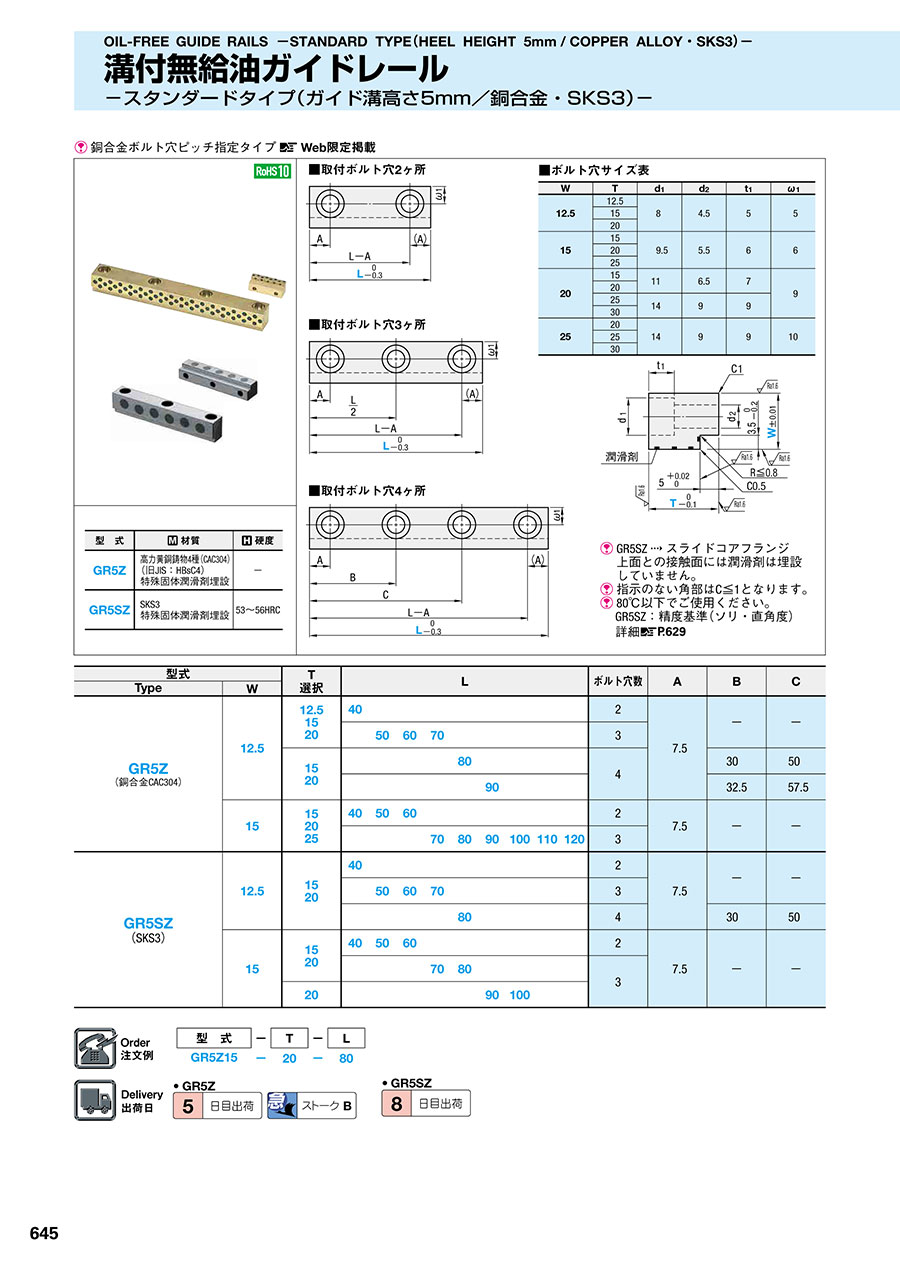

外形図・製品仕様
■ボルト穴サイズ表
| W | T | d1 | d2 | t1 | ω1 |
|---|---|---|---|---|---|
| 12.5 | 12.5 | 8 | 4.5 | 5 | 5 |
| 15 | |||||
| 20 | |||||
| 15 | 15 | 9.5 | 5.5 | 6 | 6 |
| 20 | |||||
| 25 | |||||
| 20 | 15 | 11 | 6.5 | 7 | 9 |
| 20 | |||||
| 25 | 14 | 9 | 9 | ||
| 30 | |||||
| 25 | 20 | 14 | 9 | 9 | 10 |
| 25 | |||||
| 30 |
GR5SZ スライドコアフランジ上面との接触面には潤滑剤は埋設していません。
指示のない角部はC≦1となります。
80℃以下でご使用ください。 GR5SZ：精度基準（ソリ・直角度） 詳細 P.629
| 型 式 | 材質 | 硬度 |
|---|---|---|
| GR5Z | 高力黄銅鋳物4種（CAC304） （旧JIS：HBsC4） 特殊固体潤滑剤埋設 | - |
| GR5SZ | SKS3 特殊固体潤滑剤埋設 | 53～56HRC |
規格表
| 型式 | T 選択 | L | ボルト穴数 | A | B | C | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | W | ||||||||||||||
| GR5Z （銅合金CAC304） | 12.5 | 12.5 15 20 | 40 | 2 | 7.5 | - | - | ||||||||
| 50 | 60 | 70 | 3 | ||||||||||||
| 15 20 | 80 | 4 | 30 | 50 | |||||||||||
| 90 | 32.5 | 57.5 | |||||||||||||
| 15 | 15 20 25 | 40 | 50 | 60 | 2 | 7.5 | - | - | |||||||
| 70 | 80 | 90 | 100 | 110 | 120 | 3 | |||||||||
| GR5SZ （SKS3） | 12.5 | 15 20 | 40 | 2 | 7.5 | - | - | ||||||||
| 50 | 60 | 70 | 3 | ||||||||||||
| 80 | 4 | 30 | 50 | ||||||||||||
| 15 | 15 20 | 40 | 50 | 60 | 2 | 7.5 | - | - | |||||||
| 70 | 80 | 3 | |||||||||||||
| 20 | 90 | 100 | |||||||||||||
注文例
出荷日
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
- ( - ) | 8日目 |
3,270円 ( 3,597円 ) | 在庫品1日目当日出荷可能 |
3,270円 ( 3,597円 ) | 在庫品1日目当日出荷可能 |
3,270円 ( 3,597円 ) | 在庫品1日目当日出荷可能 |
4,060円 ( 4,466円 ) | 在庫品1日目当日出荷可能 |
2,920円 ( 3,212円 ) | 在庫品1日目当日出荷可能 |
2,920円 ( 3,212円 ) | 在庫品1日目当日出荷可能 |
2,920円 ( 3,212円 ) | 在庫品1日目当日出荷可能 |
3,640円 ( 4,004円 ) | 在庫品1日目当日出荷可能 |
3,640円 ( 4,004円 ) | 在庫品1日目当日出荷可能 |
3,640円 ( 4,004円 ) | 在庫品1日目当日出荷可能 |
3,600円 ( 3,960円 ) | 在庫品1日目当日出荷可能 |
3,600円 ( 3,960円 ) | 在庫品1日目当日出荷可能 |
3,600円 ( 3,960円 ) | 在庫品1日目当日出荷可能 |
4,460円 ( 4,906円 ) | 在庫品1日目当日出荷可能 |
4,460円 ( 4,906円 ) | 在庫品1日目当日出荷可能 |
4,460円 ( 4,906円 ) | 在庫品1日目当日出荷可能 |
3,430円 ( 3,773円 ) | 在庫品1日目当日出荷可能 |
3,430円 ( 3,773円 ) | 在庫品1日目当日出荷可能 |
3,430円 ( 3,773円 ) | 在庫品1日目当日出荷可能 |
4,310円 ( 4,741円 ) | 在庫品1日目当日出荷可能 |
4,310円 ( 4,741円 ) | 在庫品1日目当日出荷可能 |
4,310円 ( 4,741円 ) | 在庫品1日目当日出荷可能 |
5,430円 ( 5,973円 ) | 在庫品1日目当日出荷可能 |
5,430円 ( 5,973円 ) | 在庫品1日目当日出荷可能 |
5,430円 ( 5,973円 ) | 在庫品1日目当日出荷可能 |
4,220円 ( 4,642円 ) | 在庫品1日目当日出荷可能 |
4,220円 ( 4,642円 ) | 在庫品1日目当日出荷可能 |
4,220円 ( 4,642円 ) | 在庫品1日目当日出荷可能 |
5,280円 ( 5,808円 ) | 在庫品1日目当日出荷可能 |
5,280円 ( 5,808円 ) | 在庫品1日目当日出荷可能 |
5,280円 ( 5,808円 ) | 在庫品1日目当日出荷可能 |
6,690円 ( 7,359円 ) | 在庫品1日目当日出荷可能 |
6,690円 ( 7,359円 ) | 在庫品1日目当日出荷可能 |
6,690円 ( 7,359円 ) | 在庫品1日目当日出荷可能 |
5,190円 ( 5,709円 ) | 在庫品1日目当日出荷可能 |
5,190円 ( 5,709円 ) | 在庫品1日目当日出荷可能 |
5,190円 ( 5,709円 ) | 在庫品1日目当日出荷可能 |
6,570円 ( 7,227円 ) | 在庫品1日目当日出荷可能 |
6,570円 ( 7,227円 ) | 在庫品1日目当日出荷可能 |
6,570円 ( 7,227円 ) | 在庫品1日目当日出荷可能 |
8,350円 ( 9,185円 ) | 在庫品1日目当日出荷可能 |
8,350円 ( 9,185円 ) | 在庫品1日目当日出荷可能 |
8,350円 ( 9,185円 ) | 在庫品1日目当日出荷可能 |
