溝付ガイドレール -L寸指定タイプ-

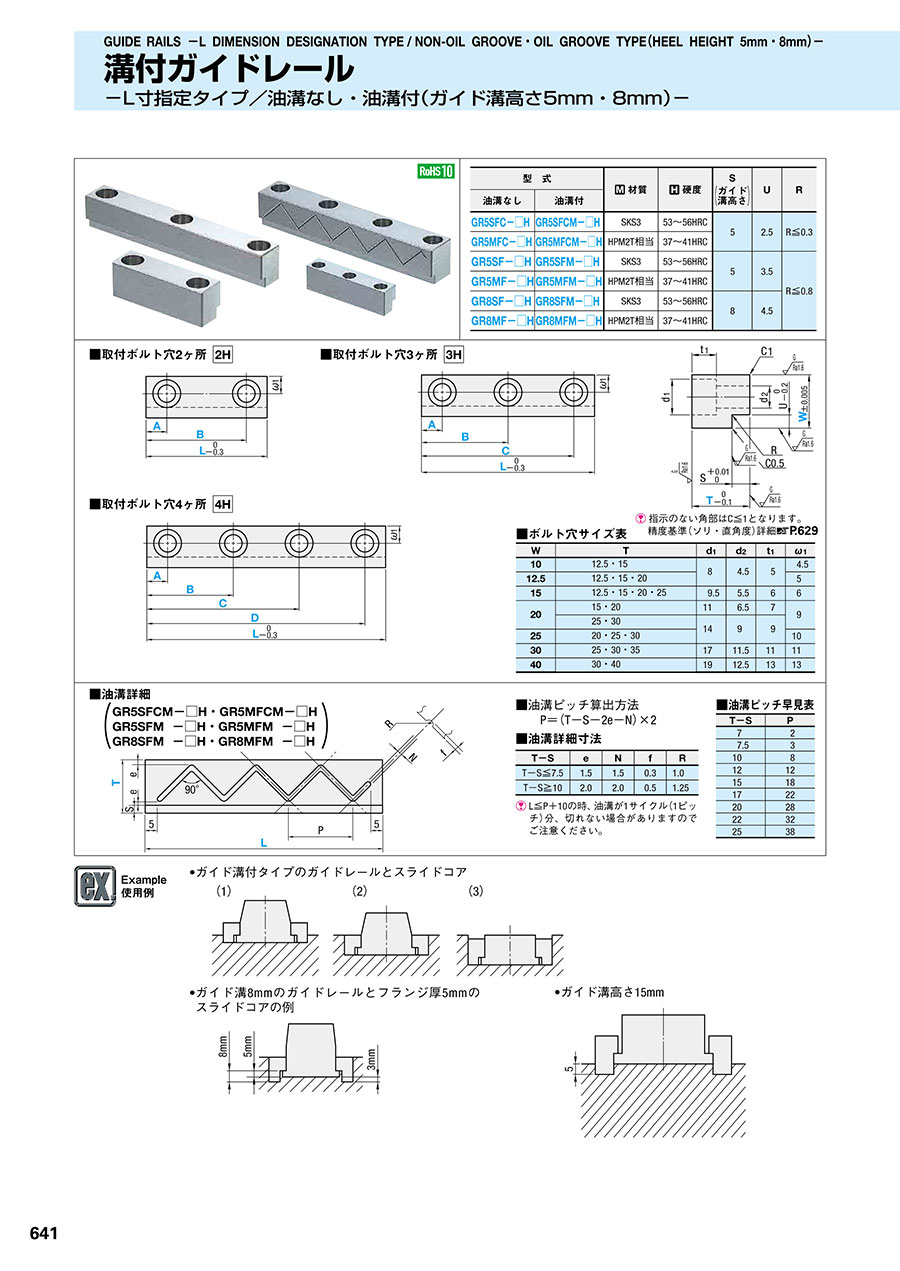

カタログ |P.641

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

溝無しガイドレール -スタンダードタイプ-

4.3

通常価格(税別)： 1,930円 (税込価格：2,123円)

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

溝付ガイドレール -スタンダードタイプ-

4.2

通常価格(税別)： 3,740円 (税込価格：4,114円)

通常出荷日：3 日目～

L寸指定タイプの溝付ガイドレールです。取り付けボルト穴2ヶ所、3ヶ所、4ヶ所の...

詳細情報を確認する

商品タイプ
ガイドレール
ガイド溝
片溝あり

無料3D-CADライブラリー申し込み受付中

未確定：候補が155型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

指示のない角部はC≦1となります。
精度基準（ソリ・直角度）詳細 P.629

■ボルト穴サイズ表

W		d₁	d₂	t₁	ω₁
10	12.5・15	8	4.5	5	4.5
12.5	12.5・15・20	8	4.5	5	5
15	12.5・15・20・25	9.5	5.5	6	6
20	15・20	11	6.5	7	9
20	25・30	14	9	9	9
25	20・25・30	14	9	9	10
30	25・30・35	17	11.5	11	11
40	30・40	19	12.5	13	13

型式		材質	硬度	S （ガイド溝高さ）	U	R
油溝なし	油溝付	材質	硬度	S （ガイド溝高さ）	U	R
GR5SFC-□H	GR5SFCM-□H	SKS3	53～56HRC	5	2.5	R≦0.3
GR5MFC-□H	GR5MFCM-□H	HPM2T相当	37～41HRC	5	2.5	R≦0.3
GR5SF-□H	GR5SFM-□H	SKS3	53～56HRC	5	3.5	R≦0.8
GR5MF-□H	GR5MFM-□H	HPM2T相当	37～41HRC	5	3.5
GR8SF-□H	GR8SFM-□H	SKS3	53～56HRC	8	4.5
GR8MF-□H	GR8MFM-□H	HPM2T相当	37～41HRC	8	4.5

■油溝ピッチ算出方法
P＝（T-S-2e-N）×2

■油溝詳細寸法

T-S	e	N	f	R
T-S≦7.5	1.5	1.5	0.3	1.0
T-S≧10	2.0	2.0	0.5	1.25

L≦P+10の時、油溝が1サイクル（1ピッチ）分、切れない場合がありますのでご注意ください。

■油溝ピッチ早見表

T-S	P
7	2
7.5	3
10	8
12	12
15	18
17	22
20	28
22	32
25	38

規格表

型式			T 選択		ボルト穴ピッチ指定0.5mm単位
Type	No. （ボル卜穴）	W			A		B		C		D
Type	No. （ボル卜穴）	W			min.	max.	min.	max.	min.	max.	min.	max.
GR5SFC （SKS3） GR5MFC （HPM2T相当） GR5SFCM （SKS3） GR5MFCM （HPM2T相当）	2H 3H 4H	10	12.5 15	35^（※1）・40～75 60～100 100	6	B-10	A+10	L-6 C-10 C-10	B+10	L-6 D-10	C+10	L-6
GR5SF （SKS3） GR5MF （HPM2T相当） GR8SF （SKS3） GR8MF （HPM2T相当） GR5SFM （SKS3） GR5MFM （HPM2T相当） GR8SFM （SKS3） GR8MFM （HPM2T相当）		12.5	12.5^（※2） 15 20	35^（※1）・40～75
				60～100
				100
		15	12.5^（※2） 15 20 25	40～75	7	B-11.5	A+11.5	L-7 C-11.5 C-11.5	B+11.5	L-7 D-11.5	C+11.5	L-7
				60～150
				100～150
		20	15^（※2） 20	40～150	7.5	B-13	A+13	L-7.5 C-13 C-13	B+13	L-7.5 D-13	C+13	L-7.5
				100～200
				155～200
			25 30	40～150	9	B-16	A+16	L-9 C-16 C-16	B+16	L-9 D-16	C+16	L-9
				100～200
				155～200
		25	20 25 30	40～150
				100～200
				155～200
		30	25 30 35	50～165	10.5	B-19	A+19	L-10.5 C-19 C-19	B+19	L-10.5 D-19	C+19	L-10.5
				110～200
				190～200
		40	30 40	50～165	11.5	B-21	A+21	L-10.5 C-21 C-21	B+21	L-10.5 D-21	C+21	L-11.5
				110～200
				190～200
（※1）のL35は油溝なしタイプのみ適用（※2）はGR5SF・GR5SFM・GR5MF・GR5MFMのみ適用

注文例

出荷日

追加工

P.631
P.632

型番リスト

表示件数

型番

GR5MF-2H12.5-[12.5,15,20]-[35-75/5]-A[6-59/0.5]-B[16-69/0.5]

GR5MF-2H15-[12.5,15,20,25]-[40-75/5]-A[7-56.5/0.5]-B[18.5-68/0.5]

GR5MF-2H20-[15,20,25,30]-[40-150/5]-A[7.5-129.5/0.5]-B[20.5-142.5/0.5]

GR5MF-2H25-[20,25,30]-[40-150/5]-A[9-125/0.5]-B[25-141/0.5]

GR5MF-2H30-[25,30,35]-[50-165/5]-A[10.5-135.5/0.5]-B[29.5-154.5/0.5]

GR5MF-2H40-[30,40]-[50-165/5]-A[10.5-133.5/0.5]-B[31.5-154.5/0.5]

GR5MF-3H12.5-[12.5,15,20]-[60-100/5]-A[6-74/0.5]-B[16-84/0.5]-C[26-94/0.5]

GR5MF-3H15-[12.5,15,20,25]-[60-150/5]-A[7-120/0.5]-B[18.5-131.5/0.5]-C[30-143/0.5]

GR5MF-3H20-[15,20,25,30]-[100-200/5]-A[7.5-159/0.5]-B[20.5-175/0.5]-C[33.5-191/0.5]

GR5MF-3H25-[20,25,30]-[100-200/5]-A[9-109/0.5]-B[25-125/0.5]-C[41-141/0.5]

GR5MF-3H30-[25,30,35]-[110-200/5]-A[10.5-151.5/0.5]-B[29.5-170.5/0.5]-C[48.5-189.5/0.5]

GR5MF-3H40-[30,40]-[110-200/5]-A[10.5-147.5/0.5]-B[31.5-168.5/0.5]-C[52.5-189.5/0.5]

GR5MF-4H12.5-[12.5,15,20]-100-A[6-64/0.5]-B[16-74/0.5]-C[26-84/0.5]-D[36-94/0.5]

GR5MF-4H15-[12.5,15,20,25]-[100-150/5]-A[7-108.5/0.5]-B[18.5-120/0.5]-C[30-131.5/0.5]-D[41.5-143/0.5]

GR5MF-4H20-[15,20,25,30]-[155-200/5]-A[7.5-153.5/0.5]-B[20.5-166.5/0.5]-C[33.5-179.5/0.5]-D[46.5-192.5/0.5]

GR5MF-4H25-[20,25,30]-[155-200/5]-A[9-140/0.5]-B[25-159/0.5]-C[41-175/0.5]-D[57-191/0.5]

GR5MF-4H30-[25,30,35]-[190-200/5]-A[10.5-132.5/0.5]-B[29.5-151.5/0.5]-C[48.5-170.5/0.5]-D[67.5-189.5/0.5]

GR5MF-4H40-[30,40]-[190-200/5]-A[10.5-126.5/0.5]-B[31.5-147.5/0.5]-C[52.5-168.5/0.5]-D[73.5-189.5/0.5]

GR5MFC-2H10-[12.5,15]-[35-75/5]-A[6-59/0.5]-B[16-69/0.5]

GR5MFC-3H10-[12.5,15]-[60-100/5]-A[6-74/0.5]-B[16-84/0.5]-C[26-94/0.5]

GR5MFCM-2H10-[12.5,15]-[40-75/5]-A[6-59/0.5]-B[16-69/0.5]

GR5MFCM-3H10-[12.5,15]-[60-100/5]-A[6-74/0.5]-B[16-84/0.5]-C[26-94/0.5]

GR5MFCM-4H10-[12.5,15]-100-A[6-64/0.5]-B[16-74/0.5]-C[26-84/0.5]-D[36-94/0.5]

GR5MFM-2H12.5-[12.5,15,20]-[40-75/5]-A[6-59/0.5]-B[16-69/0.5]

GR5MFM-2H15-[12.5,15,20,25]-[40-75/5]-A[7-56.5/0.5]-B[18.5-68/0.5]

GR5MFM-2H20-[15,20,25,30]-[40-150/5]-A[7.5-129.5/0.5]-B[20.5-142.5/0.5]

GR5MFM-2H25-[20,25,30]-[40-150/5]-A[9-125/0.5]-B[25-141/0.5]

GR5MFM-2H30-[25,30,35]-[50-165/5]-A[10.5-135.5/0.5]-B[29.5-154.5/0.5]

GR5MFM-2H40-[30,40]-[50-165/5]-A[10.5-133.5/0.5]-B[31.5-154.5/0.5]

GR5MFM-3H12.5-[12.5,15,20]-[60-100/5]-A[6-74/0.5]-B[16-84/0.5]-C[26-94/0.5]

GR5MFM-3H15-[12.5,15,20,25]-[60-150/5]-A[7-120/0.5]-B[18.5-131.5/0.5]-C[30-143/0.5]

GR5MFM-3H20-[15,20,25,30]-[100-200/5]-A[7.5-159/0.5]-B[20.5-175/0.5]-C[33.5-191/0.5]

GR5MFM-3H25-[20,25,30]-[100-200/5]-A[9-109/0.5]-B[25-125/0.5]-C[41-191/0.5]

GR5MFM-3H30-[25,30,35]-[110-200/5]-A[10.5-151.5/0.5]-B[29.5-170.5/0.5]-C[48.5-189.5/0.5]

GR5MFM-3H40-[30,40]-[110-200/5]-A[10.5-147.5/0.5]-B[31.5-168.5/0.5]-C[52.5-189.5/0.5]

GR5MFM-4H12.5-[12.5,15,20]-100-A[6-64/0.5]-B[16-74/0.5]-C[26-84/0.5]-D[36-94/0.5]

GR5MFM-4H15-[12.5,15,20,25]-[100-150/5]-A[7-108.5/0.5]-B[18.5-120/0.5]-C[30-131.5/0.5]-D[41.5-143/0.5]

GR5MFM-4H20-[15,20,25,30]-[155-200/5]-A[7.5-153.5/0.5]-B[20.5-166.5/0.5]-C[33.5-179.5/0.5]-D[46.5-192.5/0.5]

GR5MFM-4H25-[20,25,30]-[155-200/5]-A[9-140/0.5]-B[25-159/0.5]-C[41-175/0.5]-D[57-191/0.5]

GR5MFM-4H30-[25,30,35]-[190-200/5]-A[10.5-132.5/0.5]-B[29.5-151.5/0.5]-C[48.5-170.5/0.5]-D[67.5-189.5/0.5]

GR5MFM-4H40-[30,40]-[190-200/5]-A[10.5-126.5/0.5]-B[31.5-147.5/0.5]-C[52.5-168.5/0.5]-D[73.5-189.5/0.5]

GR5SF-2H12.5-[12.5,15,20]-[35-75/5]-A[6-59/0.5]-B[16-69/0.5]

GR5SF-2H15-[12.5,15,20,25]-[40-75/5]-A[7-56.5/0.5]-B[18.5-68/0.5]

GR5SF-2H20-[15,20,25,30]-[40-150/5]-A[7.5-129.5/0.5]-B[20.5-142.5/0.5]

GR5SF-2H25-[20,25,30]-[40-150/5]-A[9-125/0.5]-B[25-141/0.5]

GR5SF-2H30-[25,30,35]-[50-165/5]-A[10.5-135.5/0.5]-B[29.5-154.5/0.5]

GR5SF-2H40-[30,40]-[50-165/5]-A[10.5-133.5/0.5]-B[31.5-154.5/0.5]

GR5SF-3H12.5-[12.5,15,20]-[60-100/5]-A[6-74/0.5]-B[16-84/0.5]-C[26-94/0.5]

GR5SF-3H15-[12.5,15,20,25]-[60-150/5]-A[7-120/0.5]-B[18.5-131.5/0.5]-C[30-143/0.5]

GR5SF-3H20-[15,20,25,30]-[100-200/5]-A[7.5-159/0.5]-B[20.5-175/0.5]-C[33.5-191/0.5]

GR5SF-3H25-[20,25,30]-[100-200/5]-A[9-109/0.5]-B[25-125/0.5]-C[41-141/0.5]

GR5SF-3H30-[25,30,35]-[110-200/5]-A[10.5-151.5/0.5]-B[29.5-170.5/0.5]-C[48.5-189.5/0.5]

GR5SF-3H40-[30,40]-[110-200/5]-A[10.5-147.5/0.5]-B[31.5-168.5/0.5]-C[52.5-189.5/0.5]

GR5SF-4H12.5-[12.5,15,20]-100-A[6-64/0.5]-B[16-74/0.5]-C[26-84/0.5]-D[36-94/0.5]

GR5SF-4H15-[12.5,15,20,25]-[100-150/5]-A[7-108.5/0.5]-B[18.5-120/0.5]-C[30-131.5/0.5]-D[41.5-143/0.5]

GR5SF-4H20-[15,20,25,30]-[155-200/5]-A[7.5-153.5/0.5]-B[20.5-166.5/0.5]-C[33.5-179.5/0.5]-D[46.5-192.5/0.5]

GR5SF-4H25-[20,25,30]-[155-200/5]-A[9-140/0.5]-B[25-159/0.5]-C[41-175/0.5]-D[57-191/0.5]

GR5SF-4H30-[25,30,35]-[190-200/5]-A[10.5-132.5/0.5]-B[29.5-151.5/0.5]-C[48.5-170.5/0.5]-D[67.5-189.5/0.5]

GR5SF-4H40-[30,40]-[190-200/5]-A[10.5-126.5/0.5]-B[31.5-147.5/0.5]-C[52.5-168.5/0.5]-D[73.5-189.5/0.5]

GR5SFC-2H10-[12.5,15]-[35-75/5]-A[6-59/0.5]-B[16-69/0.5]

材質

油溝

W（レール幅）

(mm)

T（レール厚）

(mm)

L（レール長）

(mm)

S（溝高さ）

(mm)

U（溝幅）

(mm)

取付穴数

(個)

A(ボルト穴ピッチ)

(mm)

B(ボルト穴ピッチ)

(mm)

C(ボルト穴ピッチ)

(mm)

D(ボルト穴ピッチ)

(mm)

RoHS?

最小発注数量

HPM2T	油溝なし	12.5	12.5 ～ 20	35 ～ 75	5	3.5	2	6 ～ 59	16 ～ 69	-	-	10	1個
HPM2T	油溝なし	15	12.5 ～ 25	40 ～ 75	5	3.5	2	7 ～ 56.5	18.5 ～ 68	-	-	10	1個
HPM2T	油溝なし	20	15 ～ 30	40 ～ 150	5	3.5	2	7.5 ～ 129.5	20.5 ～ 142.5	-	-	10	1個
HPM2T	油溝なし	25	20 ～ 30	40 ～ 150	5	3.5	2	9 ～ 125	25 ～ 141	-	-	10	1個
HPM2T	油溝なし	30	25 ～ 35	50 ～ 165	5	3.5	2	10.5 ～ 135.5	29.5 ～ 154.5	-	-	10	1個
HPM2T	油溝なし	40	30 ～ 40	50 ～ 165	5	3.5	2	10.5 ～ 133.5	31.5 ～ 154.5	-	-	10	1個
HPM2T	油溝なし	12.5	12.5 ～ 20	60 ～ 100	5	3.5	3	6 ～ 74	16 ～ 84	26 ～ 94	-	10	1個
HPM2T	油溝なし	15	12.5 ～ 25	60 ～ 150	5	3.5	3	7 ～ 120	18.5 ～ 131.5	30 ～ 143	-	10	1個
HPM2T	油溝なし	20	15 ～ 30	100 ～ 200	5	3.5	3	7.5 ～ 159	20.5 ～ 175	33.5 ～ 191	-	10	1個
HPM2T	油溝なし	25	20 ～ 30	100 ～ 200	5	3.5	3	9 ～ 109	25 ～ 125	41 ～ 141	-	10	1個
HPM2T	油溝なし	30	25 ～ 35	110 ～ 200	5	3.5	3	10.5 ～ 151.5	29.5 ～ 170.5	48.5 ～ 189.5	-	10	1個
HPM2T	油溝なし	40	30 ～ 40	110 ～ 200	5	3.5	3	10.5 ～ 147.5	31.5 ～ 168.5	52.5 ～ 189.5	-	10	1個
HPM2T	油溝なし	12.5	12.5 ～ 20	100	5	3.5	4	6 ～ 64	16 ～ 74	26 ～ 84	36 ～ 94	10	1個
HPM2T	油溝なし	15	12.5 ～ 25	100 ～ 150	5	3.5	4	7 ～ 108.5	18.5 ～ 120	30 ～ 131.5	41.5 ～ 143	10	1個
HPM2T	油溝なし	20	15 ～ 30	155 ～ 200	5	3.5	4	7.5 ～ 153.5	20.5 ～ 166.5	33.5 ～ 179.5	46.5 ～ 192.5	10	1個
HPM2T	油溝なし	25	20 ～ 30	155 ～ 200	5	3.5	4	9 ～ 140	25 ～ 159	41 ～ 175	57 ～ 191	10	1個
HPM2T	油溝なし	30	25 ～ 35	190 ～ 200	5	3.5	4	10.5 ～ 132.5	29.5 ～ 151.5	48.5 ～ 170.5	67.5 ～ 189.5	10	1個
HPM2T	油溝なし	40	30 ～ 40	190 ～ 200	5	3.5	4	10.5 ～ 126.5	31.5 ～ 147.5	52.5 ～ 168.5	73.5 ～ 189.5	10	1個
HPM2T	油溝なし	10	12.5 ～ 15	35 ～ 75	5	2.5	2	6 ～ 59	16 ～ 69	-	-	10	1個
HPM2T	油溝なし	10	12.5 ～ 15	60 ～ 100	5	2.5	3	6 ～ 74	16 ～ 84	26 ～ 94	-	10	1個
HPM2T	油溝あり	10	12.5 ～ 15	40 ～ 75	5	2.5	2	6 ～ 59	16 ～ 69	-	-	10	1個
HPM2T	油溝あり	10	12.5 ～ 15	60 ～ 100	5	2.5	3	6 ～ 74	16 ～ 84	26 ～ 94	-	10	1個
HPM2T	油溝あり	10	12.5 ～ 15	100	5	2.5	4	6 ～ 64	16 ～ 74	26 ～ 84	36 ～ 94	10	1個
HPM2T	油溝あり	12.5	12.5 ～ 20	40 ～ 75	5	3.5	2	6 ～ 59	16 ～ 69	-	-	10	1個
HPM2T	油溝あり	15	12.5 ～ 25	40 ～ 75	5	3.5	2	7 ～ 56.5	18.5 ～ 68	-	-	10	1個
HPM2T	油溝あり	20	15 ～ 30	40 ～ 150	5	3.5	2	7.5 ～ 129.5	20.5 ～ 142.5	-	-	10	1個
HPM2T	油溝あり	25	20 ～ 30	40 ～ 150	5	3.5	2	9 ～ 125	25 ～ 141	-	-	10	1個
HPM2T	油溝あり	30	25 ～ 35	50 ～ 165	5	3.5	2	10.5 ～ 135.5	29.5 ～ 154.5	-	-	10	1個
HPM2T	油溝あり	40	30 ～ 40	50 ～ 165	5	3.5	2	10.5 ～ 133.5	31.5 ～ 154.5	-	-	10	1個
HPM2T	油溝あり	12.5	12.5 ～ 20	60 ～ 100	5	3.5	3	6 ～ 74	16 ～ 84	26 ～ 94	-	10	1個
HPM2T	油溝あり	15	12.5 ～ 25	60 ～ 150	5	3.5	3	7 ～ 120	18.5 ～ 131.5	30 ～ 143	-	10	1個
HPM2T	油溝あり	20	15 ～ 30	100 ～ 200	5	3.5	3	7.5 ～ 159	20.5 ～ 175	33.5 ～ 191	-	10	1個
HPM2T	油溝あり	25	20 ～ 30	100 ～ 200	5	3.5	3	9 ～ 109	25 ～ 125	41 ～ 191	-	10	1個
HPM2T	油溝あり	30	25 ～ 35	110 ～ 200	5	3.5	3	10.5 ～ 151.5	29.5 ～ 170.5	48.5 ～ 189.5	-	10	1個
HPM2T	油溝あり	40	30 ～ 40	110 ～ 200	5	3.5	3	10.5 ～ 147.5	31.5 ～ 168.5	52.5 ～ 189.5	-	10	1個
HPM2T	油溝あり	12.5	12.5 ～ 20	100	5	3.5	4	6 ～ 64	16 ～ 74	26 ～ 84	36 ～ 94	10	1個
HPM2T	油溝あり	15	12.5 ～ 25	100 ～ 150	5	3.5	4	7 ～ 108.5	18.5 ～ 120	30 ～ 131.5	41.5 ～ 143	10	1個
HPM2T	油溝あり	20	15 ～ 30	155 ～ 200	5	3.5	4	7.5 ～ 153.5	20.5 ～ 166.5	33.5 ～ 179.5	46.5 ～ 192.5	10	1個
HPM2T	油溝あり	25	20 ～ 30	155 ～ 200	5	3.5	4	9 ～ 140	25 ～ 159	41 ～ 175	57 ～ 191	10	1個
HPM2T	油溝あり	30	25 ～ 35	190 ～ 200	5	3.5	4	10.5 ～ 132.5	29.5 ～ 151.5	48.5 ～ 170.5	67.5 ～ 189.5	10	1個
HPM2T	油溝あり	40	30 ～ 40	190 ～ 200	5	3.5	4	10.5 ～ 126.5	31.5 ～ 147.5	52.5 ～ 168.5	73.5 ～ 189.5	10	1個
SKS3	油溝なし	12.5	12.5 ～ 20	35 ～ 75	5	3.5	2	6 ～ 59	16 ～ 69	-	-	10	1個
SKS3	油溝なし	15	12.5 ～ 25	40 ～ 75	5	3.5	2	7 ～ 56.5	18.5 ～ 68	-	-	10	1個
SKS3	油溝なし	20	15 ～ 30	40 ～ 150	5	3.5	2	7.5 ～ 129.5	20.5 ～ 142.5	-	-	10	1個
SKS3	油溝なし	25	20 ～ 30	40 ～ 150	5	3.5	2	9 ～ 125	25 ～ 141	-	-	10	1個
SKS3	油溝なし	30	25 ～ 35	50 ～ 165	5	3.5	2	10.5 ～ 135.5	29.5 ～ 154.5	-	-	10	1個
SKS3	油溝なし	40	30 ～ 40	50 ～ 165	5	3.5	2	10.5 ～ 133.5	31.5 ～ 154.5	-	-	10	1個
SKS3	油溝なし	12.5	12.5 ～ 20	60 ～ 100	5	3.5	3	6 ～ 74	16 ～ 84	26 ～ 94	-	10	1個
SKS3	油溝なし	15	12.5 ～ 25	60 ～ 150	5	3.5	3	7 ～ 120	18.5 ～ 131.5	30 ～ 143	-	10	1個
SKS3	油溝なし	20	15 ～ 30	100 ～ 200	5	3.5	3	7.5 ～ 159	20.5 ～ 175	33.5 ～ 191	-	10	1個
SKS3	油溝なし	25	20 ～ 30	100 ～ 200	5	3.5	3	9 ～ 109	25 ～ 125	41 ～ 141	-	10	1個
SKS3	油溝なし	30	25 ～ 35	110 ～ 200	5	3.5	3	10.5 ～ 151.5	29.5 ～ 170.5	48.5 ～ 189.5	-	10	1個
SKS3	油溝なし	40	30 ～ 40	110 ～ 200	5	3.5	3	10.5 ～ 147.5	31.5 ～ 168.5	52.5 ～ 189.5	-	10	1個
SKS3	油溝なし	12.5	12.5 ～ 20	100	5	3.5	4	6 ～ 64	16 ～ 74	26 ～ 84	36 ～ 94	10	1個
SKS3	油溝なし	15	12.5 ～ 25	100 ～ 150	5	3.5	4	7 ～ 108.5	18.5 ～ 120	30 ～ 131.5	41.5 ～ 143	10	1個
SKS3	油溝なし	20	15 ～ 30	155 ～ 200	5	3.5	4	7.5 ～ 153.5	20.5 ～ 166.5	33.5 ～ 179.5	46.5 ～ 192.5	10	1個
SKS3	油溝なし	25	20 ～ 30	155 ～ 200	5	3.5	4	9 ～ 140	25 ～ 159	41 ～ 175	57 ～ 191	10	1個
SKS3	油溝なし	30	25 ～ 35	190 ～ 200	5	3.5	4	10.5 ～ 132.5	29.5 ～ 151.5	48.5 ～ 170.5	67.5 ～ 189.5	10	1個
SKS3	油溝なし	40	30 ～ 40	190 ～ 200	5	3.5	4	10.5 ～ 126.5	31.5 ～ 147.5	52.5 ～ 168.5	73.5 ～ 189.5	10	1個
SKS3	油溝なし	10	12.5 ～ 15	35 ～ 75	5	2.5	2	6 ～ 59	16 ～ 69	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

基本情報

L寸指定タイプの溝付ガイドレールです。取り付けボルト穴2ヶ所、3ヶ所、4ヶ所の選択が可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

溝付ガイドレール -L寸指定タイプ-のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

製品に使用しています

満足度：4.02020/10/21

当社で設計を含めて顧客から依頼されている、製品の製作時に使用しています。この部品は、スライドガイドレールの押さえ部品とし...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qガイドレールの材質に「HPM2T」とありますが、他社メーカーでは、「HPM2」という材質のものはありますが、Tがどの様な意味なのか、どこが違うのか教えて下さい。

HPM材は、日立金属株式会社様が開発した予め30～40HRC程度に調質（熱処理）されたプリハードン鋼です。
HPM2は、硬度が33HRC程度となっています。HPM2Tは、37～41HRC程度であり硬度の高い素材です。
参考リンク：金型材質一覧比較表

この商品を見た人は、こんな商品も見ています

	今見ている商品溝付ガイドレール -L寸指定タイプ-	溝無しガイドレール -L寸指定タイプ-	センターレール -L寸指定タイプ-	溝付ガイドレール -フリー指定タイプ-	溝付ガイドレール -スタンダードタイプ-	両溝付ガイドレール -フリー指定タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目	5日目	5日目	5日目	3日目〜	5日目
商品タイプ	ガイドレール	ガイドレール	センターレール	ガイドレール	ガイドレール	ガイドレール
ガイド溝	片溝あり	溝なし	溝なし	片溝あり	片溝あり	両溝あり

スチールガイドレールカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プラ型用部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

材質

油溝

W（レール幅）(mm)

T（レール厚）(mm)

L（レール長）(mm)

S（溝高さ）(mm)

U（溝幅）(mm)

取付穴数(個)

A(ボルト穴ピッチ)(mm)

B(ボルト穴ピッチ)(mm)

C(ボルト穴ピッチ)(mm)

D(ボルト穴ピッチ)(mm)

タイプ

CAD

出荷日

溝付ガイドレール -L寸指定タイプ-

商品情報

外形図・製品仕様

規格表

注文例

出荷日

追加工

関連情報

型番リスト

詳細情報

基本情報

カタログ

よくあるご質問（FAQ）

この商品を見た人は、こんな商品も見ています

最近見た商品

スチールガイドレールカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA
