溝付ガイドレール -スタンダードタイプ-

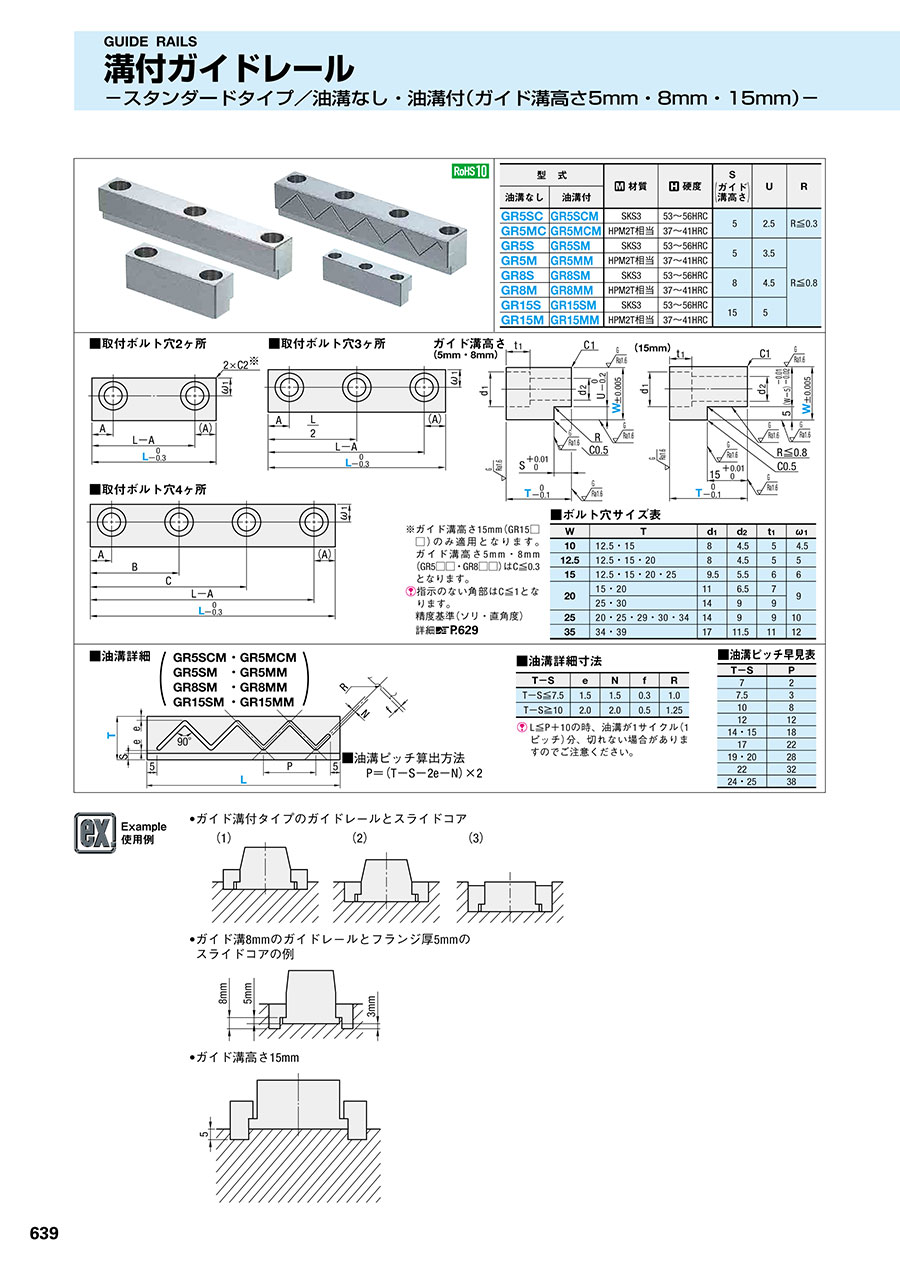

カタログ |P.639

通常単価(税別): -

税込単価: -

通常出荷日：3日目～5日目

スタンダードタイプの溝付ガイドレールです。取り付けボルト穴2ヶ所、3ヶ所、4ヶ所の選択が可能です。

4.14.1

よく一緒に見られています

ミスミ

溝無しガイドレール -スタンダードタイプ-

通常価格(税別)： 1,930円 (税込価格：2,123円)

通常出荷日：3 日目～

よく一緒に見られています

ミスミ

溝付ガイドレール -フリー指定タイプ-

通常出荷日：5 日目

未確定：候補が238型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

※ ガイド溝高さ15mm（GR15□□ ）のみ適用となります。ガイド溝高さ5mm・8mm（GR5□□・GR8□□）はC≦0.3となります。
指示のない角部はC≦1となります。
精度基準（ソリ・直角度）詳細 P.629

■ボルト穴サイズ表

W	T	d₁	d₂	t₁	ω₁
10	12.5・15	8	4.5	5	4.5
12.5	12.5・15・20	8	4.5	5	5
15	12.5・15・20・25	9.5	5.5	6	6
20	15・20	11	6.5	7	9
20	25・30	14	9	9	9
25	20・25・29・30・34	14	9	9	10
35	34・39	17	11.5	11	12

型式		材質	硬度	S （ガイド溝高さ）	U	R
油溝なし	油溝付	材質	硬度	S （ガイド溝高さ）	U	R
GR5SC	GR5SCM	SKS3	53～56HRC	5	2.5	R≦0.3
GR5MC	GR5MCM	HPM2T相当	37～41HRC	5	2.5	R≦0.3
GR5S	GR5SM	SKS3	53～56HRC	5	3.5	R≦0.8
GR5M	GR5MM	HPM2T相当	37～41HRC	5	3.5
GR8S	GR8SM	SKS3	53～56HRC	8	4.5
GR8M	GR8MM	HPM2T相当	37～41HRC	8	4.5
GR15S	GR15SM	SKS3	53～56HRC	15	5
GR15M	GR15MM	HPM2T相当	37～41HRC	15	5

■油溝詳細寸法

T-S	e	N	f	R
T-S≦7.5	1.5	1.5	0.3	1.0
T-S≧10	2.0	2.0	0.5	1.25

L≦P+10の時、油溝が1サイクル（1ピッチ）分、切れない場合がありますのでご注意ください。

■油溝ピッチ早見表

T-S	P
7	2
7.5	3
10	8
12	12
14・15	18
17	22
19・20	28
22	32
24・25	38

規格表

■ガイド溝高さ5mm・8mm

型式				T 選択	L															ボルト穴数	A	B	C
Type			W	T 選択	L															ボルト穴数	A	B	C
			10	12.5^（※1） 15	35^（※1）			40												2	7.5	-	-
	GR5SC GR5MC	（SKS3）（HPM2T相当）				50	60	70												3		-	-
	GR5SC GR5MC	（SKS3）（HPM2T相当）							80											4		30	50
	GR5SCM GR5MCM	（SKS3）（HPM2T相当）								90												32.5	57.5
	GR5SCM GR5MCM	（SKS3）（HPM2T相当）									100											35	65
			12.5	12.5 15	35^（※1）															2	7.5	-	-
				12.5^（※2） 15 20	40															2
						50	60	70												3
	GR5S GR5M GR8S GR8M	（SKS3）（HPM2T相当）（SKS3）（HPM2T相当）							80											4		30	50
										90												32.5	57.5
											100											35	65
			15	12.5^（※2） 15 20 25	40	50	60													2	7.5	-	-
								70	80	90	100	110	120							3		-	-
														130						4		40	90
															140							45	95
																150						53	97
			20	15^（※2） 20 25 30	40	50	60	70	80	90										2	10	-	-
											100	110	120	130	140	150				3		-	-
	GR5SM GR5MM GR8SM GR8MM	（SKS3）（HPM2T相当）（SKS3）（HPM2T相当）															160			4		55	105
																		180				60	120
																			200			70	130
			25	20 25 30	40	50	60	70	80	90										2	10	-	-
											100	110	120	130	140	150				3		-	-
																	160			4		55	105
																		180				60	120
																			200			70	130
（※1）は、ガイド溝高さ5mm・油溝なしタイプのみ適用（※2）は、ガイド溝高さ5mmタイプのみ適用

■ガイド溝高さ15mm

型式				T 選択	L															ボルト穴数	A	B	C
Type			W	T 選択	L															ボルト穴数	A	B	C
			20	30			80	90												2	10	-	-
	GR15S GR15M	（SKS3）（HPM2T相当）							100	110	120	130	140	150	160					3	10	-	-
																	180			4	20	60	120
																			200	4	20	70	130
			25	29 34	60	70	80	90												2	10	-	-
	GR15S GR15M	（SKS3）（HPM2T相当）							100	110	120	130	140	150	160					3	10	-	-
																170	180			4	20	60	L-B
																		190	200	4	20	70	L-B
			35	34 39	60	70	80	90	100											2	10	-	-
	GR15SM GR15MM	（SKS3）（HPM2T相当）								110	120	130	140	150	160					3	10	-	-
																170	180			4	20	60	L-B
																		190	200	4	20	70	L-B

注文例

出荷日

■3日目出荷対応型式・サイズ一覧

Type	W	T	L
GR5S GR5SM	12.5	12.5・15	40・50・60・70・80・90・100
GR5S GR5SM	15	12.5・15・20
GR8S GR8SM	12.5	15
GR8S GR8SM	15	15・20

追加工

型番リスト

表示件数

型番

GR5M12.5-12.5-35

GR5M12.5-12.5-[40-100/10]

GR5M12.5-15-35

GR5M12.5-15-[40-100/10]

GR5M12.5-20-[40-100/10]

GR5M15-12.5-[40-150/10]

GR5M15-15-[40-150/10]

GR5M15-20-[40-150/10]

GR5M15-25-[40-150/10]

GR5M20-15-[40-200/10]

GR5M20-20-[40-200/10]

GR5M20-25-[40-200/10]

GR5M20-30-[40-200/10]

GR5M25-20-[40-200/10]

GR5M25-25-[40-200/10]

GR5M25-30-[40-200/10]

GR5MM12.5-12.5-[40-100/10]

GR5MM12.5-15-[40-100/10]

GR5MM12.5-20-[40-100/10]

GR5MM15-12.5-[40-150/10]

GR5MM15-15-[40-150/10]

GR5MM15-20-[40-150/10]

GR5MM15-25-[40-150/10]

GR5MM20-15-[40-200/10]

GR5MM20-20-[40-200/10]

GR5MM20-25-[40-200/10]

GR5MM20-30-[40-200/10]

GR5MM25-20-[40-200/10]

GR5MM25-25-[40-200/10]

GR5MM25-30-[40-200/10]

GR5S12.5-12.5-35

GR5S12.5-12.5-[40-100/10]

GR5S12.5-15-35

GR5S12.5-15-[40-100/10]

GR5S12.5-20-[40-100/10]

GR5S15-12.5-40

GR5S15-12.5-50

材質

油溝

W（レール幅）

(mm)

T（レール厚）

(mm)

L（レール長）

(mm)

S（溝高さ）

(mm)

U（溝幅）

(mm)

RoHS?

最小発注数量

HPM2T	油溝なし	12.5	12.5	35	5	3.5	10	1個
HPM2T	油溝なし	12.5	12.5	40 ～ 100	5	3.5	10	1個
HPM2T	油溝なし	12.5	15	35	5	3.5	10	1個
HPM2T	油溝なし	12.5	15	40 ～ 100	5	3.5	10	1個
HPM2T	油溝なし	12.5	20	40 ～ 100	5	3.5	10	1個
HPM2T	油溝なし	15	12.5	40 ～ 150	5	3.5	10	1個
HPM2T	油溝なし	15	15	40 ～ 150	5	3.5	10	1個
HPM2T	油溝なし	15	20	40 ～ 150	5	3.5	10	1個
HPM2T	油溝なし	15	25	40 ～ 150	5	3.5	10	1個
HPM2T	油溝なし	20	15	40 ～ 200	5	3.5	10	1個
HPM2T	油溝なし	20	20	40 ～ 200	5	3.5	10	1個
HPM2T	油溝なし	20	25	40 ～ 200	5	3.5	10	1個
HPM2T	油溝なし	20	30	40 ～ 200	5	3.5	10	1個
HPM2T	油溝なし	25	20	40 ～ 200	5	3.5	10	1個
HPM2T	油溝なし	25	25	40 ～ 200	5	3.5	10	1個
HPM2T	油溝なし	25	30	40 ～ 200	5	3.5	10	1個
HPM2T	油溝なし	10	12.5	35	5	2.5	10	1個
HPM2T	油溝なし	10	12.5	40	5	2.5	10	1個
HPM2T	油溝なし	10	12.5	50	5	2.5	10	1個
HPM2T	油溝なし	10	12.5	60	5	2.5	10	1個
HPM2T	油溝なし	10	12.5	70	5	2.5	10	1個
HPM2T	油溝なし	10	12.5	80	5	2.5	10	1個
HPM2T	油溝なし	10	12.5	90	5	2.5	10	1個
HPM2T	油溝なし	10	12.5	100	5	2.5	10	1個
HPM2T	油溝なし	10	15	35	5	2.5	10	1個
HPM2T	油溝なし	10	15	40	5	2.5	10	1個
HPM2T	油溝なし	10	15	50	5	2.5	10	1個
HPM2T	油溝なし	10	15	60	5	2.5	10	1個
HPM2T	油溝なし	10	15	70	5	2.5	10	1個
HPM2T	油溝なし	10	15	80	5	2.5	10	1個
HPM2T	油溝なし	10	15	90	5	2.5	10	1個
HPM2T	油溝なし	10	15	100	5	2.5	10	1個
HPM2T	油溝あり	10	15	40	5	2.5	10	1個
HPM2T	油溝あり	10	15	50	5	2.5	10	1個
HPM2T	油溝あり	10	15	60	5	2.5	10	1個
HPM2T	油溝あり	10	15	70	5	2.5	10	1個
HPM2T	油溝あり	10	15	80	5	2.5	10	1個
HPM2T	油溝あり	10	15	90	5	2.5	10	1個
HPM2T	油溝あり	10	15	100	5	2.5	10	1個
HPM2T	油溝あり	12.5	12.5	40 ～ 100	5	3.5	10	1個
HPM2T	油溝あり	12.5	15	40 ～ 100	5	3.5	10	1個
HPM2T	油溝あり	12.5	20	40 ～ 100	5	3.5	10	1個
HPM2T	油溝あり	15	12.5	40 ～ 150	5	3.5	10	1個
HPM2T	油溝あり	15	15	40 ～ 150	5	3.5	10	1個
HPM2T	油溝あり	15	20	40 ～ 150	5	3.5	10	1個
HPM2T	油溝あり	15	25	40 ～ 150	5	3.5	10	1個
HPM2T	油溝あり	20	15	40 ～ 200	5	3.5	10	1個
HPM2T	油溝あり	20	20	40 ～ 200	5	3.5	10	1個
HPM2T	油溝あり	20	25	40 ～ 200	5	3.5	10	1個
HPM2T	油溝あり	20	30	40 ～ 200	5	3.5	10	1個
HPM2T	油溝あり	25	20	40 ～ 200	5	3.5	10	1個
HPM2T	油溝あり	25	25	40 ～ 200	5	3.5	10	1個
HPM2T	油溝あり	25	30	40 ～ 200	5	3.5	10	1個
SKS3	油溝なし	12.5	12.5	35	5	3.5	10	1個
SKS3	油溝なし	12.5	12.5	40 ～ 100	5	3.5	10	1個
SKS3	油溝なし	12.5	15	35	5	3.5	10	1個
SKS3	油溝なし	12.5	15	40 ～ 100	5	3.5	10	1個
SKS3	油溝なし	12.5	20	40 ～ 100	5	3.5	10	1個
SKS3	油溝なし	15	12.5	40	5	3.5	10	1個
SKS3	油溝なし	15	12.5	50	5	3.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
3,740円 ( 4,114円 )	5日目
3,740円 ( 4,114円 )	5日目
3,740円 ( 4,114円 )	5日目
3,740円 ( 4,114円 )	5日目
3,740円 ( 4,114円 )	5日目
3,740円 ( 4,114円 )	5日目
3,740円 ( 4,114円 )	5日目
3,740円 ( 4,114円 )	5日目
3,740円 ( 4,114円 )	5日目
3,740円 ( 4,114円 )	5日目
3,740円 ( 4,114円 )	5日目
3,740円 ( 4,114円 )	5日目
3,740円 ( 4,114円 )	5日目
3,740円 ( 4,114円 )	5日目
3,740円 ( 4,114円 )	5日目
3,740円 ( 4,114円 )	5日目
4,260円 ( 4,686円 )	5日目
4,260円 ( 4,686円 )	5日目
4,260円 ( 4,686円 )	5日目
4,260円 ( 4,686円 )	5日目
4,260円 ( 4,686円 )	5日目
4,260円 ( 4,686円 )	5日目
4,260円 ( 4,686円 )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
3,760円 ( 4,136円 )	3日目
3,760円 ( 4,136円 )	3日目

基本情報

基本情報

スタンダードタイプの溝付ガイドレールです。取り付けボルト穴2ヶ所、3ヶ所、4ヶ所の選択が可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

溝付ガイドレール -スタンダードタイプ-のレビュー

4.1平均満足度：4.111件のレビュー

星5
27%
星4
64%
星3
9%
星2
0%
星1
0%

プラスチック金型に使用

満足度：4.02021/05/12

プラスチック金型のスライド部のガイドレールに使用しています。焼き入れ済みで品質もいいと思います。組み付け時には、W・...もっと読む

0人が参考にしています。

ガイド

満足度：4.02021/03/29

スライドの摺動がスム−ズになるので便利ですミスミさんの油と兼用してつかってます

0人が参考にしています。

レ−ル

満足度：4.02021/02/07

ガイドレールを設置しておくとかじりがすくなく金型の耐久がかなり持ちます

0人が参考にしています。

金型部品として

満足度：5.02021/01/06

金型の部品として自社で製作すると時間がかかるので、購入しました。問題無く使用しています。また購入すると思います

0人が参考にしています。

ガイド

満足度：4.02020/10/23

Ｔ部分もかこうしてありので非常に加工しなくてすむのでらくでただ少したかいので時間がないときなどに

0人が参考にしています。

11件全て見る

よくあるご質問（FAQ）

Qガイドレールの材質に「HPM2T」とありますが、他社メーカーでは、「HPM2」という材質のものはありますが、Tがどの様な意味なのか、どこが違うのか教えて下さい。

HPM材は、日立金属株式会社様が開発した予め30～40HRC程度に調質（熱処理）されたプリハードン鋼です。
HPM2は、硬度が33HRC程度となっています。HPM2Tは、37～41HRC程度であり硬度の高い素材です。
参考リンク：金型材質一覧比較表

この商品を見た人は、こんな商品も見ています

	今見ている商品溝付ガイドレール -スタンダードタイプ-	溝無しガイドレール -スタンダードタイプ-	溝付無給油ガイドレール -スタンダードタイプ(ガイド溝高さ15mm/銅合金)-	溝付ガイドレール -フリー指定タイプ-	センターレール -スタンダードタイプ-	溝付無給油ガイドレール -スタンダードタイプ(ガイド溝高さ5mm/銅合金･SKS3)-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	1,930円 -	8,320円 -	-	-	-
通常出荷日	3日目〜	3日目〜	在庫品1日目	5日目	5日目	在庫品1日目〜
商品タイプ	ガイドレール	ガイドレール	ガイドレール	ガイドレール	センターレール	ガイドレール
ガイド溝	片溝あり	溝なし	片溝あり	片溝あり	溝なし	片溝あり

よく一緒に購入される商品

ミスミ
アンギュラ穴加工付スライドコア4.1
通常価格(税別) : -
通常出荷日 : 5日目
ミスミ
アンギュラピン -ノーマルタイプ-4.5
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能
ミスミ
スプルーブシュ -汎用ボルトタイプ・フラ…4.4
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
センターレール -スタンダードタイプ-4.3
通常価格(税別) : -
通常出荷日 : 5日目
ミスミ
スプリングワッシャ付エジェクタロッド4.3
通常価格(税別) : 330円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
バッフル板 -ブランクタイプ-4.3
通常価格(税別) : 280円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ロケートリング -ボルトタイプ用/2つ穴…4.3
通常価格(税別) : 1,410円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
エジェクタプレート戻り確認スイッチ4.2
通常価格(税別) : 370円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ランナーロックピン -ストレート/ハード…4.3
通常価格(税別) : 440円-
通常出荷日 : 在庫品1日目～
当日出荷可能

スチールガイドレールカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プラ型用部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

材質

油溝

W（レール幅）(mm)

T（レール厚）(mm)

L（レール長）(mm)

S（溝高さ）(mm)

U（溝幅）(mm)

タイプ

CAD

出荷日

溝付ガイドレール -スタンダードタイプ-

商品情報

外形図・製品仕様

規格表

注文例

出荷日

追加工

関連情報

型番リスト

詳細情報

基本情報

カタログ

よくあるご質問（FAQ）

この商品を見た人は、こんな商品も見ています

最近見た商品

スチールガイドレールカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA
