溝無しガイドレール -スタンダードタイプ-

カタログ |P.633

数量スライド割引

4.3

平均満足度4.3

この商品のレビューをみる（21件）

この商品のFAQをみる（1件）

通常単価(税別): 1,930円～9,570円

税込単価: 2,123円～10,527円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

溝付ガイドレール -スタンダードタイプ-

4.2

通常価格(税別)： 3,740円 (税込価格：4,114円)

通常出荷日：8 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

センターレール -スタンダードタイプ-

4.3

通常出荷日：8 日目

スタンダードタイプの溝無しガイドレールです。取り付けボルト穴2ヶ所、3ヶ所、4...

詳細情報を確認する

商品タイプ
ガイドレール
ガイド溝
溝なし

無料3D-CADライブラリー申し込み受付中

未確定：候補が813型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

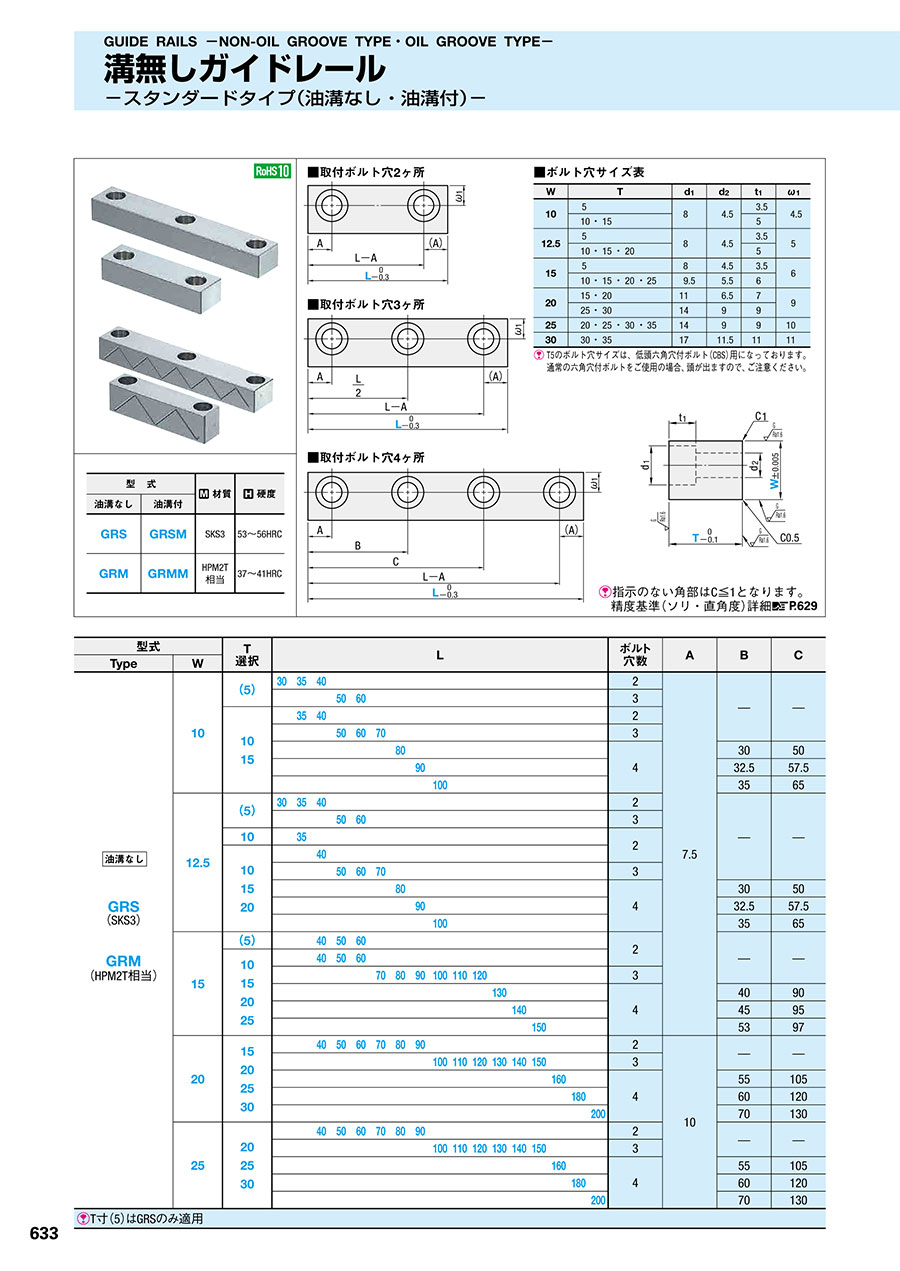

外形図・製品仕様

■ボルト穴サイズ表

W	T							d₁	d₂	t₁	ω₁
10	5							8	4.5	3.5	4.5
10	10	・	15					8	4.5	5	4.5
12.5	5							8	4.5	3.5	5
12.5	10	・	15	・	20			8	4.5	5	5
15	5							8	4.5	3.5	6
15	10	・	15	・	20	・	25	9.5	5.5	6	6
20	15	・	20					11	6.5	7	9
20	25	・	30					14	9	9	9
25	20	・	25	・	30	・	35	14	9	9	10
30	30	・	35					17	11.5	11	11

T5のボルト穴サイズは、低頭六角穴付ボルト（CBS）用になっております。
通常の六角穴付ボルトをご使用の場合、頭が出ますので、ご注意ください。

指示のない角部はC≦1となります。
精度基準（ソリ・直角度）詳細 P.629

型式		材質	硬度
油溝なし	油溝付	材質	硬度
GRS	GRSM	SKS3	53～56HRC
GRM	GRMM	HPM2T 相当	37～41HRC

規格表

型式		T 選択	L																	ボルト穴数	A	B	C
Type	W	T 選択	L																	ボルト穴数	A	B	C
	10	（5）	30	35	40															2	7.5	-	-
		（5）				50	60													3
		10 15		35	40															2
						50	60	70												3
									80											4		30	50
										90												32.5	57.5
											100											35	65
	12.5	（5）	30	35	40															2		-	-
		（5）				50	60													3
		10		35																2
		10 15 20			40															2
						50	60	70												3
									80											4		30	50
GRS （SKS3） GRM （HPM2T相当）										90												32.5	57.5
											100											35	65
	15	（5）			40	50	60													2		-	-
		10 15 20 25			40	50	60													2
								70	80	90	100	110	120							3
														130						4		40	90
															140							45	95
																150						53	97
	20	15 20 25 30			40	50	60	70	80	90										2	10	-	-
											100	110	120	130	140	150				3		-	-
																	160			4		55	105
																		180				60	120
																			200			70	130
	25	20 25 30			40	50	60	70	80	90										2		-	-
											100	110	120	130	140	150				3		-	-
																	160			4		55	105
																		180				60	120
																			200			70	130
T寸（5）はGRSのみ適用

		T 選択	L															ボルト穴数	A	B	C
Type	W	T 選択	L															ボルト穴数	A	B	C
	10	10 15	40															2	7.5	-	-
				50	60	70												3		-	-
							80											4		30	50
								90												32.5	57.5
									100											35	65
	12.5	10 15 20	40															2		-	-
				50	60	70												3		-	-
							80											4		30	50
								90												32.5	57.5
									100											35	65
	15	10 15 20 25	40	50	60													2		-	-
						70	80	90	100	110	120							3		-	-
												130						4		40	90
GRSM （SKS3） GRMM （HPM2T相当）													140							45	95
														150						53	97
	20	15 20 25 30	40	50	60	70	80	90										2	10	-	-
									100	110	120	130	140	150				3		-	-
															160			4		55	105
																180				60	120
																	200			70	130
	25	20 25 30	40	50	60	70	80	90										2		-	-
									100	110	120	130	140	150				3		-	-
															160			4		55	105
																180				60	120
																	200			70	130
		35									120	130	140	150				3		-	-
															160			4		55	105
																180				60	120
																	200			70	130
	30	30 35									120	130	140	150				3	12	-	-
															160			4		-	-
																180				60	120
																	200			70	130

■油溝ピッチ算出方法
P＝（T-6）×2

■油溝ピッチ早見表

T	P
10	8
15	18
20	28
25	38
30	48
35	58

L≦P+10の時、油溝が1サイクル（1ピッチ）分、切れない場合がありますのでご注意ください。

注文例

出荷日

■GRSM 3日目出荷対応サイズ一覧

Type	W	T	L
GRSM	12.5	15	40・50・60・70・80・90・100
GRSM	15	15・20	40・50・60・70・80・90・100

追加工

型番リスト

表示件数

...

型番

材質

油溝

W（レール幅）

(mm)

T（レール厚）

(mm)

L（レール長）

(mm)

RoHS?

最小発注数量

HPM2T	油溝なし	10	10	35	10	1個
HPM2T	油溝なし	10	10	40	10	1個
HPM2T	油溝なし	10	10	50	10	1個
HPM2T	油溝なし	10	10	60	10	1個
HPM2T	油溝なし	10	10	70	10	1個
HPM2T	油溝なし	10	10	80	10	1個
HPM2T	油溝なし	10	10	90	10	1個
HPM2T	油溝なし	10	10	100	10	1個
HPM2T	油溝なし	10	15	35	10	1個
HPM2T	油溝なし	10	15	40	10	1個
HPM2T	油溝なし	10	15	50	10	1個
HPM2T	油溝なし	10	15	60	10	1個
HPM2T	油溝なし	10	15	70	10	1個
HPM2T	油溝なし	10	15	80	10	1個
HPM2T	油溝なし	10	15	90	10	1個
HPM2T	油溝なし	10	15	100	10	1個
HPM2T	油溝なし	12.5	10	35	10	1個
HPM2T	油溝なし	12.5	10	40	10	1個
HPM2T	油溝なし	12.5	10	50	10	1個
HPM2T	油溝なし	12.5	10	60	10	1個
HPM2T	油溝なし	12.5	10	70	10	1個
HPM2T	油溝なし	12.5	10	80	10	1個
HPM2T	油溝なし	12.5	10	90	10	1個
HPM2T	油溝なし	12.5	10	100	10	1個
HPM2T	油溝なし	12.5	15	40	10	1個
HPM2T	油溝なし	12.5	15	50	10	1個
HPM2T	油溝なし	12.5	15	60	10	1個
HPM2T	油溝なし	12.5	15	70	10	1個
HPM2T	油溝なし	12.5	15	80	10	1個
HPM2T	油溝なし	12.5	15	90	10	1個
HPM2T	油溝なし	12.5	15	100	10	1個
HPM2T	油溝なし	12.5	20	40	10	1個
HPM2T	油溝なし	12.5	20	50	10	1個
HPM2T	油溝なし	12.5	20	60	10	1個
HPM2T	油溝なし	12.5	20	70	10	1個
HPM2T	油溝なし	12.5	20	80	10	1個
HPM2T	油溝なし	12.5	20	90	10	1個
HPM2T	油溝なし	12.5	20	100	10	1個
HPM2T	油溝なし	15	10	40	10	1個
HPM2T	油溝なし	15	10	50	10	1個
HPM2T	油溝なし	15	10	60	10	1個
HPM2T	油溝なし	15	10	70	10	1個
HPM2T	油溝なし	15	10	80	10	1個
HPM2T	油溝なし	15	10	90	10	1個
HPM2T	油溝なし	15	10	100	10	1個
HPM2T	油溝なし	15	10	110	10	1個
HPM2T	油溝なし	15	10	120	10	1個
HPM2T	油溝なし	15	10	130	10	1個
HPM2T	油溝なし	15	10	140	10	1個
HPM2T	油溝なし	15	10	150	10	1個
HPM2T	油溝なし	15	15	40	10	1個
HPM2T	油溝なし	15	15	50	10	1個
HPM2T	油溝なし	15	15	60	10	1個
HPM2T	油溝なし	15	15	70	10	1個
HPM2T	油溝なし	15	15	80	10	1個
HPM2T	油溝なし	15	15	90	10	1個
HPM2T	油溝なし	15	15	100	10	1個
HPM2T	油溝なし	15	15	110	10	1個
HPM2T	油溝なし	15	15	120	10	1個
HPM2T	油溝なし	15	15	130	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,930円 ( 2,123円 )	6日目
1,930円 ( 2,123円 )	6日目
1,930円 ( 2,123円 )	6日目
1,930円 ( 2,123円 )	6日目
2,100円 ( 2,310円 )	6日目
2,100円 ( 2,310円 )	6日目
2,100円 ( 2,310円 )	6日目
2,880円 ( 3,168円 )	6日目
1,960円 ( 2,156円 )	6日目
1,960円 ( 2,156円 )	6日目
1,960円 ( 2,156円 )	6日目
1,960円 ( 2,156円 )	6日目
2,100円 ( 2,310円 )	6日目
2,100円 ( 2,310円 )	6日目
2,100円 ( 2,310円 )	6日目
2,980円 ( 3,278円 )	6日目
1,930円 ( 2,123円 )	6日目
1,930円 ( 2,123円 )	6日目
1,930円 ( 2,123円 )	6日目
1,930円 ( 2,123円 )	6日目
2,100円 ( 2,310円 )	6日目
2,100円 ( 2,310円 )	6日目
2,100円 ( 2,310円 )	6日目
2,880円 ( 3,168円 )	6日目
1,960円 ( 2,156円 )	6日目
1,960円 ( 2,156円 )	6日目
1,960円 ( 2,156円 )	6日目
2,100円 ( 2,310円 )	6日目
2,100円 ( 2,310円 )	6日目
2,100円 ( 2,310円 )	6日目
2,980円 ( 3,278円 )	6日目
2,100円 ( 2,310円 )	6日目
2,100円 ( 2,310円 )	6日目
2,100円 ( 2,310円 )	6日目
2,190円 ( 2,409円 )	6日目
2,190円 ( 2,409円 )	6日目
2,190円 ( 2,409円 )	6日目
3,110円 ( 3,421円 )	6日目
1,930円 ( 2,123円 )	6日目
1,930円 ( 2,123円 )	6日目
1,930円 ( 2,123円 )	6日目
2,100円 ( 2,310円 )	6日目
2,100円 ( 2,310円 )	6日目
2,100円 ( 2,310円 )	6日目
2,880円 ( 3,168円 )	6日目
2,880円 ( 3,168円 )	6日目
2,880円 ( 3,168円 )	6日目
2,880円 ( 3,168円 )	6日目
2,880円 ( 3,168円 )	6日目
2,880円 ( 3,168円 )	6日目
1,930円 ( 2,123円 )	6日目
1,930円 ( 2,123円 )	6日目
1,930円 ( 2,123円 )	6日目
2,100円 ( 2,310円 )	6日目
2,100円 ( 2,310円 )	6日目
2,100円 ( 2,310円 )	6日目
3,030円 ( 3,333円 )	6日目
3,030円 ( 3,333円 )	6日目
3,030円 ( 3,333円 )	6日目
3,030円 ( 3,333円 )	6日目

...

基本情報

基本情報

スタンダードタイプの溝無しガイドレールです。取り付けボルト穴2ヶ所、3ヶ所、4ヶ所の選択が可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

溝無しガイドレール -スタンダードタイプ-のレビュー

4.3平均満足度：4.321件のレビュー

星5
38%
星4
57%
星3
5%
星2
0%
星1
0%

プラ型のスライド押さえに

満足度：5.02023/06/13

今まで社内で作っていましたが、手間を考えると購入したほうが他に手を回せるので有難い。

0人が参考にしています。

治具のストッパ

満足度：4.02022/04/21

今回治具のストッパに使用しました。結構、種類等があるので重宝しています。

0人が参考にしています。

プラスチック金型のスライド押さえに使用

満足度：5.02021/08/18

プラスチック金型のスライド部のガイドレールに使用しています。硬度を上げた物を製作しようとしたらこの価格では出来ない。 ...もっと読む

0人が参考にしています。

樹脂金型に使用

満足度：4.02021/08/03

標準部品として使用していますが、特に問題はありません。もう少しお値打ちになると助かります。

0人が参考にしています。

プラスチック金型に使用

満足度：4.02021/05/12

プラスチック金型のスライド部のガイドレールに使用しています。焼き入れ済みで品質もいいと思います。組み付け時には、幅方...もっと読む

0人が参考にしています。

21件全て見る

よくあるご質問（FAQ）

Qガイドレールの材質に「HPM2T」とありますが、他社メーカーでは、「HPM2」という材質のものはありますが、Tがどの様な意味なのか、どこが違うのか教えて下さい。

HPM材は、日立金属株式会社様が開発した予め30～40HRC程度に調質（熱処理）されたプリハードン鋼です。
HPM2は、硬度が33HRC程度となっています。HPM2Tは、37～41HRC程度であり硬度の高い素材です。
参考リンク：金型材質一覧比較表

この商品を見た人は、こんな商品も見ています

	今見ている商品溝無しガイドレール -スタンダードタイプ-	溝付ガイドレール -スタンダードタイプ-	溝無しガイドレール -フリー指定タイプ-	溝無し無給油ガイドレール -スタンダードタイプ(銅合金･SKS3)	溝無しガイドレール -L寸指定タイプ-	溝無しガイドレール -窒化処理タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	1,930円-	-	-	-	-	2,530円 -
通常出荷日	6日目〜	8日目	8日目	在庫品1日目〜	8日目	8日目
商品タイプ	ガイドレール	ガイドレール	ガイドレール	ガイドレール	ガイドレール	ガイドレール
ガイド溝	溝なし	片溝あり	溝なし	溝なし	溝なし	溝なし
