d公差		Dr₆		肉厚（N）	プレート穴径（推奨寸法）		R	型式		L
d公差		Dr₆		肉厚（N）	基準寸法	（H7）	R	Type	d	L
12	+0.049 +0.038	16	+0.034 +0.023	2	16	+0.018 0	1.0	KPBZ	12	20
16	+0.053 +0.042	21	+0.041 +0.028	2.5	21	+0.021 0			16	25
16	+0.053 +0.042	21		2.5	21				16	35
20	+0.060 +0.047	26		3	26		1.5		20	30
20	+0.060 +0.047	26		3	26				20	35
25	+0.065 +0.052	31	+0.050 +0.034	3	31	+0.025 0			25	35

注文例

出荷日

関連情報

使用例

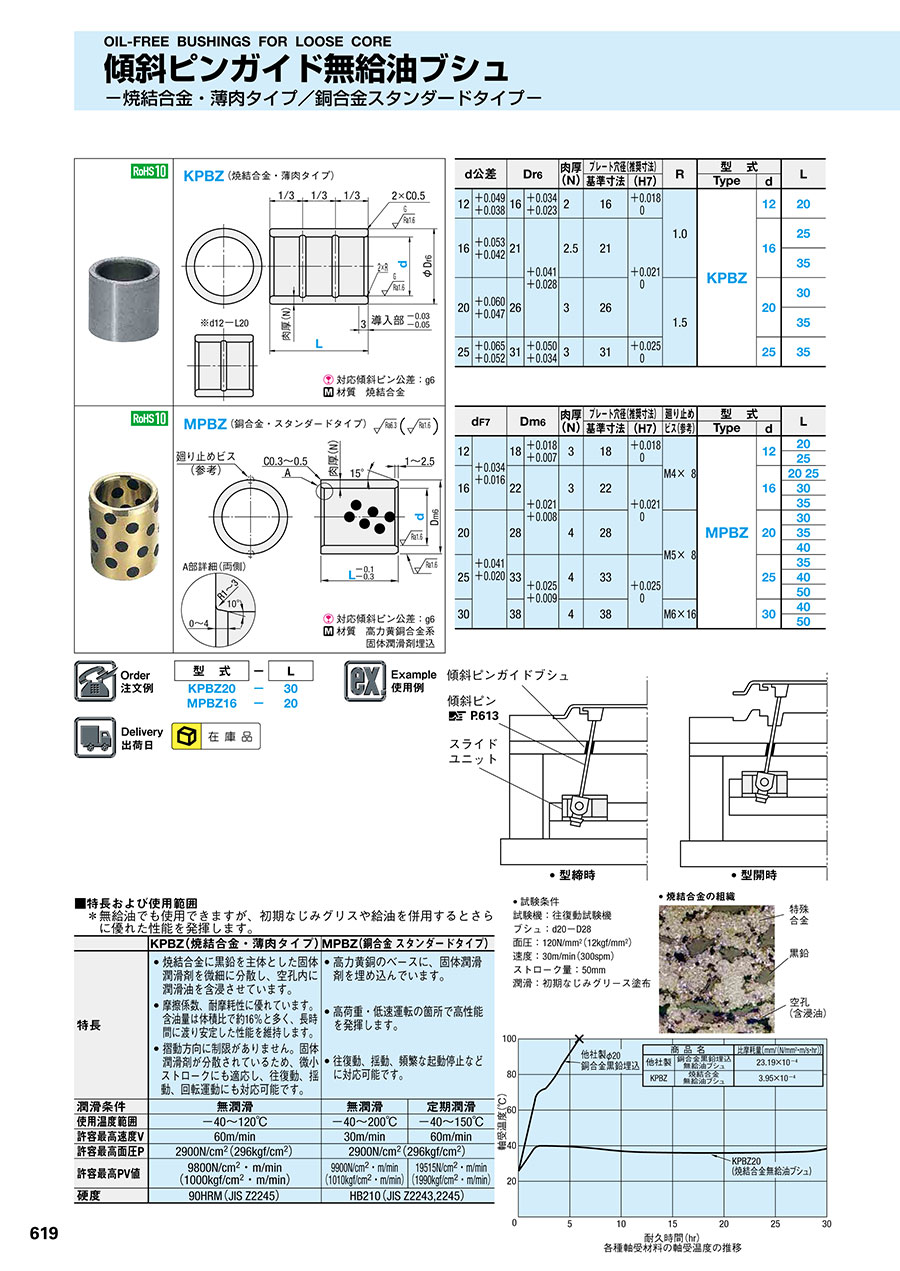

傾斜ピンガイド無給油ブシュ -焼結合金・薄肉タイプ-

P.613

■特長および使用範囲 ※ 無給油でも使用できますが、初期なじみグリスや給油を併用するとさらに優れた性能を発揮します。				• 試験条件試験機：往復動試験機ブシュ：d20-D28 面圧：120N/mm²（12kgf/mm²）速度：30m/min（300spm）ストローク量：50mm 潤滑：初期なじみグリース塗布
	KPBZ （焼結合金・薄肉タイプ）	MPBZ （銅合金スタンダードタイプ）
特長	• 焼結合金に黒鉛を主体とした固体潤滑剤を微細に分散し、空孔内に潤滑油を含浸させています。 • 摩擦係数、耐摩耗性に優れています。含油量は体積比で約16%と多く、長時間に渡り安定した性能を維持します。 • 摺動方向に制限がありません。固体潤滑剤が分散されているため、微小・ストロークにも適応し、往復動、揺動、回転運動にも対応可能です。	• 高力黄銅のベースに、固体潤滑剤を埋め込んでいます。 • 高荷重・低速運転の箇所で高性能を発揮します。 • 往復動、揺動、頻繁な起動停止などに対応可能です。
潤滑条件	無潤滑	無潤滑	定期潤滑
使用温度範囲	-40～120℃	-40～200℃	-40～150℃
許容最高速度V	60m/min	30m/min	60m/min
許容最高面圧P	2900N/cm²（296kgf/cm²）	2900N/cm²（296kgf/cm²）
許容最高PV値	9800N/cm²・m/min （1000kgf/cm²・m/min）	9900N/cm²・m/min （1010kgf/cm²・m/min）	19515N/cm²・m/min （1990kgf/cm²・m/min）
硬度	90HRM（JIS Z2245）	HB210（JIS Z2243,2245）

型番リスト

表示件数

型番

d(内径)

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

12	20	10	1個
16	25	10	1個
16	35	10	1個
20	35	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,350円 ( 1,485円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
2,210円 ( 2,431円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

焼結合金･薄肉タイプの傾斜ピンガイド無給油ブッシュとなります。
