角形ルーズコア用無給油スライドブロック

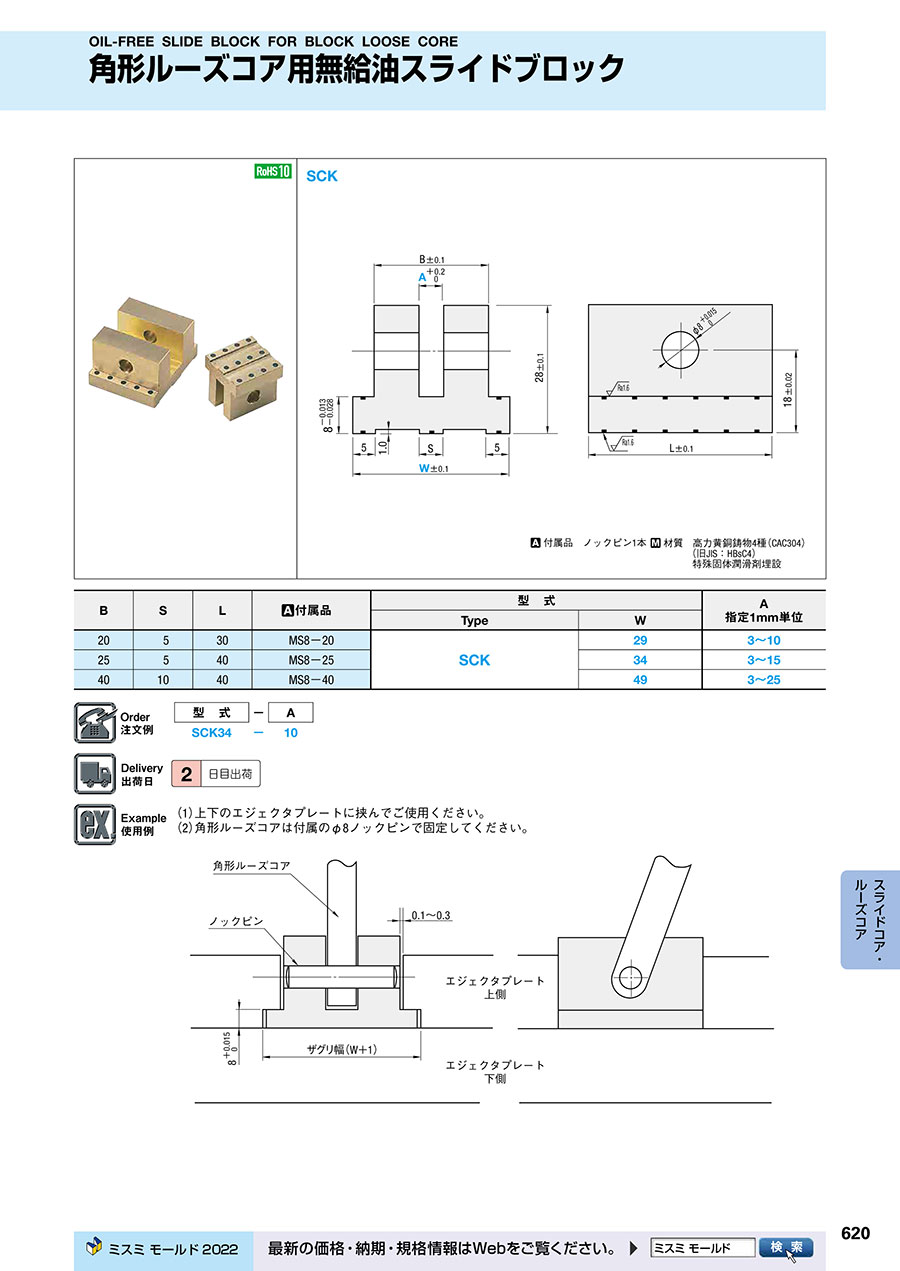

カタログ |P.620

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 5,830円～8,330円

税込単価: 6,413円～9,163円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ルーズコア用無給油スライド傾斜ピンホルダ -固定・高さ調整代ありタイプ-

通常価格(税別)： 5,600円 (税込価格：6,160円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ルーズコア用無給油スライドユニット -スタンダード,固定タイプ-

通常価格(税別)： 23,150円 (税込価格：25,465円)

通常出荷日：在庫品1日目

角形ルーズコア用無給油スライドブロックとなります。角型ルーズコアは付属のф8ノ...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

未確定：候補が44型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

付属品	ノックピン1本	材質	高力黄銅鋳物4種（CAC304）
			（旧JIS：HBsC4）
			特殊固体潤滑剤埋設

規格表

B	S	L	付属品	型式		A 指定1mm単位
B	S	L	付属品	Type	W	A 指定1mm単位
20	5	30	MS8-20	SCK	29	3～10
25	5	40	MS8-25		34	3～15
40	10	40	MS8-40		49	3～25

注文例

出荷日

型番リスト

表示件数

型番

W(幅)

(mm)

A(ルーズコア挿入幅)

(mm)

RoHS?

最小発注数量

29	3	10	1個
29	4	10	1個
29	5	10	1個
29	6	10	1個
29	7	10	1個
29	8	10	1個
29	9	10	1個
29	10	10	1個
34	3	10	1個
34	4	10	1個
34	5	10	1個
34	6	10	1個
34	7	10	1個
34	8	10	1個
34	9	10	1個
34	10	10	1個
34	11	10	1個
34	12	10	1個
34	13	10	1個
34	14	10	1個
34	15	10	1個
49	3	10	1個
49	4	10	1個
49	5	10	1個
49	6	10	1個
49	7	10	1個
49	8	10	1個
49	9	10	1個
49	10	10	1個
49	11	10	1個
49	12	10	1個
49	13	10	1個
49	14	10	1個
49	15	10	1個
49	16	10	1個
49	17	10	1個
49	18	10	1個
49	19	10	1個
49	20	10	1個
49	21	10	1個
49	22	10	1個
49	23	10	1個
49	24	10	1個
49	25	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,830円 ( 6,413円 )	2日目
5,830円 ( 6,413円 )	2日目
5,830円 ( 6,413円 )	2日目
5,830円 ( 6,413円 )	2日目
5,830円 ( 6,413円 )	2日目
5,830円 ( 6,413円 )	2日目
5,830円 ( 6,413円 )	2日目
5,830円 ( 6,413円 )	2日目
6,800円 ( 7,480円 )	2日目
6,800円 ( 7,480円 )	2日目
6,800円 ( 7,480円 )	2日目
6,800円 ( 7,480円 )	2日目
6,800円 ( 7,480円 )	2日目
6,800円 ( 7,480円 )	2日目
6,800円 ( 7,480円 )	2日目
6,800円 ( 7,480円 )	2日目
6,800円 ( 7,480円 )	2日目
6,800円 ( 7,480円 )	2日目
6,800円 ( 7,480円 )	2日目
6,800円 ( 7,480円 )	2日目
6,800円 ( 7,480円 )	2日目
8,330円 ( 9,163円 )	2日目
8,330円 ( 9,163円 )	2日目
8,330円 ( 9,163円 )	2日目
8,330円 ( 9,163円 )	2日目
8,330円 ( 9,163円 )	2日目
8,330円 ( 9,163円 )	2日目
8,330円 ( 9,163円 )	2日目
8,330円 ( 9,163円 )	2日目
8,330円 ( 9,163円 )	2日目
8,330円 ( 9,163円 )	2日目
8,330円 ( 9,163円 )	2日目
8,330円 ( 9,163円 )	2日目
8,330円 ( 9,163円 )	2日目
8,330円 ( 9,163円 )	2日目
8,330円 ( 9,163円 )	2日目
8,330円 ( 9,163円 )	2日目
8,330円 ( 9,163円 )	2日目
8,330円 ( 9,163円 )	2日目
8,330円 ( 9,163円 )	2日目
8,330円 ( 9,163円 )	2日目
8,330円 ( 9,163円 )	2日目
8,330円 ( 9,163円 )	2日目
8,330円 ( 9,163円 )	2日目

詳細情報

基本情報

基本情報

角形ルーズコア用無給油スライドブロックとなります。角型ルーズコアは付属のф8ノックピンで固定してください。　

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
