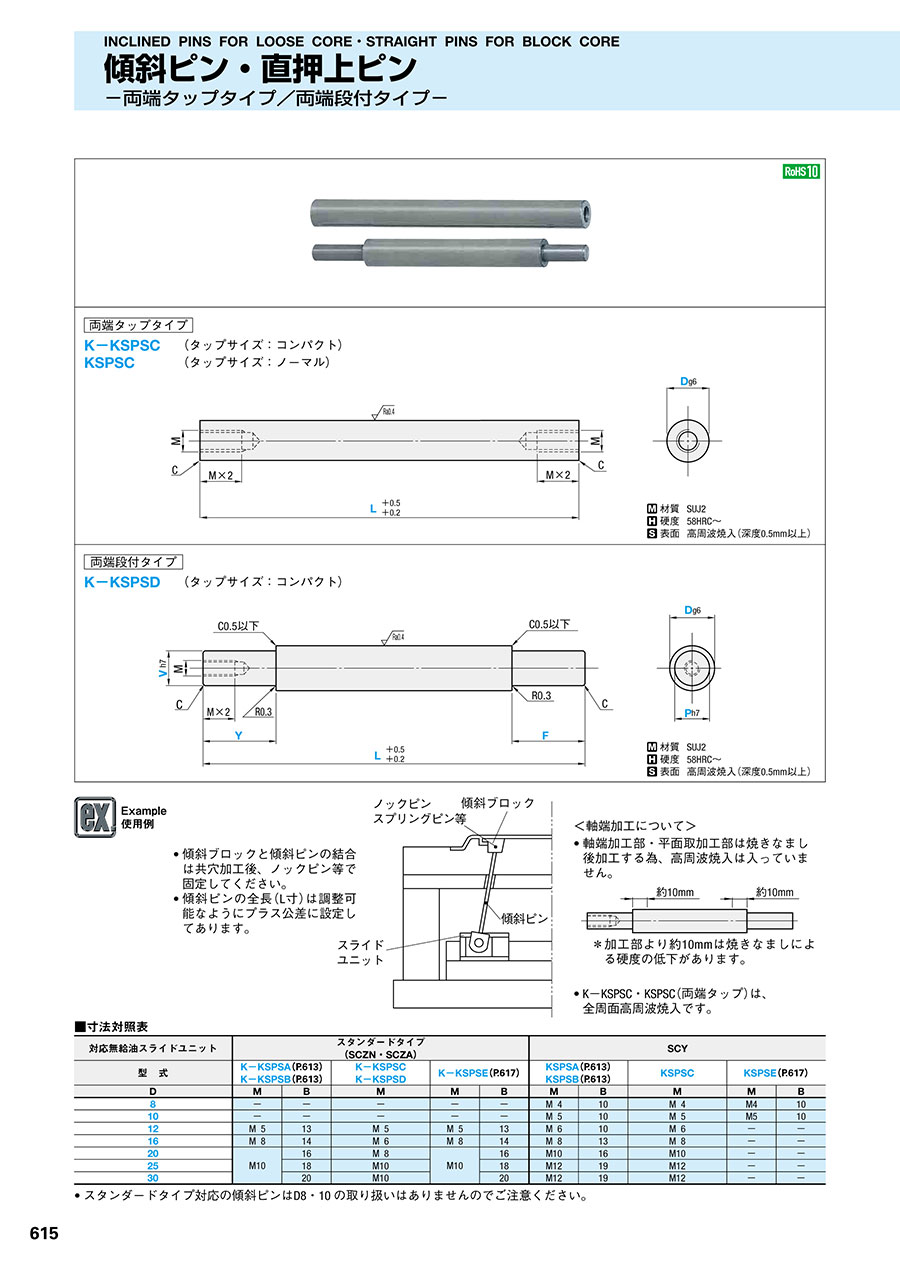

傾斜ピン･直押上ピン -両端タップタイプ-
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目
両端タップタイプの傾斜ピン・直押上ピンです。タップサイズはノーマル、コンパクトの選択が可能です。
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
| 材質 | SUJ2 |
| 硬度 | 58HRC～ |
| 表面 | 高周波焼入（深度0.5mm以上） |
規格表
■K-KSPSC
（タップサイズ：コンパクト）
| M | C | Dg6 | 型 式 | L 指定1mm単位 | ||
|---|---|---|---|---|---|---|
| Type | D | |||||
| M5 | 0.5 | 12 | -0.006 -0.017 | K-KSPSC | 12 | 100～800 |
| M6 | 16 | 16 | ||||
| M8 | 1.0 | 20 | -0.007 -0.020 | 20 | ||
| M10 | 25 | 25 | ||||
| 30 | 30 | |||||
■KSPSC （タップサイズ：ノーマル）
| M | C | Dg6 | 型 式 | L 指定1mm単位 | ||
|---|---|---|---|---|---|---|
| Type | D | |||||
| M4 | 0.3 | 8 | -0.005 -0.014 | KSPSC | 8 | 100～600 |
| M5 | 10 | 10 | 100～800 | |||
| M6 | 0.5 | 12 | -0.006 -0.017 | 12 | ||
| M8 | 16 | 16 | ||||
| M10 | 1.0 | 20 | -0.007 -0.020 | 20 | ||
| M12 | 25 | 25 | ||||
| M12 | 30 | 30 | ||||
■寸法対照表
| 対応無給油 スライドユニット | スタンダードタイプ （SCZN・SCZA） | SCY | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 型 式 | K-KSPSA K-KSPSB | （ P.613） （ P.613） | K-KSPSC | K-KSPSE | （ P.617） | KSPSA KSPSB | （ P.613） （ P.613） | KSPSC | KSPSE | （ P.617） |
| D | M | B | M | M | B | M | B | M | M | B |
| 8 | - | - | - | - | - | M 4 | 10 | M 4 | M4 | 10 |
| 10 | - | - | - | - | - | M 5 | 10 | M 5 | M5 | 10 |
| 12 | M 5 | 13 | M 5 | M 5 | 13 | M 6 | 10 | M 6 | - | - |
| 16 | M 8 | 14 | M 6 | M 8 | 14 | M 8 | 13 | M 8 | - | - |
| 20 | M10 | 16 | M 8 | M10 | 16 | M10 | 16 | M10 | - | - |
| 25 | 18 | M10 | 18 | M12 | 19 | M12 | - | - | ||
| 30 | 20 | M10 | 20 | M12 | 19 | M12 | - | - | ||
• スタンダードタイプ対応の傾斜ピンはD8・10の取り扱いはありませんのでご注意ください。
注文例
出荷日
追加工
関連情報
• 傾斜ブロックと傾斜ピンの結合は共穴加工後、ノックピン等で固定してください。
• 傾斜ピンの全長（L寸）は調整可能なようにプラス公差に設定してあります。
＜軸端加工について＞
• 軸端加工部・平面取加工部は焼きなまし後加工する為、高周波焼入は入っていません。
• K-KSPSC・KSPSC（両端タップ）は、全周面高周波焼入です。
