ルーズコア用無給油スライド傾斜ピンホルダ -固定タイプ-
- 通常単価(税別)
- 12,400円～21,500円
- 税込単価
- 13,640円～23,650円
固定タイプのルーズコア用無給油スライド傾斜ピンホルダとなります。
詳細情報を確認する- タイプ
- 固定タイプ
未確定：候補が5型番あります。
商品情報

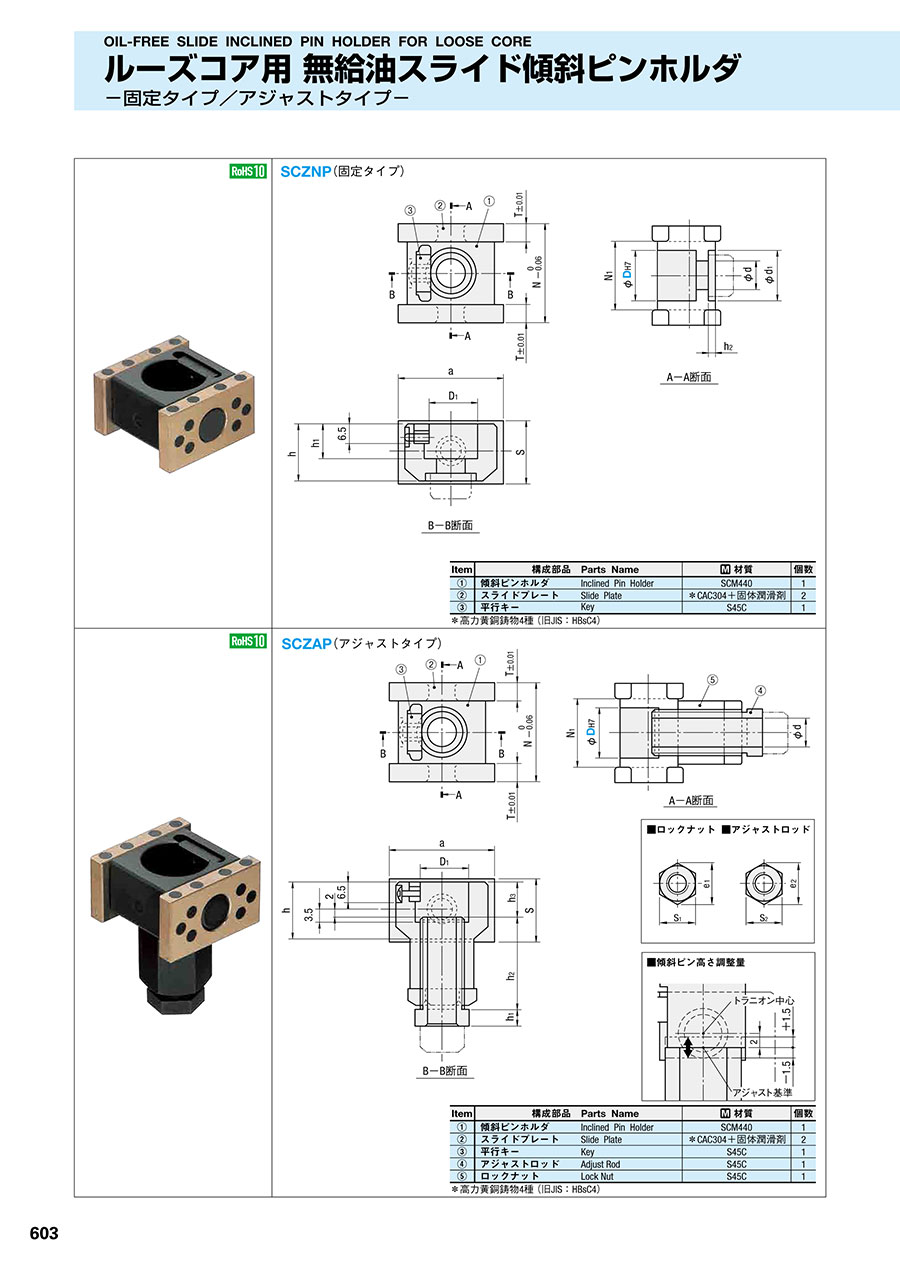

外形図・製品仕様
| Item | 構成部品 | Parts Name | 材質 | 個数 |
|---|---|---|---|---|
| ① | 傾斜ピンホルダ | Inclined Pin Holder | SCM440 | 1 |
| ② | スライドプレート | Slide Plate | ※CAC304 + 固体潤滑剤 | 2 |
| ③ | 平行キー | Key | S45C | 1 |
※高力黄銅鋳物4種 （旧JIS：HBsC4）
規格表
■固定タイプ
| 型 式 | ①傾斜ピンホルダ SCZNの②傾斜ピンホルダと共通 | ②スライドプレート SCZNの③スライドプレートと共通 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | D1 | d | d1 | h | h1 | h2 | N | N1 | S | a | T |
| SCZNP | 12 | 11 | 5.5 | - | 16 | 10 | - | 30 | 17 | 20 | 35 | 6.5 |
| 16 | 15 | 9 | 16 | 18 | 11 | 3 | 33 | 20 | 20 | 40 | 6.5 | |
| 20 | 18 | 11 | 20 | 22 | 13 | 5.5 | 38 | 25 | 24 | 40 | 6.5 | |
| 25 | 22 | 11 | 20 | 26 | 15 | 5.5 | 45 | 31 | 26 | 45 | 7 | |
| 30 | 27.5 | 11 | 20 | 30 | 17 | 3.5 | 51 | 36 | 30 | 55 | 7.5 | |
| SCZNPは、SCZNの構成部品のうち、②傾斜ピンホルダ③スライドプレートをセットで販売したものです。 | ||||||||||||
注文例
出荷日
関連情報
■特長
・SCZN・SCZAシリーズのガイドパーツ部です。
スライドベースが必要な場合は、 SCZN・SCZAシリーズ P.599・ 601 をご検討ください。
・スライドベースを金型本体に加工できるため、設置スペースを削減できます。
・傾斜ピンホルダの首振り構造による自動調芯機能により、ガイドやスライドプレートの摩耗・かじりを少なくします。
カタログ
商品担当おすすめ
ルーズコア用無給油スライド傾斜ピンホルダ -固定タイプ-のレビュー
SCZNP 金型 傾斜ピン
5
5.02020/12/08
K-KSPSEとMSBZをセットで使用しました。
調整や組み込みも比較的容易で、問題なく作動しています。
