ルーズコア用無給油スライドユニット -スタンダード,固定タイプ-

ルーズコア用無給油スライドユニット -スタンダード,固定タイプ-

ご注意

  • 角度A°＝1°・5°は、在庫限りで受注製作品へ切り替え予定です。納期は実働8日となります。 カタログ記載情報から変更致しますので、ご注意ください。
  • 角度A°＝０°は、引き続き在庫品として販売致します。
無料3D-CADライブラリー申し込み受付中
未確定：候補が20型番あります。
数量：

商品情報

外形図・製品仕様

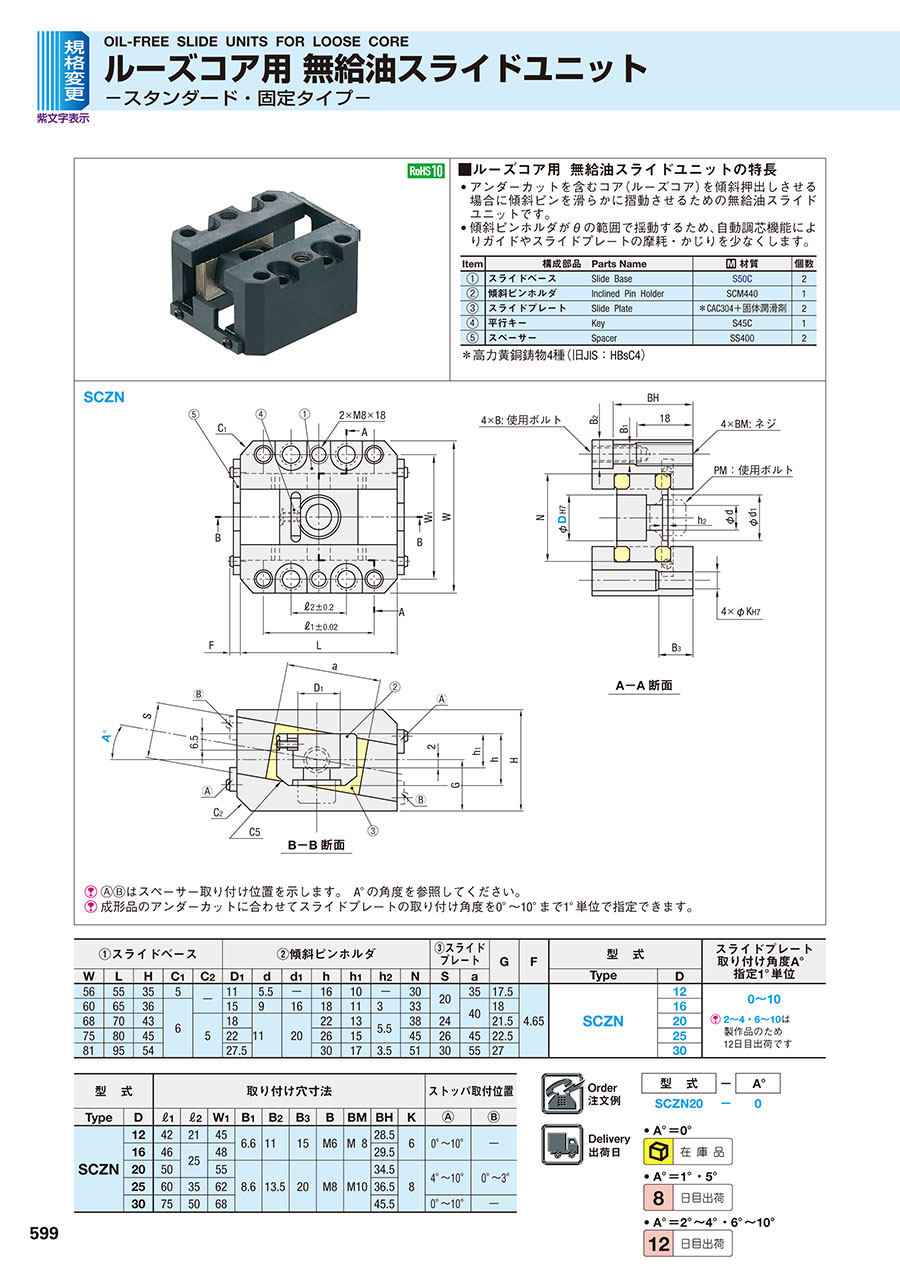

ルーズコア用無給油スライドユニット -スタンダード,固定タイプ-

ⒶⒷはスペーサー取り付け位置を示します。 A°の角度を参照してください。
成形品のアンダーカットに合わせてスライドプレートの取り付け角度を0°～10°まで1°単位で指定できます。


■ルーズコア用 無給油スライドユニットの特長

• アンダーカットを含むコア（ルーズコア）を傾斜押出しさせる場合に傾斜ピンを滑らかに摺動させるための無給油スライドユニットです。
• 傾斜ピンホルダがθの範囲で揺動するため、自動調芯機能によりガイドやスライドプレートの摩耗・かじりを少なくします。

Item構成部品Parts Name材質個数
①スライドベースSlide  BaseS50C2
②傾斜ピンホルダInclined  Pin  HolderSCM4401
③スライドプレートSlide  Plate※CAC304+固体潤滑剤2
④平行キーKeyS45C1
⑤スペーサーSpacerSS4002

※高力黄銅鋳物4種（旧JIS：HBsC4）

規格表

①スライドベース②傾斜ピンホルダ③スライド
プレート		GF型    式スライドプレート
取り付け角度A°
指定1°単位
WLHC1C2D1dd1hh1h2NSaTypeD
5655355-115.5-1610-30203517.54.65SCZN120～10
2～4・6～10は
製作品のため
12日目出荷です
6065366159161811333401816
687043518112022135.5382421.520
75804522261545264522.525
81955427.530173.55130552730
型    式取り付け穴寸法ストッパ取付位置
TypeDℓ1ℓ2W1B1B2B3BBMBHKⒶⒷ
SCZN124221456.61115M6M  828.560°～10°-
1646254829.5
2050558.613.520M8M1034.584°～10°0°～3°
2560356236.5
3075506845.50°～10°-

注文例

ルーズコア用無給油スライドユニット -スタンダード,固定タイプ-

出荷日

ルーズコア用無給油スライドユニット -スタンダード,固定タイプ-

関連情報

使用例

ルーズコア用無給油スライドユニット -スタンダード,固定タイプ-

P.619
P.613

ルーズコア用無給油スライドユニット -スタンダード,固定タイプ-



DD1BPM
121113M  5
161514M  8
201816M10
252218M10
3027.520M10
ルーズコア用無給油スライドユニット -スタンダード,固定タイプ-
単位：mm
型    式標準ストローク
（スライドプレートがスライドベースの端面まで移動する距離）
A＝0A＝1A＝2A＝3A＝4A＝5A＝6A＝7A＝8A＝9A＝10
SCZN1220.019.619.319.018.718.418.217.917.717.517.3
SCZN1625.024.624.324.023.723.423.223.022.822.622.4
SCZN2030.029.529.228.828.428.127.827.527.327.026.8
SCZN2535.034.534.133.733.333.032.732.432.131.831.6
SCZN3040.039.439.038.538.137.737.337.036.736.436.1

傾斜角度θの範囲：0°≦θ≦20°

ルーズコア用無給油スライドユニット -スタンダード,固定タイプ-
単位：mm
型    式⑤ストッパを取り外した場合の最大ストローク
（標準ストローク+ 2ℓ／3、ただしスライドプレートと取付面が干渉する場合は干渉しない最大値）
A＝0A＝1A＝2A＝3A＝4A＝5A＝6A＝7A＝8A＝9A＝10
SCZN1243.342.942.642.342.041.741.541.241.040.840.6
SCZN1651.651.351.050.750.450.149.949.649.449.349.1
SCZN2056.656.255.855.555.154.854.554.253.953.753.5
SCZN2565.064.564.163.763.363.062.762.462.161.861.6
SCZN3076.676.175.675.274.874.474.073.673.373.072.8

傾斜角度θの範囲：0°≦θ≦20°


ルーズコア用無給油スライドユニット -スタンダード,固定タイプ-

• 傾斜ピンの切り欠き部寸法および固定ネジサイズ（PM）は、右上規格表をご参照ください。
傾斜ピンホルダのザグリ寸法は、六角穴付ボルトにスプリングワッシャが併用できる寸法に設定されています。
• エジェクタプレートへの取付方法は2種類あります。
ボルト固定は（1）エジェクタプレートにネジ込む方式と（2）ユニット本体にネジ込む方式が可能です。
（2）の場合の固定用六角穴付ボルトサイズは、左ページ規格表中のBMを、（1）の場合の固定用六角穴付ボルトサイズはBMの1ランク下（例：BMがM8の場合、固定用ボルトサイズはM6になります）を、それぞれご使用ください。
• 取り付けの際は、なじむまでの摩耗防止として※初期なじみ用のグリスを塗布してください。
• ストロークが長い場合は、傾斜ピンを保持するブシュの使用をお奨めします。 P.619


■傾斜ピン取り付け方法

ルーズコア用無給油スライドユニット -スタンダード,固定タイプ-



ルーズコア用無給油スライドユニット -スタンダード,固定タイプ-



ルーズコア用無給油スライドユニット -スタンダード,固定タイプ-

1. 切り欠き部を、廻り止めの位置に合
わせ挿入します。		  2. 最後に六角穴付ボルトまたは低頭
六角穴付ボルトで傾斜ピンを確実に
固定してください。

型番リスト

表示件数
  • 1
    • 型番
    SCZN12-0
    SCZN12-1
    SCZN12-5
    SCZN12-[2,3,4,6,7,8,9,10]
    SCZN16-0
    SCZN16-1
    SCZN16-5
    SCZN16-[2,3,4,6,7,8,9,10]
    SCZN20-0
    SCZN20-1
    SCZN20-5
    SCZN20-[2,3,4,6,7,8,9,10]
    SCZN25-0
    SCZN25-1
    SCZN25-5
    SCZN25-[2,3,4,6,7,8,9,10]
    SCZN30-0
    SCZN30-1
    SCZN30-5
    SCZN30-[2,3,4,6,7,8,9,10]

    D(適用傾斜ピン径)

    (mm)

    スライドプレート取り付け角度A

    (°)

    		RoHS?最小発注数量
    12
    0
    10
    1個
    12
    1
    10
    1個
    12
    5
    10
    1個
    12
    2 ～ 10
    10
    1個
    16
    0
    10
    1個
    16
    1
    10
    1個
    16
    5
    10
    1個
    16
    2 ～ 10
    10
    1個
    20
    0
    10
    1個
    20
    1
    10
    1個
    20
    5
    10
    1個
    20
    2 ～ 10
    10
    1個
    25
    0
    10
    1個
    25
    1
    10
    1個
    25
    5
    10
    1個
    25
    2 ～ 10
    10
    1個
    30
    0
    10
    1個
    30
    1
    10
    1個
    30
    5
    10
    1個
    30
    2 ～ 10
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    23,150円
    ( 25,465円 )
    在庫品1日目当日出荷可能
    25,990円
    ( 28,589円 )
    8日目
    25,990円
    ( 28,589円 )
    8日目
    -
    ( - )
    12日目
    24,580円
    ( 27,038円 )
    在庫品1日目当日出荷可能
    27,410円
    ( 30,151円 )
    8日目
    27,410円
    ( 30,151円 )
    15日目
    -
    ( - )
    12日目
    26,460円
    ( 29,106円 )
    在庫品1日目当日出荷可能
    29,290円
    ( 32,219円 )
    8日目
    29,290円
    ( 32,219円 )
    15日目
    -
    ( - )
    12日目
    29,060円
    ( 31,966円 )
    在庫品1日目当日出荷可能
    31,900円
    ( 35,090円 )
    在庫品1日目当日出荷可能
    31,900円
    ( 35,090円 )
    在庫品1日目当日出荷可能
    -
    ( - )
    12日目
    32,130円
    ( 35,343円 )
    在庫品1日目当日出荷可能
    34,960円
    ( 38,456円 )
    在庫品1日目当日出荷可能
    34,960円
    ( 38,456円 )
    在庫品1日目当日出荷可能
    -
    ( - )
    12日目
  • 1

    • 詳細情報

    基本情報

    スタンダード・固定タイプのルーズコア用無給油スライドユニットです。

    ご注意

    • 角度A°＝1°・5°は、在庫限りで受注製作品へ切り替え予定です。納期は実働8日となります。 カタログ記載情報から変更致しますので、ご注意ください。
    • 角度A°＝０°は、引き続き在庫品として販売致します。
    技術情報

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
