プラ型用部品技術窓口
ボールプランジャ -プレーンタイプ-
- 通常単価(税別)
- 350円～390円
- 税込単価
- 385円～429円
通常出荷日：在庫品1日目当日出荷可能
ステンレス軽荷重用プレーンタイプのボールプランジャとなります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

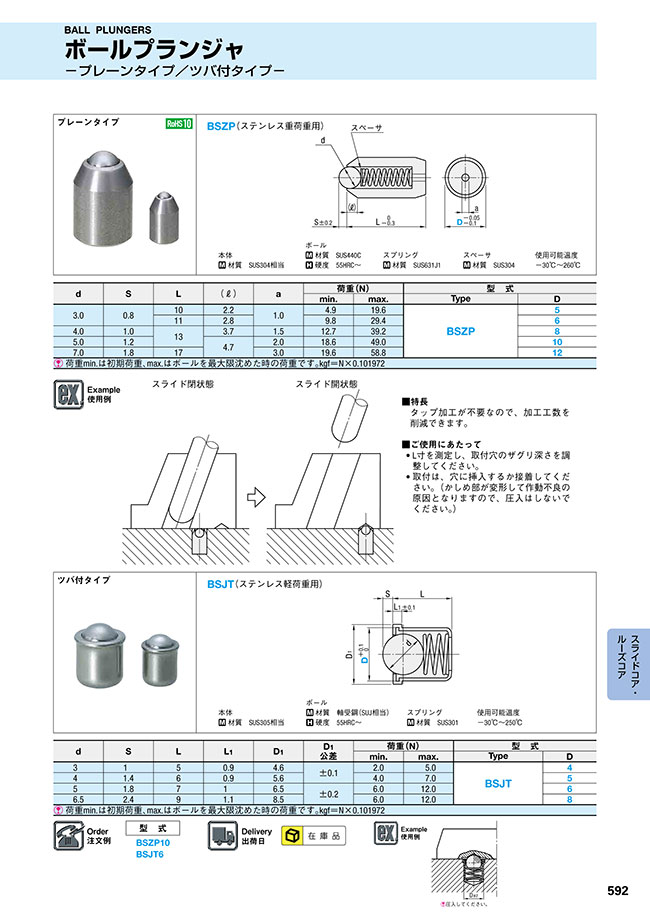

外形図・製品仕様
| 本体 材質 SUS304相当 | ボール 材質 SUS440C 硬度 55HRC～ | スプリング 材質 SUS631J1 | スペーサ 材質 SUS304 | 使用可能温度 -30℃～260℃ |
規格表
| d | S | L | （ℓ） | a | 荷重（N） | 型 式 | ||
|---|---|---|---|---|---|---|---|---|
| min. | max. | Type | D | |||||
| 3.0 | 0.8 | 10 | 2.2 | 1.0 | 4.9 | 19.6 | BSZP | 5 |
| 11 | 2.8 | 9.8 | 29.4 | 6 | ||||
| 4.0 | 1.0 | 13 | 3.7 | 1.5 | 12.7 | 39.2 | 8 | |
| 5.0 | 1.2 | 4.7 | 2.0 | 18.6 | 49.0 | 10 | ||
| 7.0 | 1.8 | 17 | 3.0 | 19.6 | 58.8 | 12 | ||
| 荷重min.は初期荷重、max.はボールを最大限沈めた時の荷重です。kgf＝N×0.101972 | ||||||||
注文例
出荷日
関連情報
■特長
タップ加工が不要なので、加工工数を削減できます。
■ご使用にあたって
• L寸を測定し、取付穴のザグリ深さを調整してください。
• 取付は、穴に挿入するか接着してください。（かしめ部が変形して作動不良の原因となりますので、圧入はしないでください。）
絞り込み条件：1 項目の仕様が未選択です
D(外径)(mm)
- 5
- 6
- 8
- 10
- 12
タイプ
- BSZP
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
詳細情報
基本情報
ステンレス軽荷重用プレーンタイプのボールプランジャとなります。
ボールプランジャ -プレーンタイプ-のレビュー
プラスチック金型
4
4.02022/07/14
金型スライド機構の位置決めに購入しましたが、
自分の選定ミスで機能が不十分でした。
しっかり選定すれば、問題無く使用でき...もっと読む
0人が参考にしています。
金型部品として使用しています
5
5.02022/06/08
当社で設計、製作している製品の、金型のスライドする部分の部品として使用しています。この商品は、取り付け用のタップや取り外...もっと読む
0人が参考にしています。
ボ−ル
4
4.02021/03/29
プランジャ-が
交換しやすく
安価で短納期で
交換できるのでよいです
0人が参考にしています。
ボ−ル球
4
4.02021/03/15
スライドの破損防止に
使用してます
問題なく使用できてます
非常に便利です
0人が参考にしています。
楽
4
4.02021/01/07
加工自体もタップたてなくて
いいので楽ですし
組付けも簡単で
ただなくしやすいです
0人が参考にしています。
