ミスミ

スライドロック

無料3D-CADライブラリー申し込み受付中

型番

未確定 4 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
数量：

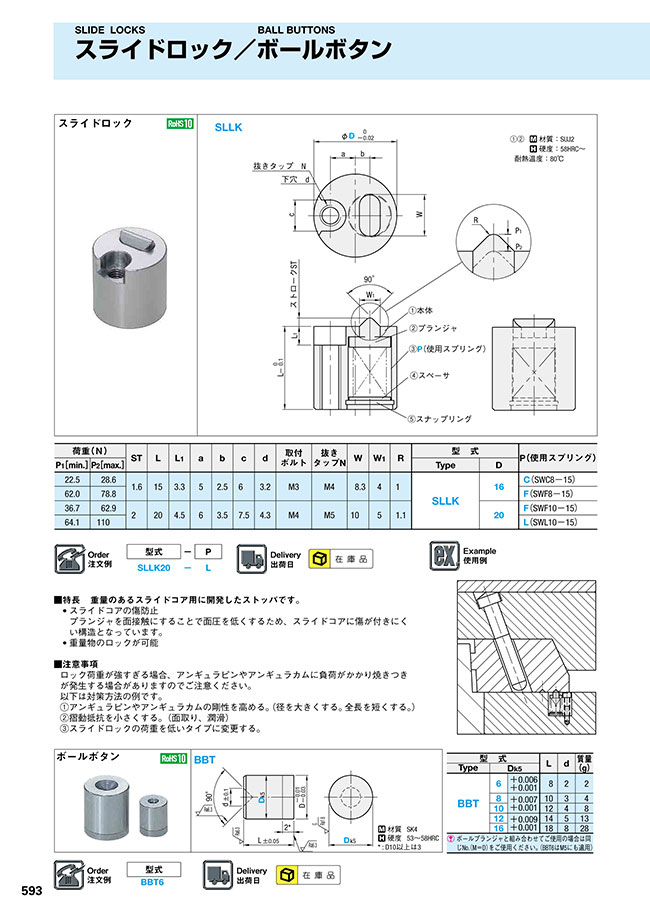

外形図・製品仕様

ヘキサゴンソケット 4H
①② 材質：SUJ2
 硬度：58HRC～
  耐熱温度：80℃

規格表

荷重（N）STLL1abcd取付
ボルト		抜きタップNWW1R型    式P（使用スプリング）
P1［min.］P2［max.］TypeD
22.528.61.6153.352.563.2M3M48.341SLLK16    C（SWC8-15）
62.078.8 F（SWF8-15）
36.762.92204.563.57.54.3M4M51051.120 F（SWF10-15）
64.1110 L（SWL10-15）

注文例

ヘキサゴンソケット 4H

出荷日

ヘキサゴンソケット 4H

関連情報

■特長 重量のあるスライドコア用に開発したストッパです。
• スライドコアの傷防止
プランジャを面接触にすることで面圧を低くするため、スライドコアに傷が付きにくい構造となっています。
• 重量物のロックが可能

■注意事項
ロック荷重が強すぎる場合、アンギュラピンやアンギュラカムに負荷がかかり焼きつきが発生する場合がありますのでご注意ください。
以下は対策方法の例です。
①アンギュラピンやアンギュラカムの剛性を高める。（径を大きくする。全長を短くする。）
②摺動抵抗を小さくする。（面取り、潤滑）
③スライドロックの荷重を低いタイプに変更する。


使用例

ヘキサゴンソケット 4H

絞り込み条件：2 項目の仕様が未選択です

  • D(外径)(mm)

  • P(使用スプリング)

  • タイプ

  • CAD

  • 出荷日

    • すべて
    • 当日出荷可能

型番リスト

表示件数
  • 1
    • 型番
    SLLK16-C
    SLLK16-F
    SLLK20-F
    SLLK20-L

    D(外径)

    (mm)

    P(使用スプリング)

    		RoHS?最小発注数量
    16
    C(SWC8-15)
    10
    1個
    16
    F(SWF8-15)
    10
    1個
    20
    F(SWF10-15)
    10
    1個
    20
    L(SWL10-15)
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,600円
    ( 6,160円 )
    在庫品1日目当日出荷可能
    5,600円
    ( 6,160円 )
    在庫品1日目当日出荷可能
    6,100円
    ( 6,710円 )
    在庫品1日目当日出荷可能
    6,100円
    ( 6,710円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    重量のあるスライドコア用に開発したスライドロックとなります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    スライドロックのレビュー
    4平均満足度：4.09件のレビュー
    ロック
    4
    満足度：4.02021/03/29
    かなり高価ですが スライドが大きい場合は こちらつけたほうが あとあと安心ですね
    0人が参考にしています。
    スライドロック
    4
    満足度：4.02021/03/29
    スライドロックはがっちり 固定できるので重さ あるのでも非常によいです
    0人が参考にしています。
    ロック
    4
    満足度：4.02021/02/09
    天側にかなりの重量の スライドの場合は こちら重宝してます 破損しないです
    0人が参考にしています。
    確実
    4
    満足度：4.02020/09/09
    確実にロックするので 非常に便利です 金型破損などに 有効です　　
    0人が参考にしています。
    かちっと
    4
    満足度：4.02020/08/06
    がちっと スライドこうほうに ずれたばあい ききます ぜんぜんうごかずべんりです
    0人が参考にしています。
