スライドリテーナ
- 通常単価(税別)
- 1,430円～13,750円
- 税込単価
- 1,573円～15,125円
通常出荷日：在庫品1日目当日出荷可能
スペインCUMSA社のスライドリテーナです。日本国内もしくは一部の国・地域のみの取り扱いとなります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

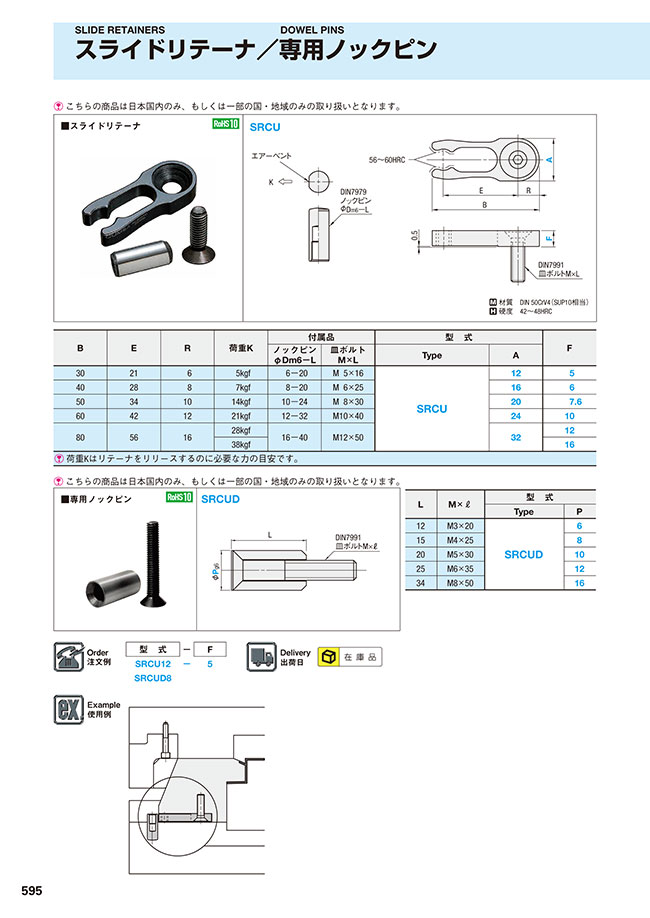

外形図・製品仕様
こちらの商品は日本国内のみ、もしくは一部の国・地域のみの取り扱いとなります。
材質 DIN 50CrV4（SUP10相当）
硬度 42～48HRC
規格表
| B | E | R | 荷重K | 付属品 | 型 式 | F | ||
|---|---|---|---|---|---|---|---|---|
| ノックピン φDm6-L | 皿ボルト M-L | Type | A | |||||
| 30 | 21 | 6 | 5kgf | 6-20 | M5-16 | SRCU | 12 | 5 |
| 40 | 28 | 8 | 7kgf | 8-20 | M6-25 | 16 | 6 | |
| 50 | 34 | 10 | 14kgf | 10-24 | M8-30 | 20 | 7.6 | |
| 60 | 42 | 12 | 21kgf | 12-32 | M10-40 | 24 | 10 | |
| 80 | 56 | 16 | 28kgf | 16-40 | M12-50 | 32 | 12 | |
| 38kgf | 16 | |||||||
| 荷重Kはリテーナをリリースするのに必要な力の目安です。 | ||||||||
外形図・製品仕様
こちらの商品は日本国内のみ、もしくは一部の国・地域のみの取り扱いとなります。
規格表
| L | M-ℓ | 型 式 | |
|---|---|---|---|
| Type | P | ||
| 12 | M3-20 | SRCUD | 6 |
| 15 | M4-25 | 8 | |
| 20 | M5-30 | 10 | |
| 25 | M6-35 | 12 | |
| 34 | M8-50 | 16 | |
注文例
出荷日
関連情報
■SRCU使用例
| 型 式 | F | G | H | |
|---|---|---|---|---|
| Type | A | |||
| SRCU | 12 | 5 | 4 | 16 |
| 16 | 6 | 5 | 15 | |
| 20 | 8 | 6 | 17 | |
| 24 | 10 | 7 | 23 | |
| 32 | 12 | 9 | 29 | |
| 16 | 25 | |||
| • ノックピンはリテーナよりも先端がはみ出さないよう、 上表を参考に穴加工し、取り付けてください。 | ||||
■SRCUD使用例
■特長
スライドリテーナ専用ノックピンSRCUDは、スライドリテーナの取り付け、取り外しを容易にすることができるノックピンです。
スライドリテーナに付属しているノックピンとは穴加工が異なりますのでご注意ください。
| 型 式 | F | G | N | |
|---|---|---|---|---|
| Type | P | |||
| SRCUD | 6 | 5 | 4 | 7.5 |
| 8 | 6 | 5 | 10 | |
| 10 | 8 | 6 | 13 | |
| 12 | 10 | 7 | 16 | |
| 16 | 16 | 9 | 23 | |
| • ノックピンはリテーナよりも先端がはみ出さないよう、 上表を参考に穴加工し、取り付けてください。 | ||||
絞り込み条件：4 項目の仕様が未選択です
A(外形)(mm)
- 12
- 16
- 20
- 24
- 32
F(厚さ)(mm)
- 5
- 6
- 7.6
- 10
- 12
- 16
P(外径)(mm)
- 6
- 8
- 10
- 12
- 16
商品タイプ
- スライドリテーナ
- 専用ノックピン
タイプ
- SRCU
- SRCUD
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,940円 ( 6,534円 ) | 在庫品1日目当日出荷可能 |
7,260円 ( 7,986円 ) | 在庫品1日目当日出荷可能 |
8,250円 ( 9,075円 ) | 在庫品1日目当日出荷可能 |
9,790円 ( 10,769円 ) | 在庫品1日目当日出荷可能 |
12,650円 ( 13,915円 ) | 在庫品1日目当日出荷可能 |
13,750円 ( 15,125円 ) | 在庫品1日目当日出荷可能 |
1,430円 ( 1,573円 ) | 在庫品1日目当日出荷可能 |
1,600円 ( 1,760円 ) | 在庫品1日目当日出荷可能 |
1,940円 ( 2,134円 ) | 在庫品1日目当日出荷可能 |
2,270円 ( 2,497円 ) | 在庫品1日目当日出荷可能 |
2,500円 ( 2,750円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
スペインCUMSA社のスライドリテーナです。日本国内もしくは一部の国・地域のみの取り扱いとなります。
スライドリテーナのレビュー
破損
4
4.02022/09/02
スライドが爪部分によって
完全にロックされるので
非常に破損防止につながりますね
1人が参考にしています。
金型のスライドロック部品として使用
3
3.02021/11/10
新設した金型のスライドロック部品に採用しています。固定側と稼働側が両開きにならないように片開き制御部品としての機能を満た...もっと読む
0人が参考にしています。
天側スライド固定に採用
5
5.02021/03/18
普段は天側のスライドには落下防止でスプリングを採用していましたがこの商品を採用してスプリングは最弱設定で型締めの負荷を軽...もっと読む
0人が参考にしています。
金型スライドの固定
3
3.02019/03/04
プラスチック成型金型のスライドの戻り位置固定に使用。しっかりと位置固定ができ、機能上はまったく問題はありませんでしたが、...もっと読む
0人が参考にしています。
スライドロック
4
4.02017/04/20
型サイズの制限やコストの面からなるべく小さくしたいのですが、この商品は省スペースで使いやすかったです。
0人が参考にしています。
よくあるご質問（FAQ）
Qスライドリテーナ・専用ﾉｯｸﾋﾟﾝSRCUの耐熱温度を教えてください。
A
耐熱温度は150℃です。
