プラ型用部品技術窓口

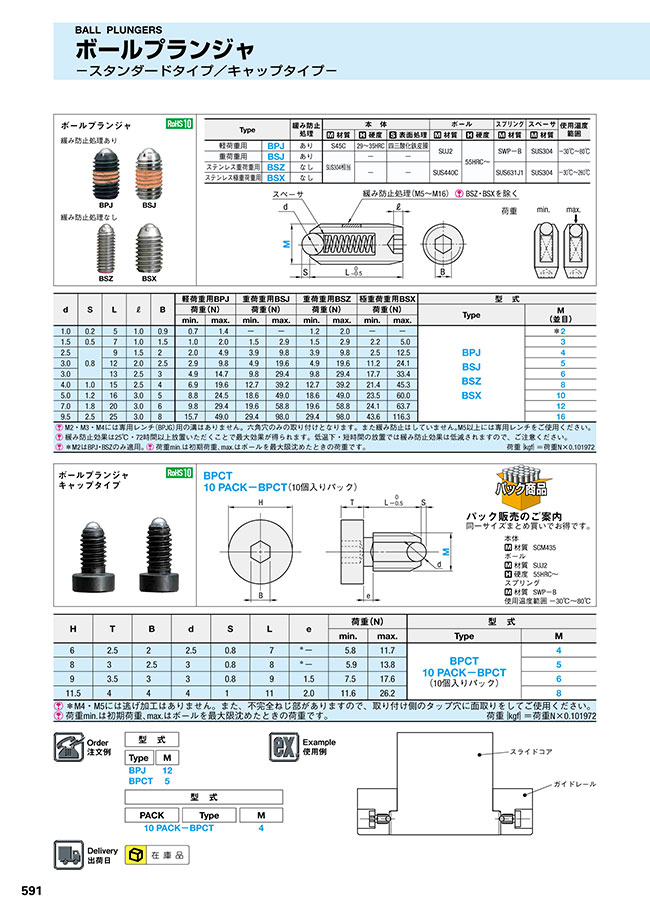

ボールプランジャ-キャップタイプ-
型番
外形図・製品仕様
| パック販売のご案内 同一サイズまとめ買いでお得です。 |
本体
材質 SCM435
ボール
材質 SUJ2
硬度 55HRC～
スプリング
材質 SWP-B
使用温度範囲 -30℃～80℃
規格表
| H | T | B | d | S | L | e | 荷重（N） | 型 式 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| min. | max. | Type | M | |||||||
| 6 | 2.5 | 2 | 2.5 | 0.8 | 7 | ※- | 5.8 | 11.7 | BPCT 10 PACK-BPCT （10個入りパック） | 4 |
| 8 | 3 | 2.5 | 3 | 0.8 | 8 | ※- | 5.9 | 13.8 | 5 | |
| 9 | 3.5 | 3 | 3 | 0.8 | 9 | 1.5 | 7.5 | 17.6 | 6 | |
| 11.5 | 4 | 4 | 4 | 1 | 11 | 2.0 | 11.6 | 26.2 | 8 | |
| ※M4・M5には逃げ加工はありません。また、不完全ねじ部がありますので、取り付け側のタップ穴に面取りをしてご使用ください。 荷重min.は初期荷重、max.はボールを最大限沈めたときの荷重です。 荷重｛kgf｝＝荷重N×0.101972 | ||||||||||
注文例
出荷日
関連情報
絞り込み条件：1 項目の仕様が未選択です
M(ねじ径)(mm)
- 4
- 5
- 6
- 8
タイプ
- 10PACK-BPCT
- BPCT
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,050円 ( 4,455円 ) | 在庫品1日目当日出荷可能 |
4,140円 ( 4,554円 ) | 在庫品1日目当日出荷可能 |
4,410円 ( 4,851円 ) | 在庫品1日目当日出荷可能 |
4,860円 ( 5,346円 ) | 在庫品1日目当日出荷可能 |
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
490円 ( 539円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
キャップタイプのボールプランジャです。パック商品（10個入り）もございます。
ボールプランジャ-キャップタイプ-のレビュー
ボ－ル球
4
4.02021/12/30
スライドストロ－ク
ストッパ役割で非常に使いやすいです
位置もさだまりますし
0人が参考にしています。
位置
4
4.02021/02/13
ＢPJなどは位置がさだまりにくく
て非常に不便ですが
こちらは位置さだまります
0人が参考にしています。
ストッパ
4
4.02021/01/23
BPJやBSZだとどこまでも
いくので
こちらだと座繰り形状で
おさえられるので
便利です
0人が参考にしています。
固定
4
4.02020/11/26
位置が固定されるので
ＢＰＪやＢＳＪよりもよく
最近こちらに
切り替えてます
0人が参考にしています。
冶具の押さえ
4
4.02019/08/07
M6は多少割高ですが他は、他メーカーより安いと思います。
性能的にはどのメーカーも大差ないと思うので
安いのは助かります
0人が参考にしています。
