型式		材質		硬度	フランジ厚 t	フランジ幅 W	フランジ片側 b	A寸公差	T寸公差
スタンダードタイプ	フリー指定タイプ	材質		硬度	フランジ厚 t	フランジ幅 W	フランジ片側 b	A寸公差	T寸公差
SLG5K	SLF5K	NAK55	プリハードン鋼	37～43HRC	t＝5	W＝A+6	b＝3	0 -0.01	+0.1 +0.05
SLG5A	SLF5A	NAK80	プリハードン鋼	37～43HRC	t＝5	W＝A+6	b＝3	0 -0.01	+0.1 +0.05
SLG8K	SLF8K	NAK55	プリハードン鋼	37～43HRC	t＝8	W＝A+8	b＝4	0 -0.01	+0.1 +0.05
SLG8A	SLF8A	NAK80	プリハードン鋼	37～43HRC	t＝8	W＝A+8	b＝4	0 -0.01	+0.1 +0.05

規格表

■スタンダード A・T 寸選択タイプ

型式	A	T									L 指定1mm単位
	20	15	20								20～60
	25			25	30
フランジ厚 5mm SLG5K （NAK55） SLG5A （NAK80）	30		20	25	30
フランジ厚 5mm SLG5K （NAK55） SLG5A （NAK80）	40		20	25	30	35					20～80
	50		20	25	30	35					20～100
	60			25	30	35					20～120
	30			25	30	35					20～80
フランジ厚 8mm SLG8K （NAK55） SLG8A （NAK80）	40				30	35	40	45	50		20～80
フランジ厚 8mm SLG8K （NAK55） SLG8A （NAK80）	50					35	40	45	50		20～100
	60							45	50	55	30～120

■フリー指定タイプ

型式	指定1mm単位
型式	A	T	L
フランジ厚 5mm SLF5K （NAK55） SLF5A （NAK80）	10～14	10～30	10～100
	15～30	10～60	10～120
	31～40	10～60	10～160
	31～40	61～80	60～160
	41～50	10～60	10～180
		61～80	60～180
		81～100	80～180
	51～60	10～60	10～180
		61～80	60～180
		81～100	80～180
		101～120	100～180
	61～80	15～60	10～180
		61～80	60～180
		81～100	80～180
		101～120	100～180
	81～100	20～80	60～180
		81～100	80～180
		101～120	100～180
	101～180	30～80	60～180
		81～100	80～180
		101～120	100～180

型式	指定1mm単位
型式	A	T	L
フランジ厚 8mm SLF8K （NAK55） SLF8A （NAK80）	30～40	15～60	20～160
	30～40	61～80	60～160
	41～50	15～60	20～180
		61～80	60～180
		81～100	80～180
	51～80	15～60	30～180
		61～80	60～180
		81～100	80～180
		101～120	100～180
	81～100	20～60	30～180
		61～80	60～180
		81～100	80～180
		101～120	100～180
	101～180	30～80	60～180
		81～100	80～180
		101～120	100～180

注文例

出荷日

追加工

型番リスト

表示件数

型番

SLF5A-A[10-180/1]-T[10-120/1]-L[10-180/1]

SLF5K-A[10-180/1]-T[10-120/1]-L[10-180/1]

SLF8A-A[30-180/1]-T[15-120/1]-L[20-180/1]

SLF8K-A[30-180/1]-T[15-120/1]-L[20-180/1]

SLG5A-A[20,25,30,40,50,60]-T[15,20,25,30,35]-L[20-120/1]

SLG5K-A[20,25,30,40,50,60]-T[15,20,25,30,35]-L[20-120/1]

SLG8A-A[30,40,50,60]-T[25,30,35,40,45,50,55]-L[20-120/1]

SLG8K-A[30,40,50,60]-T[25,30,35,40,45,50,55]-L[20-120/1]

材質

t（フランジ厚）

タイプ

A(幅)

(mm)

L(長さ)

(mm)

T(高さ)

(mm)

RoHS?

最小発注数量

NAK80	5	フリー指定タイプ	10 ～ 180	10 ～ 180	10 ～ 120	10	1個
NAK55	5	フリー指定タイプ	10 ～ 180	10 ～ 180	10 ～ 120	10	1個
NAK80	8	フリー指定タイプ	30 ～ 180	20 ～ 180	15 ～ 120	10	1個
NAK55	8	フリー指定タイプ	30 ～ 180	20 ～ 180	15 ～ 120	10	1個
NAK80	5	スタンダードタイプ	20 ～ 60	20 ～ 120	15 ～ 35	10	1個
NAK55	5	スタンダードタイプ	20 ～ 60	20 ～ 120	15 ～ 35	10	1個
NAK80	8	スタンダードタイプ	30 ～ 60	20 ～ 120	25 ～ 55	10	1個
NAK55	8	スタンダードタイプ	30 ～ 60	20 ～ 120	25 ～ 55	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

詳細情報

基本情報

基本情報

スタンダードタイプ、フリー指定タイプの選択が可能なスライドコアとなります。

カタログ

商品TOP

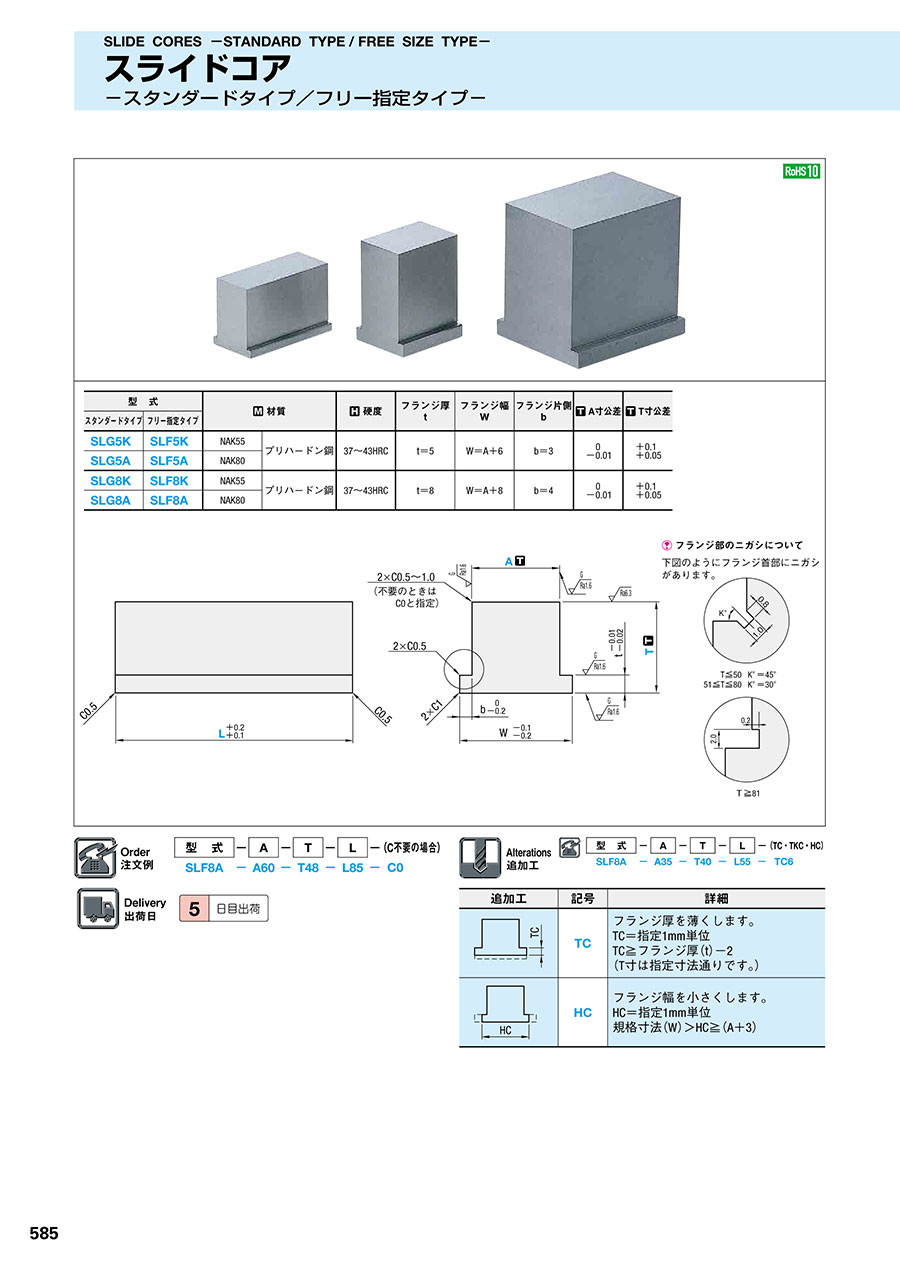

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
