二色成形用スライドコアユニット スライド量3㎜
- 通常単価(税別)
- 89,800円
- 税込単価
- 98,780円
通常出荷日：在庫品1日目当日出荷可能
二色成形用スライドコアユニットとなります。スライド量3mmです。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
SCTM3-13の仕様・寸法情報
chemSHERPA
調査中
商品情報

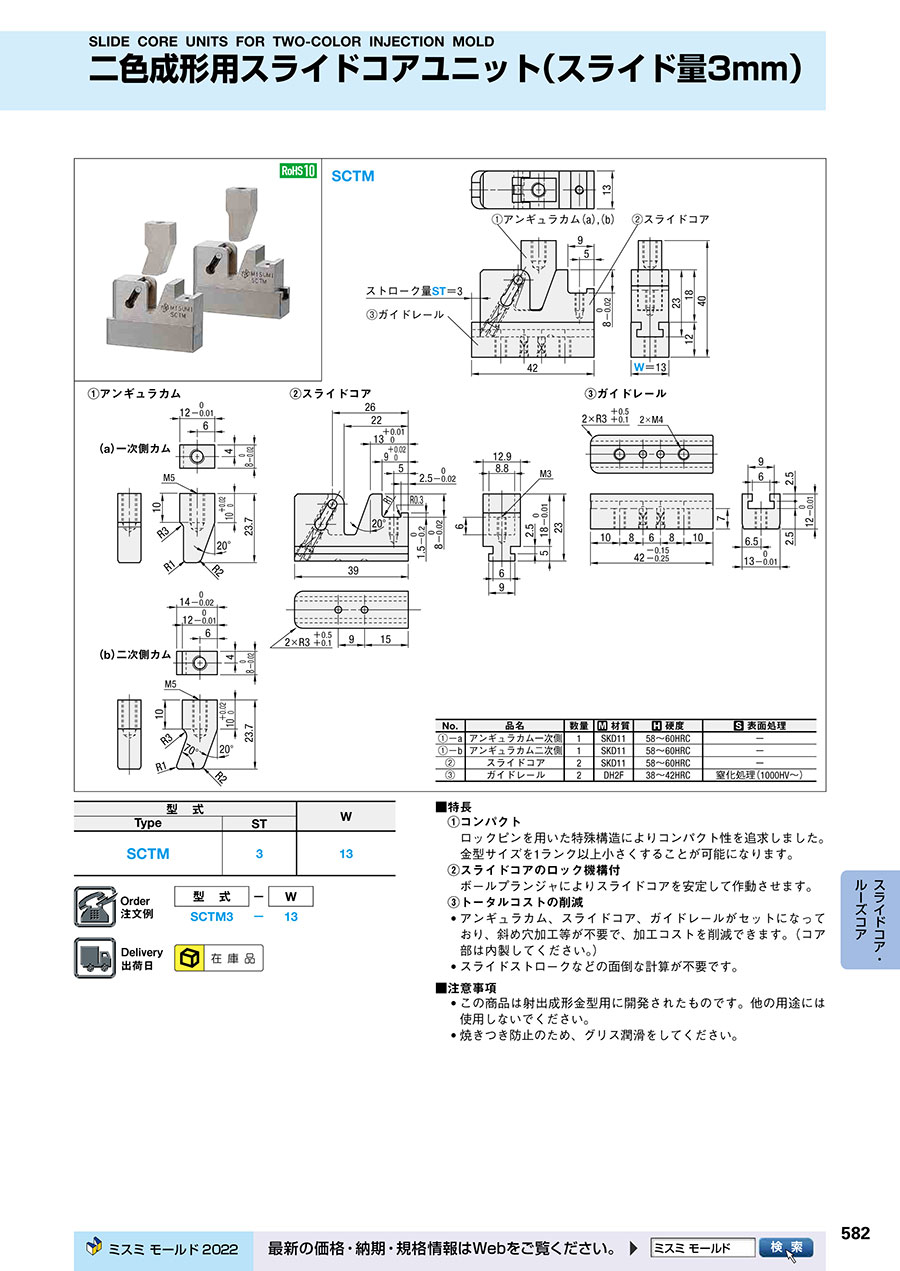

外形図・製品仕様
| No. | 品名 | 数量 | 材質 | 硬度 | 表面処理 |
|---|---|---|---|---|---|
| ①-a | アンギュラカム一次側 | 1 | SKD11 | 58～60HRC | ー |
| ①-b | アンギュラカム二次側 | 1 | SKD11 | 58～60HRC | ー |
| ② | スライドコア | 2 | SKD11 | 58～60HRC | ー |
| ③ | ガイドレール | 2 | DH2F | 38～42HRC | 窒化処理（1000HV～） |
規格表
| 型 式 | W | |
|---|---|---|
| Type | ST | |
| SCTM | 3 | 13 |
注文例
出荷日
関連情報
| ■特長 | |
| ①コンパクト | |
| ロックピンを用いた特殊構造によりコンパクト性を追求しました。 | |
| 金型サイズを1ランク以上小さくすることが可能になります。 | |
| ②スライドコアのロック機構付 | |
| ボールプランジャによりスライドコアを安定して作動させます。 | |
| ③トータルコストの削減 | |
| • アンギュラカム、スライドコア、ガイドレールがセットになっており、斜め穴加工等が不要で、加工コストを削減できます。（コア部は内製してください。） | |
| • スライドストロークなどの面倒な計算が不要です。 | |
| ■注意事項 | |
| • この商品は射出成形金型用に開発されたものです。他の用途には使用しないでください。 | |
| • 焼きつき防止のため、グリス潤滑をしてください。 | |
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。二色成形用スライドコアユニット スライド量3㎜の型番SCTM3-13のページです。
型番SCTM3-13に関する仕様情報を記載しております。
