ミニスライドコアユニット(スライド量3mm) -スリムタイプ/スライドコア戻し機構付-
- 数量スライド割引
- 通常単価(税別)
- 35,900円～36,300円
- 税込単価
- 39,490円～39,930円
スリムタイプ・スライドコア戻し機構付のミニスライドコアユニット（スライド量3m...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図・製品仕様
| 番号 | 品名 | 材質 | 硬度 | 表面処理 |
|---|---|---|---|---|
| ① | アンギュラカム | DH2F | 38～42HRC | 窒化処理（1000HV～） |
| ② | スライドコア | SKD11 | 58～60HRC | ー |
| ③ | ガイドプレート | DH2F | 38～42HRC | 窒化処理（1000HV～） |
規格表
| 型 式 | W | |
|---|---|---|
| Type | ST | |
| MSCSB （インロ一部加工付） | 3 | 12 |
| MSCSBM （タップ加工付） | ||
■構成部品（単体）（必ず取り付け調整を行ってからご使用ください。）
| 構成部品 | 型 式 | W | |
|---|---|---|---|
| Type | ST | ||
| ①アンギュラカム | MSCC | 3 | 12 |
注文例
出荷日
関連情報
■特長
この商品はMSCSG3-12・MSCSGM3-12にスライドコアの戻し機構を付属させたスライドコアユニットです。
スライドコア部にバネユニットを内蔵したことにより重力方向でも安心して使用できます。また、スライド着脱が容易なためコア部の調整が簡単です。
■注意事項
• この商品は射出成形金型用に開発されたものです。
他の用途には使用しないでください。
• 焼きつき防止のため、摺動部にグリス潤滑をしてください。

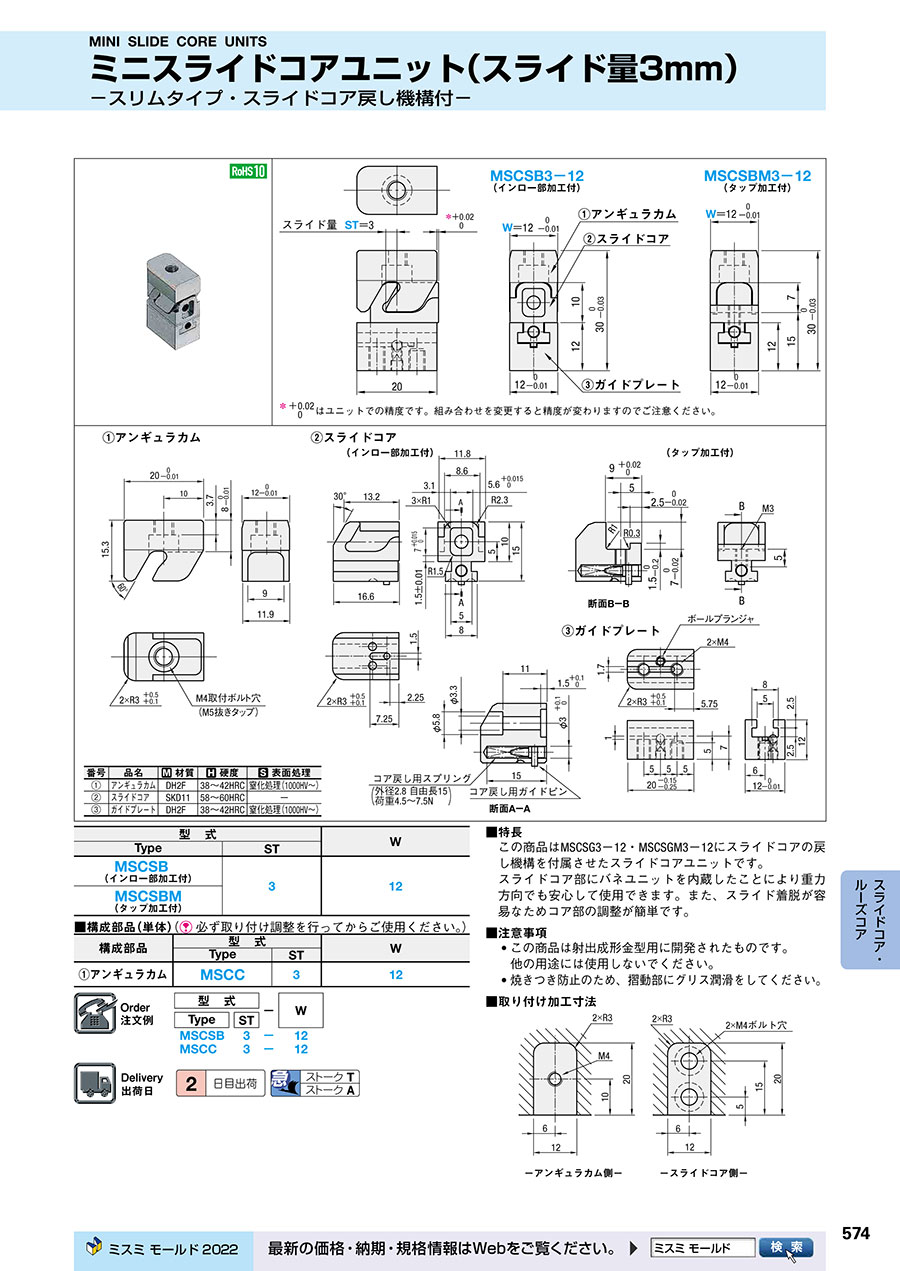

カタログ
