ミニスライドコアユニット(スライド量3mm) -スリムタイプ-
- 通常単価(税別)
- 33,200円～33,600円
- 税込単価
- 36,520円～36,960円
通常出荷日：2日目一部当日出荷可能
スリムタイプのミニスライドコアユニット（スライド量3mm）です。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

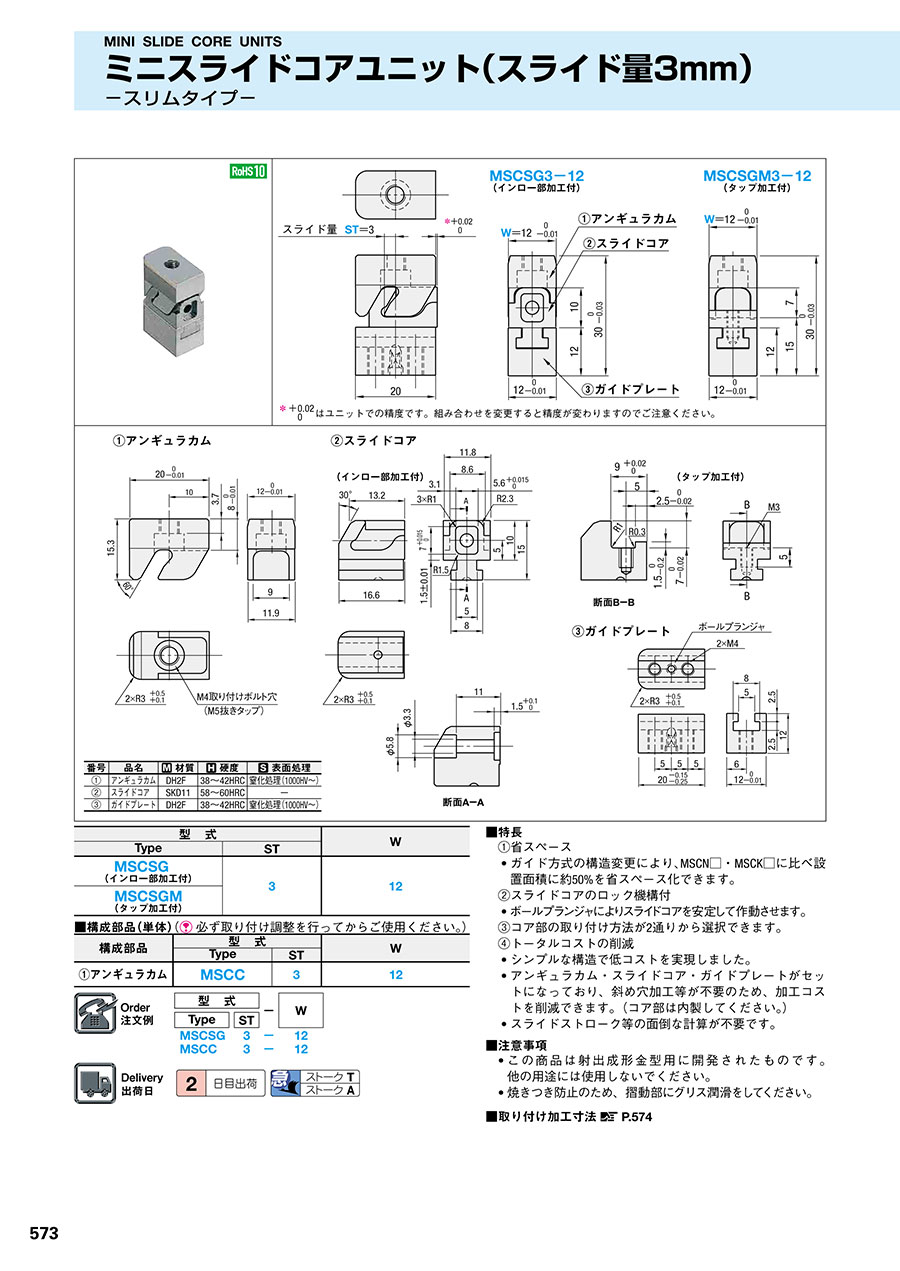

外形図・製品仕様
| 番号 | 品名 | 材質 | 硬度 | 表面処理 |
|---|---|---|---|---|
| ① | アンギュラカム | DH2F | 38～42HRC | 窒化処理（1000HV～） |
| ② | スライドコア | SKD11 | 58～60HRC | ー |
| ③ | ガイドプレート | DH2F | 38～42HRC | 窒化処理（1000HV～） |
規格表
| 型 式 | W | |
|---|---|---|
| Type | ST | |
| MSCSG （インロ一部加工付） | 3 | 12 |
| MSCSGM （タップ加工付） | ||
■構成部品（単体）（ 必ず取り付け調整を行ってからご使用ください。）
| 構成部品 | 型 式 | W | |
|---|---|---|---|
| Type | ST | ||
| ①アンギュラカム | MSCC | 3 | 12 |
注文例
出荷日
関連情報
| ■特長 | |
| ①省スペース | |
| • ガイド方式の構造変更により、MSCN□・MSCK□に比べ設置面積に約50%を省スペース化できます。 | |
| ②スライドコアのロック機構付 | |
| • ボールプランジャによりスライドコアを安定して作動させます。 | |
| ③コア部の取り付け方法が2通りから選択できます。 | |
| ④トータルコストの削減 | |
| • シンプルな構造で低コストを実現しました。 | |
| • アンギュラカム・スライドコア・ガイドプレートがセットになっており、斜め穴加工等が不要のため、加工コストを削減できます。（コア部は内製してください。） | |
| • スライドストローク等の面倒な計算が不要です。 | |
| ■注意事項 | |
| • この商品は射出成形金型用に開発されたものです。他の用途には使用しないでください。 | |
| • 焼きつき防止のため、摺動部にグリス潤滑をしてください。 | |
| ■取り付け加工寸法 P.574 | |
