アンギュラ穴付ロッキングブロック -PL面取付タイプ-

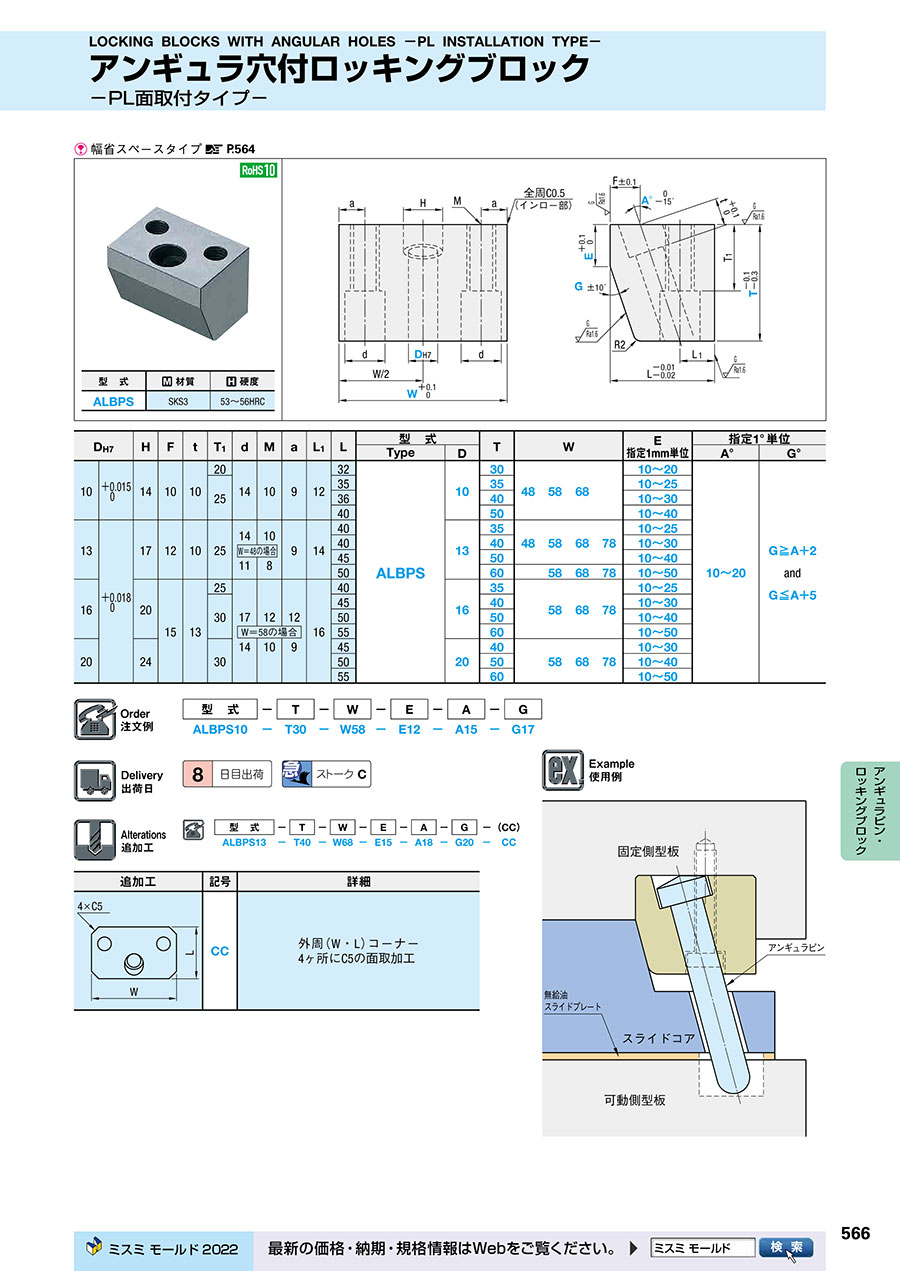

カタログ |P.566

平均満足度4.0

この商品のレビューをみる（7件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決め付ロッキングブロック -フリー指定タイプ-

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

アンギュラ穴付ロッキングブロック

4.1

通常出荷日：9 日目

PL面取付タイプのアンギュラ穴付ロッキングブロックとなります。

詳細情報を確認する

商品タイプ
インロータイプ
材質
SKS3
ボルト取付方法
PL面取付け
油溝
油溝なし
アンギュラ穴の有無
有
K（ロッキング角度） (°)
0
形状
④

無料3D-CADライブラリー申し込み受付中

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

幅省スペースタイプ P.564

外形図・製品仕様

型式	材質	硬度
ALBPS	SKS3	53～56HRC

規格表

D_H7		H	F	t	T₁	d	M	a	L₁	L	型式		T	W				E 指定1mm単位	指定1°単位
D_H7		H	F	t	T₁	d	M	a	L₁	L	Type	D	T	W				E 指定1mm単位	A°	G°
10	+0.015 0	14	10	10	20	14	10	9	12	32	ALBPS	10	30	48	58	68		10～20	10～20	G≧A+2 and G≦A+5
					25					35			35					10～25
										36			40					10～30
										40			50					10～40
13	+0.018 0	17	12	10	25	14	10	9	14	40		13	35	48	58	68	78	10～25
										40			40					10～30
										45			50					10～40
						11	8			50			60		58	68	78	10～50
16		20	15	13	25	17	12	12	16	40		16	35		58	68	78	10～25
					30					45			40					10～30
										50			50					10～40
										55			60					10～50
20		24			30					45		20	40		58	68	78	10～30
						14	10	9		50			50					10～40
						14	10	9		55			60					10～50

注文例

出荷日

追加工

型番リスト

表示件数

型番

ALBPS10-T[30,35,40,50]-W[48,58,68]-E[10-40/1]-A[10-20/1]-G[12-25/1]

ALBPS13-T[35,40,50,60]-W[48,58,68,78]-E[10-50/1]-A[10-20/1]-G[12-25/1]

ALBPS16-T[35,40,50,60]-W[58,68,78]-E[10-50/1]-A[10-20/1]-G[12-25/1]

ALBPS20-T[40,50,60]-W[58,68,78]-E[10-50/1]-A[10-20/1]-G[12-25/1]

H/E（インロー部寸法）

(mm)

T（ブロック高さ）

(mm)

A/W（ブロック幅）

(mm)

D（アンギュラ穴径）

(mm)

A(角度)

(°)

G(角度)

(°)

RoHS?

最小発注数量

10 ～ 40	30 ～ 50	48 ～ 68	10	10 ～ 20	12 ～ 25	10	1個
10 ～ 50	35 ～ 60	48 ～ 78	13	10 ～ 20	12 ～ 25	10	1個
10 ～ 50	35 ～ 60	58 ～ 78	16	10 ～ 20	12 ～ 25	10	1個
10 ～ 50	40 ～ 60	58 ～ 78	20	10 ～ 20	12 ～ 25	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目

詳細情報

基本情報

基本情報

PL面取付タイプのアンギュラ穴付ロッキングブロックとなります。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

アンギュラ穴付ロッキングブロック -PL面取付タイプ-のレビュー

4平均満足度：4.07件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

アンギュラ

満足度：4.02021/04/30

アンギュラも加工してある状態なのでベ−スに加工せずにすみ非常に便利です

0人が参考にしています。

満足度：4.02021/01/16

アンギュラつきですとベ−スがかなり大きい場合サ−キュラ−のせてアンギュラ加工ですと難航してこちら便利です

0人が参考にしています。

アンギュラ

満足度：4.02021/01/16

ロッキングとアンギュラが一緒になっているので非常に加工が楽で便利ですね

0人が参考にしています。

楽

満足度：4.02020/09/09

アンギュラも加工してあるので非常に便利です加工が楽になります

0人が参考にしています。

加工

満足度：4.02020/08/06

こちら少し高価ですが全部加工がしてありこの部品を作成せずにすむので助かります

0人が参考にしています。

7件全て見る
