アンギュラ穴付ロッキングブロック
- 通常単価(税別)
- -
- 税込単価
- -
幅省スペースタイプのアンギュラ穴付ロッキングブロックとなります。
詳細情報を確認する未確定：候補が4型番あります。
商品情報
幅省スペースタイプ P.564

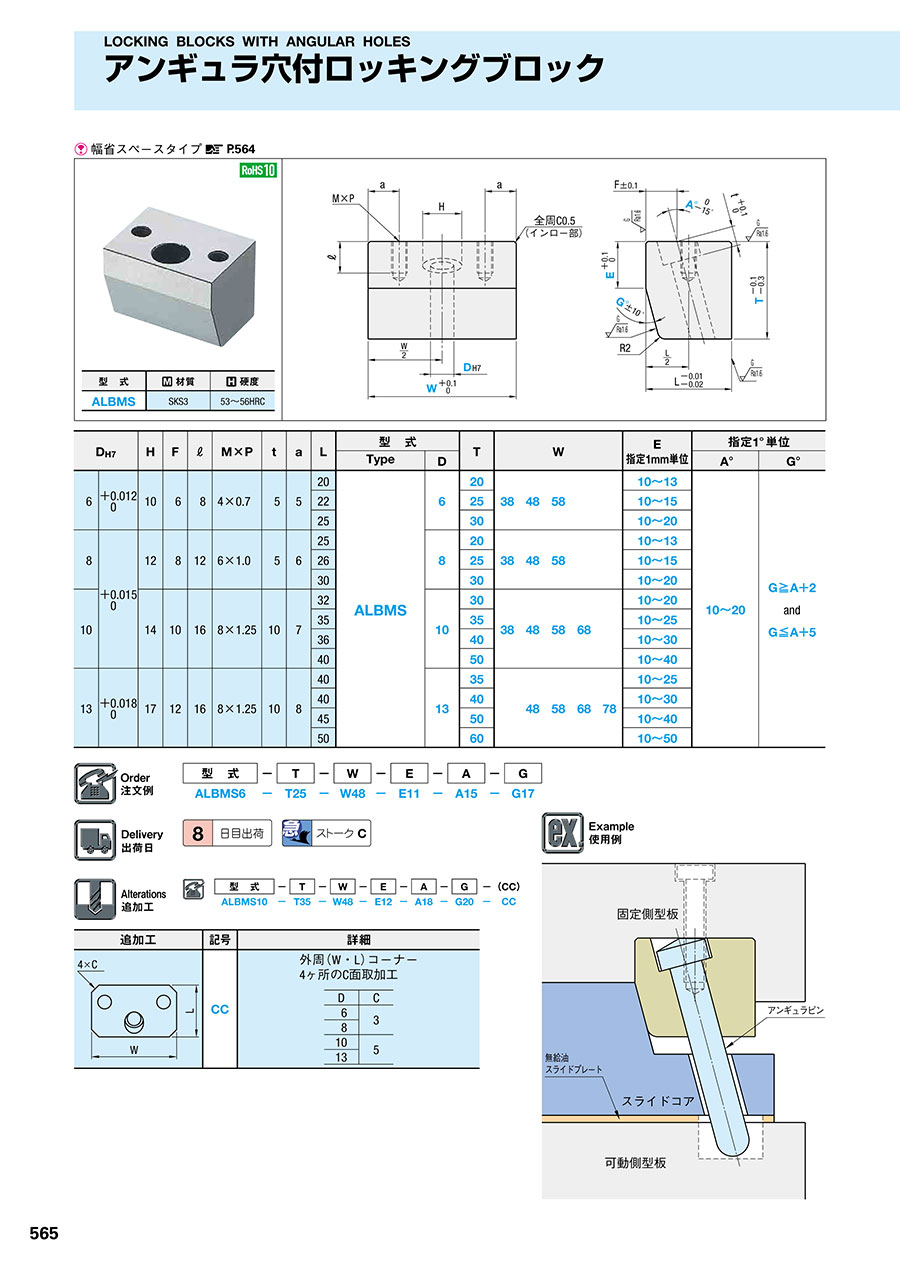

外形図・製品仕様
| 型 式 | 材質 | 硬度 |
|---|---|---|
| ALBMS | SKS3 | 53～56HRC |
規格表
| DH7 | H | F | ℓ | M×P | t | a | L | 型 式 | T | W | E 指定1mm単位 | 指定1°単位 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | A° | G° | ||||||||||||||||
| 6 | +0.012 0 | 10 | 6 | 8 | 4×0.7 | 5 | 5 | 20 | ALBMS | 6 | 20 | 38 | 48 | 58 | 10～13 | 10～20 | G≧A+2 and G≦A+5 | ||
| 22 | 25 | 10～15 | |||||||||||||||||
| 25 | 30 | 10～20 | |||||||||||||||||
| 8 | +0.015 0 | 12 | 8 | 12 | 6×1.0 | 5 | 6 | 25 | 8 | 20 | 38 | 48 | 58 | 10～13 | |||||
| 26 | 25 | 10～15 | |||||||||||||||||
| 30 | 30 | 10～20 | |||||||||||||||||
| 10 | 14 | 10 | 16 | 8×1.25 | 10 | 7 | 32 | 10 | 30 | 38 | 48 | 58 | 68 | 10～20 | |||||
| 35 | 35 | 10～25 | |||||||||||||||||
| 36 | 40 | 10～30 | |||||||||||||||||
| 40 | 50 | 10～40 | |||||||||||||||||
| 13 | +0.018 0 | 17 | 12 | 16 | 8×1.25 | 10 | 8 | 40 | 13 | 35 | 48 | 58 | 68 | 78 | 10～25 | ||||
| 40 | 40 | 10～30 | |||||||||||||||||
| 45 | 50 | 10～40 | |||||||||||||||||
| 50 | 60 | 10～50 | |||||||||||||||||
注文例
出荷日
追加工
関連情報
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
カタログ
アンギュラ穴付ロッキングブロックのレビュー
金型関連部品
4
4.02023/01/16
この商品は自社の金型工程で使用しています。購入後に二次加工する必要がなく、納品後すぐに使えることから、重宝して使用してい...もっと読む
0人が参考にしています。
アンギュラ
4
4.02022/08/20
大きい金型には
特にこちらの商品はいいです
サ－キュラ－でベース作業が
大変なので
0人が参考にしています。
アンギュラ
4
4.02021/04/30
アンギュラ加工がしてあるので
少しその分は高いですが
ベ−スに加工する手間がはぶけます
0人が参考にしています。
金型部品として
5
5.02021/01/26
今までは自作していましたが、時間が無いので注文してみました。なかなか良いと思います。
0人が参考にしています。
ロッキング
4
4.02020/11/28
アンギュラ加工も
ベ−スにしなくてよいので
非常に助かります
ベ−スが大きいときは特に
0人が参考にしています。
