アンギュラ穴加工付ロッキングブロック -PL面取付･幅省スペースタイプ-

アンギュラ穴加工付ロッキングブロック -PL面取付･幅省スペースタイプ-
  • アンギュラ穴加工付ロッキングブロック -PL面取付･幅省スペースタイプ-
  • アンギュラ穴加工付ロッキングブロック -PL面取付･幅省スペースタイプ-
  • アンギュラ穴加工付ロッキングブロック -PL面取付･幅省スペースタイプ-
通常単価(税別)
-
税込単価
-
通常出荷日：8日目

PL面取付･幅省スペースタイプのアンギュラ穴加工付ロッキングブロックです。

未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

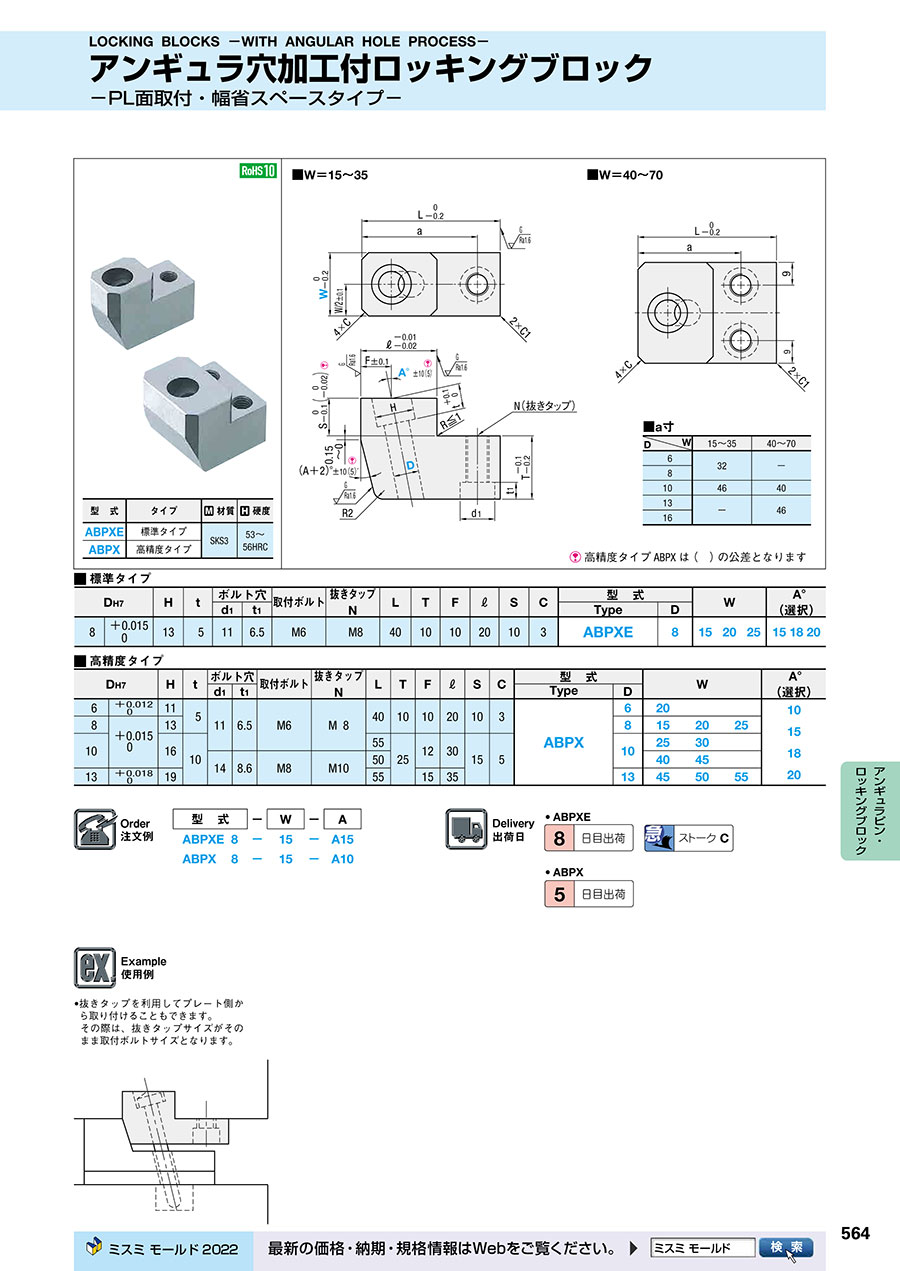

外形図

アンギュラ穴加工付ロッキングブロック -PL面取付･幅省スペースタイプ-:関連画像

型番リスト

表示件数
  • 1
    • 型番
    ABPXE8-15-A[15,18,20]
    ABPXE8-20-A[15,18,20]
    ABPXE8-25-A[15,18,20]

    A/W（ブロック幅）

    (mm)

    A

    (°)

    		RoHS?最小発注数量
    15
    15 ～ 20
    10
    1個
    20
    15 ～ 20
    10
    1個
    25
    15 ～ 20
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
  • 1

    • 詳細情報

    基本情報

    PL面取付･幅省スペースタイプのアンギュラ穴加工付ロッキングブロックです。

    規格・納期

    規格表

    アンギュラ穴加工付ロッキングブロック -PL面取付･幅省スペースタイプ-:関連画像
    ・規格表
    DH7Htボルト穴取付ボルト抜きタップ
    N    		LTFℓSC型 式WA°
    (選択)
    d1t1TypeD
    8＋0.015
    0    		135116.5M6M840101020103ABPXE815202515 18 20

    納期


    1,000円/1本
    ストークCは3本以上で1明細行あたり一律2,700円

    概要・仕様

    仕様・概要

    ■特長
    こちら ABPXのS公差、（A＋2）°公差を変更し、低価格にしました。
    高精度タイプが必要な場合は、従来通りABPXをご注文ください。

    使用例

    ・ 抜きタップを利用してプレート側から取り付けることもできます。その際は、抜きタップサイズがそのまま取付ボルトサイズとなります。
    アンギュラ穴加工付ロッキングブロック -PL面取付･幅省スペースタイプ-:関連画像

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    アンギュラ穴加工付ロッキングブロック -PL面取付･幅省スペースタイプ-のレビュー
    4平均満足度：4.02件のレビュー
    ロッキング
    4
    満足度：4.02019/10/24
    短納期時 アンギュラ加工もすべて この部品でまかなえるので 重宝します ただ価格が高いです
    0人が参考にしています。
    PL
    4
    満足度：4.02019/07/03
    いつもお世話になります いつもよく利用しております 問題なく使用できております
    0人が参考にしています。
