ロッキングブロック -インロータイプ(幅A選択･インロー部Ｅ･角度Ｇ指定)-

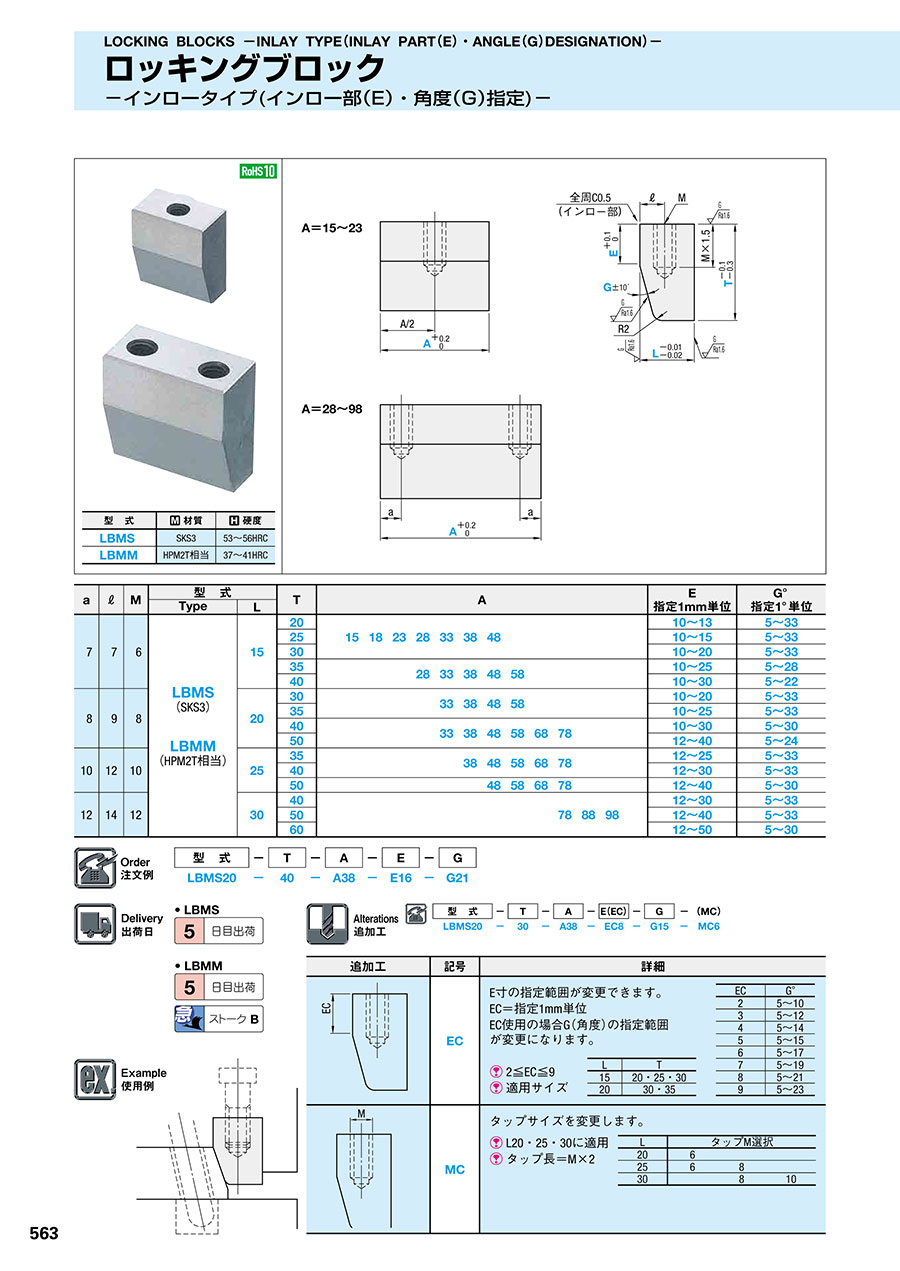

カタログ |P.563

3.8

平均満足度3.8

この商品のレビューをみる（8件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決め付ロッキングブロック -フリー指定タイプ-

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ロッキングブロック -インロータイプ・PL面取付タイプ-

通常出荷日：5 日目～

インロータイプ(幅A選択･インロー部Ｅ･角度Ｇ指定)のロッキングブロックです。

詳細情報を確認する

商品タイプ
インロータイプ
ボルト取付方法
プレート側取付(タップ付き)
油溝
油溝なし
アンギュラ穴の有無
無
K（ロッキング角度） (°)
0

無料3D-CADライブラリー申し込み受付中

未確定：候補が40型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

型式	材質	硬度
LBMS	SKS3	53～56HRC
LBMM	HPM2T相当	37～41HRC

規格表

a	ℓ	M	型式		T	A												E 指定1mm単位	G° 指定1°単位
a	ℓ	M	Type	L	T	A												E 指定1mm単位	G° 指定1°単位
7	7	6	LBMS （SKS3） LBMM （HPM2T相当）	15	20	15	18	23	28	33	38	48						10～13	5～33
					25													10～15	5～33
					30													10～20	5～33
					35				28	33	38	48	58					10～25	5～28
					40				28	33	38	48	58					10～30	5～22
8	9	8		20	30					33	38	48	58					10～20	5～33
					35					33	38	48	58					10～25	5～33
					40					33	38	48	58	68	78			10～30	5～30
					50					33	38	48	58	68	78			12～40	5～24
10	12	10		25	35						38	48	58	68	78			12～25	5～33
					40						38	48	58	68	78			12～30	5～33
					50							48	58	68	78			12～40	5～30
12	14	12		30	40										78	88	98	12～30	5～33
					50													12～40	5～33
					60													12～50	5～30

注文例

出荷日

追加工

型番リスト

表示件数

型番

LBMM15-20-A[15,18,23,28,33,38,48]-E[10-13/1]-G[5-33/1]

LBMM15-20-A[15,18,23,28,33,38,48]-EC[2-9/1]-G[5-33/1]

LBMM15-25-A[15,18,23,28,33,38,48]-E[10-15/1]-G[5-33/1]

LBMM15-25-A[15,18,23,28,33,38,48]-EC[2-9/1]-G[5-33/1]

LBMM15-30-A[15,18,23,28,33,38,48]-E[10-20/1]-G[5-33/1]

LBMM15-30-A[15,18,23,28,33,38,48]-EC[2-9/1]-G[5-33/1]

LBMM15-35-A[28,33,38,48,58]-E[10-25/1]-G[5-28/1]

LBMM15-40-A[28,33,38,48,58]-E[10-30/1]-G[5-22/1]

LBMM20-30-A[33,38,48,58]-E[10-20/1]-G[5-33/1]

LBMM20-30-A[33,38,48,58]-EC[2-9/1]-G[5-33/1]

LBMM20-35-A[33,38,48,58]-E[10-25/1]-G[5-33/1]

LBMM20-35-A[33,38,48,58]-EC[2-9/1]-G[5-33/1]

LBMM20-40-A[33,38,48,58,68,78]-E[10-30/1]-G[5-30/1]

LBMM20-50-A[33,38,48,58,68,78]-E[12-40/1]-G[5-24/1]

LBMM25-35-A[38,48,58,68,78]-E[12-25/1]-G[5-33/1]

LBMM25-40-A[38,48,58,68,78]-E[12-30/1]-G[5-33/1]

LBMM25-50-A[48,58,68,78]-E[12-40/1]-G[5-30/1]

LBMM30-40-A[78,88,98]-E[12-30/1]-G[5-33/1]

LBMM30-50-A[78,88,98]-E[12-40/1]-G[5-33/1]

LBMM30-60-A[78,88,98]-E[12-50/1]-G[5-30/1]

LBMS15-20-A[15,18,23,28,33,38,48]-E[10-13/1]-G[5-33/1]

LBMS15-20-A[15,18,23,28,33,38,48]-EC[2-9/1]-G[5-33/1]

LBMS15-25-A[15,18,23,28,33,38,48]-E[10-15/1]-G[5-33/1]

LBMS15-25-A[15,18,23,28,33,38,48]-EC[2-9/1]-G[5-33/1]

LBMS15-30-A[15,18,23,28,33,38,48]-E[10-20/1]-G[5-33/1]

LBMS15-30-A[15,18,23,28,33,38,48]-EC[2-9/1]-G[5-33/1]

LBMS15-35-A[28,33,38,48,58]-E[10-25/1]-G[5-28/1]

LBMS15-40-A[28,33,38,48,58]-E[10-30/1]-G[5-22/1]

LBMS20-30-A[33,38,48,58]-E[10-20/1]-G[5-33/1]

LBMS20-30-A[33,38,48,58]-EC[2-9/1]-G[5-33/1]

LBMS20-35-A[33,38,48,58]-E[10-25/1]-G[5-33/1]

LBMS20-35-A[33,38,48,58]-EC[2-9/1]-G[5-33/1]

LBMS20-40-A[33,38,48,58,68,78]-E[10-30/1]-G[5-30/1]

LBMS20-50-A[33,38,48,58,68,78]-E[12-40/1]-G[5-24/1]

LBMS25-35-A[38,48,58,68,78]-E[12-25/1]-G[5-33/1]

LBMS25-40-A[38,48,58,68,78]-E[12-30/1]-G[5-33/1]

LBMS25-50-A[48,58,68,78]-E[12-40/1]-G[5-30/1]

LBMS30-40-A[78,88,98]-E[12-30/1]-G[5-33/1]

LBMS30-50-A[78,88,98]-E[12-40/1]-G[5-33/1]

LBMS30-60-A[78,88,98]-E[12-50/1]-G[5-30/1]

材質

H/E（インロー部寸法）

(mm)

L（ブロック全長）

(mm)

T（ブロック高さ）

(mm)

A/W（ブロック幅）

(mm)

E寸法変更

(mm)

G(角度)

(°)

RoHS?

最小発注数量

HPM2T	10 ～ 13	15	20	15 ～ 48	-	5 ～ 33	10	1個
HPM2T	-	15	20	15 ～ 48	2 ～ 9	5 ～ 33	10	1個
HPM2T	10 ～ 15	15	25	15 ～ 48	-	5 ～ 33	10	1個
HPM2T	-	15	25	15 ～ 48	2 ～ 9	5 ～ 33	10	1個
HPM2T	10 ～ 20	15	30	15 ～ 48	-	5 ～ 33	10	1個
HPM2T	-	15	30	15 ～ 48	2 ～ 9	5 ～ 33	10	1個
HPM2T	10 ～ 25	15	35	28 ～ 58	-	5 ～ 28	10	1個
HPM2T	10 ～ 30	15	40	28 ～ 58	-	5 ～ 22	10	1個
HPM2T	10 ～ 20	20	30	33 ～ 58	-	5 ～ 33	10	1個
HPM2T	-	20	30	33 ～ 58	2 ～ 9	5 ～ 33	10	1個
HPM2T	10 ～ 25	20	35	33 ～ 58	-	5 ～ 33	10	1個
HPM2T	-	20	35	33 ～ 58	2 ～ 9	5 ～ 33	10	1個
HPM2T	10 ～ 30	20	40	33 ～ 78	-	5 ～ 30	10	1個
HPM2T	12 ～ 40	20	50	33 ～ 78	-	5 ～ 24	10	1個
HPM2T	12 ～ 25	25	35	38 ～ 78	-	5 ～ 33	10	1個
HPM2T	12 ～ 30	25	40	38 ～ 78	-	5 ～ 33	10	1個
HPM2T	12 ～ 40	25	50	48 ～ 78	-	5 ～ 30	10	1個
HPM2T	12 ～ 30	30	40	78 ～ 98	-	5 ～ 33	10	1個
HPM2T	12 ～ 40	30	50	78 ～ 98	-	5 ～ 33	10	1個
HPM2T	12 ～ 50	30	60	78 ～ 98	-	5 ～ 30	10	1個
SKS3	10 ～ 13	15	20	15 ～ 48	-	5 ～ 33	10	1個
SKS3	-	15	20	15 ～ 48	2 ～ 9	5 ～ 33	10	1個
SKS3	10 ～ 15	15	25	15 ～ 48	-	5 ～ 33	10	1個
SKS3	-	15	25	15 ～ 48	2 ～ 9	5 ～ 33	10	1個
SKS3	10 ～ 20	15	30	15 ～ 48	-	5 ～ 33	10	1個
SKS3	-	15	30	15 ～ 48	2 ～ 9	5 ～ 33	10	1個
SKS3	10 ～ 25	15	35	28 ～ 58	-	5 ～ 28	10	1個
SKS3	10 ～ 30	15	40	28 ～ 58	-	5 ～ 22	10	1個
SKS3	10 ～ 20	20	30	33 ～ 58	-	5 ～ 33	10	1個
SKS3	-	20	30	33 ～ 58	2 ～ 9	5 ～ 33	10	1個
SKS3	10 ～ 25	20	35	33 ～ 58	-	5 ～ 33	10	1個
SKS3	-	20	35	33 ～ 58	2 ～ 9	5 ～ 33	10	1個
SKS3	10 ～ 30	20	40	33 ～ 78	-	5 ～ 30	10	1個
SKS3	12 ～ 40	20	50	33 ～ 78	-	5 ～ 24	10	1個
SKS3	12 ～ 25	25	35	38 ～ 78	-	5 ～ 33	10	1個
SKS3	12 ～ 30	25	40	38 ～ 78	-	5 ～ 33	10	1個
SKS3	12 ～ 40	25	50	48 ～ 78	-	5 ～ 30	10	1個
SKS3	12 ～ 30	30	40	78 ～ 98	-	5 ～ 33	10	1個
SKS3	12 ～ 40	30	50	78 ～ 98	-	5 ～ 33	10	1個
SKS3	12 ～ 50	30	60	78 ～ 98	-	5 ～ 30	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目

詳細情報

基本情報

基本情報

インロータイプ(幅A選択･インロー部Ｅ･角度Ｇ指定)のロッキングブロックです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
