位置決め付ロッキングブロック -幅A･角度Ｇ指定タイプ(インロー部4mm/8･10mm．)-

プラ型用部品技術窓口

絞り込み条件

未確定：候補が30型番あります。

材質
~mm
- SKS3
- HPM2T
L（ブロック全長）(mm)
~mm
- 20
- 25
- 30
- 35
T（ブロック高さ）(mm)
~mm
- 10
- 15
- 20
- 25
- 30
- 35
- 40
G(角度)(°)
~mm
[5-33/1°単位]
A(Block width)(mm)
~mm
[13-128/1mm単位]
タイプ
~mm
- LBCMF
- LBCSF
CAD
- 2D
- 3D
出荷日
- すべて
- 5日以内
- 10日以内

位置決め付ロッキングブロック -幅A･角度Ｇ指定タイプ(インロー部4mm/8･10mm．)-

位置決め付ロッキングブロック -幅A･角度Ｇ指定タイプ(インロー部4mm/8･10mm．)-

カタログ |P.562

4

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ロッキングブロック -インロータイプ(幅A選択･インロー部Ｅ･角度Ｇ指定)-

ミスミ

ロッキングブロック -インロータイプ(幅A選択･インロー部Ｅ･角度Ｇ指定)-

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

位置決め付ロッキングブロック -角度Ｇ指定タイプ(インロー部4mm/8･10mm．)-

ミスミ

位置決め付ロッキングブロック -角度Ｇ指定タイプ(インロー部4mm/8･10mm．)-

通常出荷日：3 日目～

幅A･角度Ｇ指定タイプ(インロー部4mm/8･10mm)の位置決め付ロッキング...

詳細情報を確認する

商品タイプ
位置決め付
ボルト取付方法
PL面取付け
油溝
油溝なし
アンギュラ穴の有無
無
H/E（インロー部寸法） (mm)
4
K（ロッキング角度） (°)
0

無料3D-CADライブラリー申し込み受付中

未確定：候補が30型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

位置決め付ロッキングブロック -幅A･角度Ｇ指定タイプ(インロー部4mm/8･10mm．)-:関連画像

型番リスト

表示件数

型番

LBCMF20-10-A[13-48/1]-G[5-33/1]

LBCMF20-15-A[13-58/1]-G[5-24/1]

LBCMF20-20-A[13-58/1]-G[5-18/1]

LBCMF25-10-A[18-98/1]-G[5-33/1]

LBCMF25-15-A[18-108/1]-G[5-33/1]

LBCMF25-20-A[18-108/1]-G[5-26/1]

LBCMF25-25-A[18-108/1]-G[5-21/1]

LBCMF30-15-A[23-128/1]-G[5-33/1]

LBCMF30-20-A[23-128/1]-G[5-31/1]

LBCMF30-25-A[23-128/1]-G[5-26/1]

LBCMF30-30-A[23-128/1]-G[5-22/1]

LBCMF35-25-A[38-128/1]-G[5-28/1]

LBCMF35-30-A[38-128/1]-G[5-24/1]

LBCMF35-35-A[38-128/1]-G[5-21/1]

LBCMF35-40-A[38-128/1]-G[5-18/1]

LBCSF20-10-A[13-48/1]-G[5-33/1]

LBCSF20-15-A[13-58/1]-G[5-24/1]

LBCSF20-20-A[13-58/1]-G[5-18/1]

LBCSF25-10-A[18-98/1]-G[5-33/1]

LBCSF25-15-A[18-108/1]-G[5-33/1]

LBCSF25-20-A[18-108/1]-G[5-26/1]

LBCSF25-25-A[18-108/1]-G[5-21/1]

LBCSF30-15-A[23-128/1]-G[5-33/1]

LBCSF30-20-A[23-128/1]-G[5-31/1]

LBCSF30-25-A[23-128/1]-G[5-26/1]

LBCSF30-30-A[23-128/1]-G[5-22/1]

LBCSF35-25-A[38-128/1]-G[5-28/1]

LBCSF35-30-A[38-128/1]-G[5-24/1]

LBCSF35-35-A[38-128/1]-G[5-21/1]

LBCSF35-40-A[38-128/1]-G[5-18/1]

材質

L（ブロック全長）

(mm)

T（ブロック高さ）

(mm)

G(角度)

(°)

A(Block width)

(mm)

RoHS?

最小発注数量

HPM2T	20	10	5 ～ 33	13 ～ 48	10	1個
HPM2T	20	15	5 ～ 24	13 ～ 58	10	1個
HPM2T	20	20	5 ～ 18	13 ～ 58	10	1個
HPM2T	25	10	5 ～ 33	18 ～ 98	10	1個
HPM2T	25	15	5 ～ 33	18 ～ 108	10	1個
HPM2T	25	20	5 ～ 26	18 ～ 108	10	1個
HPM2T	25	25	5 ～ 21	18 ～ 108	10	1個
HPM2T	30	15	5 ～ 33	23 ～ 128	10	1個
HPM2T	30	20	5 ～ 31	23 ～ 128	10	1個
HPM2T	30	25	5 ～ 26	23 ～ 128	10	1個
HPM2T	30	30	5 ～ 22	23 ～ 128	10	1個
HPM2T	35	25	5 ～ 28	38 ～ 128	10	1個
HPM2T	35	30	5 ～ 24	38 ～ 128	10	1個
HPM2T	35	35	5 ～ 21	38 ～ 128	10	1個
HPM2T	35	40	5 ～ 18	38 ～ 128	10	1個
SKS3	20	10	5 ～ 33	13 ～ 48	10	1個
SKS3	20	15	5 ～ 24	13 ～ 58	10	1個
SKS3	20	20	5 ～ 18	13 ～ 58	10	1個
SKS3	25	10	5 ～ 33	18 ～ 98	10	1個
SKS3	25	15	5 ～ 33	18 ～ 108	10	1個
SKS3	25	20	5 ～ 26	18 ～ 108	10	1個
SKS3	25	25	5 ～ 21	18 ～ 108	10	1個
SKS3	30	15	5 ～ 33	23 ～ 128	10	1個
SKS3	30	20	5 ～ 31	23 ～ 128	10	1個
SKS3	30	25	5 ～ 26	23 ～ 128	10	1個
SKS3	30	30	5 ～ 22	23 ～ 128	10	1個
SKS3	35	25	5 ～ 28	38 ～ 128	10	1個
SKS3	35	30	5 ～ 24	38 ～ 128	10	1個
SKS3	35	35	5 ～ 21	38 ～ 128	10	1個
SKS3	35	40	5 ～ 18	38 ～ 128	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目

詳細情報

基本情報
規格・納期
概要・仕様

基本情報

幅A･角度Ｇ指定タイプ(インロー部4mm/8･10mm)の位置決め付ロッキングブロックです。

規格・納期

規格表

位置決め付ロッキングブロック -幅A･角度Ｇ指定タイプ(インロー部4mm/8･10mm．)-:関連画像

・規格表
■インロー部 H＝4mm

H	a	ℓ	ℓ1	d1	d2	t	型式		T	A 指定1mm単位	G° 指定1°単位
							Type	L
4	6	6	13	9.5	5.5	6	LBCSF (SKS3) LBCMF (HPM2T相当)	20	10	13～ 48	5～33
									15	13～ 58	5～24
									20		5～18
	7	10	17	11	6.5	7		25	10	18～ 98	5～33
									15	18～108	5～33
									20		5～26
									25		5～21
	8	13	21	14	9	9		30	15	＊23～128 (23～32 : ボルト穴1つ 33～ : ボルト穴2つ)	5～33
									20		5～31
									25		5～26
									30		5～22
	10	15	24	17	11.5	11		35	25	38～128	5～28
									30		5～24
									35		5～21
									40		5～18
一部のサイズは定尺タイプ(LBCSK・LBCMK こちら)、角度(G)指定タイプ(LBCS・LBCM こちら)でもお選び頂けます。ご確認のうえご利用ください。インロー部の強度計算 >> こちら

納期

●LBCSF
●LBCSFH
●LBCDF

●LBCMF
●LBCMFH

800円/1本

ストークBは3本以上で1明細行あたり一律2,160円

概要・仕様

使用例

位置決め付ロッキングブロック -幅A･角度Ｇ指定タイプ(インロー部4mm/8･10mm．)-:関連画像

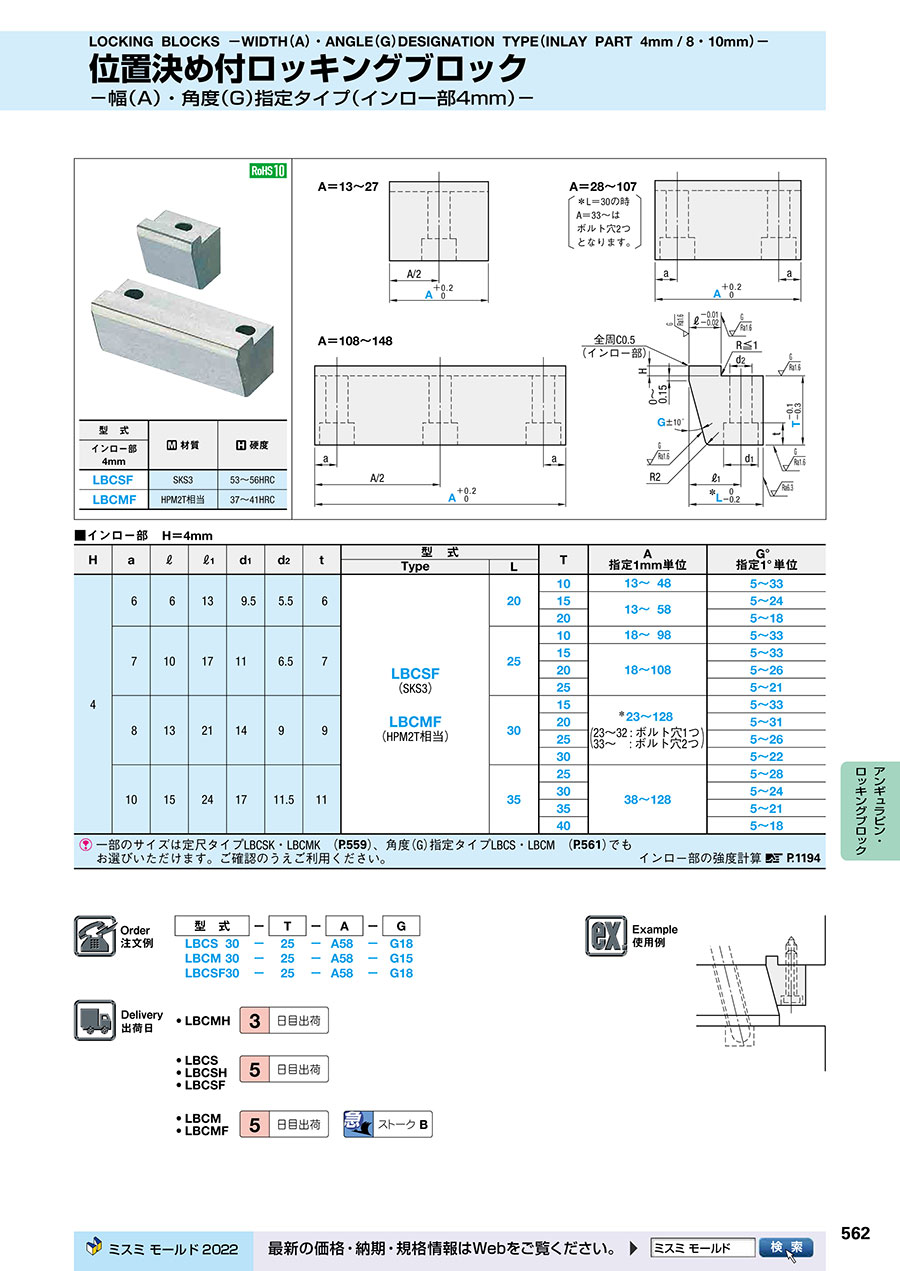

カタログ

商品TOP

カタログ (見開き版)

562

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
