ミスミ

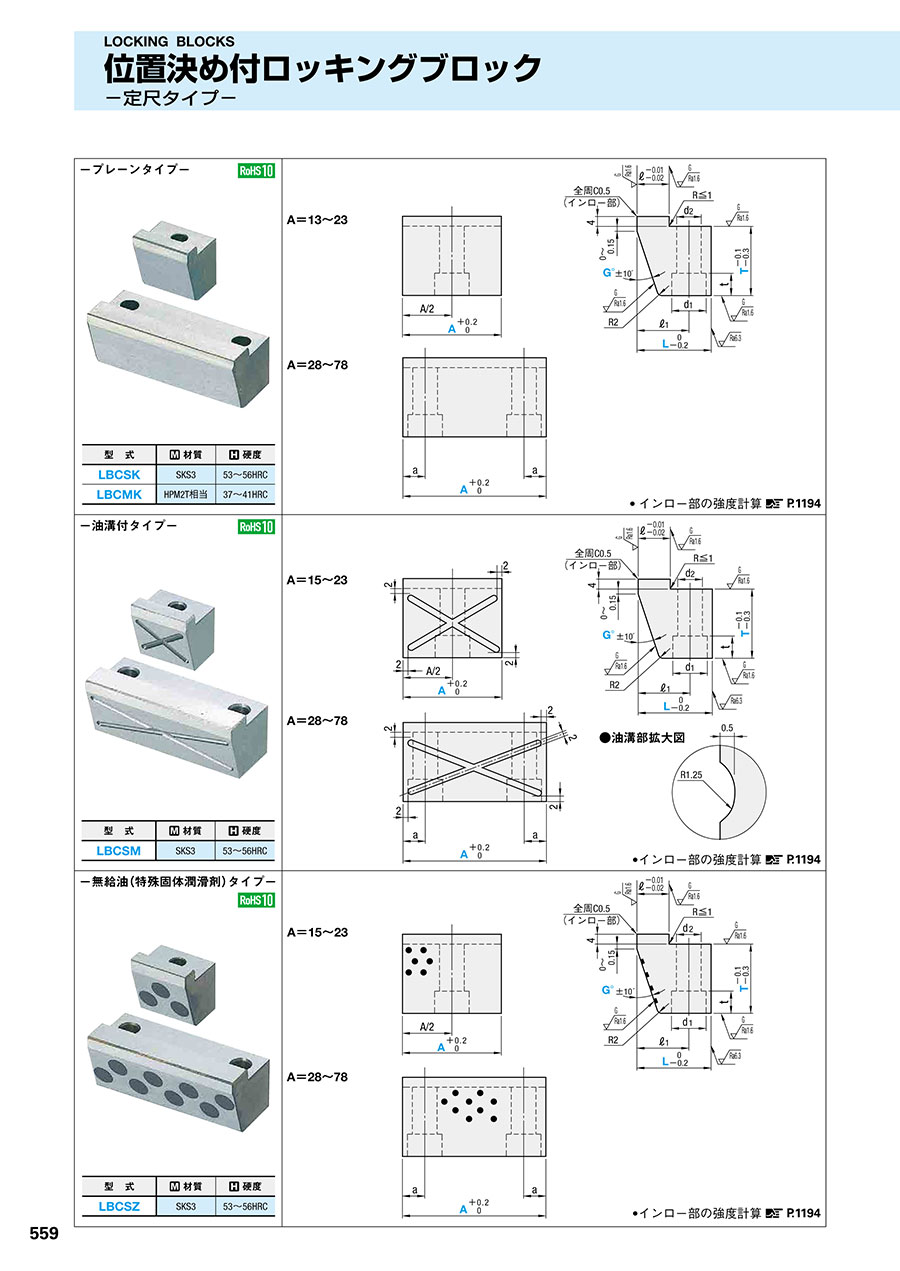

カタログ |P.559

通常単価(税別): -

税込単価: -

通常出荷日：3日目～5日目

定尺タイプの位置決め付ロッキングブロックです。プレーンタイプ、油溝付タイプ、無給油タイプから選択可能で...

詳細を確認

4.14.1

よく一緒に見られています

ミスミ

位置決め付ロッキングブロック -角度Ｇ指定タイプ(インロー部4mm/8･10mm．)-

通常出荷日：3 日目～

よく一緒に見られています

ミスミ

ロッキングブロック -インロータイプ(幅A選択･インロー部Ｅ･角度Ｇ指定)-

通常出荷日：5 日目

未確定：候補が30型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

■プレーンタイプ

a	ℓ	ℓ₁	d₁	d₂	t	型式		T	A											G°
a	ℓ	ℓ₁	d₁	d₂	t	Type	L	T	A											G°
6	6	13	9.5	5.5	6	-プレーンタイプ- LBCSK （SKS3） LBCMK （HPM2T相当）	20	10	13	15	18	23	28	33	38	48					17	20	22
								15		15	18	23	28	33	38	48	58			15	17	20	22
								20		15	18	23	28	33	38	48	58			15	17
7	10	17	11.5	6.5	7		25	10				23	28	33	38	48	58				17	20	22
								15			18	23	28	33	38	48	58	68	78	15	17	20	22
								20			18	23	28	33	38	48	58	68	78	15	17	20	22
8	13	21	14	9	9		30	25						33	38	48	58	68	78	15	17	20	22
8	13	21	14	9	9		30	30						33	38	48	58	68	78	15	17	20	22

■油溝付タイプ・無給油タイプ

a	ℓ	ℓ₁	d₁	d₂	t	型式		T	A										G°
a	ℓ	ℓ₁	d₁	d₂	t	Type	L	T	A										G°
6	6	13	9.5	5.5	6	-油溝付タイプ- LBCSM （SKS3） -無給油タイプ- LBCSZ （SKS3）	20	15	15	18	23	28	33	38	48				15	17	20	22
6	6	13	9.5	5.5	6		20	20	15	18	23	28	33	38	48				15	17
7	10	17	11	6.5	7		25	15				28	33	38	48	58	68	78	15	17	20	22
7	10	17	11	6.5	7		25	20				28	33	38	48	58	68	78	15	17	20	22
8	13	21	14	9	9		30	20					33	38	48	58	68	78	15	17	20	22
								25
								30

表示件数

型番

LBCMK20-10-A[13,15,18,23,28,33,38,48]-G[17,20,22]

LBCMK20-15-A[15,18,23,28,33,38,48,58]-G[15,17,20,22]

LBCMK20-20-A[15,18,23,28,33,38,48,58]-G[15,17]

LBCMK25-10-A[23,28,33,38,48,58]-G[17,20,22]

LBCMK25-15-A[18,23,28,33,38,48,58,68,78]-G[15,17,20,22]

LBCMK25-20-A[18,23,28,33,38,48,58,68,78]-G[15,17,20,22]

LBCMK30-25-A[33,38,48,58,68,78]-G[15,17,20,22]

LBCMK30-30-A[33,38,48,58,68,78]-G[15,17,20,22]

LBCSK20-10-A[13,15,18,23,28,33,38,48]-G[17,20,22]

LBCSK20-15-A[15,18,23,28,33,38,48,58]-G[15,17,20,22]

LBCSK20-20-A[15,18,23,28,33,38,48,58]-G[15,17]

LBCSK25-10-A[23,28,33,38,48,58]-G[17,20,22]

LBCSK25-15-A[18,23,28,33,38,48,58,68,78]-G[15,17,20,22]

LBCSK25-20-A[18,23,28,33,38,48,58,68,78]-G[15,17,20,22]

LBCSK30-25-A[33,38,48,58,68,78]-G[15,17,20,22]

LBCSK30-30-A[33,38,48,58,68,78]-G[15,17,20,22]

LBCSM20-15-A[15,18,23,28,33,38,48]-G[15,17,20,22]

LBCSM20-20-A[15,18,23,28,33,38,48]-G[15,17]

LBCSM25-15-A[28,33,38,48,58,68,78]-G[15,17,20,22]

LBCSM25-20-A[28,33,38,48,58,68,78]-G[15,17,20,22]

LBCSM30-20-A[33,38,48,58,68,78]-G[15,17,20,22]

LBCSM30-25-A[33,38,48,58,68,78]-G[15,17,20,22]

LBCSM30-30-A[33,38,48,58,68,78]-G[15,17,20,22]

LBCSZ20-15-A[15,18,23,28,33,38,48]-G[15,17,20,22]

LBCSZ20-20-A[15,18,23,28,33,38,48]-G[15,17]

LBCSZ25-15-A[28,33,38,48,58,68,78]-G[15,17,20,22]

LBCSZ25-20-A[28,33,38,48,58,68,78]-G[15,17,20,22]

LBCSZ30-20-A[33,38,48,58,68,78]-G[15,17,20,22]

LBCSZ30-25-A[33,38,48,58,68,78]-G[15,17,20,22]

LBCSZ30-30-A[33,38,48,58,68,78]-G[15,17,20,22]

材質

油溝

L（ブロック全長）

(mm)

T（ブロック高さ）

(mm)

A/W（ブロック幅）

(mm)

G(角度)

(°)

RoHS?

最小発注数量

HPM2T	油溝なし	20	10	13 ～ 48	17 ～ 22	10	1個
HPM2T	油溝なし	20	15	15 ～ 58	15 ～ 22	10	1個
HPM2T	油溝なし	20	20	15 ～ 58	15 ～ 17	10	1個
HPM2T	油溝なし	25	10	23 ～ 58	17 ～ 22	10	1個
HPM2T	油溝なし	25	15	18 ～ 78	15 ～ 22	10	1個
HPM2T	油溝なし	25	20	18 ～ 78	15 ～ 22	10	1個
HPM2T	油溝なし	30	25	33 ～ 78	15 ～ 22	10	1個
HPM2T	油溝なし	30	30	33 ～ 78	15 ～ 22	10	1個
SKS3	油溝なし	20	10	13 ～ 48	17 ～ 22	10	1個
SKS3	油溝なし	20	15	15 ～ 58	15 ～ 22	10	1個
SKS3	油溝なし	20	20	15 ～ 58	15 ～ 17	10	1個
SKS3	油溝なし	25	10	23 ～ 58	17 ～ 22	10	1個
SKS3	油溝なし	25	15	18 ～ 78	15 ～ 22	10	1個
SKS3	油溝なし	25	20	18 ～ 78	15 ～ 22	10	1個
SKS3	油溝なし	30	25	33 ～ 78	15 ～ 22	10	1個
SKS3	油溝なし	30	30	33 ～ 78	15 ～ 22	10	1個
SKS3	油溝あり	20	15	15 ～ 48	15 ～ 22	10	1個
SKS3	油溝あり	20	20	15 ～ 48	15 ～ 17	10	1個
SKS3	油溝あり	25	15	28 ～ 78	15 ～ 22	10	1個
SKS3	油溝あり	25	20	28 ～ 78	15 ～ 22	10	1個
SKS3	油溝あり	30	20	33 ～ 78	15 ～ 22	10	1個
SKS3	油溝あり	30	25	33 ～ 78	15 ～ 22	10	1個
SKS3	油溝あり	30	30	33 ～ 78	15 ～ 22	10	1個
SKS3	無給油	20	15	15 ～ 48	15 ～ 22	10	1個
SKS3	無給油	20	20	15 ～ 48	15 ～ 17	10	1個
SKS3	無給油	25	15	28 ～ 78	15 ～ 22	10	1個
SKS3	無給油	25	20	28 ～ 78	15 ～ 22	10	1個
SKS3	無給油	30	20	33 ～ 78	15 ～ 22	10	1個
SKS3	無給油	30	25	33 ～ 78	15 ～ 22	10	1個
SKS3	無給油	30	30	33 ～ 78	15 ～ 22	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

定尺タイプの位置決め付ロッキングブロックです。プレーンタイプ、油溝付タイプ、無給油タイプから選択可能です。

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
