アンギュラカム -角度選択タイプ,角度指定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：8日目
角度選択・角度指定タイプが選択可能なアンギュラカムとなります。
- 角度選択タイプ【ANCE】は2021年11月19日に販売終了となりました。角度指定タイプ【ANC】をご選定ください。
- 製造元都合により追加工【ＧＣ】に加工限界追加いたしました。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

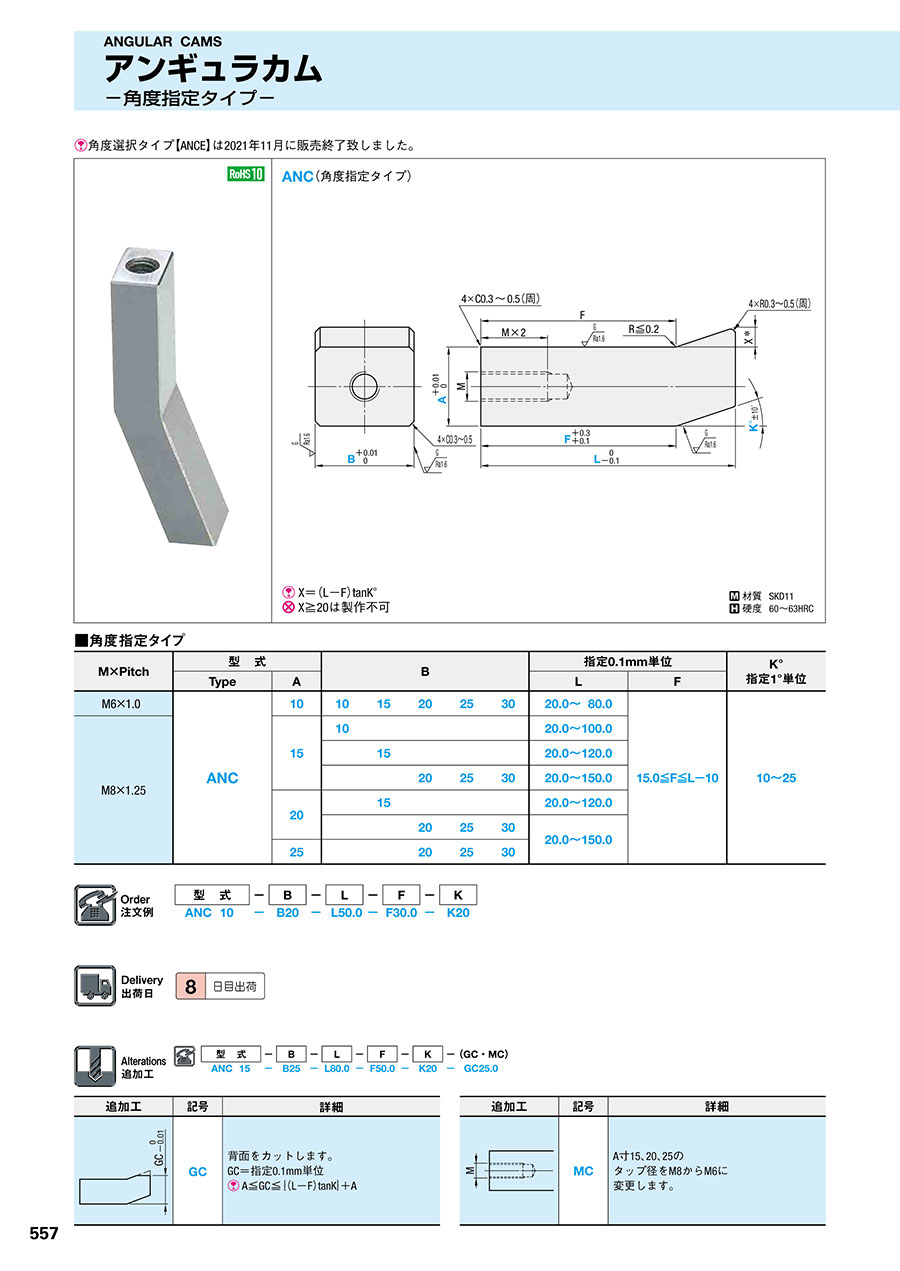

外形図・製品仕様
X＝（L-F）tanK°
X≧20は製作不可
材質 SKD11
硬度 60～63HRC
規格表
■角度指定タイプ
| M×Pitch | 型 式 | B | 指定0.1mm単位 | K° 指定1°単位 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Type | A | L | F | |||||||
| M6×1.0 | ANC | 10 | 10 | 15 | 20 | 25 | 30 | 20.0～ 80.0 | 15.0≦F≦L-10 | 10～25 |
| M8×1.25 | 15 | 10 | 20.0～100.0 | |||||||
| 15 | 20.0～120.0 | |||||||||
| 20 | 25 | 30 | 20.0～150.0 | |||||||
| 20 | 15 | 20.0～120.0 | ||||||||
| 20 | 25 | 30 | 20.0～150.0 | |||||||
| 25 | 20 | 25 | 30 | |||||||
注文例
出荷日
追加工
関連情報
■特長
•モールドベースの加工が容易になります。
•射出圧が小さい場合は、ロッキングブロックを兼ねることができます。
•スライド開きのタイミング調整（S）が可能です。
■精度基準
| 基準項目 | 概 要 | 許 容 範 囲 |
|---|---|---|
| A・B 寸の直角度 |
| B面を基準として、A面の 垂直方向に対する直角度 a≦0.02 |
| A・B 寸の平行度 |
| B面、またはA面を基準とし てF方向に対する平行度 b≦0.02 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
詳細情報
基本情報
角度選択・角度指定タイプが選択可能なアンギュラカムとなります。
ご注意
- 角度選択タイプ【ANCE】は2021年11月19日に販売終了となりました。角度指定タイプ【ANC】をご選定ください。
- 製造元都合により追加工【ＧＣ】に加工限界追加いたしました。
カタログ
アンギュラカム -角度選択タイプ,角度指定タイプ-のレビュー
カム
4
4.02021/04/30
アンギュラも加工せずに
すむし
スライド部もワイヤで加工できるので
便利です
時間短縮になります
0人が参考にしています。
硬度
4
4.02020/08/06
硬度が62度あたり
はいっているので
かじりは全然ないです。
問題はないです
0人が参考にしています。
カム
4
4.02020/08/06
こちらカムタイプの
スライドに使います
ワイヤで加工せずに
すむので
非常に助かります
0人が参考にしています。
カム式
4
4.02019/10/23
スライドカム式タイプ時
弊社で作成より
コスト面で削減でき
納期もはやいです
0人が参考にしています。
スライド カム
4
4.02019/09/02
型納期があまりなく
急いでいるときに
自社で作成している時間がない時に
助かります
0人が参考にしています。
