アンギュラピン用ネジ
未確定：候補が6型番あります。
商品情報
外形図・製品仕様
| 材質 | SCM435 | |
| 硬度 | 33～38HRC | |
| 強度区分 | 10.9 | |
| 表面処理 | 四三酸化鉄皮膜 | |
| （Fe3O4） |
規格表
| M×Pitch （並目） | L | B | 型式 | |
|---|---|---|---|---|
| Type | M | |||
| M6×1.0 | 30 | 3 | AI | 6 |
| M8×1.25 | 35 | 4 | 8 | |
| M10×1.5 | 40 | 5 | 10 | |
| M12×1.75 | 50 | 6 | 12 | |
| M16×2.0 | 60 | 8 | 16 | |
| M20×2.5 | 70 | 10 | 20 | |
注文例
出荷日
関連情報
|
|
| ||
| • パーティングライン下からでも取り付け可能です。 • アンギュラピンが折れた場合でも、六角レンチで簡単にはずせる場合があります。 |

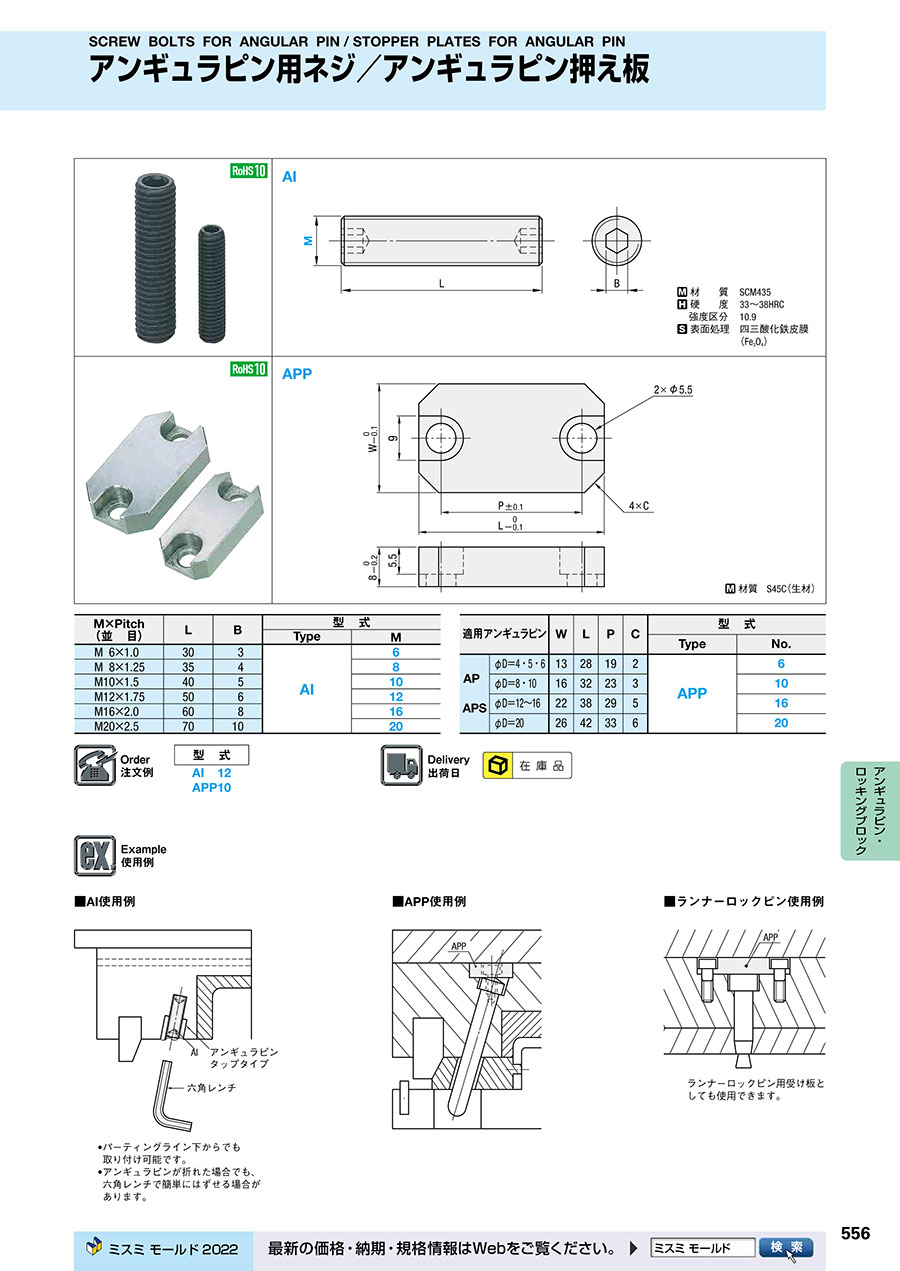

カタログ
アンギュラピン用ネジのレビュー
金型の部品に使用しています
4
4.02023/03/09
金型製造に使用しています。他社製品を使ってみたことがありましたがこちらの方が精度がよかったので継続使用しています。品質も...もっと読む
0人が参考にしています。
アンギュラ
4
4.02020/12/23
アンギュラ用のネジに使用しました
ＰＬ面からしか
アンギュラ開けれない
のに使います
0人が参考にしています。
製品に使用しています
5
5.02020/10/21
当社で顧客から設計を含めて依頼されている、製品の製作時に使用しています。この部品は、自社においても作ることは可能ですが、...もっと読む
0人が参考にしています。
