アンギュラピンリテーナー -ボルト1本締めタイプ,ボルト2本締めタイプ-

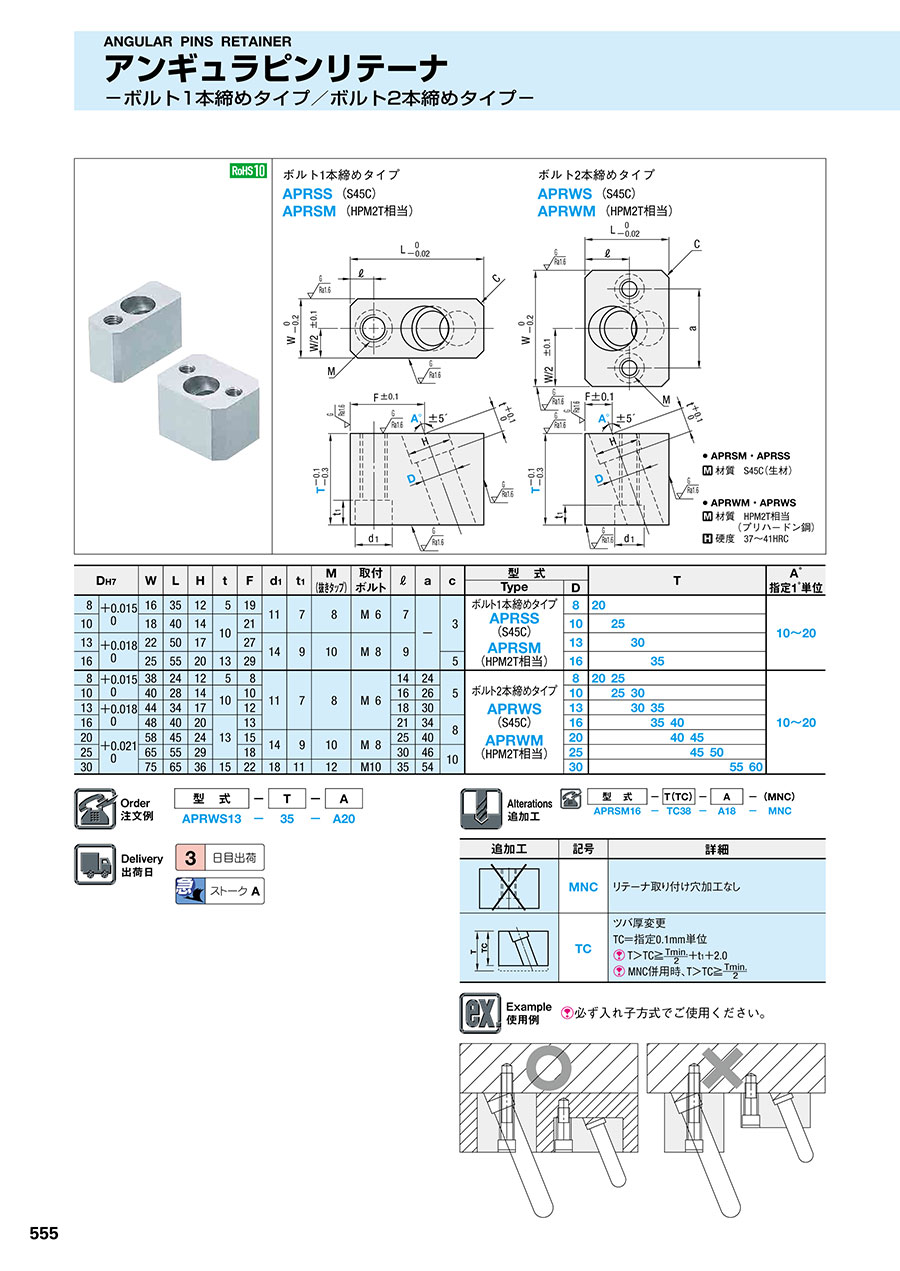

カタログ |P.555

4.2

平均満足度4.2

この商品のレビューをみる（5件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

アンギュラピン押え板

3.9

通常価格(税別)： 620円 (税込価格：682円)

通常出荷日：在庫品1日目

ボルト1本締め・ボルト2本締めタイプのアンギュラピンとなります。

詳細情報を確認する

商品
リテーナ

無料3D-CADライブラリー申し込み受付中

未確定：候補が44型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

• APRSM・APRSS
材質	S45C（生材）

• APRWM・APRWS
材質	HPM2T相当
	（プリハードン鋼）
硬度	37～41HRC

規格表

D_H7		W	L	H	t	F	d₁	t₁	M （抜きタップ）	取付ボルト	ℓ	a	c	型式		T									A゜指定1゜単位
D_H7		W	L	H	t	F	d₁	t₁	M （抜きタップ）	取付ボルト	ℓ	a	c	Type	D	T									A゜指定1゜単位
8	+0.015 0	16	35	12	5	19	11	7	8	M6	7	-	3	ボルト1本締めタイプ APRSS （S45C） APRSM （HPM2T相当）	8	20									10～20
10	+0.015 0	18	40	14	10	21	11	7	8	M6	7				10		25
13	+0.018 0	22	50	17	10	27	14	9	10	M8	9				13			30
16	+0.018 0	25	55	20	13	29	14	9	10	M8	9		5		16				35
8	+0.015 0	38	24	12	5	8	11	7	8	M6	14	24	5	ボルト2本締めタイプ APRWS （S45C） APRWM （HPM2T相当）	8	20	25								10～20
10	+0.015 0	40	28	14	10	10					16	26			10		25	30
13	+0.018 0	44	34	17	10	12					18	30			13			30	35
16	+0.018 0	48	40	20	13	13					21	34	8		16				35	40
20	+0.021 0	58	45	24		15	14	9	10	M8	25	40	8		20					40	45
25		65	55	29		18	14	9	10	M8	30	46	10		25						45	50
30		75	65	36	15	22	18	11	12	M10	35	54	10		30								55	60

注文例

出荷日

追加工

型番リスト

表示件数

型番

APRSM8-20-A[10-20/1]

APRSM8-TC[10-19.9/0.1]-A[10-20/1]

APRSM10-25-A[10-20/1]

APRSM10-TC[12.5-24.9/0.1]-A[10-20/1]

APRSM13-30-A[10-20/1]

APRSM13-TC[15-29.9/0.1]-A[10-20/1]

APRSM16-35-A[10-20/1]

APRSM16-TC[17.5-34.9/0.1]-A[10-20/1]

APRSS8-20-A[10-20/1]

APRSS8-TC[10-19.9/0.1]-A[10-20/1]

APRSS10-25-A[10-20/1]

APRSS10-TC[12.5-24.9/0.1]-A[10-20/1]

APRSS13-30-A[10-20/1]

APRSS13-TC[15-29.9/0.1]-A[10-20/1]

APRSS16-35-A[10-20/1]

APRSS16-TC[17.5-34.9/0.1]-A[10-20/1]

APRWM8-[20-25/5]-A[10-20/1]

APRWM8-TC[10-24.9/0.1]-A[10-20/1]

APRWM10-[25-30/5]-A[10-20/1]

APRWM10-TC[12.5-29.9/0.1]-A[10-20/1]

APRWM13-[30-35/5]-A[10-20/1]

APRWM13-TC[15-34.9/0.1]-A[10-20/1]

APRWM16-[35-40/5]-A[10-20/1]

APRWM16-TC[17.5-39.9/0.1]-A[10-20/1]

APRWM20-[40-45/5]-A[10-20/1]

APRWM20-TC[20-44.9/0.1]-A[10-20/1]

APRWM25-[45-50/5]-A[10-20/1]

APRWM25-TC[22.5-49.9/0.1]-A[10-20/1]

APRWM30-[55-60/5]-A[10-20/1]

APRWM30-TC[27.5-59.9/0.1]-A[10-20/1]

APRWS8-[20-25/5]-A[10-20/1]

APRWS8-TC[10-24.9/0.1]-A[10-20/1]

APRWS10-[25-30/5]-A[10-20/1]

APRWS10-TC[12.5-29.9/0.1]-A[10-20/1]

APRWS13-[30-35/5]-A[10-20/1]

APRWS13-TC[15-34.9/0.1]-A[10-20/1]

APRWS16-[35-40/5]-A[10-20/1]

APRWS16-TC[17.5-39.9/0.1]-A[10-20/1]

APRWS20-[40-45/5]-A[10-20/1]

APRWS20-TC[20-44.9/0.1]-A[10-20/1]

APRWS25-[45-50/5]-A[10-20/1]

APRWS25-TC[22.5-49.9/0.1]-A[10-20/1]

APRWS30-[55-60/5]-A[10-20/1]

APRWS30-TC[27.5-59.9/0.1]-A[10-20/1]

材質

リテーナー締結ボルト本数

D（アンギュラピン径）

(mm)

A(角度)

(°)

T(厚さ)

(mm)

TC(厚さ変更)

(mm)

RoHS?

最小発注数量

HPM2T相当	1本	8	10 ～ 20	20	-	10	1個
HPM2T相当	1本	8	10 ～ 20	-	10 ～ 19.9	10	1個
HPM2T相当	1本	10	10 ～ 20	25	-	10	1個
HPM2T相当	1本	10	10 ～ 20	-	12.5 ～ 24.9	10	1個
HPM2T相当	1本	13	10 ～ 20	30	-	10	1個
HPM2T相当	1本	13	10 ～ 20	-	15 ～ 29.9	10	1個
HPM2T相当	1本	16	10 ～ 20	35	-	10	1個
HPM2T相当	1本	16	10 ～ 20	-	17.5 ～ 34.9	10	1個
S45C	1本	8	10 ～ 20	20	-	10	1個
S45C	1本	8	10 ～ 20	-	10 ～ 19.9	10	1個
S45C	1本	10	10 ～ 20	25	-	10	1個
S45C	1本	10	10 ～ 20	-	12.5 ～ 24.9	10	1個
S45C	1本	13	10 ～ 20	30	-	10	1個
S45C	1本	13	10 ～ 20	-	15 ～ 29.9	10	1個
S45C	1本	16	10 ～ 20	35	-	10	1個
S45C	1本	16	10 ～ 20	-	17.5 ～ 34.9	10	1個
HPM2T相当	2本	8	10 ～ 20	20 ～ 25	-	10	1個
HPM2T相当	2本	8	10 ～ 20	-	10 ～ 24.9	10	1個
HPM2T相当	2本	10	10 ～ 20	25 ～ 30	-	10	1個
HPM2T相当	2本	10	10 ～ 20	-	12.5 ～ 29.9	10	1個
HPM2T相当	2本	13	10 ～ 20	30 ～ 35	-	10	1個
HPM2T相当	2本	13	10 ～ 20	-	15 ～ 34.9	10	1個
HPM2T相当	2本	16	10 ～ 20	35 ～ 40	-	10	1個
HPM2T相当	2本	16	10 ～ 20	-	17.5 ～ 39.9	10	1個
HPM2T相当	2本	20	10 ～ 20	40 ～ 45	-	10	1個
HPM2T相当	2本	20	10 ～ 20	-	20 ～ 44.9	10	1個
HPM2T相当	2本	25	10 ～ 20	45 ～ 50	-	10	1個
HPM2T相当	2本	25	10 ～ 20	-	22.5 ～ 49.9	10	1個
HPM2T相当	2本	30	10 ～ 20	55 ～ 60	-	10	1個
HPM2T相当	2本	30	10 ～ 20	-	27.5 ～ 59.9	10	1個
S45C	2本	8	10 ～ 20	20 ～ 25	-	10	1個
S45C	2本	8	10 ～ 20	-	10 ～ 24.9	10	1個
S45C	2本	10	10 ～ 20	25 ～ 30	-	10	1個
S45C	2本	10	10 ～ 20	-	12.5 ～ 29.9	10	1個
S45C	2本	13	10 ～ 20	30 ～ 35	-	10	1個
S45C	2本	13	10 ～ 20	-	15 ～ 34.9	10	1個
S45C	2本	16	10 ～ 20	35 ～ 40	-	10	1個
S45C	2本	16	10 ～ 20	-	17.5 ～ 39.9	10	1個
S45C	2本	20	10 ～ 20	40 ～ 45	-	10	1個
S45C	2本	20	10 ～ 20	-	20 ～ 44.9	10	1個
S45C	2本	25	10 ～ 20	45 ～ 50	-	10	1個
S45C	2本	25	10 ～ 20	-	22.5 ～ 49.9	10	1個
S45C	2本	30	10 ～ 20	55 ～ 60	-	10	1個
S45C	2本	30	10 ～ 20	-	27.5 ～ 59.9	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

ボルト1本締め・ボルト2本締めタイプのアンギュラピンとなります。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
